ZCO Hunter Ring Set · 400-0525 · RMH-D36-H34 · 2 Ringe · Schwarz
Vier Millimeter zusätzliche Hunter-Reserve – exakt als H34 identifiziert.

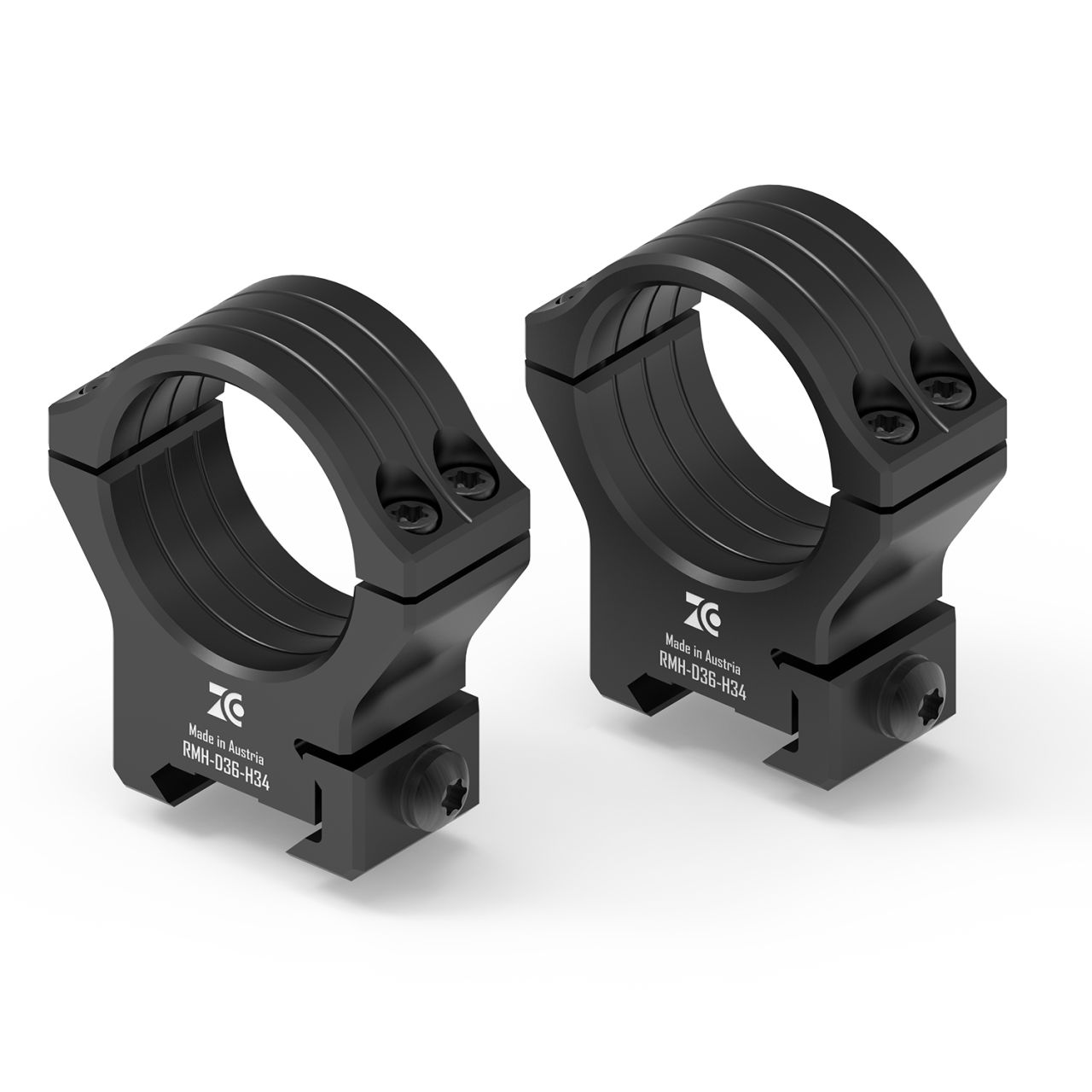

ZCO 400-0525 ist ein Paar separater schwarzer Ringe für 36-mm-Mittelrohre auf einer passenden Picatinny-Basis. Die H34-Ausführung setzt die optische Achse 34 mm über die Schienenoberkante; vom Ringboden bis zur Basisoberkante bleiben nominell 16 mm. Das neue Leitbild zeigt beide Ringe hochauflösend mit der sichtbaren Laserkennzeichnung RMH-D36-H34.
H34 ist die bewusste Lösung, wenn H30 an Objektiv, Schutzdeckel, Laufkontur oder Verschluss zu wenig Reserve lässt oder die Schaftgeometrie eine höhere Kopfposition verlangt. Wer diese vier Millimeter nicht benötigt, bekommt mit H30 meist den kompakteren Aufbau.
36 mmMittelrohr
34 mmAchshöhe
16 mmUnterkante/Basis
2 RingeHunter · Schwarz
Kaufen, wenn …
du ein 36-mm-ZCO auf einer fluchtenden Picatinny-Schiene montierst und H30 nachweislich zu wenig Objektiv-, Deckel- oder Verschlussfreiheit bietet oder H34 ergonomisch besser zur Wangenauflage passt.
Nicht kaufen, wenn …
deine Optik 34 mm oder einen anderen Rohrdurchmesser hat, H30 bereits kollisionsfrei und ergonomisch sauber läuft oder du Vorneigung, Schnellwechsel, Cantilever-Versatz oder eine Blockmontage brauchst.
Unsere Einschätzung
Black-Raptor-Kaufurteil
400-0525 ist die gezielte Hunter-H34 für Systeme, die gegenüber H30 vier Millimeter reale Freigang- oder Ergonomiereserve benötigen. Sie wird nicht vorsorglich höher gewählt: D36, 34-mm-Achse, 16-mm-Unterkantenhöhe und der natürliche Anschlag müssen als Gesamtsystem passen.

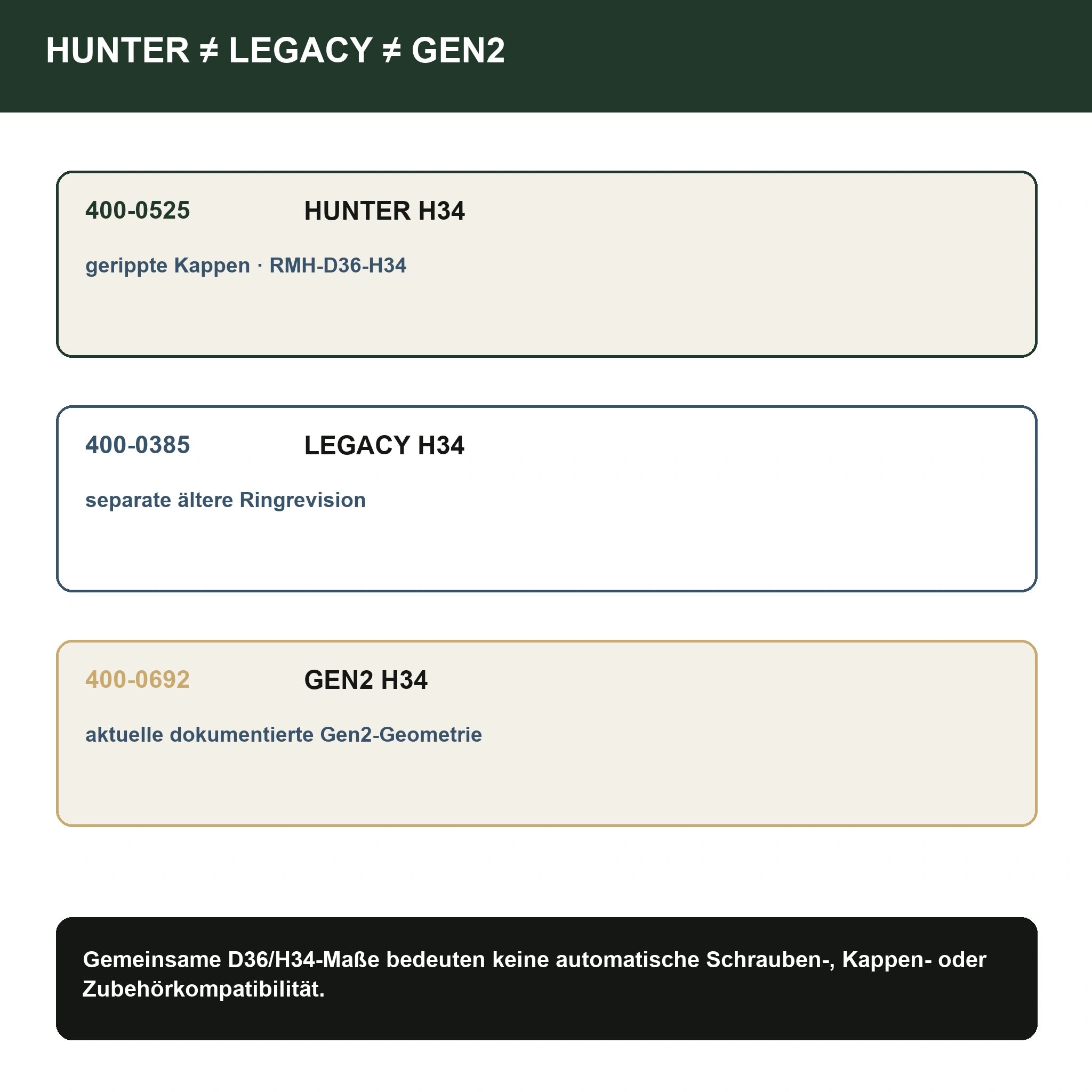

Hunter, Legacy und Gen2 sind keine Synonyme
Die Hunter-Ringe besitzen ihre eigene Artikelnummer 400-0525 und eine sichtbar abweichende Geometrie mit gerippten Kappen. Die Legacy-H34 400-0385 und die Gen2-H34 400-0692 gehören trotz D36/H34 nicht automatisch zum selben Schrauben-, Kappen- oder Zubehörsystem.
Für Ersatz oder Erweiterung ist die Laserkennzeichnung wichtiger als die gemeinsame Höhe. Am neuen Leitbild ist RMH-D36-H34 erkennbar; Händler führen die Baugruppe zugleich als RM-D36-H34 beziehungsweise 400-0525. Die Artikelnummer bleibt die eindeutige Bestellidentität.
H34 richtig verstehen: Achshöhe statt Unterkante

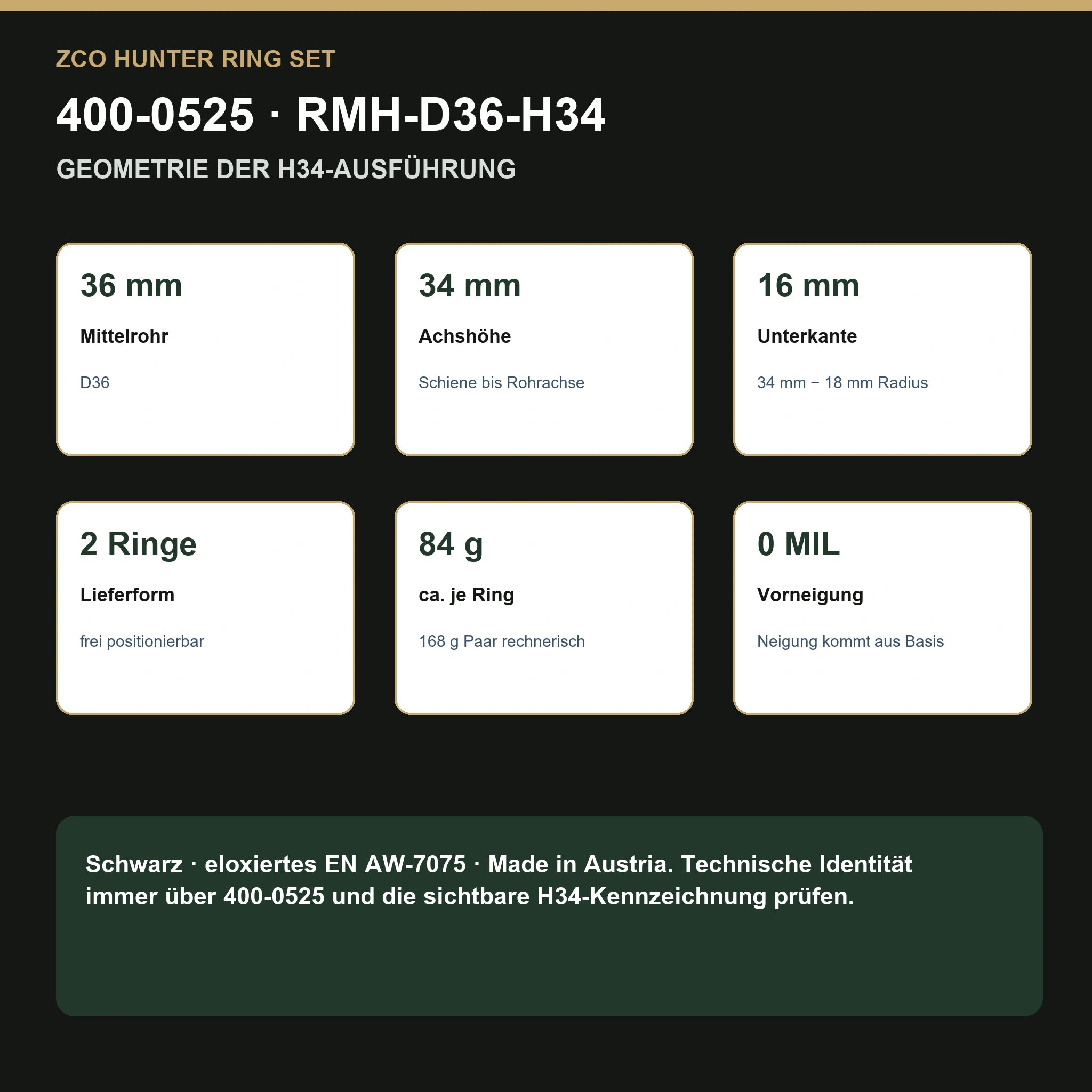

Die 34 mm bezeichnen die Achshöhe von der Schienenoberkante bis zur Mitte des 36-mm-Rohrs. Der Radius beträgt 18 mm. Daraus folgt geometrisch eine nominelle Höhe von 16 mm zwischen Schienenoberkante und Ringunterkante – genau dieser Wert wird für 400-0525 im Fachhandel genannt.
Diese 16 mm sind nicht automatisch der Objektivfreigang. Das Objektivgehäuse ist größer als das Mittelrohr, Schutzdeckel tragen zusätzlich auf, und Lauf oder Basis können an anderer Stelle höher bauen. Deshalb wird mit dem realen Außendurchmesser am breitesten Punkt gerechnet und anschließend am System trocken geprüft.
Black-Raptor-Freigangrechnung
- Außendurchmesser von Objektiv und montiertem Deckel messen.
- Davon 36 mm Mittelrohrdurchmesser abziehen und das Ergebnis halbieren.
- Diesen radialen Überstand mit 16 mm nomineller Unterkantenhöhe vergleichen.
- Basisstufen, Laufkontur, Visierung und Toleranzreserve separat berücksichtigen.
- H34 nur behalten, wenn Reserve oder Anschlag gegenüber H30 tatsächlich besser sind.
Zwei Einzelringe: mehr Positionierfreiheit, höhere Ausrichtpflicht
Die Ringe lassen sich auf der Picatinny-Basis unabhängig verschieben. Dadurch können beide geraden Rohrabschnitte genutzt und der Turmsattel freigehalten werden. Diese Freiheit ist bei kompakten Jagdwaffen hilfreich, sie verzeiht aber keine schiefe oder zweiteilige Basis: Beide Ringunterteile müssen dieselbe Achse bilden.

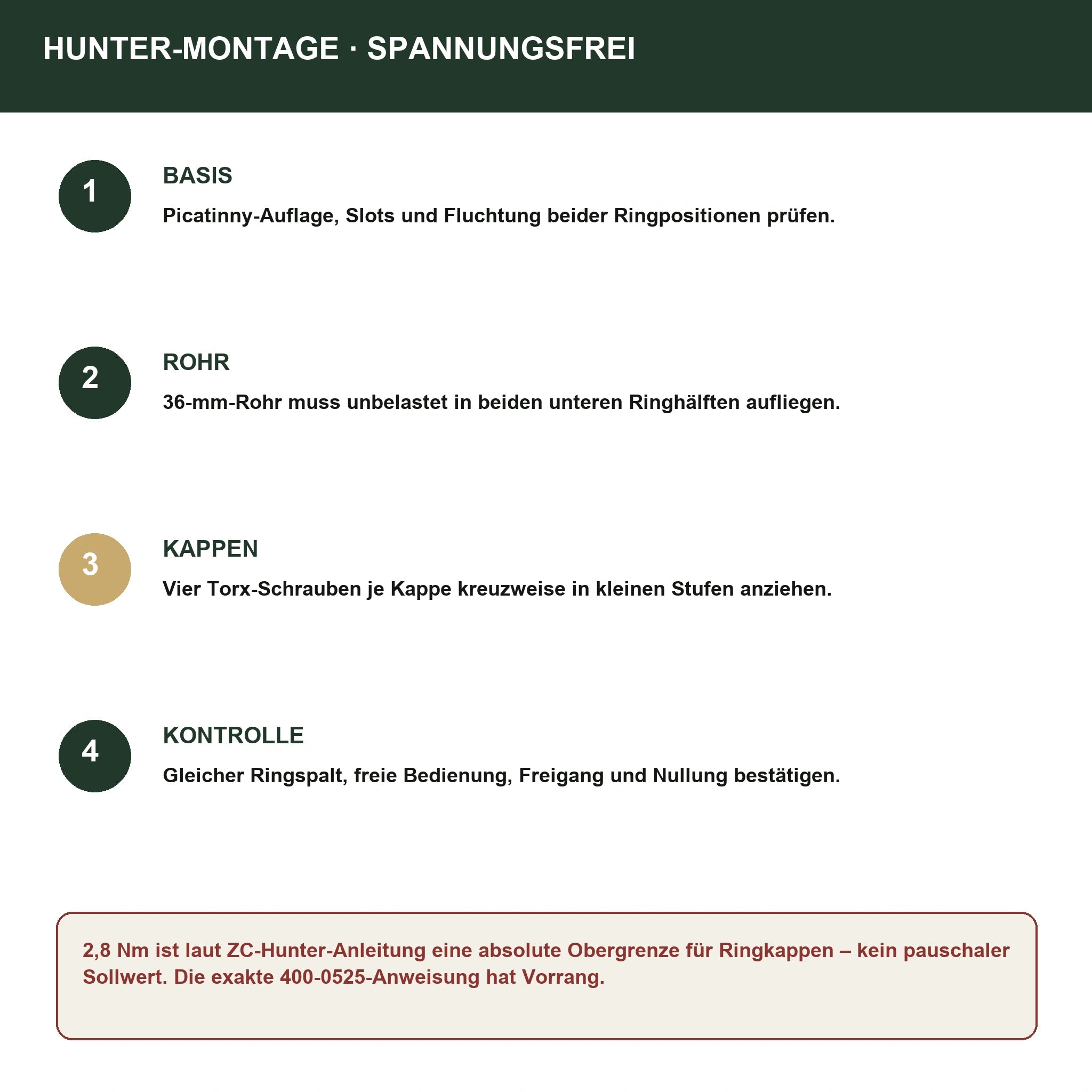

Vor dem Aufsetzen des Zielfernrohrs werden die Anlageflächen geprüft, beide Ringe in gleicher Richtung an die Rückstoßflächen der Slots gesetzt und nur so weit fixiert, dass ihre Fluchtung kontrolliert werden kann. Das unbelastete Rohr muss in beiden unteren Ringhälften sauber aufliegen. Kippeln, Lichtspalt oder seitliches Wegdrücken sind Abbruchsignale.
Ausbilder-Tipp: Das Rohr ist kein Richtwerkzeug
Ein Zielfernrohr darf niemals dazu benutzt werden, nicht fluchtende Ringunterteile zusammenzuzwingen. Was beim Anziehen scheinbar „passt“, kann Mechanik und Verstellung verspannen. Erst die Basis korrigieren, dann montieren.
Vier Schrauben pro Kappe – gleichmäßig statt maximal
Die Hunter-Ringkappen werden nach Händlerangabe jeweils über vier Torx-Schrauben gehalten. Vier Schrauben verteilen die Klemmung nur dann sauber, wenn sie kreuzweise und in kleinen Stufen angezogen werden und der Ringspalt beidseitig gleichmäßig bleibt.
Die ZC-Hunter-Zielfernrohranleitung nennt 2,8 Nm beziehungsweise 25 in-lbs als absolute Obergrenze für Ringkappenschrauben am Zielfernrohr. Das ist kein pauschaler Sollwert für jede Hunter-Montagerevision. Maßgeblich bleibt die Anleitung, die genau mit 400-0525 geliefert wird; Werte der aktuellen Gen2-Montage dürfen nicht ungeprüft übertragen werden.
Drehmomentgrenze
„Maximal“ bedeutet nicht „immer einstellen“. Gewindezustand, Schraubenrevision und Herstelleranweisung entscheiden. Nach dem Anziehen müssen Zoom, Parallaxe und Türme genauso leichtgängig arbeiten wie vorher.
Keine integrierte Vorneigung
Zwei gleich hohe Einzelringe erzeugen keine definierte MIL- oder MOA-Neigung. Benötigt das System zusätzliche Höhenreserve für größere Distanzen, muss die Vorneigung aus einer dafür konstruierten Waffenbasis kommen. Unterlegen, unterschiedliche Ringhöhen oder absichtliches Verspannen sind keine Lösung.
Die Ringmontage wird deshalb mit 0 MIL beziehungsweise 0 MOA eingeordnet. Das Gesamtsystem kann dennoch geneigt sein, wenn die Picatinny-Basis bereits Vorneigung besitzt. Nach jeder Änderung an Basis oder Montage werden Nullung, nutzbarer Höhenweg und ballistische Daten neu bestätigt.
Hunter-Zubehörschnittstellen: Potenzial mit Prüfpflicht
Der spezialisierte Händler German GunWorks beschreibt an den Kappen seitliche 45-Grad-Positionen und eine 12-Uhr-Position sowie zusätzliche Schnittstellen an den Ringsockeln. Das eröffnet konstruktiv Platz für systembezogenes Zubehör, ist aber kein Freibrief für aktuelle Gen2- oder Slim-Line-Kappen.
Vor einem Zubehörkauf müssen Ringgeneration, Bohrbild, Schraubenlänge, Montageposition und Kollisionsfreiheit bestätigt werden. Ein äußerlich ähnliches D36-Oberteil kann mechanisch trotzdem falsch sein. Black Raptor verlinkt deshalb keine unbestätigte Kappe als „passt sicher“.

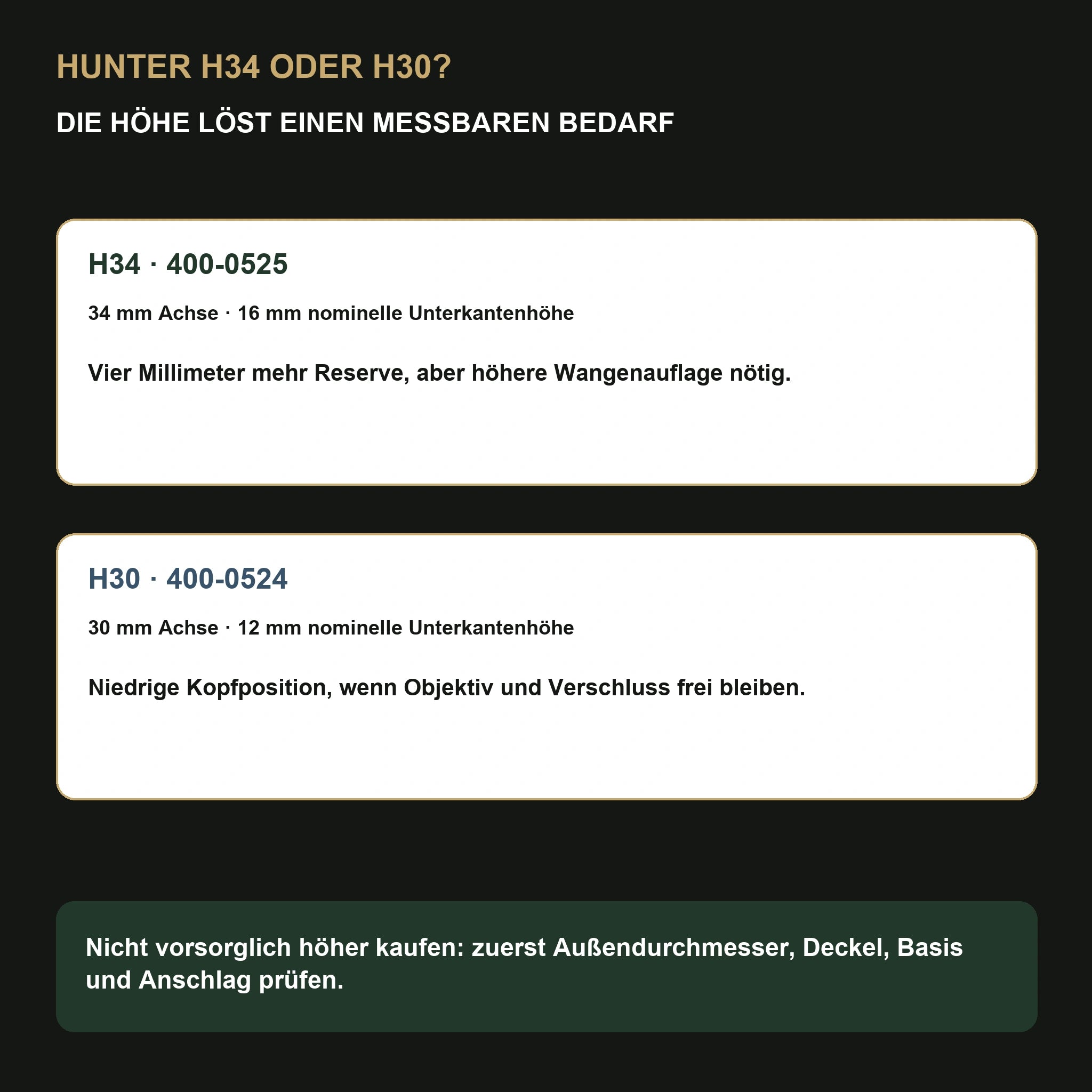

H34 oder H30?
Die Hunter H30 400-0524 setzt die Achse vier Millimeter niedriger und reduziert die nominelle Unterkantenhöhe von 16 auf 12 mm. Sie ist die kompaktere Wahl, wenn Objektiv, Schutzdeckel und Verschluss bereits sicher frei bleiben.
H34 löst eine konkrete Kollision oder eine bewusst höhere Kopfposition. Danach müssen Wangenauflage, Augenabstand, Nullung und ballistische Achshöhe neu bestätigt werden. „Mehr Reserve“ ist nur dann besser, wenn der Anschlag nicht darunter leidet.
Passende Optik und Systemkette
400-0525 · Hunter H34
D36, 34-mm-Achse, zwei schwarze Einzelringe, vier Millimeter zusätzliche Reserve.
Technische Daten
| Artikelnummer |
ZCO4000525 / 400-0525 |
| Modellidentität |
Hunter H34; sichtbare Kennzeichnung RMH-D36-H34 |
| Lieferform |
2 Montageringe |
| Mittelrohr |
36 mm |
| Achshöhe |
34 mm ab Schienenoberkante |
| Unterkantenhöhe |
16 mm nominell ab Schienenoberkante |
| Vorneigung |
keine integrierte Vorneigung / 0 MIL / 0 MOA |
| Schnittstelle |
Picatinny; Händler führt Picatinny/Weaver |
| Material |
eloxiertes EN AW-7075 Aluminium |
| Fertigung |
Made in Austria / CNC-gefräst |
| Farbe |
Schwarz |
| Ringkappen |
vier Torx-Schrauben pro Kappe laut Fachhändler |
| Gewicht |
ca. 84 g pro Ring laut Fachhändler; ca. 168 g pro Paar rechnerisch |
| Schnellspannung |
Nein |
Lieferumfang
Belegt sind zwei schwarze ZCO-Hunter-Montageringe der Ausführung 400-0525 / H34. Zielfernrohr, Waffenbasis, Drehmomentwerkzeug, Ausrichthilfen, Schutzdeckel und Anbauzubehör sind nicht enthalten, sofern das konkrete Angebot sie nicht ausdrücklich nennt.
FAQ
Sind zwei Ringe enthalten?
Ja. Das Angebot nennt zwei Montageringe.
Passt die Montage auf ein 34-mm-Zielfernrohr?
Nein. 400-0525 ist für 36-mm-Mittelrohre ausgelegt.
Was bedeutet H34?
Die Rohrachse liegt 34 mm über der Schienenoberkante.
Warum werden zusätzlich 16 mm genannt?
Bei 36 mm Rohrdurchmesser beträgt der Radius 18 mm; 34 minus 18 ergibt 16 mm nominelle Höhe bis zur Ringunterkante.
Ist 400-0525 identisch mit 400-0692?
Nein. Beide sind D36/H34, Hunter und Gen2 bleiben getrennte Revisionen.
Hat die Montage Vorneigung?
Nein. Eine Vorneigung muss aus einer entsprechend konstruierten Basis kommen.
Wann ist H30 besser?
Wenn Objektiv und Verschluss bereits frei bleiben und die vier Millimeter niedrigere Achse den natürlicheren Anschlag liefert.
Wie werden die Ringkappen angezogen?
Schrittweise, kreuzweise und mit gleichmäßigem Spalt nach der exakt mitgelieferten 400-0525-Anweisung.
Darf ich pauschal 2,8 Nm einstellen?
Nein. 2,8 Nm ist eine absolute Grenze der ZC-Hunter-Zielfernrohranleitung, nicht automatisch der Sollwert jeder Ringrevision.
Passt Gen2-Zubehör an die Hunter-Ringe?
Nicht automatisch. Generation, Bohrbild, Schraubenlänge und Kollisionsfreiheit müssen bestätigt werden.
Ist das neue Produktbild exakt?
Ja. Es zeigt zwei schwarze Ringe mit sichtbarer RMH-D36-H34-Kennzeichnung.
Was wird nach der Montage geprüft?
Schraubensitz, Ringspalt, Freigang, Augenabstand, Absehenlage, leichtgängige Bedienung und Nullung.
