ZCO Upper Front Shell · 400-2181 · FDE · Picatinny
Eine Zubehörplattform direkt am vorderen Ring – kein dekoratives Oberteil und keine komplette Montage.
ZCO 400-2181 ist die FDE-Ausführung einer Upper Front Shell mit integrierter Picatinny-Schnittstelle. Sie ersetzt das obere Bauteil an der vorderen Klemmstelle eines dazu passenden ZCO-Montagesystems. Damit wandert die Last eines Anbaugeräts unmittelbar in Ringkappe, Schrauben, Zielfernrohrrohr und Montage.
Der Kauf ist deshalb nur dann sinnvoll, wenn Artikelnummer, Montagefamilie und vorhandene Frontkappe eindeutig zusammenpassen. Die öffentlich erreichbaren Unterlagen bestätigen Identität und Funktion, veröffentlichen für diese Artikelnummer aber keine universelle Freigabe für jede ZCO-Montagegeneration.
400-2181exakte Identität
FDEFarbvariante
PicatinnyZubehörschnittstelle
Front ShellRingoberteil, kein Fuß
Kaufen, wenn …
du ausdrücklich ZCO 400-2181 in FDE suchst, die vorhandene ZCO-Montage samt vorderer Ringkappe sicher identifiziert ist und ein kompatibles Anbaugerät möglichst kompakt oberhalb der Optik führen möchtest.
Nicht kaufen, wenn …
du eine komplette Montage erwartest, nur anhand der Farbe bestellst, die Montagegeneration nicht kennst oder ein Zubehörgerät mit ungeklärter Masse, Klemmung oder starkem Überhang einsetzen willst.
Unsere Einschätzung
Black-Raptor-Kaufurteil
400-2181 ist eine spezialisierte Systemkomponente für einen sauber geplanten Zubehör-Stack. Ihr Wert liegt in der direkten, aufgeräumten Picatinny-Position über der Optik. Sie ist aber nur dann eine Premiumlösung, wenn die konkrete Frontkappen-Passung vor der Bestellung bestätigt und der zusätzliche Lastpfad nach der Montage praktisch kontrolliert wird.

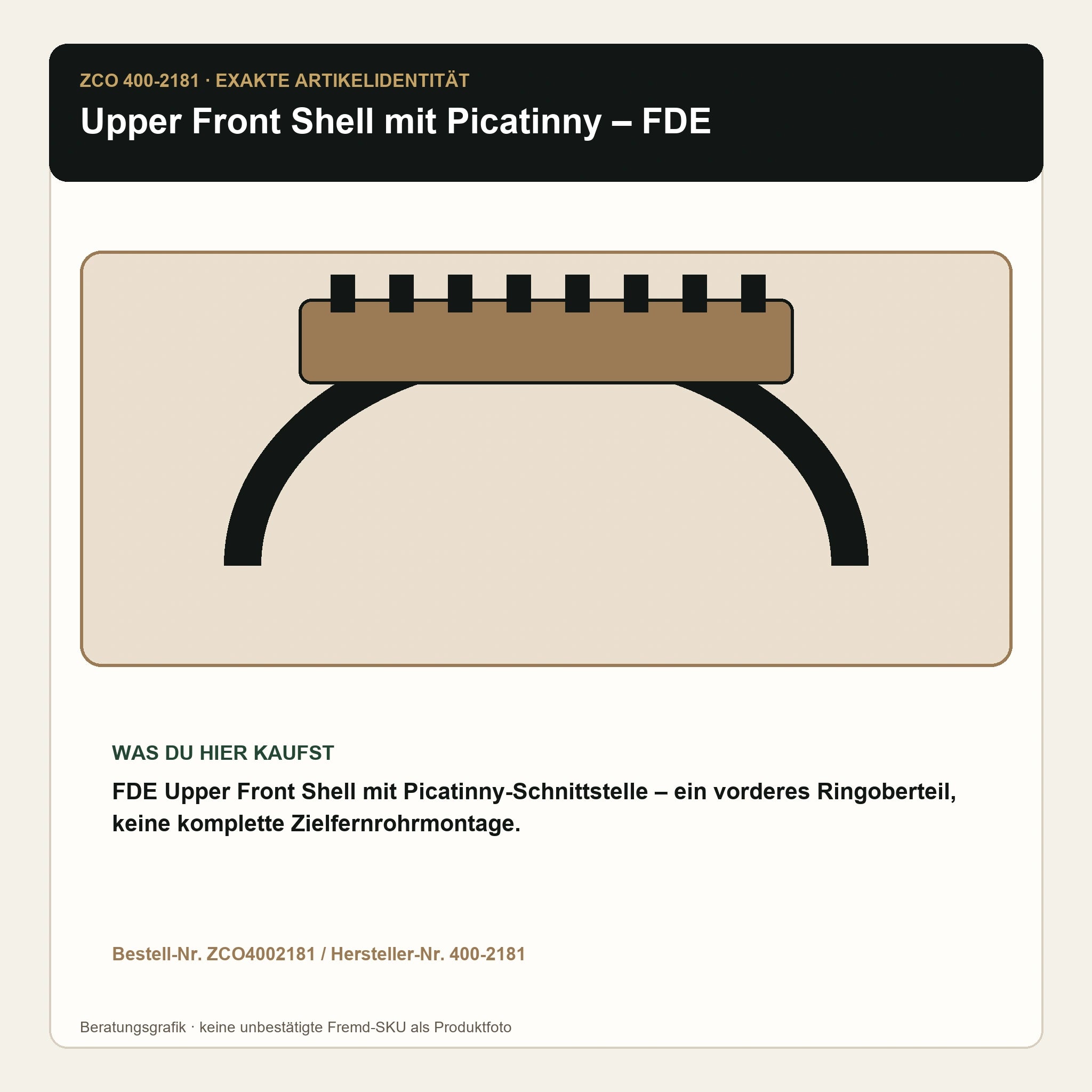

Was du tatsächlich kaufst
„Upper Front Shell“ bezeichnet das obere Bauteil der vorderen Ringklemmstelle. Die Picatinny-Aufnahme gehört zur Baugruppe; das Teil wird nicht wie eine unabhängige Schiene irgendwo auf die Waffe gesetzt. Reimer Johannsen ordnet die FDE-Ausführung eindeutig der Bestellnummer ZCO4002181 und der Herstellerbezeichnung 400-2181 zu.
Das ist wichtig, weil ähnlich klingende ZCO-Produkte verschiedene Aufgaben erfüllen. Separate kurze oder lange Aufsatzschienen, Slim-Line-Ringkappen, Acro-Kappen und neuere Upper-Front-Shell-Ausführungen dürfen nicht allein nach Foto oder Farbe gleichgesetzt werden. Eine komplette Block- oder Ringmontage, ein Ringunterteil und ein Picatinny-Anbaugerät gehören nicht automatisch zu diesem Einzelteil.
Warum die Picatinny-Position technisch attraktiv ist
Eine obere Position kann Laserentfernungsmesser, kompaktes Red-Dot oder anderes geeignetes Optikzubehör nahe an der Visierachse führen. Das hält den Aufbau seitlich schlank und kann die Bedienung übersichtlich machen. Gleichzeitig wird das Zielfernrohr Teil des mechanischen Lastpfads. Genau deshalb ist „passt auf die Schiene“ nur die erste Prüfung.
Der Hersteller beschreibt seine einteilige Picatinny-/Ringschienenklemme als stoßfeste Lösung für anspruchsvolle Anbauteile wie Laserentfernungsmesser und Red-Dot-Visiere. Für 400-2181 wird in den erreichbaren Quellen jedoch keine belastbare maximale Zubehörmasse genannt. Black Raptor leitet daraus keine pauschale Freigabe für jedes Gerät ab.

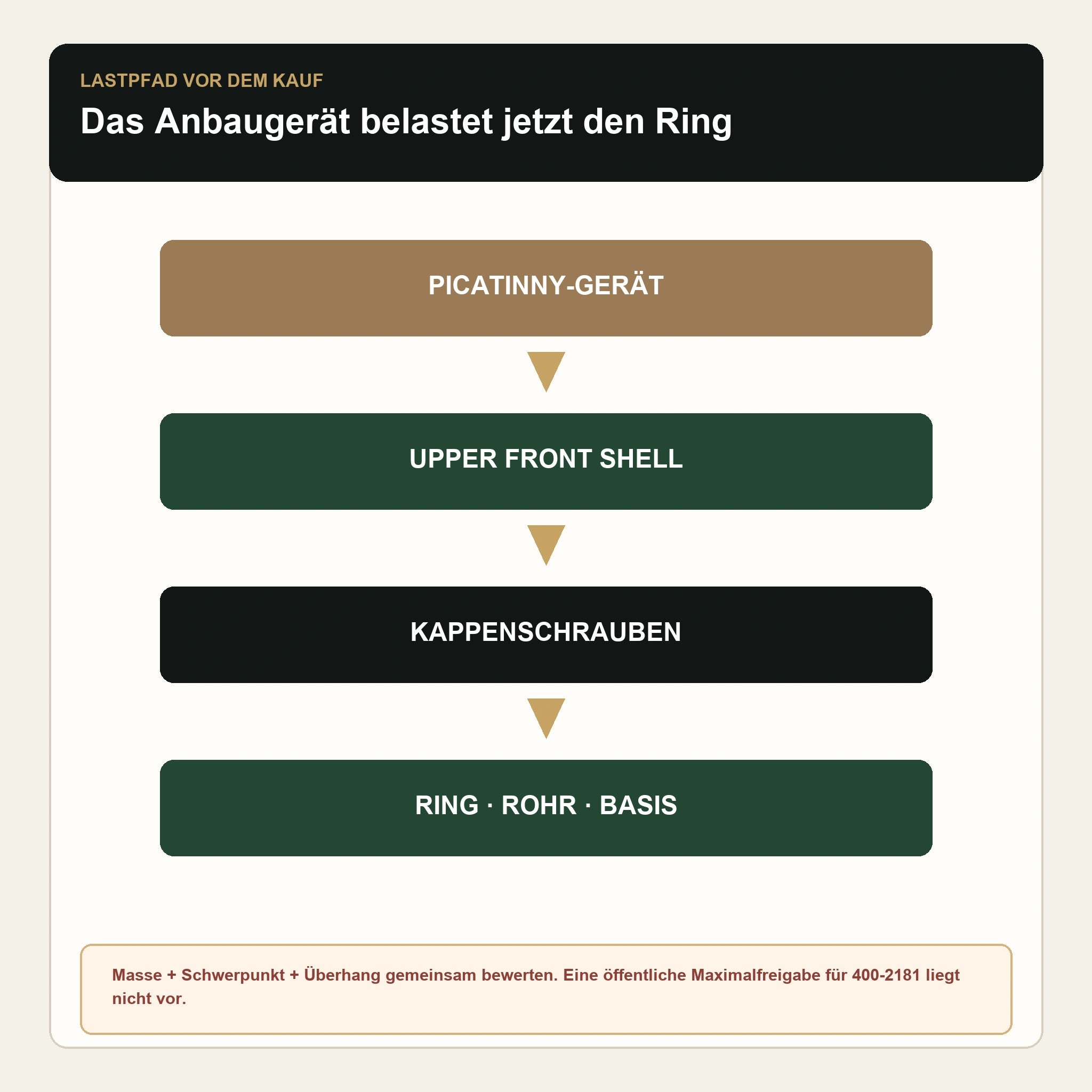

Black-Raptor-Lastpfad
Anbaugerät → Picatinny-Klemmung → Upper Front Shell → Kappenschrauben → Ringunterteil und Zielfernrohrrohr → Montagebasis → Waffenschiene. Masse, Rückstoßimpuls und Hebelarm wirken gemeinsam. Ein leichtes Gerät weit außerhalb der Ringmitte kann kritischer sein als ein kompakter Aufbau direkt über der Klemmstelle.
Passung: Die Artikelnummer schlägt den Augenschein
Die öffentlich zugänglichen ZCO-Unterlagen nennen für 400-2181 keine belastbare Zuordnung zu einer bestimmten Montagegeneration. Deshalb behaupten wir weder universelle Kompatibilität noch einen bestimmten Rohrdurchmesser, ein Bohrbild oder eine Schraubenlänge. Vor Bestellung werden die vollständige Artikelnummer der vorhandenen Montage, Form der Frontkappe, sichtbare Kennzeichnungen und Schraubenanordnung geprüft.
Die aktuelle FDE-Ausführung 400-887 mit graviertem Index ist ein eigenständiger Artikel. Ebenso ist die Slim-Line Upper Front Shell 400-889 nicht automatisch austauschbar. Ähnliche Produktnamen belegen nur eine verwandte Funktion, keine mechanische Freigabe.

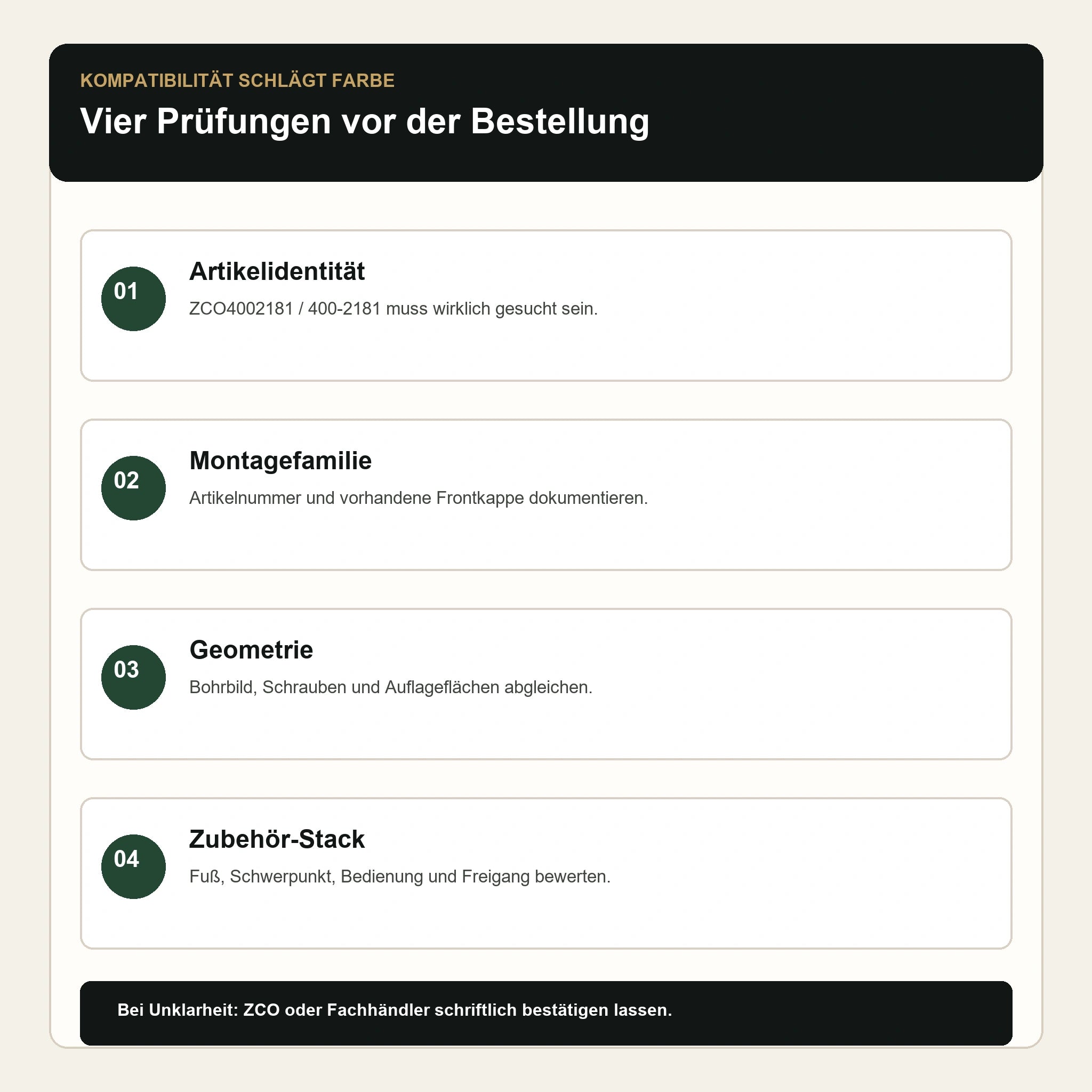

So verhindern wir den teuren Fehlkauf
Für eine Passungsprüfung genügen nicht „ZCO“ und „FDE“. Benötigt werden Fotos der vorhandenen vorderen Ringkappe von oben und von der Seite, die Artikelnummer der Montage sowie Angaben zum geplanten Anbaugerät. Bei nicht eindeutiger Revision wird die Kombination vor dem Kauf durch ZCO, Reimer Johannsen oder den Fachhändler bestätigt.
FDE richtig einordnen
FDE ist die Farbausführung und kein Kompatibilitätsmerkmal. Beschichtung, Untergrund, Licht und Produktionscharge können den sichtbaren Farbton beeinflussen. Eine Abweichung im Ton ist weniger folgenschwer als eine falsch gewählte Kappe; mechanische Passung und sichere Klemmung stehen daher immer vor der Farbharmonie.
Die schwarze Schwester-Ausführung ist ZCO 400-2177. Wer einen schwarzen Aufbau besitzt, sollte diese Identität prüfen, statt 400-2181 nur wegen der Funktion zu bestellen. Farbvarianten werden bei Black Raptor als getrennte Artikel behandelt.
Zubehör auswählen: Schiene ist nicht gleich Systemfreigabe
Der Picatinny-Fuß des Anbaugeräts muss vollständig und spannungsfrei greifen. Klemmbacke, Querbolzen oder Rückstoßstollen dürfen nicht auf einer Kante stehen. Das Gerät soll so positioniert werden, dass Batteriefach, Tasten und Kabel erreichbar bleiben, ohne Vergrößerungsring, Parallaxeverstellung oder Türme zu blockieren.
Ein Laserentfernungsmesser braucht zusätzlich freie Sicht und eine reproduzierbare Ausrichtung. Ein Red-Dot muss zur geplanten Anschlagart und Augenlinie passen. Bei jedem Gerät zählen nicht nur Eigengewicht, sondern Schwerpunkt und Überhang. Wo keine konkrete Lastfreigabe vorliegt, wird der Aufbau konservativ geplant und auf dem Schießstand verifiziert.

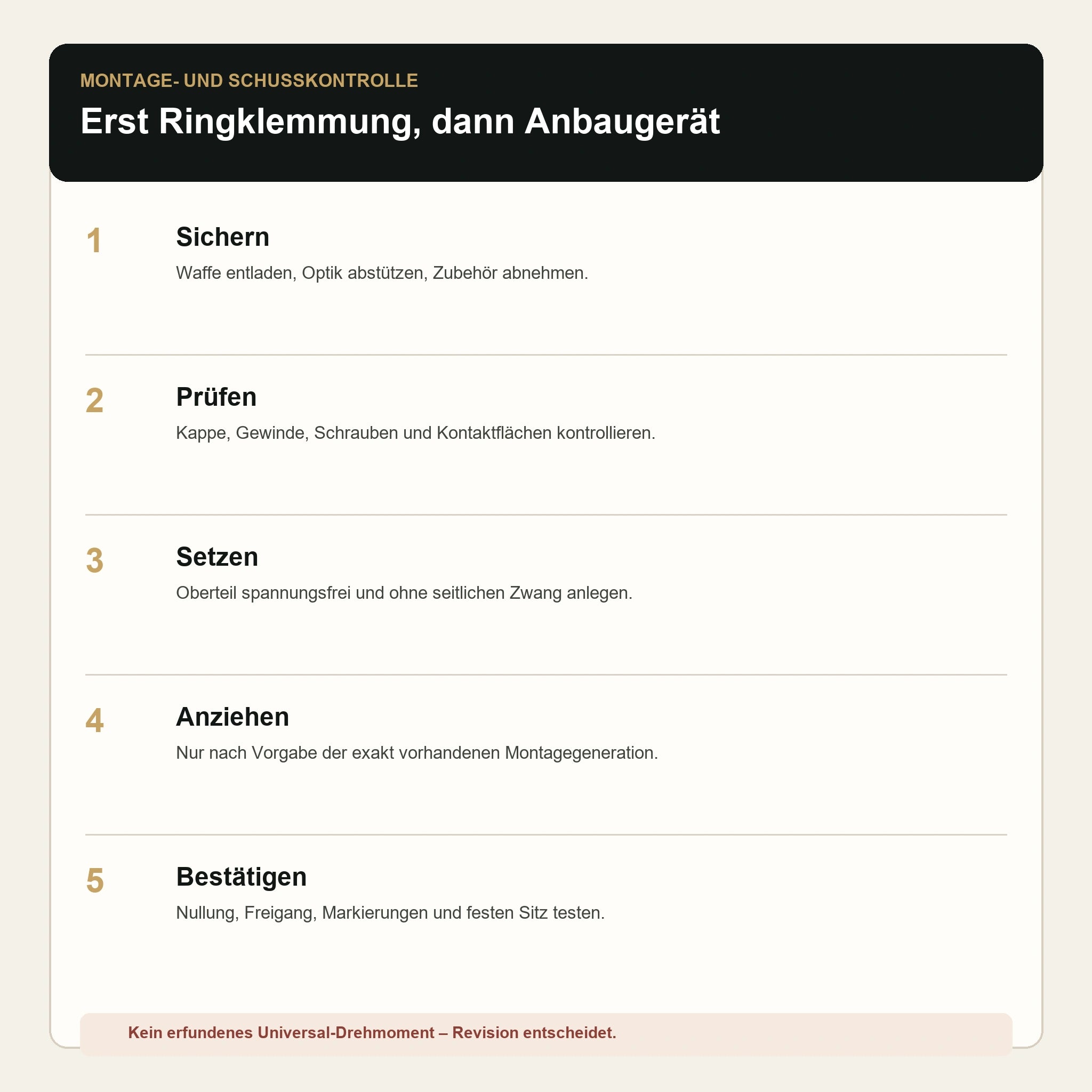

Montageablauf ohne gefährliche Pauschalwerte
Vor dem Umbau wird die Waffe entladen und gesichert, die Optik abgestützt und sämtliches Zubehör entfernt. Die vorhandene Kappe wird kontrolliert und gleichmäßig gelöst. Kontaktflächen, Rohr, Gewinde und Schrauben werden auf Schmutz, Grat, Beschädigung und auffällige Beschichtungsreste geprüft.
Die neue Upper Front Shell muss ohne Zwang aufliegen. Schrauben werden von Hand angesetzt und in gleichmäßiger Folge angezogen, sodass die Kappe nicht verkantet und der Ringspalt symmetrisch bleibt. Ein nicht belegtes Universal-Drehmoment wäre an dieser Stelle schlechte Beratung. Es gilt ausschließlich die Anleitung der tatsächlich vorhandenen ZCO-Montagerevision beziehungsweise eine schriftliche Herstellerangabe.
Ausbilder-Tipp: in zwei Stufen validieren
- Zuerst die Front Shell ohne Anbaugerät montieren und Sitz, Ringspalt, Bedienung und unveränderte Optikfunktion prüfen.
- Erst danach das Anbaugerät möglichst kompakt setzen, Freigänge kontrollieren und dessen Klemmung nach eigener Herstellervorgabe anziehen.
- Die Nullung der Hauptoptik und die Funktion des Anbaugeräts getrennt bestätigen.
- Nach der ersten Belastung Schraubensitz, Markierungen und mögliche Kontaktspuren erneut prüfen.
Entscheidungshilfe im ZCO-System
400-2181 · FDE
Dieser Artikel: Upper Front Shell mit Picatinny, deren konkrete Montagepassung vor Bestellung bestätigt werden muss.
400-887 · FDE mit Index
Eigenständige Ausführung mit gravierter Positionskennzeichnung, nicht als stiller Ersatz behandeln.
Separate Aufsatzschiene
Wenn die vorhandene Montage eine anschraubbare kurze oder lange Schiene vorsieht, ist eine Upper Front Shell nicht automatisch die richtige Lösung.
Technische Daten
| Bestellnummer |
ZCO4002181 / Hersteller-Nr. 400-2181 |
| Herstellerbezeichnung |
ZCO Upper Front Shell incl. Picatinny FDE |
| Bauteilart |
oberes Bauteil der vorderen Ringklemmstelle mit Picatinny-Schnittstelle |
| Farbe |
FDE |
| Funktion |
Aufnahme eines geeigneten Picatinny-Anbaugeräts oberhalb der Optik |
| Kompatibilität |
artikel- und revisionsgenau zu bestätigen; keine universelle Freigabe veröffentlicht |
| Maximale Zubehörlast |
öffentlich für diese Artikelnummer nicht belastbar ausgewiesen |
| Drehmoment |
nach Anleitung der exakt vorhandenen Montage beziehungsweise schriftlicher Herstellervorgabe |
| Bauhöhe / Vorneigung / Schnellspannung |
keine sinnvollen Auswahlmerkmale dieses einzelnen Ringoberteils |

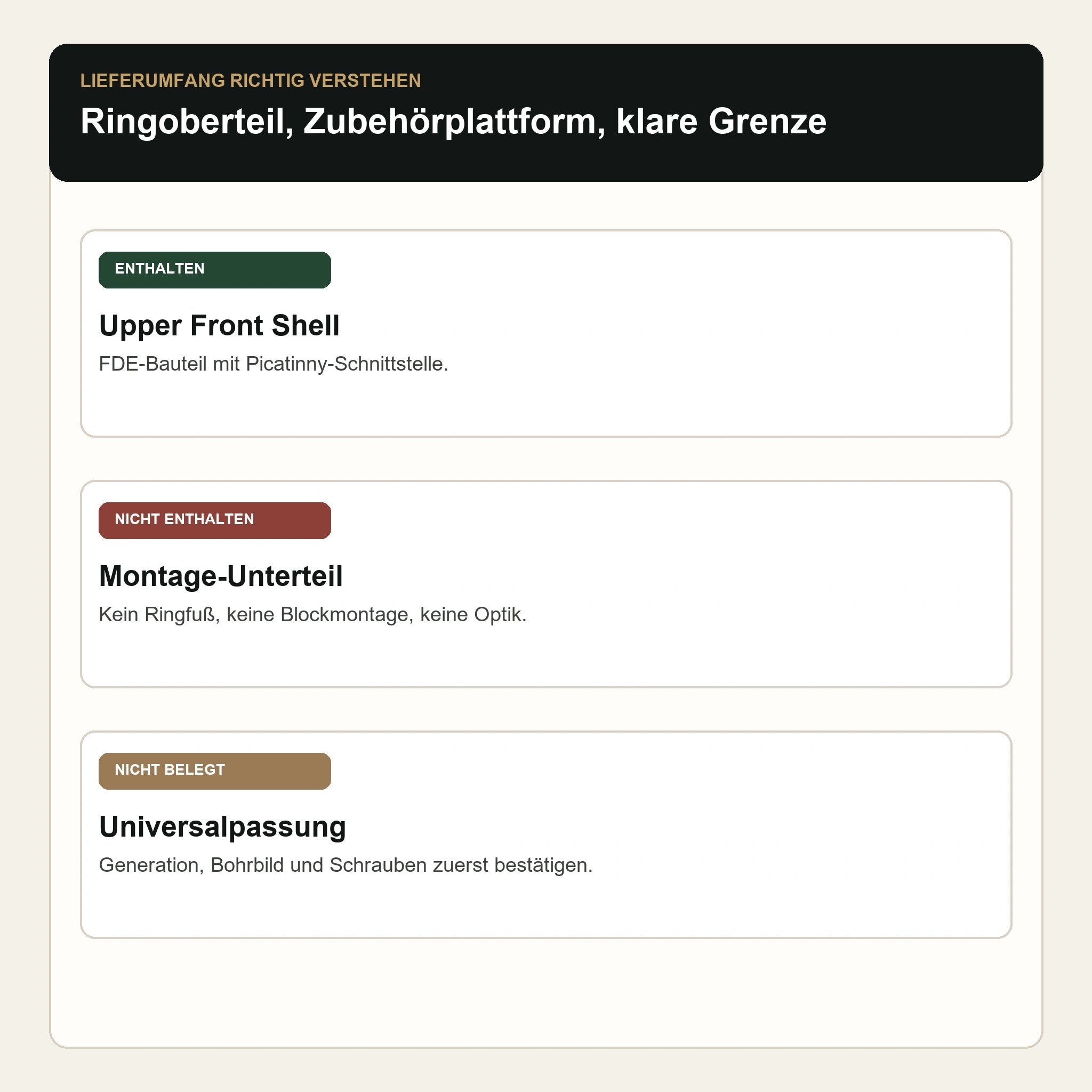

Lieferumfang
Belegt ist eine ZCO Upper Front Shell 400-2181 in FDE mit Picatinny-Schnittstelle. Eine komplette Zielfernrohrmontage, ein Ringunterteil, Zielfernrohr, Anbaugerät, Werkzeug oder separate Zubehörschiene gehören nicht dazu, sofern das konkrete Angebot diese Teile nicht ausdrücklich aufführt. Der öffentlich sichtbare Großhändlerdatensatz enthält keine belastbare Einzelauflistung eines Schraubensatzes; vorhandene oder fremde Schrauben werden daher nicht ungeprüft übernommen.
FAQ
Ist 400-2181 eine komplette Zielfernrohrmontage?
Nein. Es ist die obere vordere Ringkomponente mit Picatinny-Schnittstelle, nicht Montagefuß oder Ringunterteil.
Passt das Oberteil an jede ZCO-Montage?
Nein. Die genaue Montagefamilie und Revision müssen bestätigt werden; die Artikelnummer allein beschreibt keine Universalpassung.
Ist ein bestimmter Rohrdurchmesser öffentlich bestätigt?
Für 400-2181 veröffentlichen die erreichbaren exakten Quellen keinen belastbaren Durchmesser. Wir ergänzen deshalb keinen geratenen Wert.
Was ist der Unterschied zu 400-887?
400-887 wird als eigenständige FDE Upper Front Shell mit graviertem Index geführt. Sie darf nicht stillschweigend als identischer Ersatz behandelt werden.
Ist 400-2177 die schwarze Variante?
Reimer Johannsen führt 400-2177 mit derselben Grundbezeichnung ohne FDE-Zusatz; auch hier wird die konkrete Passung separat geprüft.
Kann ich einen Laserentfernungsmesser montieren?
Die Herstellerfamilie ist für solche Anbauteile vorgesehen. Fuß, Position, Masse, Hebelarm und konkrete Systemfreigabe müssen dennoch passen.
Eignet sich die Schiene für ein Red-Dot?
Grundsätzlich ist ein kompatibles Picatinny-Red-Dot ein typischer Anwendungsfall. Anschlag, Augenlinie, Freigang und Lastpfad werden vor Einsatz bewertet.
Wie schwer darf das Anbaugerät sein?
Eine belastbare maximale Zubehörmasse ist für diese Artikelnummer öffentlich nicht ausgewiesen. Deshalb gibt es keine pauschale Gewichtsfreigabe.
Welches Drehmoment gilt?
Nur die Anweisung der exakt vorhandenen ZCO-Montagerevision oder eine schriftliche Herstellerfreigabe. Ein allgemeiner Wert wäre unsicher.
Muss nach dem Umbau neu eingeschossen werden?
Die Nullung der Hauptoptik und die Funktion des Anbaugeräts müssen kontrolliert und praktisch bestätigt werden.
Ist FDE immer farbgleich?
Nein. Beschichtung, Substrat, Charge und Licht können den sichtbaren Ton verändern; die Funktion wird dadurch nicht definiert.
Welche Angaben braucht Black Raptor für die Passungsprüfung?
Artikelnummer der Montage, Fotos der vorderen Ringkappe, sichtbare Kennzeichnungen und Daten des geplanten Anbaugeräts.
