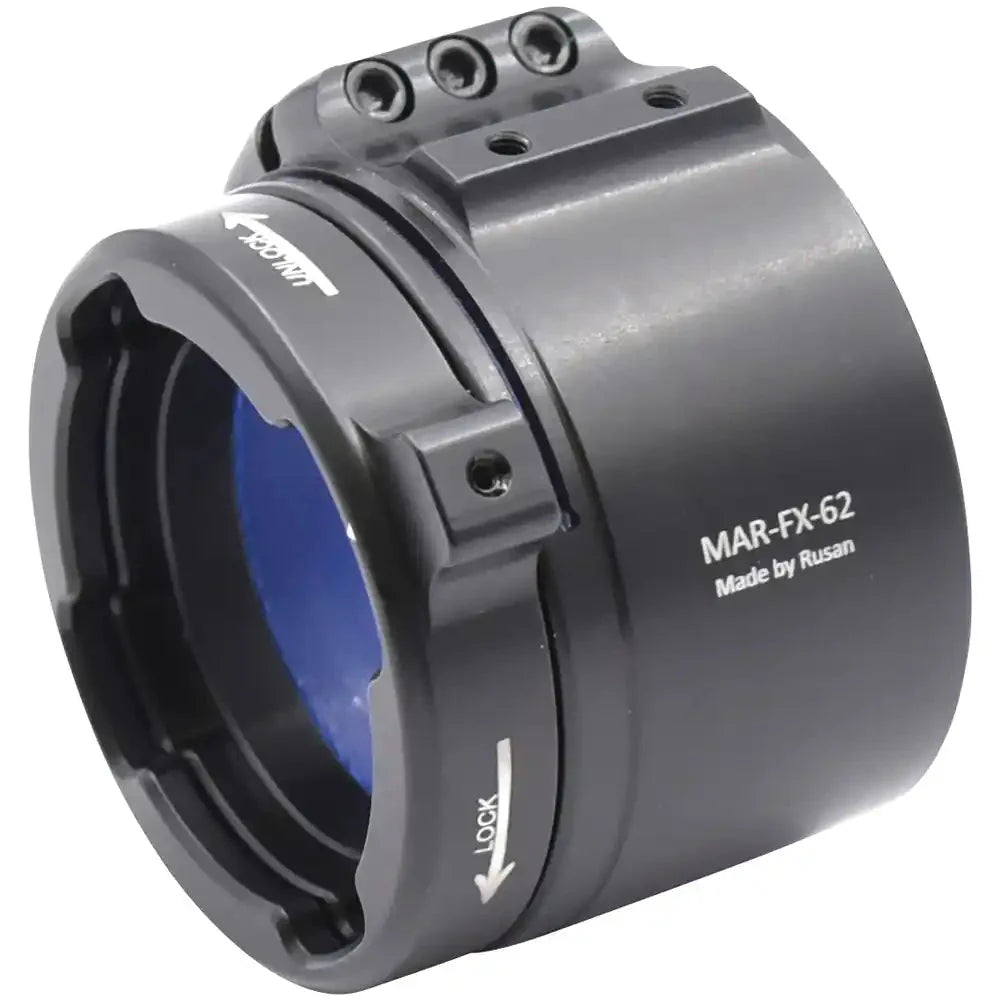

Rusan MAR-FX Größe bestimmen: Objektivdurchmesser richtig messen

MAR-FX Größe | Objektivdurchmesser messen

Rusan MAR-FX Adaptergröße bestimmen: Objektivtubus richtig messen

Direktantwort: Miss den äußeren, zylindrischen Klemmabschnitt des Zielfernrohr-Objektivs mit einem Messschieber mindestens dreimal. Nicht die 42-, 50- oder 56-mm-Zahl aus dem Optiknamen übernehmen. Bei Schiene, Konus, Gummierung oder Bedienelementen brauchst du zusätzlich eine modell- beziehungsweise schienenspezifische Variante.

Objektivdurchmesser und Außendurchmesser

„3-12x50“ beschreibt unter anderem ein 50-mm-Objektiv. Darum herum liegen Linsenfassung, Gehäuse und gegebenenfalls Schiene. Der reale Außendurchmesser kann etwa 56, 57, 58 oder 60 mm betragen. Genau dieser äußere Wert ist für die Klemme relevant.

Eine falsche Größe lässt sich nicht mit mehr Schraubenkraft korrigieren. Zu klein geht nicht auf den Tubus oder beschädigt Oberflächen. Zu groß kann trotz Anziehen ungleichmäßig klemmen.

Die richtige Messstelle

MAR-FX sitzt am vorderen Objektivgehäuse. Gemessen wird dort, wo die Hülse tatsächlich vollflächig aufliegen soll. Nicht am Glas, Sonnenblendengewinde, Schutzdeckel oder konischen Übergang messen. Genügend gerade Länge für die Klemme prüfen.

Türme, Leuchtabsehenbedienung, Parallaxering und Montage dürfen später nicht kollidieren. Bei kurzer Optik kann verfügbarer Raum wichtiger sein als der Durchmesser.

Messschieber vorbereiten

Kontaktflächen reinigen und Nullpunkt prüfen. Kunststoffbacken können empfindliche Oberfläche schonen, müssen aber maßhaltig sein. Messschieber rechtwinklig zur Optik halten und nur leicht schließen. Zu hoher Druck verfälscht oder zerkratzt.

Waffe entladen, Optik sicher zugänglich und stabile Unterlage. Im Zweifel Zielfernrohr nicht eigenmächtig aus den Ringen lösen, weil dadurch Nullpunkt und Montage beeinflusst werden.

Dreimal messen

Messung oben/unten, seitlich und leicht längs versetzt wiederholen. Kleine Unterschiede können vom Werkzeug kommen. Größere Streuung deutet auf schiefe Haltung, Konus, Schiene oder unebene Oberfläche. Der integrierte Rechner zeigt nur die Streuung, nicht die richtige Bestellgröße.

Werte mit zwei Dezimalstellen notieren. Dann vorhandene Shopvarianten ansehen. 58,0, 58,4 und 57,5 mm sind getrennte Produkte; „ungefähr 58“ reicht nicht.

Die Shopauswahl verstehen

Black Raptor listet 37 MAR-FX-Varianten von 30 bis 67 mm plus Zwischenmaße und Schienenausführungen. Rusan selbst führt weitere Größen bis 80 mm. Wenn dein Messwert im Herstellersortiment, aber nicht im Shop auftaucht, nicht die nächstgelegene Größe bestellen. Verfügbarkeit anfragen.

Auch 46,0 und 46,7 oder 51,0 und 51,2 sind technisch verschieden. Toleranz ist Aufgabe der Konstruktion, nicht des Käufers.

Swarovski- und Zeiss-Schiene

Bei Innenschienen ist der Tubus nicht vollständig rund. Der Shop nennt 34-mm-SR, 30-mm-SR, 36-mm-ZM und eine spezifische 30-mm-Conquest-V6-Schienenvariante. Nur Durchmesser zu messen ignoriert die Aussparung.

Exaktes Modell, Vergrößerungsbereich und Schiene fotografieren. Ähnliche Schienenfamilien können unterschiedliche Geometrie haben. Fachberatung ist günstiger als Druckstellen an einer hochwertigen Optik.

Sonnenblende und Flip-Cover

Adapter darf nicht auf einer abnehmbaren Sonnenblende klemmen. Flip-Cover, Objektivdeckel und Gummiringe können Platz beanspruchen. Nach Montage muss Kappe entweder weiter nutzbar sein oder separat geplant werden.

Keine Gummieinlage hinzufügen, wenn Rusan sie nicht vorsieht. Zusätzliche Schichten verändern Durchmesser und Setzverhalten.

Was das Gewicht bedeutet

Rusan nennt rund 164 g für MAR-FX. Dazu kommen MCR und Vorsatzgerät vor der Tagesoptik. Das erhöht Hebel am Zielfernrohr und verändert Waffenbalance. Montage und Ringe der Tagesoptik müssen diese Last sicher tragen.

Gewicht ist kein Größenkriterium, aber Teil der Systemprüfung. Besonders lange Vorsatzgeräte erzeugen mehr Hebel als kompakte.

Nach Erhalt trocken prüfen

Vor Schrauben lösen den Adapter vorsichtig an die vorgesehene Stelle führen. Wenn er trotz ausreichend gelöster Schrauben nicht aufschiebbar ist, nicht aufweiten. Die Rusan-Anleitung sagt: dann ist die Klemme zu klein.

Wenn sie deutlich spielend sitzt oder nicht vollflächig anliegt, Montage stoppen. Artikelnummer und Messwerte erneut prüfen.

Drehmoment erst nach bestätigter Größe

Die öffentlich auffindbare Rusan-Anleitung nennt 1,2 Nm und eine Reihenfolge: mittlere Schraube, dann die äußeren gleichmäßig. Vor Anwendung immer die dem Produkt beiliegende aktuelle Anleitung prüfen. Drehmoment gilt nicht als Methode, eine falsche Größe passend zu pressen.

Passende Systemteile

Rusan Klemmadapter MAR-FX

165,00 Euro: Feste 3-Schrauben-Klemmhülse am realen Außendurchmesser der Tagesoptik; 37 Shopvarianten inklusive Schienenausführungen.

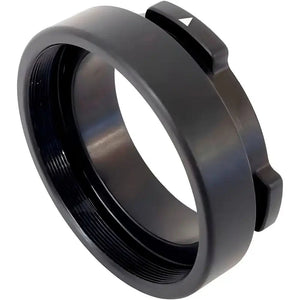

Rusan MAR Connector MCR
