Rusan MAR-FX und MCR montieren: Kontrollschuss und Treffpunktlage

Rusan Montage | Kontrollschuss | Treffpunktlage

Rusan MAR-FX und MCR montieren: Ausrichtung, Kontrollschuss und Fehlersuche

Direktantwort: MAR-FX bleibt exakt ausgerichtet auf der Tagesoptik, MCR bleibt passend am Vorsatzgerät. Beide werden über das Rusan-Bajonett verbunden. Die drei MAR-FX-Schrauben werden nach aktueller Anleitung gleichmäßig angezogen; Rusan nennt öffentlich 1,2 Nm. Danach Bild, mechanischen Sitz und Treffpunktlage prüfen.

Vor der Montage

Waffe entladen und kontrollieren, Vorsatzgerät ausschalten, Batterien nach Anleitung behandeln. Kontaktflächen von losem Staub und Fett befreien, ohne Beschichtung anzugreifen. Schrauben, Bajonettwarzen und Gewinde auf Beschädigung prüfen.

Durchmesser, MAR-FX-Artikelnummer, MCR-Variante und Gerätemodell schriftlich abgleichen. Ein Teil, das „fast passt“, wird nicht montiert.

MAR-FX aufschieben

Die drei Schrauben so weit lösen, dass laut Rusan ein Spalt von ungefähr 3 bis 4 mm entsteht. Adapter ohne Gewalt auf den vorgesehenen zylindrischen Abschnitt schieben. Geht er nicht auf, weiter nach Anleitung prüfen; bleibt er zu klein, falsche Größe.

Weiße Pfeil-/Schlitzmarkierung nach oben ausrichten. Diese Orientierung erleichtert reproduzierbares Ansetzen. Schienenvarianten müssen mit ihrer Aussparung vollständig passen.

Drei Schrauben gleichmäßig

Die Rusan-Anleitung empfiehlt zunächst die mittlere Schraube leicht, dann beide äußeren gleichmäßig und anschließend mit 1,2 Nm erneut mittig und außen. Verwende einen geeigneten kalibrierten Drehmomentschlüssel. Die dem Produkt beiliegende aktuelle Anleitung hat Vorrang.

Ungleichmäßige Klemmung kann Adapter verkanten oder Druck auf die Tagesoptik bringen. Schraubensicherung nur, wenn ausdrücklich vorgesehen. Mehr Drehmoment verbessert keine falsche Passform.

MCR am Vorsatzgerät

Gerätegewinde reinigen, MCR gerade ansetzen und nicht verkanten. Feingewinde wie M52x0,75 sind empfindlich. Wenn Widerstand früh entsteht, zurückdrehen und Gewinde prüfen. Keine Zange und keine improvisierten Zwischenringe.

Bei Positionierungsvariante Ausrichtung nach deren Anleitung einstellen. Display, Tasten, Batteriefach und Fokus müssen erreichbar bleiben.

Bajonett verbinden

Verriegelungsmutter auf UNLOCK, MCR-Warzen in die vorgesehenen Schlitze führen, Gerät vollständig ansetzen und Mutter auf LOCK drehen. Rusan beschreibt moderates Festziehen mit einem Finger. Übermäßige Kraft kann Mechanik belasten und erschwert Lösen.

Nach Verriegelung vorsichtig auf axiales und radiales Spiel prüfen. Kein Wackeln erzwingen. Bei Spiel System abnehmen und Ursache klären.

Optische Ausrichtung

Bild des Vorsatzgeräts muss zur Absehenebene und zum Sehfeld der Tagesoptik passen. Schiefes Menü oder asymmetrische Abschattung kann von Geräteposition, MAR-FX-Ausrichtung oder MCR-Positionierung kommen. Nicht mit starkem Druck am Gerät „geradebiegen“.

Tagesoptik zunächst auf moderate Vergrößerung stellen, Fokus von Vorsatzgerät und Tagesoptik getrennt sauber einstellen. Hohe Vergrößerung verengt Sehfeld und vergrößert Pixelstruktur; das ist nicht automatisch Adapterfehler.

Kontrollschuss als Systemtest

Zuerst bekannte Treffpunktlage ohne Vorsatzgerät bestätigen. Danach Gerät montieren und unter gleichen Bedingungen eine Gruppe schießen. Gruppenmitten vergleichen, nicht einzelne Treffer. Munition, Distanz, Temperatur, Adapterkombination und Montagevorgang dokumentieren.

Eine Abweichung darf nicht blind durch Verstellen der Tagesoptik kaschiert werden. Erst Montage, Verriegelung, Ausrichtung und Wiederholbarkeit prüfen. Je nach Vorsatzgerät existieren digitale Korrekturfunktionen; deren Nutzung folgt Herstelleranleitung.

Abnehmen und erneut montieren

Mehrere kontrollierte Zyklen zeigen, ob die Verbindung reproduzierbar ist. Gerät immer gleich ansetzen, Bajonett vollständig verriegeln und nicht mit wechselnder Kraft überziehen. Wenn Gruppen nach jedem Zyklus wandern, Kontaktflächen, Spiel und Schraubensitz prüfen.

MAR-FX bleibt auf der Optik. Wiederholtes Ab- und Anschrauben der festen Hülse würde den Vorteil des Systems aufheben.

Mehrere Optiken

Jede Optik bekommt passenden MAR-FX. Das MCR-Gerät kann wechseln. Jede Kombination separat kontrollschießen und eindeutig benennen, etwa „Waffe A / Optik A / MAR-FX 58,4 / Gerät X“. Einstellungen nicht aus Erinnerung übernehmen.

Unterschiedliche Tagesoptiken haben andere Vergrößerung, Parallaxe, Augenabstand und Montagehöhe. Mechanische Kompatibilität bedeutet nicht identisches Bild.

Treffpunkt wandert

Prüfreihenfolge: Schraubensitz MAR-FX, Bajonett verriegelt, MCR-Gewinde, Tagesoptikmontage, Schaft-/Anschlag, Geräteposition, Munition. Der Ratgeber Treffpunktlage nach Montagewechsel vertieft die Diagnose.

Nach Stoß, Sturz oder Transport im montierten Zustand nicht weiterjagen, ohne zu kontrollieren. Hebel am Vorsatzgerät kann auch die Tagesoptikmontage belasten.

Bild unscharf oder abgeschattet

Fokusreihenfolge prüfen: Vorsatzgerät auf Ziel, Tagesoptik auf Display-/Bildebene, Vergrößerung reduzieren. Linsen sauber und trocken. Adapterflucht kontrollieren. Der Beitrag Wärmebildvorsatzgerät unscharf trennt Fokus-, Wetter- und Adapterursachen.

Pflege

Bajonett und Gewinde trocken, sauber und frei von Sand halten. Keine aggressive Chemie oder dicke Fettschicht ohne Herstellerfreigabe. Schutzkappen verwenden. Schraubenmarkierungen können Bewegung sichtbar machen, ersetzen aber Drehmomentprüfung nicht.

Rusan Systemteile

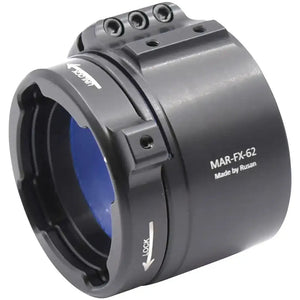

Rusan Klemmadapter MAR-FX

165,00 Euro: Feste 3-Schrauben-Klemmhülse am realen Außendurchmesser der Tagesoptik; 37 Shopvarianten inklusive Schienenausführungen.

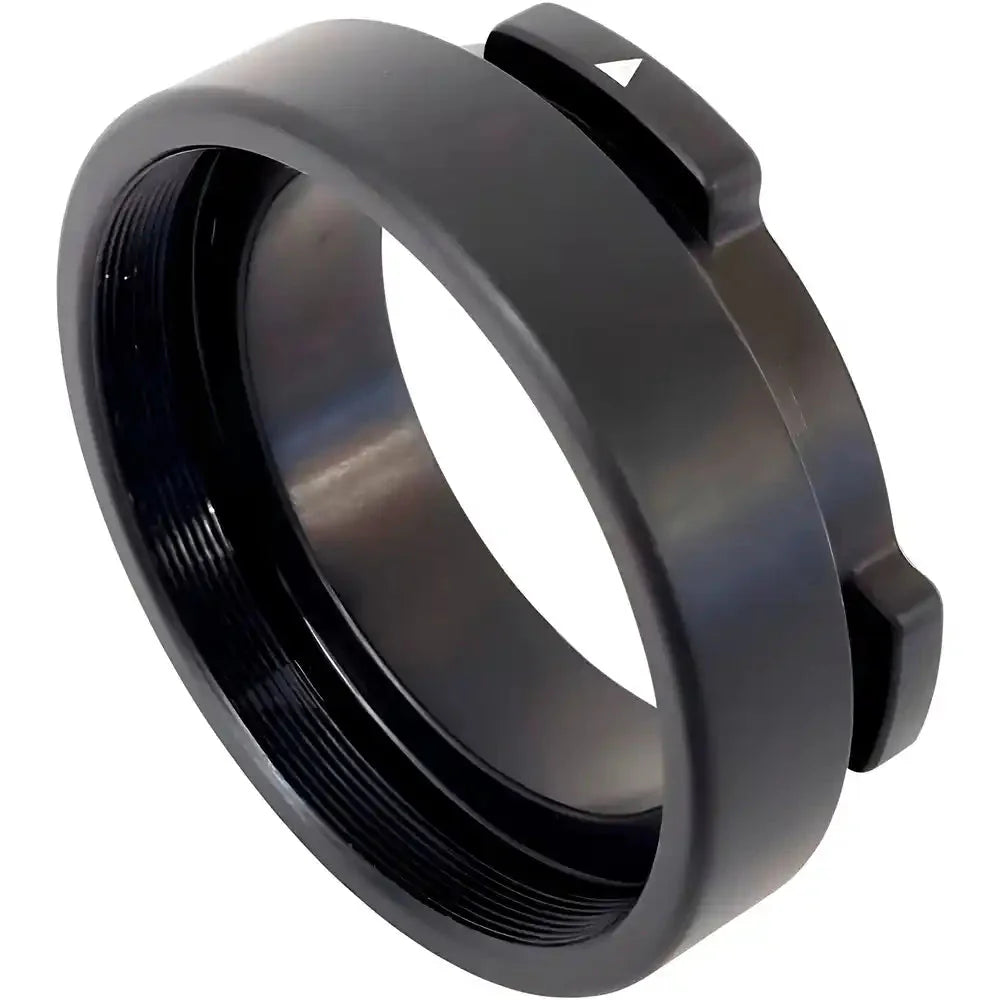

Rusan MAR Connector MCR
