Akku-Ladebox richtig wählen: Wh, Maße, Ladegerät und Kabel

Eine Box passt erst, wenn Energie, Geometrie, Ladeführung und Herstellerfreigaben gleichzeitig stimmen. Mit Rechner, Vergleich und Fehlkauf-Check.

Praxisberatung statt Sicherheitsversprechen

Direktantwort: Akku-Ladebox nach vier Daten auswählen

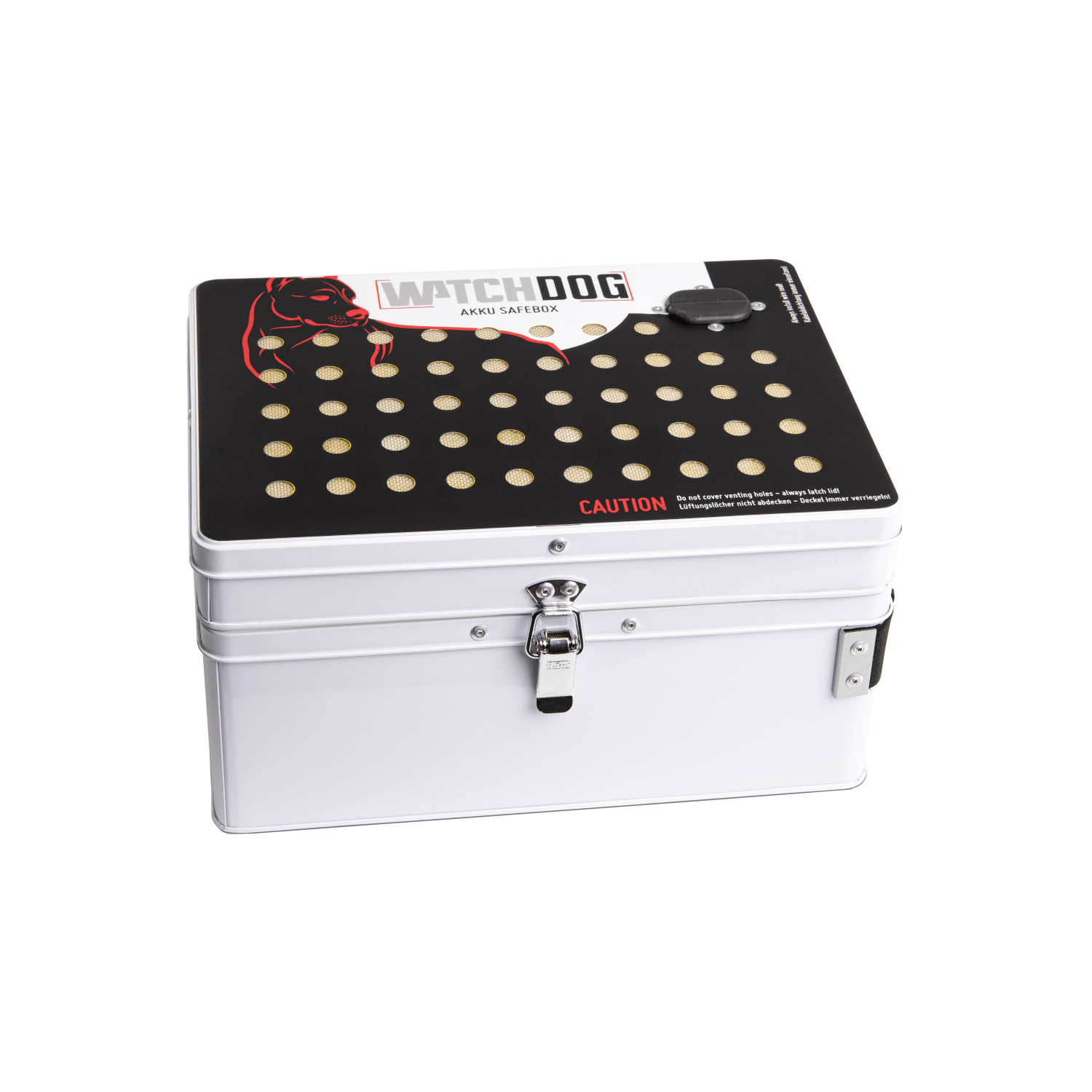

Für die Auswahl brauchst du vier Informationen: reale Außenmaße des Akkus, Energie in Wattstunden, Vorgaben des Akkuherstellers und Abmessungen von Stecker samt Kabelbogen. Für die bei Black Raptor angebotene WatchDog Größe L gelten 250 × 165 × 90 mm Innenraum, maximal 300 Wh und ein Akku pro Box. Fehlt eine dieser Angaben, wird nicht auf Verdacht bestellt.

Das verhindert den häufigsten Fehlkauf: Man sieht 300 Wh, hält das für eine Größenangabe und stellt erst später fest, dass der Akku nicht hineinpasst. Der umgekehrte Fehler ist genauso kritisch: Der Akku passt mechanisch, überschreitet aber die Energiegrenze. Der interaktive Vorcheck trennt beide Fragen bewusst.

Schritt 1: Typenschild lesen

Fotografiere Typenschild und Ladeanschluss. Notiere Modell, Nennspannung, Kapazität in Ah oder Wh, Seriennummer und Hersteller. Wattstunden sind der beste direkte Vergleichswert. Stehen nur Volt und Amperestunden da, liefert V × Ah eine rechnerische Orientierung. Bei mehreren Spannungsangaben wird nicht geraten, sondern in der Anleitung nachgesehen.

Beispiel: 24 V × 10 Ah ergeben 240 Wh und liegen energetisch unter 300 Wh. Das sagt noch nichts über die Form. Ein langer Rohrakku kann ungeeignet sein. Ein kompakter Golf-Trolley-Akku entspricht eher dem Ursprung der WatchDog-Größe L, muss aber dennoch einzeln gemessen werden.

Schritt 2: In drei Achsen messen

Miss die längste, breiteste und höchste Stelle mit einem festen Maßband oder Messschieber. Gummifüße, Griffe, Sicherungen, hervorstehende Kontakte und dauerhaft montierte Adapter zählen mit. Notiere außerdem, in welcher Lage der Hersteller den Akku laden lässt. Ein Akku darf nicht einfach auf eine empfindliche Seite gedreht werden, nur damit er hineinpasst.

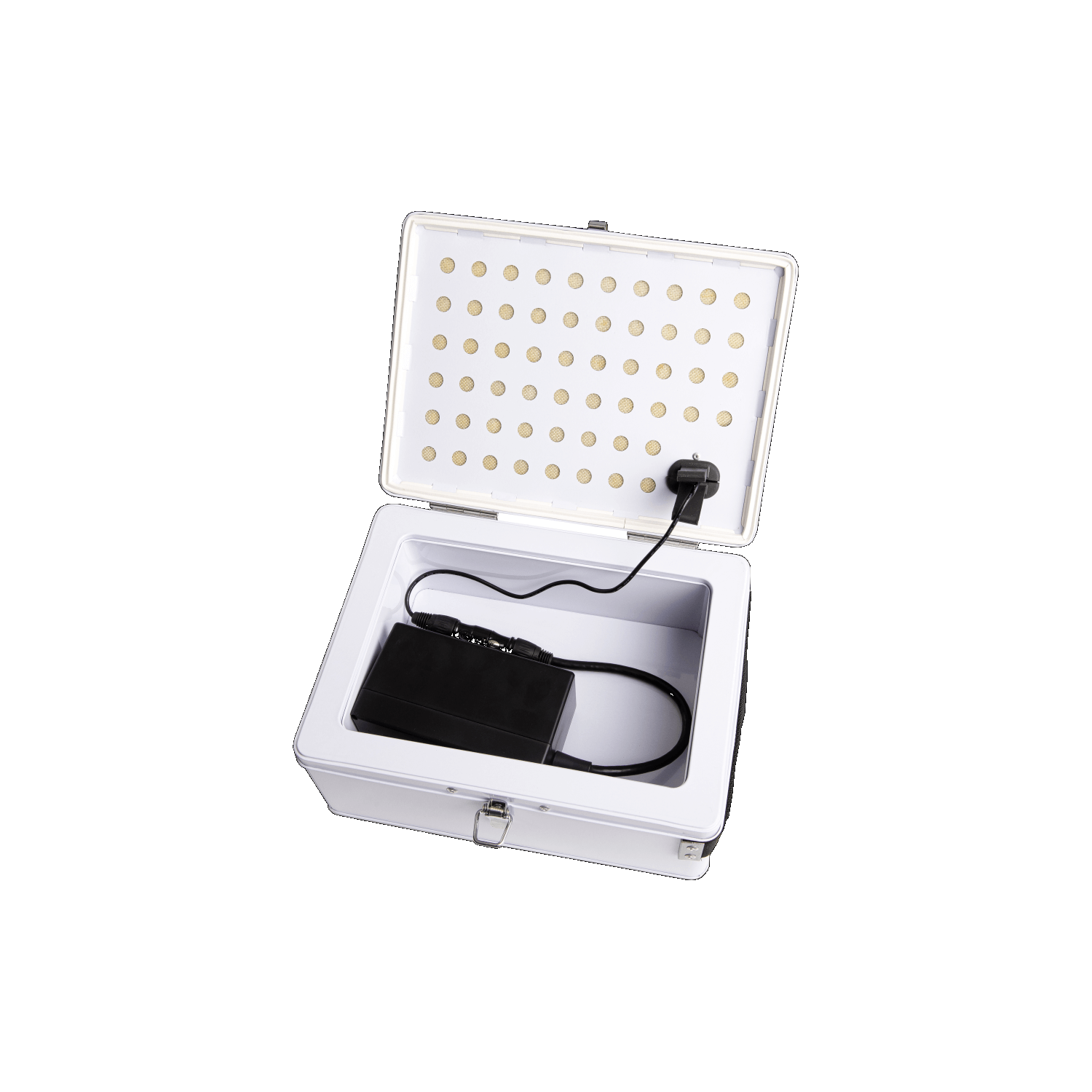

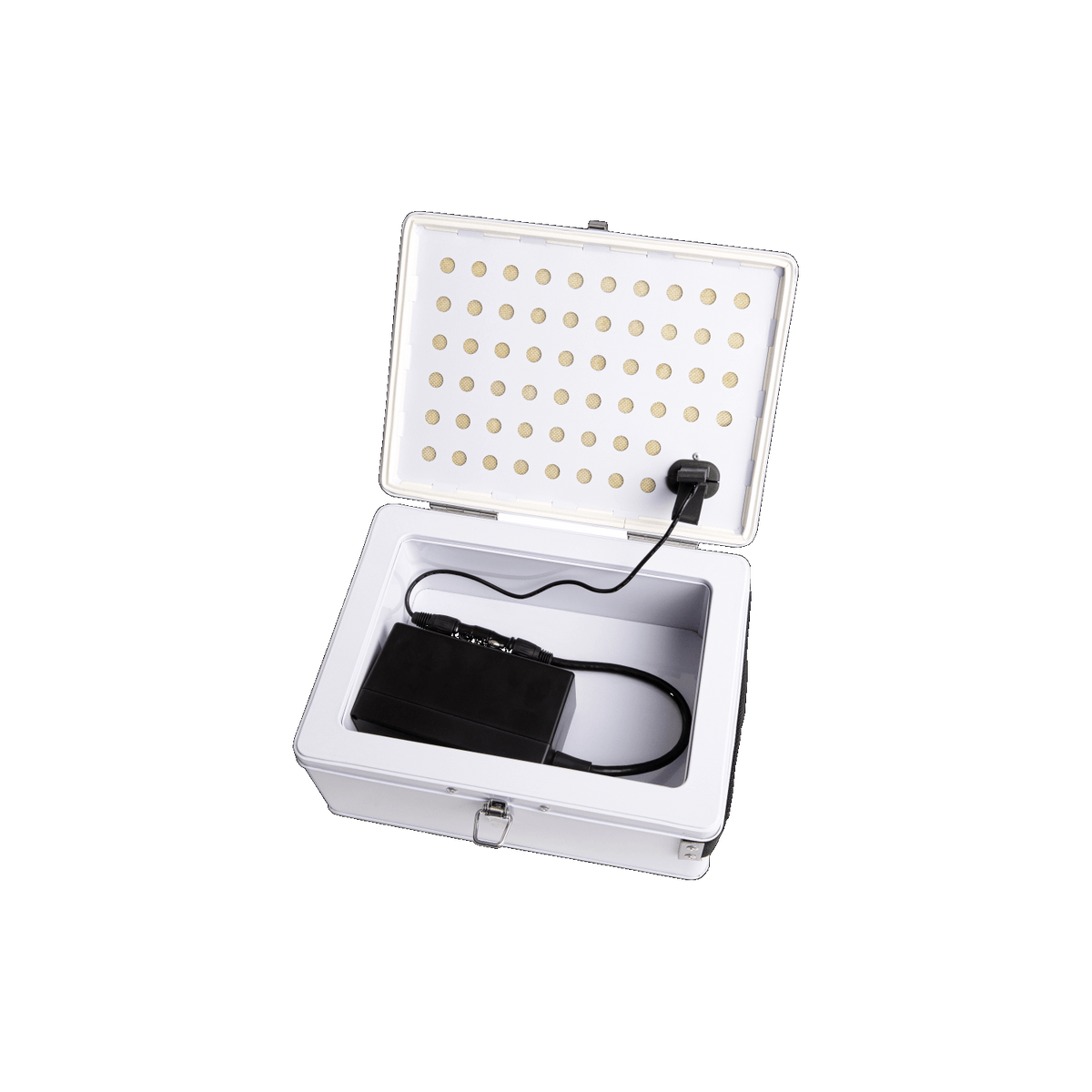

Die Box bietet innen 250 mm Länge, 165 mm Breite und 90 mm Höhe. Werte können nicht beliebig vertauscht werden, wenn Kabeldurchführung, Deckel und Lüftungsweg eine bestimmte Orientierung verlangen. Der Rechner ist daher ein geometrischer Vorcheck und keine automatische Kompatibilitätsfreigabe.

Schritt 3: Kabelweg simulieren

Stecke das ausgeschaltete Ladegerät probeweise außerhalb der Box an und miss die zusätzliche Länge des Steckers. Beachte den minimalen Biegeradius der Leitung. Das Kabel darf am Rand nicht geknickt, unter dem Deckel gequetscht oder durch eine selbst gebohrte Öffnung geführt werden. Vorgesehen ist die installierte Kabeldurchführung.

Lege eine Schablone aus Karton mit den Innenmaßen an, ohne damit einen Ladeversuch zu machen. So wird sichtbar, ob Anschluss und Biegeradius Raum benötigen. Wenn der Stecker gegen die Wand drückt, wähle eine größere Lösung. Elektrische Kontakte sind kein verhandelbarer Millimeterpuffer.

Schritt 4: Herstellerfreigaben prüfen

Nicht jeder Akku darf in jeder Lage oder Einhausung geladen werden. Manche Systeme verlangen freie Luftzirkulation, Temperaturfenster oder den Verbleib im Gerät. Die WatchDog-Anleitung ersetzt diese Vorgaben nicht. Es gilt immer die strengere Kombination aus Akku-, Ladegeräte- und Boxanleitung.

Frage bei Unklarheit schriftlich beim Akkuhersteller nach und nenne Box, Innenmaße, Ladegerät und vorgesehene Lage. Eine dokumentierte Antwort ist besser als eine Forenvermutung. Besonders bei teuren E-Bike-, Mobility- oder Spezialakkus lohnt sich diese Klärung vor dem Kauf.

WatchDog versus einfache Metallkiste

Eine beliebige Metallkiste wirkt robust, kann bei einem Zellereignis aber Druck aufbauen, scharfe heiße Kanten erzeugen oder Gase ungerichtet abgeben. WatchDog beschreibt dafür eine doppelwandige Isolierung, Druckentlastung, Filterbereich und Kabeldurchführung. Der Mehrwert ist die geplante Systemfunktion, nicht nur das Material Stahl.

Trotzdem ist auch diese Box keine Garantie gegen Brandweiterleitung. Die vom Hersteller genannten Außen- und Ablufttemperaturen verlangen weiterhin Abstand und nicht brennbare Umgebung. Wer eine Metallkiste luftdicht verschließt oder eigenmächtig umbaut, schafft ein anderes, nicht bewertetes System.

WatchDog versus LiPo-Tasche

Eine flexible LiPo-Tasche kann für kleine Modellbauakkus als zusätzliche Abschirmung gedacht sein, bietet aber weder dieselbe Formstabilität noch automatisch einen kontrollierten Druckweg. Material, Nähte, Verschluss und geprüfter Einsatzbereich unterscheiden sich stark. Eine pauschale Aussage, jede Tasche sei schlechter oder jede Stahlbox sei besser, wäre unseriös.

Vergleiche veröffentlichte Herstellergrenzen, nicht Produktnamen. Für einen schweren quaderförmigen Akku bis 300 Wh ist die feste WatchDog-Konstruktion plausibel. Für winzige Einzelpacks oder große Batteriesysteme kann ein anderes, ausdrücklich passendes Produkt sinnvoller sein.

WatchDog versus Sicherheitsschrank

Ein professioneller Akku-Sicherheitsschrank kann mehrere Ladeplätze, Branddetektion, technische Lüftung, Alarmierung oder Gebäudeeinbindung bieten. Das ist für Betriebe, Vereine, Werkstätten oder große Akkubestände eine andere Leistungsklasse. Planung, Aufstellraum, elektrische Installation und Wartung sind entsprechend aufwendiger.

Die kompakte WatchDog Größe L ist kein Ersatz für eine betriebliche Gefährdungsbeurteilung. Sie adressiert einen einzelnen passenden Akku. Sobald mehrere Mitarbeiter, hohe Gesamtenergie oder viele tägliche Ladezyklen ins Spiel kommen, sollte der Brandschutzverantwortliche das Gesamtsystem planen.

Warum E-Bike-Akku nicht automatisch passt

Viele aktuelle E-Bike-Akkus sind lang und liegen deutlich über 300 Wh. Selbst ein kompakter 400-, 500- oder 625-Wh-Akku überschreitet die L-Grenze unabhängig von seiner Form. Deshalb ist die allgemeine Shopformulierung 'E-Bike' nur als mögliches Einsatzfeld größerer oder passender Varianten zu verstehen, nicht als Zusage für jedes Modell.

Suche nicht nach 'E-Bike-Box' allein. Suche nach konkreter Wh-Grenze, Innenmaßen und kompatibler Ladeführung. Wenn Black Raptor Größe L anbietet, empfehlen wir sie nur für Modelle, die nachweislich in dieses Profil fallen.

Warum Drohnen- und Werkzeugakkus anders sind

Drohnen und Elektrowerkzeuge verwenden häufig mehrere kleine Wechselakkus. Die WatchDog-Anleitung begrenzt Größe L auf einen Akku. Ein Ladehub mit vier Packs, ein Doppelladegerät oder lose Reserveakkus passen damit konzeptionell nicht, selbst wenn die Summe unter 300 Wh läge.

Für solche Systeme zählt getrennte Lagerung, Polschutz, passendes Ladegerät und ein Ladeplatz, der den Mehrfachbetrieb ausdrücklich abdeckt. Stopfe keine Packs zwischen Kabel und Ladegerät. Ein ordentliches System reduziert Bedienfehler; ein überfüllter Behälter erzeugt neue.

Temperatur, Lagerzustand und Saison

Akkus werden nicht direkt aus Frost, heißem Fahrzeug oder praller Sonne geladen. Die DGUV empfiehlt Raumtemperatur und einen trockenen, staubarmen Ladeplatz. Kondenswasser nach einem kalten Transport ist ein Grund zu warten. Auch im Sommer kann ein Schuppen so heiß werden, dass Herstellergrenzen überschritten sind.

Für längere Lagerung gelten die Vorgaben des Akkuherstellers zu Ladezustand und Kontrollintervall. Die Box ändert die Zellchemie nicht. Sie schützt weder vor Tiefentladung noch ersetzt sie regelmäßige Sicht- und Funktionskontrolle.

Der richtige Kaufprozess

Erstens Daten erfassen. Zweitens Rechner nutzen. Drittens Anleitung von Akku, Ladegerät und Box vergleichen. Viertens Standort mit Untergrund, 30-cm-Freiraum und Einzelsteckdose festlegen. Fünftens erst bestellen. Nach Lieferung werden Innenraum, Durchführung, Deckel und Lüftungsöffnungen geprüft, bevor Spannung anliegt.

Bewahre Fotos, Rechnung, Anleitungen und Akkudaten gemeinsam auf. Wenn später ein anderer Akku verwendet wird, beginnt die Prüfung neu. 'Hat beim alten gepasst' ist keine Freigabe für ein neues Modell.

Fazit zur Auswahl

Eine gute Akku-Ladebox wird nicht nach Marke oder Bauchgefühl gewählt, sondern nach Systemgrenzen. Die WatchDog Größe L ist eine klare Lösung für einen einzelnen, passenden Akku bis 300 Wh. Ihre Stärke liegt gerade darin, dass sie nicht alles sein will: definierter Innenraum, definierte Energiegrenze und definierte Installation.

Wer diese Grenzen ernst nimmt, bekommt für 79 Euro eine nachvollziehbar konstruierte Schutzebene. Wer sie ignoriert, kauft nur ein Stahlgehäuse. Der beste Kauf ist deshalb manchmal die Größe L, manchmal eine größere Variante und manchmal ein professionell geplantes Ladesystem.
