ERATAC Blockmontage berechnen: Montagehöhe, Objektivfreiheit und Vorneigung richtig wählen
Die falsche Montagehöhe macht selbst ein sehr gutes Zielfernrohr unnötig schlecht: zu niedrig kollidiert mit Objektiv, Deckel, Schiene oder Vorsatzadapter; zu hoch verschlechtert Anschlag, Kopfposition und Wiederholbarkeit. Hier bekommst du die saubere Black-Raptor-Rechnung für ERATAC Blockmontagen.
Kurzantwort
Für ERATAC-Montagen rechnest du in der Praxis meist mit BH = Schienenoberkante bis Ringunterkante. Die Formel lautet: benötigte BH = (Objektiv außen - Mittelrohr) / 2 + gewünschte Luft + Zubehörreserve + Neigungsreserve - Hindernisabstand unter Schiene. Danach wählst du die nächste ERATAC-Höhe, die mindestens diesen Wert erreicht.
ERATAC Montagehöhen-Rechner
Der Rechner arbeitet mit ERATAC-BH: Schienenoberkante bis Ringunterkante. Zusätzlich zeigt er die optische Achshöhe über der Schiene.
Rechner wird geladen.
Hinweis: Messfehler, Schienenneigung, Laufkontur, Objektivdeckel und Vorsatzadapter können zusätzliche Reserve erfordern. Ergebnis immer am realen Setup prüfen.
Die wichtigste Unterscheidung: Ringmitte oder Ringunterkante?
Montagehöhen werden nicht überall gleich angegeben. Manche Hersteller meinen die Höhe von der Schiene bis zur optischen Achse beziehungsweise Ringmitte. Bei ERATAC-/Recknagel-Logik ist in vielen Produktvarianten die BH entscheidend: die Bauhöhe von der Schienenoberkante bis zur Ringunterkante. Das ist kein Detail, sondern der häufigste Rechenfehler.
| Höhenangabe | Was sie beschreibt | Rechnung |
|---|---|---|
| Schiene bis Ringmitte | optische Achse des Zielfernrohrs über der Picatinny-Schiene | Objektiv außen / 2 + Luft + Zubehör - Hindernisabstand |
| ERATAC BH | Schiene bis Ringunterkante, also Unterseite des Mittelrohrs | (Objektiv außen - Mittelrohr) / 2 + Luft + Zubehör - Hindernisabstand |
| Achshöhe aus ERATAC BH | praktische Höhe der optischen Achse | BH + Mittelrohr / 2 |
Welche Maße du wirklich brauchst
- Objektiv-Außendurchmesser: Nicht nur 50, 56 oder 60 mm aus dem Modellnamen. Messe die Objektivglocke inklusive Gehäuse. Wenn Deckel, Wabenfilter oder Adapter dauerhaft montiert werden, rechne deren Stärke mit ein.
- Mittelrohrdurchmesser: 30, 34 oder 36 mm müssen exakt zur Montage passen. Eine 34-mm-Montage ist keine flexible Lösung für 30 mm.
- Gewünschte Luft: 2 mm sind sehr knapp, 3 mm ist ein sinnvoller Startwert, 4-5 mm sind bei Deckel, Schmutz, Wärmebildadapter oder harter Nutzung oft entspannter.
- Höchstes Hindernis unter dem Objektiv: Bei AR-Plattformen ist der Handguard oft nahe an der Schienenlinie. Bei Repetierern liegt der Lauf meist tiefer. Je genauer du misst, desto weniger Reserve musst du raten.
- Vorneigung und Zubehör: 20 MOA, 70 MOA oder 0-20 MRAD können am vorderen Objektivbereich Reserve kosten. Lange Sonnenblende oder Vorsatzadapter verstärken das.
Beispielrechnung mit ERATAC BH
Angenommen: Objektiv außen 63 mm, Mittelrohr 34 mm, gewünschte Luft 3 mm, keine zusätzliche Bauhöhe durch Deckel, keine gemessene Absenkung zum Lauf, 1,5 mm Sicherheitsreserve wegen Vorneigung/Zubehör.
(63 - 34) / 2 + 3 + 1,5 = 19,0 mm. Du solltest also mindestens BH 20 wählen. Für eine klassische ERATAC Blockmontage mit Schraubklemmung 0-20 MRAD passt BH20 rechnerisch. Wenn Deckel, Wabenfilter oder Vorsatzadapter dazu kommen, kann BH25 sinnvoller sein.
Fehlkauf vermeiden: Rechne nie nur mit dem Objektivwert aus dem Zielfernrohrnamen. Ein 56-mm-Glas kann außen deutlich größer sein. Genau dieser Unterschied entscheidet, ob die Montage passt.
Vorneigung: 20 MOA, 70 MOA oder 0-20 MRAD?
Vorneigung ist keine Frage von „besser“, sondern von Distanz, Kaliber, Optikverstellweg und Nullung. 20 MOA entsprechen ungefähr 5,82 MRAD und rund 58 cm auf 100 m. 20 MRAD entsprechen ungefähr 68,8 MOA und 200 cm auf 100 m. 70 MOA ist eine sehr spezielle Long-Range-Richtung. Wer das nicht braucht, sollte nicht blind vorgeneigt kaufen.
Für normale Jagd- und Range-Distanzen kann 0 MOA sauberer sein. Für Long Range oder Optiken mit begrenztem Höhenweg kann Vorneigung sinnvoll sein. Wichtig bleibt: Die Vorneigung verschiebt den Höhenverstellbereich, löst aber keine falsche Objektivfreiheit.
Welche ERATAC Blockmontage passt nach der Rechnung?
| Produkt | Typische Höhenlogik | Wann sinnvoll |
|---|---|---|

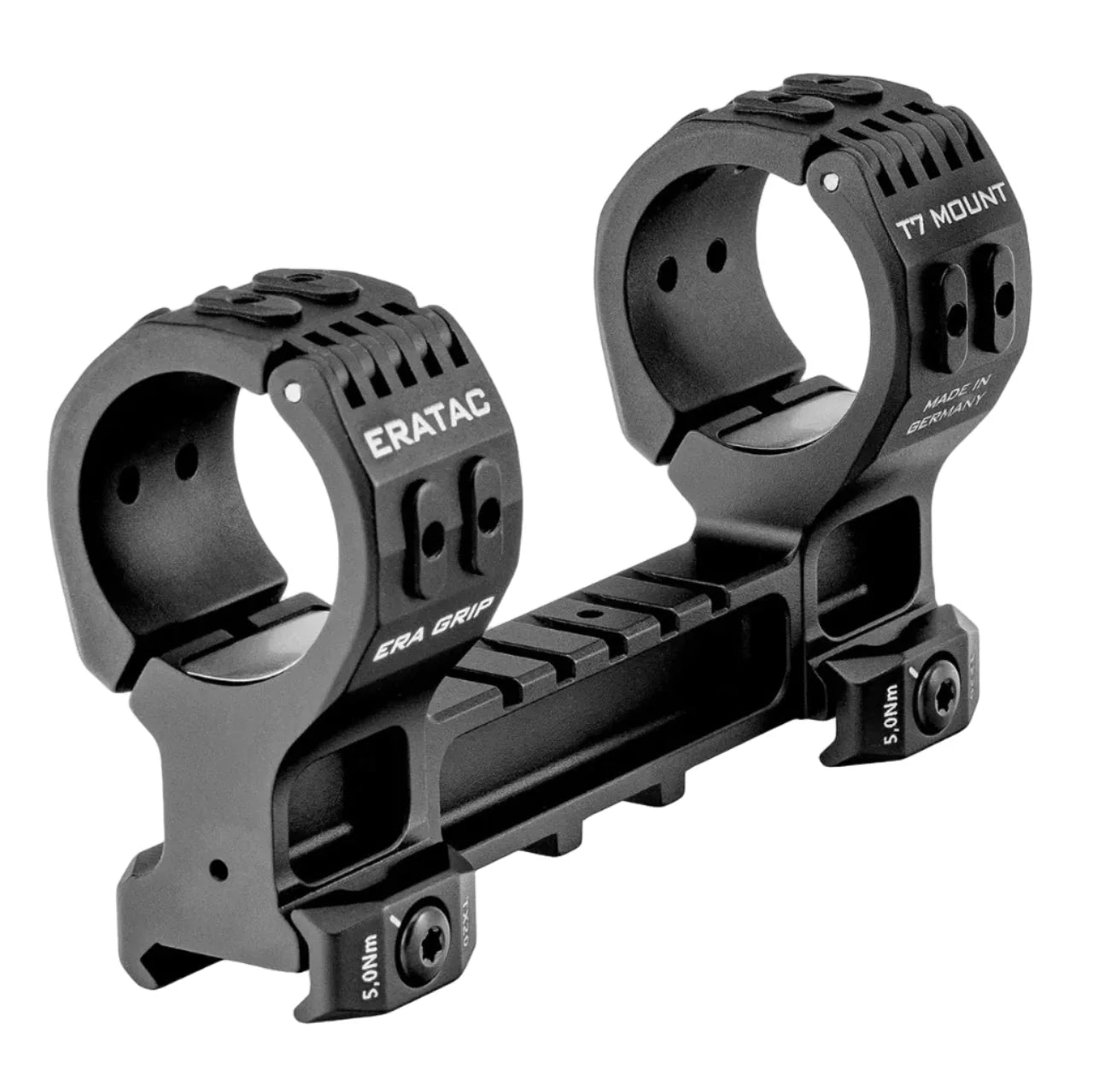

| ERATAC T7 Blockmontage | 30/34/36 mm, 0/20 MOA, BH 13 bis 33 mm je nach Variante | moderne Systemmontage mit ERA-Grip, vielen Höhen und T7-Zubehörschnittstellen |
| ERATAC Blockmontage Schnellspann 0-20 MRAD | BH20/BH25/BH30 je nach Durchmesser | Wechseloptik, Transport, einstellbare Vorneigung |
| ERATAC Blockmontage Schraubklemmung 0-20 MRAD | BH20/BH25/BH30 je nach Durchmesser | dauerhaft montiertes Präzisionssetup mit einstellbarer Vorneigung |
| ERATAC Blockmontage Schnellspann 70 MOA | BH20/BH25/BH30 je nach Durchmesser | spezielle Distanz-Setups mit sehr großer Vorneigung |
| ERATAC Ultralight Blockmontage | gewichtsoptimierte Höhenvarianten, abhängig von Durchmesser und MOA | leichtere Setups, AR/LPVO, verlängerte Bauform |
Praxis-Tipp aus der Montagearbeit
Die niedrigste gerade noch passende Montage ist nicht immer die beste. Zu niedrig kann Deckel, Adapter, Vorsatztechnik, Handguard, Laufwärme oder Schmutz zum Problem machen. Zu hoch verschlechtert Kopfposition und Anschlag. Der Sweet Spot ist meistens: niedrig genug für einen natürlichen Anschlag, hoch genug für reale Luft und Zubehör.
Nach der Montage endet die Rechnung nicht. Prüfe Augenabstand, Absehen, Drehmoment, Kontrollschuss und Wiederholbarkeit. Für das Ausrichten ist die ERATAC ZFIX-Ausrichthilfe sinnvoll, sie ersetzt aber keinen Drehmomentschlüssel und keine saubere Montagekontrolle.
Passende Produkte
ERATAC Blockmontage 30/34/36 mm – Schnellspannhebel – 0–20 MRADEinstellbare 0-20-MRAD-Blockmontage mit Schnellspannhebel für Wechselbedarf.
ERATAC Blockmontage 30/34/36 mm – Schraubklemmung – 0–20 MRADEinstellbare 0-20-MRAD-Blockmontage mit Schraubklemmung für dauerhafte Setups.
FAQ
Wie berechne ich die richtige ERATAC Blockmontage-Höhe?
Für ERATAC-BH rechnest du: (Objektiv-Außendurchmesser minus Mittelrohrdurchmesser) geteilt durch 2, plus gewünschte Luft, plus Zubehör- und Sicherheitsreserve, minus Abstand des Hindernisses unter der Schienenoberkante.
Warum reicht der angegebene Objektivdurchmesser des Zielfernrohrs nicht?
Der Wert 50, 56 oder 60 mm beschreibt meist die Linse, nicht den Außendurchmesser der Objektivglocke. Für die Montagehöhe brauchst du den Außendurchmesser inklusive Gehäuse, Deckel und Zubehör.
Was bedeutet BH bei ERATAC?
Im Black-Raptor-/ERATAC-Kontext wird BH als Bauhöhe beziehungsweise Montagehöhe von der Schienenoberkante bis zur Ringunterkante genutzt. Die optische Achshöhe ergibt sich aus BH plus halbem Mittelrohrdurchmesser.
Wann brauche ich 20 MOA oder 0-20 MRAD Vorneigung?
Vorneigung ist sinnvoll, wenn auf Distanz mehr Höhenverstellweg gebraucht wird. Für normale Distanzen ist 0 MOA oft sauberer. Vorneigung ersetzt aber nie eine korrekt berechnete Objektivfreiheit.
Weiterführende Black-Raptor-Ratgeber
Montagehöhe, Vorneigung und Absehen-Ausrichtung gehören zusammen. Diese Beiträge und Shopbereiche führen weiter:
Passende Ratgeber
Quellenbasis: Black-Raptor-Produktseiten zu ERATAC T7, ERATAC Blockmontagen, Ultralight und ZFIX; ERATAC/Recknagel Herstellerinformationen; Wettbewerbsartikel nur zur Suchintention geprüft, nicht inhaltlich übernommen.
