QD-Fehler in vier Ebenen trennen

QD ist ein System aus mindestens drei Teilen

Der sichtbare Druckknopf ist nur ein Teil der Verbindung. Zum System gehören der männliche Wirbel mit Verriegelungskugeln, die weibliche Buchse oder Aufnahme und deren Befestigung an Schaft, Handschutz oder Schiene. Zusätzlich muss das Gurtband passend durch den Bügel geführt sein. Fällt die Waffe ab, kann der Fehler an jeder dieser Ebenen liegen. Ein neuer Wirbel heilt keine lose M-LOK-Aufnahme; ein fester Adapter heilt keine verschlissene Verriegelung.

Für die Diagnose wird das System getrennt betrachtet. Erst prüfst du, ob der Adapter fest mit der Plattform verbunden ist. Danach wird der Wirbel ohne Riemen auf vollständige Rastung geprüft. Anschließend folgt die Gurtführung. Teile verschiedener Hersteller können nominell denselben QD-Standard verwenden und trotzdem ungünstige Toleranzen bilden. Ein einzelner erfolgreicher Klick ist deshalb kein Belastungsnachweis.

Sofortmaßnahme bei unbeabsichtigtem Lösen

Hat sich ein QD-Wirbel einmal unbeabsichtigt gelöst, wird die Waffe entladen und das Setup nicht weiter am Riemen getragen. Prüfe, ob der Knopf versehentlich durch Ausrüstung gedrückt wurde oder der Wirbel ohne Knopfdruck herauskommt. Wiederholtes Einstecken bis es scheinbar hält verschiebt das Risiko nur. Markiere das betroffene Paar aus Wirbel und Buchse, damit Teile beim Vergleich nicht vertauscht werden.

Ein QD darf erst wieder genutzt werden, wenn Rastung und Aufnahme nachvollziehbar funktionieren. Lässt sich der Fehler reproduzieren, werden die betroffenen Komponenten ersetzt oder dem Hersteller/Service vorgelegt. Bohren, Feilen oder Aufweiten an sicherheitsrelevanten Schnittstellen ist keine Diagnose. Bei integrierten Buchsen in Schaft oder Handschutz muss die Waffen- oder Bauteilanleitung beachtet werden.

Vollständig einstecken und Zugprobe durchführen

Beim Einsetzen wird der Knopf vollständig gedrückt, der Zapfen bis Anschlag eingeführt und der Knopf losgelassen. Danach wird ohne Knopfdruck axial gezogen. Der Wirbel muss gehalten werden und der Knopf vollständig zurückkehren. Diese kurze Zugprobe gehört nach jedem Umstecken in den Ablauf. Sie erfolgt an der entladenen Waffe über sicherer Unterlage, nicht erst beim Laufen.

Achte darauf, dass Gurtband oder Kleidung den Knopf nicht dauerhaft berühren. Eine Buchse an ungünstiger Position kann beim Anschlagen gegen Plate Carrier, Rucksackriemen oder Jacke gedrückt werden. Das ist ein Platzierungsproblem, auch wenn jedes Einzelteil technisch intakt ist. Die Lösung ist eine andere Aufnahmeposition oder Schnittstelle, nicht ein blockierter Knopf.

Schmutz und Korrosion sachlich prüfen

Sand, getrockneter Schlamm, Fasern oder Korrosion können Kugeln und Federweg stören. Sichtprüfung und Pflege erfolgen nach Herstellerangabe. Kein dickes Fett, kein aggressives Lösemittel und kein Schleifpapier auf Verdacht: Rückstände können neuen Schmutz binden oder Maße verändern. Der Magpul QD Sling Swivel ist laut Hersteller aus Stahl; UTG nennt für seinen Standardwirbel ebenfalls Stahl. Materialangabe ersetzt keine Zustandsprüfung.

Betätige den Knopf ohne Last mehrfach und beobachte, ob er jedes Mal vollständig zurückkehrt. Sind Kugeln beschädigt, ungleichmäßig beweglich oder fehlt Federdruck, wird der Wirbel ersetzt. Eine Buchse wird mit Licht auf Grat, Fremdkörper und ungewöhnlichen Abrieb geprüft. Unbekannte Beschädigungen gehören zum Service, nicht in einen improvisierten Härtetest.

Adaptermontage getrennt kontrollieren

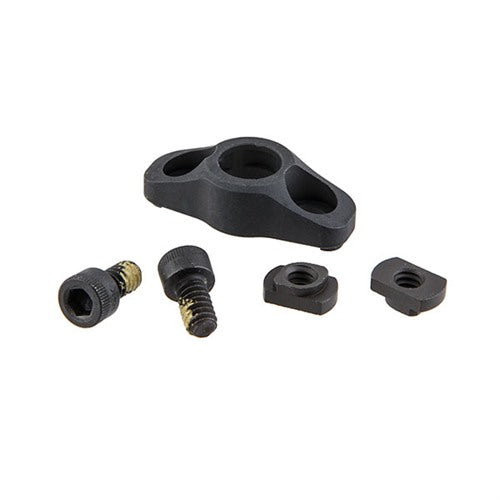

Eine M-LOK- oder Picatinny-Aufnahme kann fest wirken und sich unter wechselnder Zugrichtung dennoch bewegen. Prüfe korrekte Nut, Anlagefläche, Schrauben und T-Nuten nach der Anleitung des konkreten Adapters. Magpul warnt in der Montageanleitung ausdrücklich vor Überdrehen. Leapers veröffentlicht für seinen TLUSW001 unterschiedliche Drehmomente für Metall- und Polymerrail. Diese Werte dürfen nicht auf andere Produkte übertragen werden.

Wenn der Adapter rotiert, wandert oder eine Schraube sich löst, wird das Setup nicht weiter belastet. Gewindesicherung nur verwenden, wenn Hersteller oder Waffenanleitung sie vorsehen. M-LOK, KeyMod und Picatinny sind unterschiedliche Schnittstellen. Ein Kombiprodukt muss in der tatsächlich gewählten Variante bestellt und montiert werden; der Produktname allein bestätigt nicht die montierte Ausführung.

Anti-Rotation ist nicht dasselbe wie Verriegelung

Anti-Rotation begrenzt, wie weit der Wirbel in der Buchse drehen kann. Sie soll Gurtverdrehung und Verheddern reduzieren. Die Haltefunktion entsteht dagegen durch Verriegelungskugeln und Nut. Ein frei drehender Wirbel kann sicher verriegelt sein; ein kaum drehender Wirbel kann trotzdem schlecht eingerastet sein. Diagnose und Kaufberatung müssen diese Eigenschaften trennen.

Magpul und UTG bieten Aufnahmen mit begrenzter Rotation. Das kann bei einem Zweipunktriemen hilfreich sein, wenn der Gurt wiederholt um sich selbst wandert. Bei bestimmten Bewegungen kann freie Rotation jedoch gewünscht sein. Entscheidend ist die Gurtführung im realen Setup, nicht die pauschale Behauptung, eine Variante sei immer überlegen.

Kompatibilität über Maße und Aufgabe prüfen

Der UTG TL-QDSW08A nennt einen Zapfendurchmesser von 0,37 Zoll und eine ein Zoll breite Schlaufe. Magpul nennt seinen QD Swivel für Gurte bis 1,25 Zoll. Schon die Bügelbreite muss also zum Gurtband passen. Ein zu breiter Gurt kann knicken, ein zu schmaler Gurt wandern. Bei vormontierten QDM-Systemen wie MS1 QDM oder MS4 QDM ist die Hardware bereits auf den Riemen abgestimmt.

Beim Einzelkauf werden Aufnahmeart, Zapfenstandard, Gurtbreite, Rotationsbedarf und Einbauort gemeinsam geprüft. Der günstigste Wirbel ist nicht automatisch der günstigste Aufbau, wenn zusätzlich Adapter und neues Gurtband nötig werden. Umgekehrt ist ein kompletter Premiumriemen unnötig, wenn nur ein nachweislich verschlissener Wirbel ersetzt werden muss.

Dokumentierter Kontrollablauf

Notiere betroffene Waffe, Aufnahme, Wirbel, Einbauort und Symptom. Prüfe entladen: Adapterfestigkeit, sichtbaren Zustand, Knopfrücklauf, vollständiges Einrasten, axiale Zugprobe und unbeabsichtigte Knopfkontakte. Wiederhole den Test mit klar gekennzeichnetem Referenzwirbel nur, wenn dieser zur Buchse passt. So lässt sich eingrenzen, ob der Fehler dem Wirbel, der Buchse oder deren Paarung folgt.

Nach Montagearbeiten folgt eine Funktionskontrolle gemäß Waffen- und Zubehöranleitung. Für berufliche oder dienstliche Nutzung gelten zusätzlich interne Freigaben und Prüfprozesse. Ein Blogartikel kann die Fehlersuche strukturieren, aber keine Bauteilprüfung durch qualifiziertes Personal ersetzen. Wenn Zweifel an Rastung oder Plattformbefestigung bleiben, wird das Setup nicht getragen.

Referenzvergleich ohne Teilechaos

Ein Referenzvergleich ist nur aussagekräftig, wenn jedes Teil gekennzeichnet bleibt. Nenne Wirbel A, Wirbel B, Buchse 1 und Buchse 2. Prüfe A/1, danach B/1 und erst dann dieselben Wirbel an Buchse 2. So wird sichtbar, ob der Fehler dem Wirbel, der Buchse oder nur einer Paarung folgt. Jeder Test beginnt mit Sichtprüfung, vollständigem Einsetzen und kontrollierter Zugprobe über einer gepolsterten Unterlage.

Wer mehrere unmarkierte Wirbel gleichzeitig umsteckt, verliert die Fehlerkette. Eine gute Paarung beweist außerdem nicht, dass ein anderes Paar sicher ist. Dokumentiere, ob der Knopf vollständig zurücksteht, ob der Wirbel axial gehalten wird und ob ungewöhnlich viel Spiel besteht. Belastungsprüfungen jenseits der Herstelleranleitung sind nicht erforderlich und können Bauteile oder Waffe beschädigen.

Wiederkehrende Kontrolle im Nutzungsplan

QD-Systeme werden nicht nur einmal bei der Montage geprüft. Vor Nutzung gehören Rastung und kurze Zugprobe in den Ablauf; nach Sturz, starker Verschmutzung oder auffälligem Spiel folgt eine vertiefte Kontrolle. In einem gemeinsam genutzten Setup wird festgelegt, wer Veränderungen an Wirbeln, Buchsen und Adaptern dokumentiert. Das verhindert, dass ein getauschtes Kleinteil unbemerkt die gesamte Paarung verändert.

Kontrollintervalle richten sich nach Hersteller, Nutzung und Umgebung. Häufiges Umstecken, Sand, Feuchtigkeit und schwere Systeme erhöhen den Prüfbedarf. Das ist keine pauschale Lebensdauerangabe. Gibt es keine belastbare Verschleißgrenze, wird nicht erfunden: ungewöhnlicher Abrieb, unvollständige Rastung oder reproduzierbares Lösen sind ausreichende Gründe, das Teil aus dem Betrieb zu nehmen und qualifiziert prüfen zu lassen.
