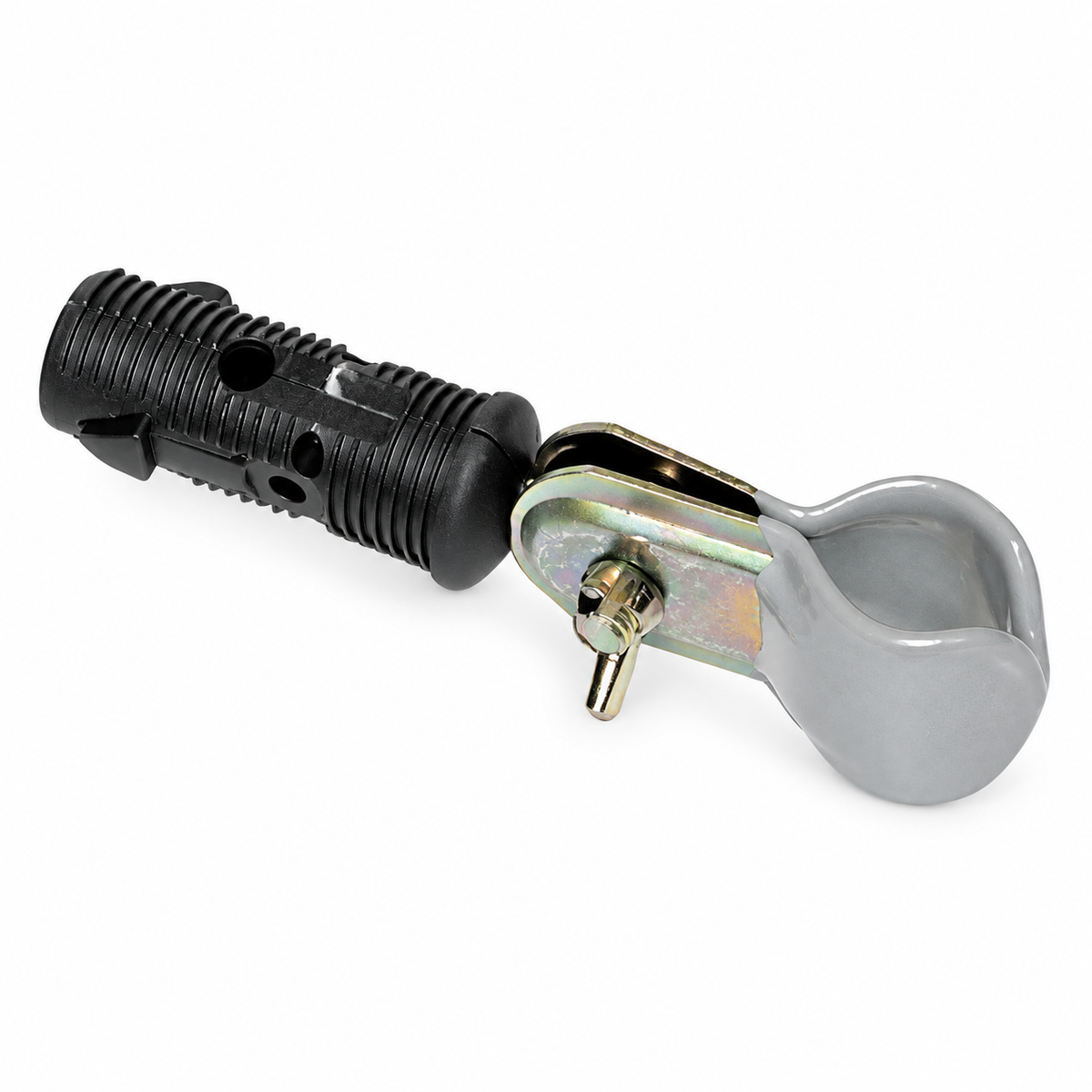

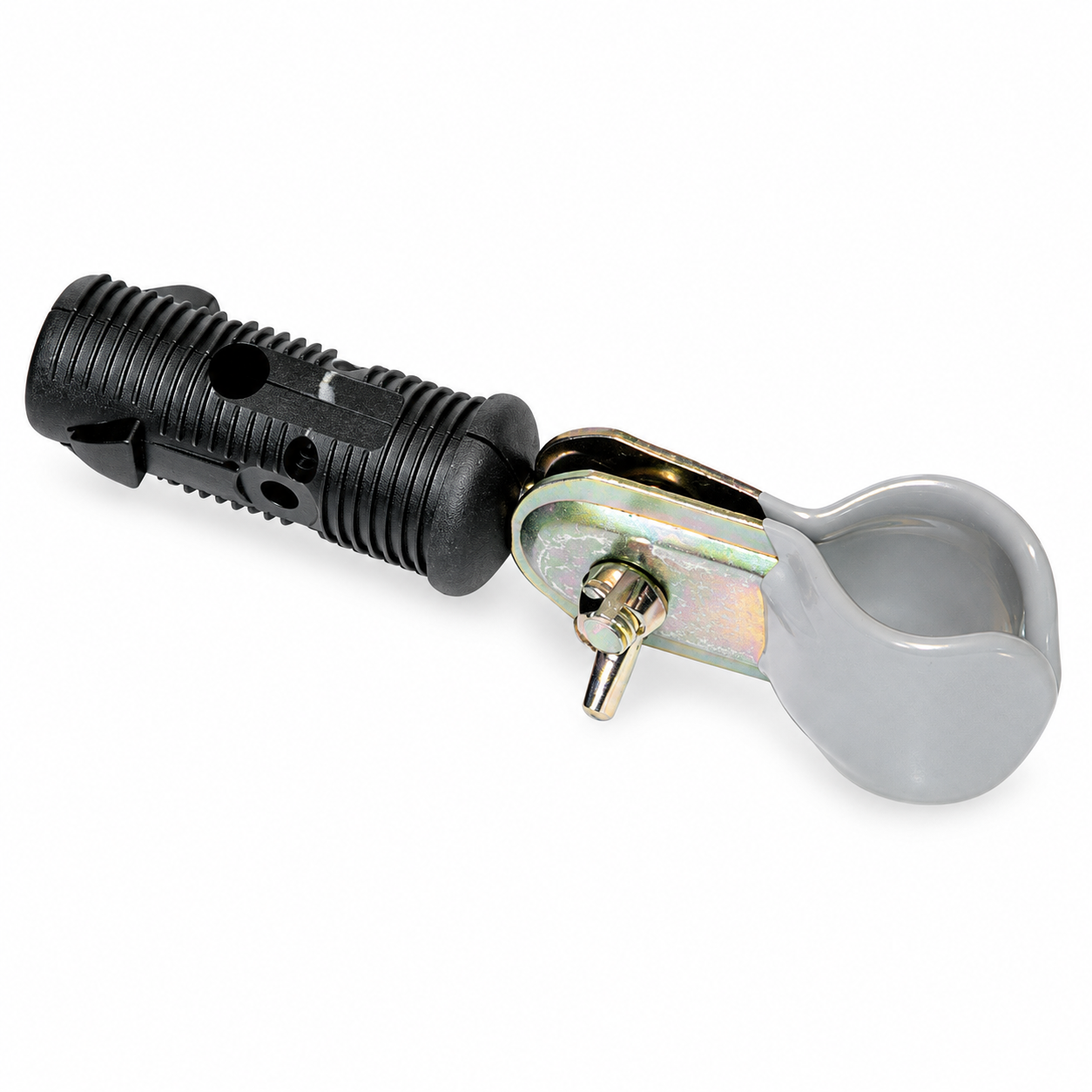

Alu-Line EasySystem Öse mit Schelle Ø 28 mm – für Rohr Ø 19–22 oder 25–28 mm

Wenn an einem Reisevorzelt eine Gestängeverbindung ergänzt oder ein verschlissenes Endstück ersetzt werden soll, entscheidet nicht nur die sichtbare Öse über die Passform. Diese Alu-Line EasySystem-Baugruppe kombiniert eine Öse mit Anschlussgröße Ø 28 mm und eine Schelle für einen von zwei Rohrbereichen.

Die Auswahl im Shop bezieht sich auf den Außendurchmesser des vorhandenen Gestängerohrs: Ø 19–22 mm oder Ø 25–28 mm. Die Öse bleibt bei beiden Varianten Ø 28 mm. So lässt sich die richtige Kombination gezielt nachmessen, statt nach dem Produktfoto zu raten.

• Ösen-/Anschlussgröße Ø 28 mm
• zwei wählbare Klemmbereiche für unterschiedliche Gestängerohre
• Teil des Alu-Line EasySystem-Gestängeprogramms
• schraubenlose Klemmung für passende Rohre
• für Reparatur, Austausch oder Ergänzung am Reisevorzelt

Zwei Maße – und beide müssen passen

Die Schreibweise „28/19–22“ oder „28/25–28“ beschreibt zwei verschiedene Schnittstellen. Die erste Zahl steht für die Öse. Der zweite Bereich benennt das Rohr, an dem die Schelle sitzt. Wer nur den größten sichtbaren Durchmesser misst, kann deshalb trotz vermeintlich passender Angabe die falsche Variante bestellen.

Ausbilder-Tipp: Miss das vorhandene Rohr mit einem Messschieber an einer geraden, unverformten Stelle. Lack, Kunststoffkappen, alte Schellen und aufgeweitete Rohrenden können das Ergebnis verfälschen. Entscheidend ist der reale Außendurchmesser dort, wo die neue Schelle sitzen soll.

Welche Aufgabe übernimmt die Öse mit Schelle?

Das Bauteil schafft an einem passenden Gestängerohr eine runde Anschlussstelle. Dort kann ein konstruktiv passendes Stangenende oder Gegenstück der Vorzeltkonstruktion geführt werden. Das ist besonders bei Reparaturen oder individuellen Gestängekonfigurationen nützlich, wenn die Stange selbst weiterverwendet werden kann und nur der Anschluss fehlt oder beschädigt ist.

Die Öse ist kein vollständiger Aufstellstab und ersetzt keine Teleskopstange. Sie ist außerdem keine geprüfte Zurröse für Spanngurte, Ladungssicherung oder hohe Zuglasten. Vor dem Kauf müssen deshalb sowohl der Rohraußendurchmesser als auch das Gegenstück für die 28-mm-Öse geprüft werden.

Praxis-Tipp: Fotografiere die alte Verbindung vor dem Zerlegen aus zwei Richtungen. So bleiben Lage der Öse, Bewegungsrichtung und Einbaureihenfolge nachvollziehbar. Das ist bei spiegelbildlichen Gestängepunkten deutlich zuverlässiger als eine Erinnerung nach dem Ausbau.

Variante richtig auswählen

Wähle Ø 19–22 mm, wenn das Rohr an der Klemmstelle innerhalb dieses kleineren Bereichs liegt. Für stärkere Rohre innerhalb Ø 25–28 mm ist die große Schelle vorgesehen. Liegt dein Messwert dazwischen oder außerhalb beider Bereiche, ist keine der angebotenen Varianten eindeutig passend.

Prüfe anschließend die Gegenseite: Die angebotene Öse hat bei beiden Varianten Ø 28 mm. Benötigt deine Konstruktion stattdessen eine kleinere Öse, findest du im Shop die Alu-Line Öse mit Schelle Ø 25 mm oder die Alu-Line Öse mit Schelle Ø 22 mm. Für einen kompletten Stab ist der Alu-Line EasySystem Aufstellstab Ø 28 mm die sinnvollere Vergleichsoption.

Montagehinweis: Erst trocken ansetzen und prüfen, ob die Schelle spannungsfrei am Rohr sitzt und die Öse in der vorgesehenen Bewegungsrichtung ausgerichtet ist. Nicht mit Gewalt über ein zu starkes Rohr drücken und einen zu kleinen Rohrdurchmesser nicht durch provisorische Einlagen ausgleichen.

Material und Einsatzbereich

Für die Baugruppe werden Kunststoff und Stahl angegeben. Das EasySystem-Programm ist auf leichte bis mittelschwere Reisezelte ausgerichtet. Diese Einordnung ist kein Belastungswert: Für Dauerstandzelte, Sturmabspannungen oder sicherheitsrelevante Konstruktionen muss die gesamte Gestängeverbindung nach Herstellerfreigabe ausgelegt sein.

Die schraubenlose Klemmung erleichtert den Austausch an passenden Rohren. Sie ersetzt aber nicht die Passformprüfung. Eine Verbindung, die Spiel hat, schräg sitzt oder nur unter hoher Vorspannung montiert werden kann, sollte nicht belastet werden.

Unsere Einschätzung

Der entscheidende Vorteil liegt nicht in einer universellen Passform, sondern in der klaren Kombination zweier Maße. Wer Rohr und Gegenstück sauber prüft, kann ein vorhandenes EasySystem-Gestänge gezielt ergänzen, ohne eine komplette Stange zu ersetzen.

Kaufen, wenn: du eine Ø-28-mm-Öse benötigst, dein Rohr sicher in einen der beiden Klemmbereiche fällt und die Anschlussgeometrie deines Vorzelts bekannt ist.

Nicht kaufen, wenn: du nur „28 mm“ am Rohr abgelesen hast, eine Zurröse suchst, das Gegenstück unklar ist oder das Rohr außerhalb der angebotenen Bereiche liegt.

Technische Daten

Lieferumfang

Geliefert wird eine Alu-Line EasySystem Öse mit Schelle in der gewählten Rohrgröße. Zeltstange, Gegenstück, komplettes Vorzelt und weiteres Gestängezubehör sind nicht enthalten.
