BLACK RAPTOR · CAMPING PREMIUM · FAHRZEUGFENSTER

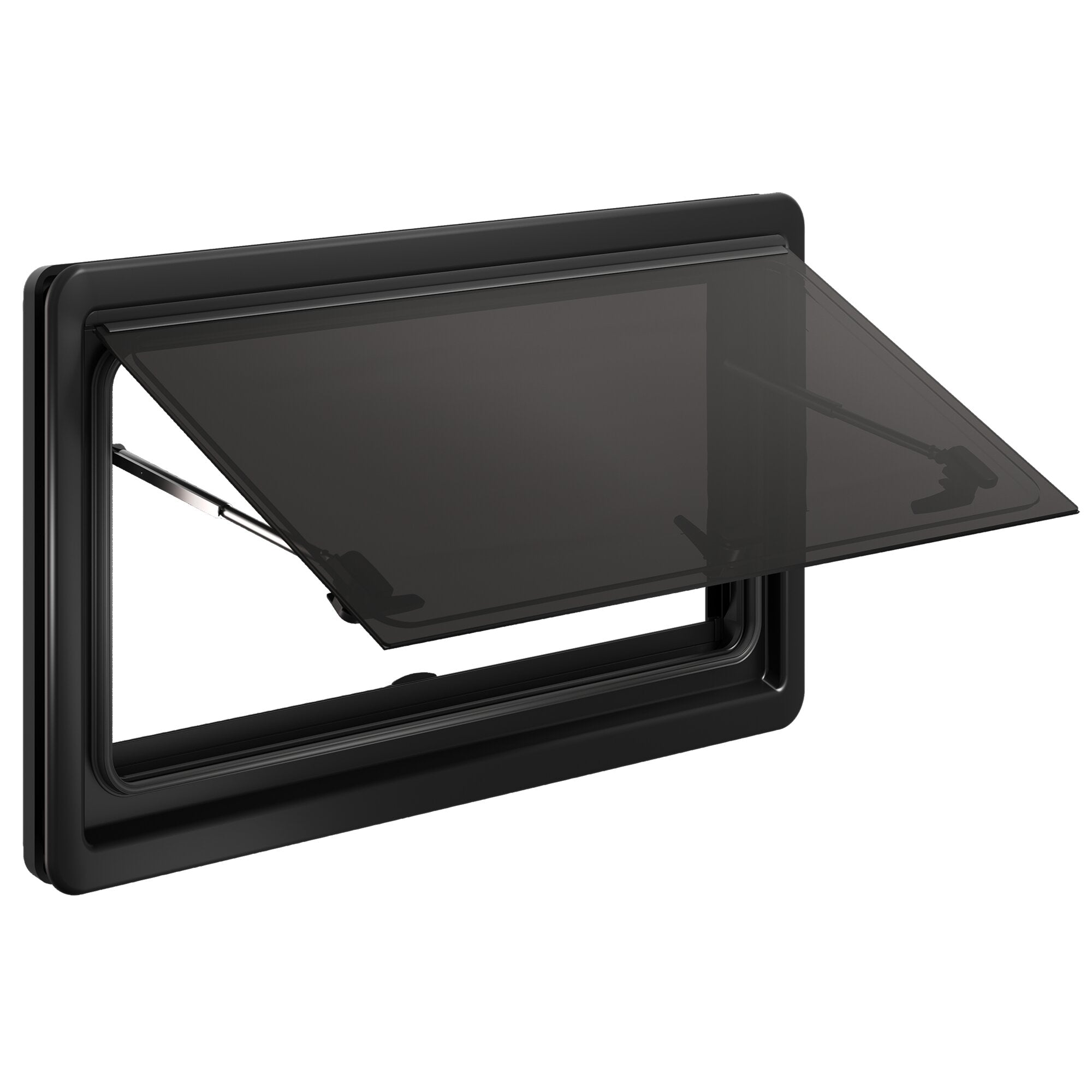

Dometic PUR-Win S10 Ausstellfenster – 20 Größen, schwarzer Innenrahmen
Flächenbündige, dunkel getönte Doppel-Acrylverglasung, integriertes Verdunkelungsrollo und Fliegengitter: Das Dometic PUR-Win S10 ist eine moderne Fensterlösung für Caravan, Reisemobil und geeignete Campervans. Dieses Produkt bietet 20 unterschiedliche Größenvarianten. Die richtige Wahl hängt von der konkreten Hersteller-Ausführung und dem freigegebenen Wandausschnitt ab – nicht allein von der Abbildung.
20 Varianten
eindeutig über SKU wählen
Schwarz
Innen- und Außenrahmen
2-fach Acryl
getönt und flächenbündig
Kaufberatung: Warum S10 statt irgendeinem Ersatzfenster?
Das S10 kombiniert einen robusten Polyurethanrahmen mit Doppel-Acrylverglasung. Der dunkel getönte Abschluss wirkt außen ruhig und modern; innen sind Verdunkelung und Insektenschutz bereits in das Fenstersystem integriert. Dometic bewirbt für den Polyurethanrahmen einen 15-jährigen Wetterschutz im Rahmen der geltenden Garantiebedingungen. Es handelt sich um ein Ausstellfenster – kein Schiebefenster und keine Dachhaube.
Passt grundsätzlich, wenn …
- du ein ausstellbares Seitenfenster für Caravan, Campervan oder Reisemobil benötigst;
- die vorgesehene Einbaufläche gemäß Herstelleranleitung zum ausgewählten S10-Modell passt;
- du schwarz getönten Außenabschluss und schwarzen Innenrahmen möchtest;
- Ausschnitt, Wandstärke und Einbaulage konkret geprüft wurden.
Passt nicht ohne weitere Prüfung, wenn …
- du ein S10-Schiebefenster benötigst;
- du eine andere Rahmenfarbe oder ein S4-Ersatzteil erwartest;
- du aus einer alten Fenstergröße direkt auf das neue Ausschnittmaß schließt;
- die Fahrzeugwand Leitungen, Verstärkungen oder ungeeignete Krümmung aufweist.
Fehlkauf vermeiden: Bestellmaß, Ausschnittmaß und Außenmaß unterscheiden
Bei Fahrzeugfenstern bedeuten Bestellgröße, Ausschnittöffnung und äußere Rahmenabmessung nicht automatisch dasselbe. Besonders wichtig: Die Shopify-Varianten enthalten teils ungewöhnliche Maßbezeichnungen, etwa „403 × 154 mm“ bei FRA207611. Diese Angaben dürfen nicht ungeprüft als Sägeschablone verwendet werden. Maßgeblich sind stets die Dometic-Einbauzeichnung und die über die SKU zugeordnete Fensterausführung.
Beispiel für die Größe 800 × 450 mm / FRA207619: Nach den artikelspezifischen Fachhandelsdaten beträgt der Wandausschnitt 801 × 450 mm und das Gesamtmaß 846 × 481 mm. Ein zuvor vorhandenes Fenster mit der Aufschrift „800 × 450“ ist daher nicht automatisch ohne Anpassung austauschbar.
- Vorhandene Fensterkennung oder gewünschte Dometic-Teilenummer erfassen.
- Bestellgröße und SKU mit der untenstehenden Zuordnung vergleichen.
- Hersteller-Einbauzeichnung genau der gewählten Ausführung besorgen.
- Wandstärke, Krümmung und freie Fläche für Innenrahmen/Rollo prüfen.
- Eventuell erforderliche Distanzstücke, Befestigung und Abdichtung nach Anleitung festlegen.
- Erst nach diesen Prüfungen den Wandausschnitt verändern.
Alle 20 Größen im Shop – sichere Artikelauswahl
Die Spalte „Bestellgröße“ folgt der Hersteller-/Fachhandelszuordnung, die zweite Spalte gibt das aktuelle Shopify-Variantenlabel wieder. Bei Abweichungen hat die für die jeweilige SKU gültige Dometic-Zeichnung Vorrang. Alle Maße B × H.
| Bestellgröße |
Shop-Variantenmaß |
SKU |
| 350 × 500 mm |
348 × 498 mm |
FRA207610 |
| 500 × 300 mm |
403 × 154 mm |
FRA207611 |
| 500 × 350 mm |
500 × 348 mm |
FRA207612 |
| 500 × 450 mm |
500 × 448 mm |
FRA207613 |
| 500 × 500 mm |
500 × 499 mm |
FRA207614 |
| 700 × 300 mm |
700 × 298 mm |
FRA207615 |
| 700 × 400 mm |
702 × 398 mm |
FRA207616 |
| 700 × 450 mm |
702 × 448 mm |
FRA207617 |
| 700 × 500 mm |
700 × 498 mm |
FRA207618 |
| 800 × 450 mm |
801 × 450 mm |
FRA207619 |
| 900 × 400 mm |
902 × 398 mm |
FRA207620 |
| 900 × 500 mm |
902 × 499 mm |
FRA207622 |
| 900 × 550 mm |
902 × 549 mm |
FRA207623 |
| 1000 × 500 mm |
1002 × 499 mm |
FRA207624 |
| 1000 × 600 mm |
1002 × 599 mm |
FRA207625 |
| 1100 × 450 mm |
1103 × 448 mm |
FRA207626 |
| 1200 × 300 mm |
1201 × 297 mm |
FRA207627 |
| 1200 × 500 mm |
1203 × 500 mm |
FRA207628 |
| 1300 × 600 mm |
1297 × 599 mm |
FRA207629 |
| 1450 × 600 mm |
1454 × 599 mm |
FRA207630 |
Die Liste beschreibt Varianten, nicht pauschal freigegebene Ausschnittzeichnungen. Insbesondere ungewöhnliche oder widersprüchliche Shop-Maße vor Einbau explizit klären.
Belegte technische Eigenschaften der S10-Ausstellfensterfamilie
| Hersteller / Modellfamilie |
Dometic PUR-Win S10 |
| Fensterbauart |
Ausstellfenster, verschiedene Bestellgrößen |
| Verglasung |
Doppelte, dunkel getönte Acrylverglasung, flächenbündig |
| Rahmen |
Polyurethan, außen Schwarz, Innenrahmen Schwarz (RAL 9005 laut Fachhandel) |
| Integrierter Komfort |
Verdunkelungsrollo und Insektenschutz |
| Wandstärke |
S10-System laut Hersteller anpassbar für unterschiedliche Wandstärken bis 53 mm; Grundeinbau für 26 mm. Konkretes Befestigungs-/Distanzsystem prüfen. |
| Wetterschutz |
Hersteller bewirbt 15-jährigen Wetterschutz für den Polyurethanrahmen; Garantiebedingungen gelten |
| Beispielausführung 800 × 450 |
FRA207619: Ausschnitt 801 × 450 mm, Gesamtmaß 846 × 481 mm, ca. 7,1 kg |
Die Beispielmaße und das Beispielgewicht gelten nur für die genannte Variante. Die übrigen Varianten haben abweichende Außenabmessungen und Gewichte.
Lieferumfang – wichtig vor dem Bestellen
Liefergegenstand ist ein Dometic PUR-Win S10 Ausstellfenster in der gewählten Größe mit zugehörigem Rahmen und dem serienmäßig integrierten Verdunkelungs- und Insektenschutz-System. Dometic nennt das Fenster mit Anleitung als Grundlieferumfang.
Ob in der jeweiligen SKU weitere Befestigungs- oder Distanzteile enthalten sind, muss zur vorgesehenen Wandstärke geklärt werden. Zusätzliche Montage- und Dichtmittel, Anpassungsleisten oder Werkstattarbeiten sind nicht pauschal Bestandteil dieses Angebots. Die 20 angebotenen Größen sind alternative Ausführungen; es wird genau eine gewählte Variante geliefert.
Montage und Pflege – was ist zu beachten?
- Montageanleitung für die gewählte S10-Ausführung lesen; Fahrzeugaufbau, Leitungen und Versteifungen prüfen.
- Fensterposition so wählen, dass weder tragende Struktur noch innenliegende Ausstattung beschädigt wird. Erforderliche Karosserie- und Zulassungsfragen vor Schnitt klären.
- Ausschnitt ausschließlich nach zeichnungsbezogenen Maßen fertigen; Schnittkanten fachgerecht schützen, Abdichtung/Befestigung nach Dometic-Anleitung ausführen.
- Wandstärkenausgleich und Klemmbefestigung passend montieren; Fensterbewegung, Schließsystem und Rollofreiheit vor Abschluss prüfen.
- Nach Montage Dichtigkeit prüfen und das Fenster vor jeder Fahrt sicher verriegeln. Bei Schäden oder Undichtigkeiten Nutzung prüfen lassen.
Acrylglas nur mit geeigneten, weichen Hilfsmitteln reinigen; keine lösemittelhaltigen oder scheuernden Reiniger verwenden. Dichtungen und Scharniere sauber halten und regelmäßig auf Verschleiß prüfen.
FAQ – häufige Fragen
Wie unterscheidet sich die Bestellgröße vom Ausschnitt?
Das lässt sich nicht für alle Varianten pauschal gleichsetzen. Für 800 × 450 mm / FRA207619 beträgt der dokumentierte Ausschnitt 801 × 450 mm. Andere Größen haben eigene Zeichnungen.
Warum zeigt die Auswahl „403 × 154 mm“?
Dieses Shopify-Variantenlabel gehört zur SKU FRA207611, der nominalen 500 × 300-mm-Ausführung. Wegen der ungewöhnlichen Maßabweichung bitte vor dem Zuschneiden die Dometic-Zeichnung abgleichen.
Ist es ein Schiebefenster?
Nein, dies ist die Ausstellfenster-Familie S10. Dometic führt Schiebevarianten separat.
Ist der Innenrahmen weiß oder schwarz?
Dieses Angebot ist der schwarzen Innenrahmen-Ausführung zugeordnet. Weiße Varianten sind andere Artikel.
Sind Fliegengitter und Rollo enthalten?
Ja, sie gehören laut Dometic zu den integrierten Merkmalen der S10-Fensterserie.
Kann ich das Fenster in eine gebogene Fahrzeugwand einbauen?
Die S10-Serie ist für geeignete flache und leicht gewölbte Wände vorgesehen. Die konkrete Krümmung und Befestigung müssen zur Einbauanleitung passen.
Kann ich mein altes S4 durch S10 ersetzen?
Nicht ohne Prüfung von Ausschnitt, Rahmenabdeckung, Wandstärke und Herstellerfreigabe. Gleich klingende Bestellgrößen sind keine automatische Austauschgarantie.
Wer sollte den Einbau vornehmen?
Bei fehlender Caravan-/Karosserieerfahrung eine qualifizierte Fachwerkstatt. Falsch dimensionierte Ausschnitte und mangelhafte Abdichtung können teure Folgeschäden verursachen.
Black Raptor Fazit
Mit dem Dometic PUR-Win S10 Ausstellfenster erhältst du modernes, dunkel getöntes Fensterglas, stabilen Rahmen und integrierten Sicht- und Insektenschutz. Entscheidend ist aber die richtige SKU plus verifizierte Einbauzeichnung. Wir empfehlen: vorhandene Einbauöffnung, Fahrzeugwand und gewünschte Öffnungsart zuerst prüfen – und erst danach die passende der 20 Varianten wählen. So vermeidest du teure Fehlbestellungen und unnötige Arbeiten am Fahrzeug.
