UTG · 9–11 mm Dovetail · Picatinny

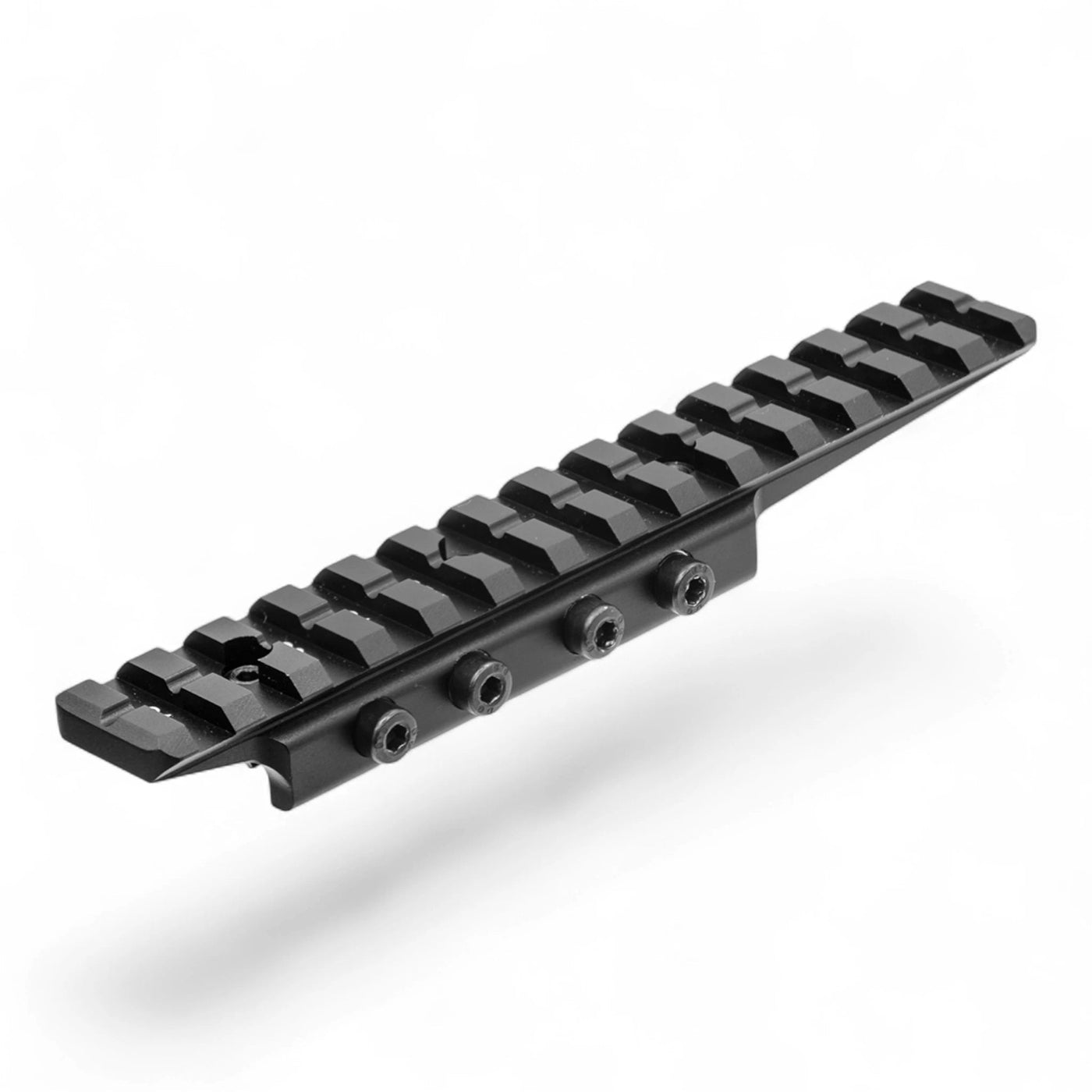

Universal Dovetail-to-Picatinny Adapter – moderne Optikmontagen auf klassischen Prismenschienen

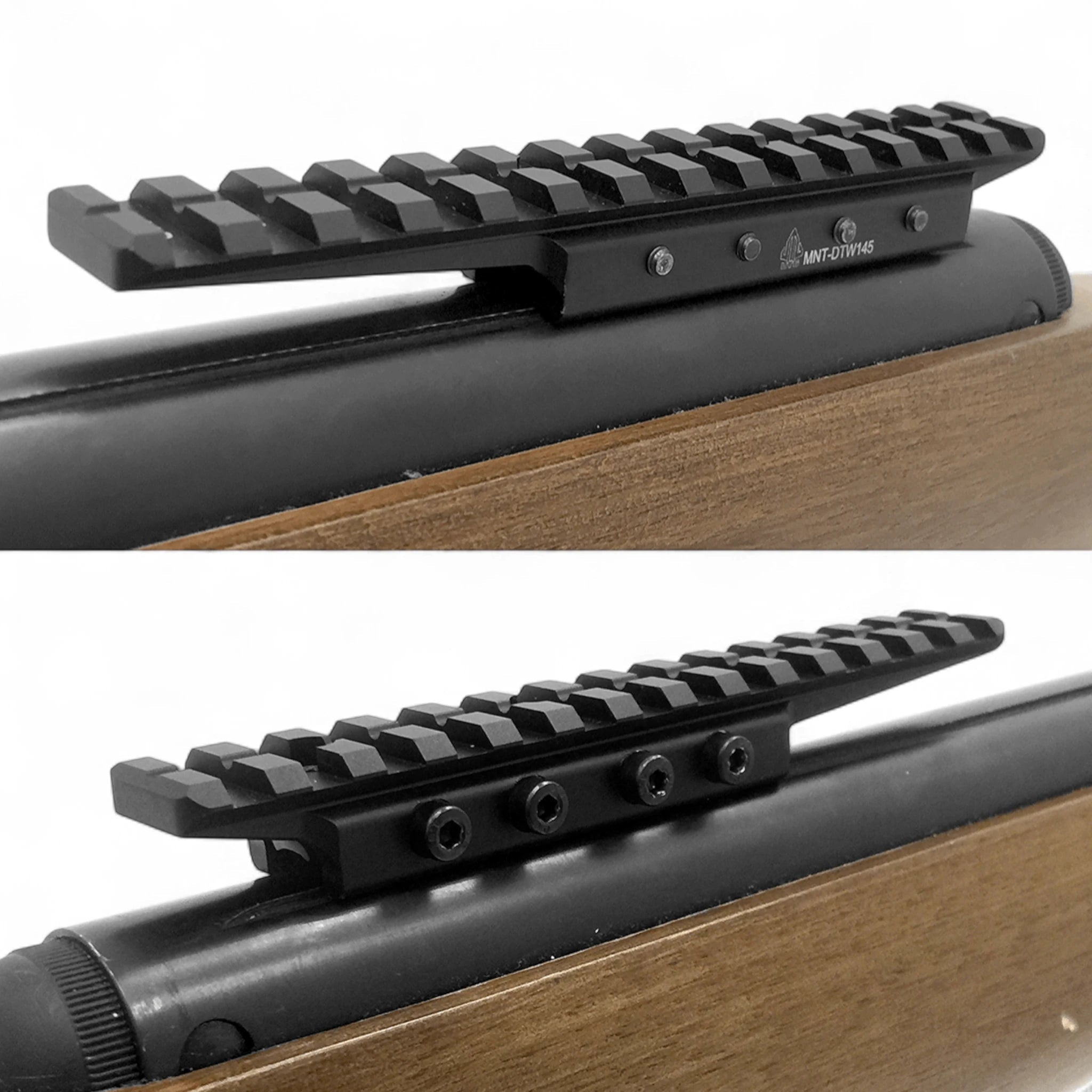

Der Adapter setzt eine 14-Slot-Picatinny-/Weaver-Schiene auf eine vorhandene 9–11-mm-Prismenschiene. Damit bekommst du mehr Montageweg und eine größere Auswahl an Optikmontagen – musst dafür aber zusätzliche Bauhöhe und die korrekte Klemmung samt Stop Pins in Kauf nehmen.
Passt gut / passt eher nicht
Passt gut
- Luftgewehre und andere Systeme mit passender 9–11-mm-Prismenschiene.
- Nutzer, die Picatinny-/Weaver-Ringe oder Red-Dot-Montagen verwenden möchten.
- Setups, bei denen zusätzlicher Montageweg für Augenabstand oder Optikposition gebraucht wird.
Passt eher nicht
- Wenn eine direkte Dovetail-Montage bereits sauber passt und möglichst niedrig bleiben soll.
- Wenn deine Prismenschiene außerhalb des 9–11-mm-Bereichs liegt.
- Wenn zusätzliche Bauhöhe deine Wangenauflage oder Visierlinie verschlechtert.
Praxiswirkung
Mehr MontageauswahlPicatinny-/Weaver-Oberseite öffnet den Zugang zu deutlich mehr modernen Optikmontagen.
14 Slots / ca. 145 mmDie lange Schiene gibt mehr Spielraum für Augenabstand und Positionierung.
Stop PinsBesonders bei Prellschlag-Systemen helfen sie gegen Wandern – sofern sie in der vorhandenen Schiene korrekt greifen können.

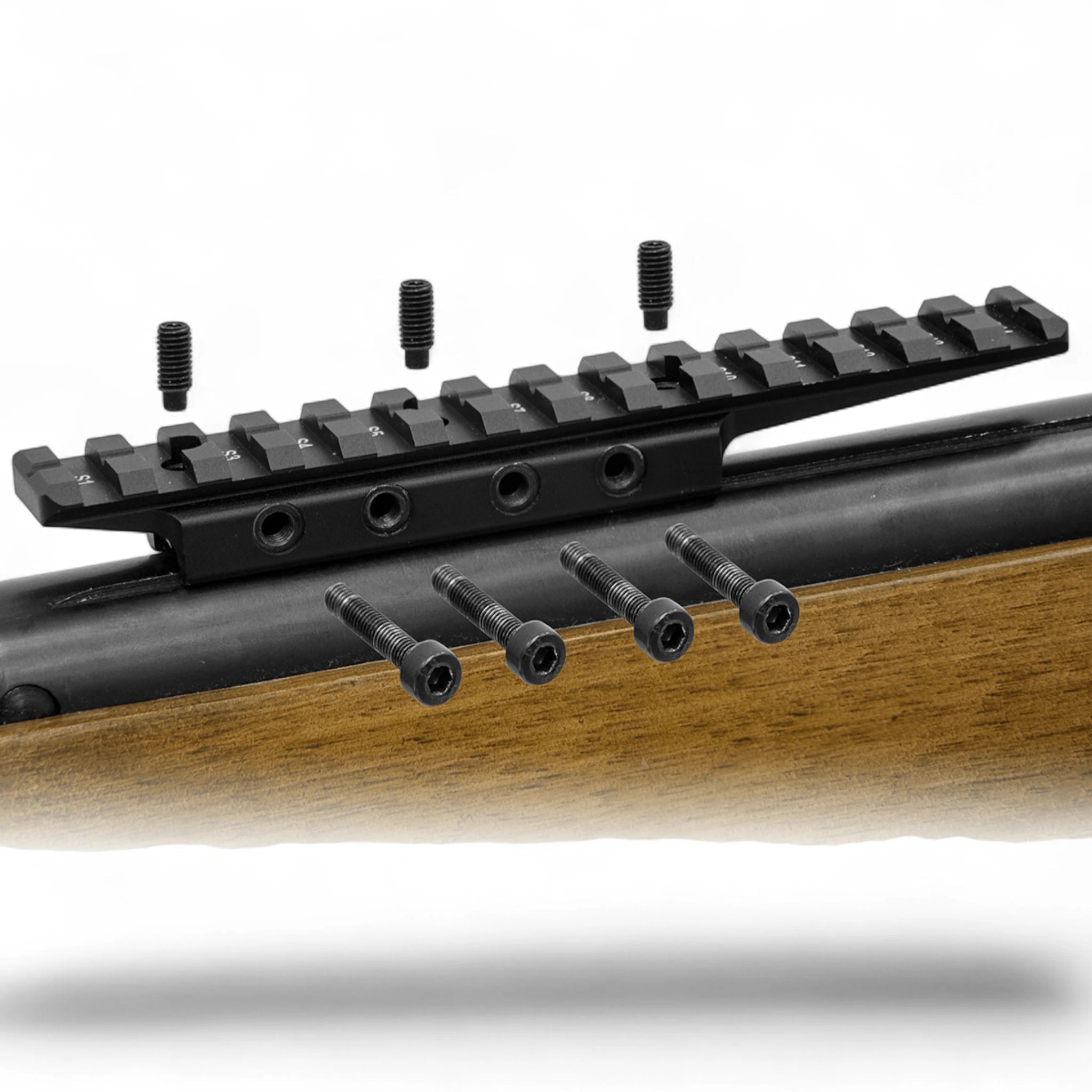

Vier KlemmschraubenDie Last wird über mehrere Punkte verteilt; gleichmäßige, sachgerechte Klemmung bleibt entscheidend.
Grenzen, Nachteile und Fehlkaufvermeidung
-
Mehr Bauhöhe: Jede Adapterebene hebt die Optik an und kann die Wangenauflage verschlechtern.
-
9–11 mm ist die entscheidende Basis: Vor Kauf reale Schienenbreite und Form prüfen.
-
Prellschlag: Eine nur geklemmte Montage kann ohne korrekt gesetzte Stop Pins wandern.
-
Adapter löst keine schlechte Grundschiene: Beschädigte, schiefe oder zu kurze Dovetail-Basen bleiben ein Problem.
Technische Daten mit Praxisdeutung
Unterseite
9–11 mm Dovetail / Prismenschiene – reale Breite und Profilform prüfen.
Oberseite

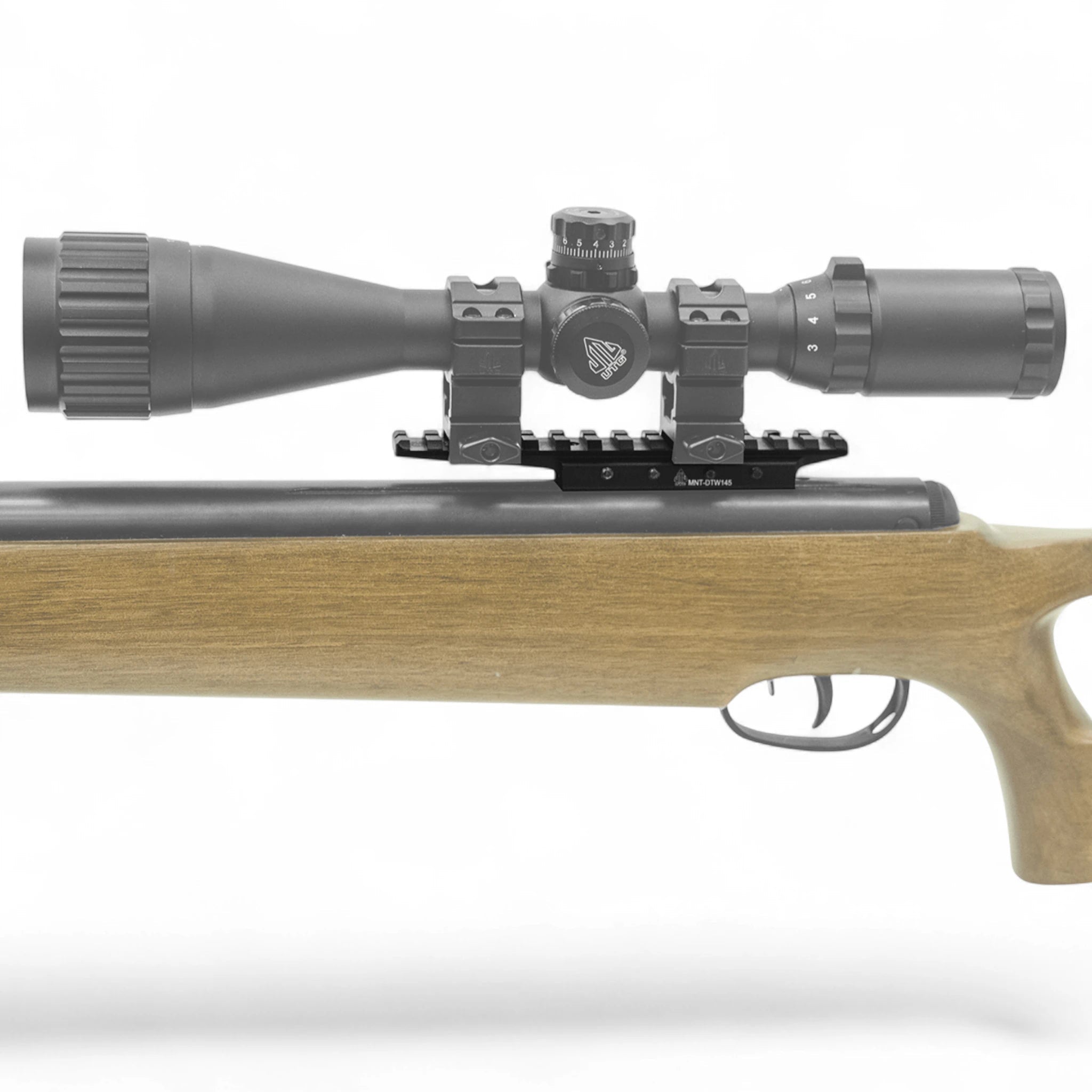

Picatinny/Weaver – für entsprechende Ringe, Red-Dot-Montagen und Zubehör.
Schienenlänge
ca. 5,7 Zoll / 145 mm – mehr Spielraum für Optikposition und Augenabstand.
Slots
14 – feinere Positionswahl als bei kurzen Adapterstücken.
Klemmung
Vier Schrauben – gleichmäßig anziehen, Sitz nach Belastung kontrollieren.
Stop Pins
Verstellbar – besonders relevant bei Rückstoß oder Prellschlag.
Shopify-SKU: MNT-DTW145
Lieferumfang
Geliefert wird der UTG Universal Dovetail-to-Picatinny Adapter in der geführten Ausführung. Montagehardware gehört zum Adapterumfang; Waffe, Optik, Ringe und weiteres Zubehör sind nicht enthalten.
Sichere Anwendung
Montage nur an entladener, kontrollierter Waffe bzw. sicherem Luftgewehr durchführen. Adapter gerade aufsetzen, Klemmschrauben gleichmäßig anziehen, Stop Pins nur dort nutzen, wo die Grundschiene dafür ausgelegt ist, und nach den ersten Belastungszyklen den Sitz erneut prüfen. Nach Adaptermontage Optik neu ausrichten und Treffpunktlage bestätigen.
FAQ
Passt der Adapter auf jede 11-mm-Schiene?
Er ist für den 9–11-mm-Bereich gedacht. Profilform und reale Breite der vorhandenen Prismenschiene müssen trotzdem passen.
Kann ich darauf Picatinny-Ringe montieren?
Ja. Genau dafür dient die Picatinny-/Weaver-Oberseite.
Warum sind Stop Pins wichtig?
Sie können verhindern, dass die Montage unter Rückstoß oder Luftgewehr-Prellschlag entlang der Prismenschiene wandert.
Wann ist eine direkte Dovetail-Montage besser?
Wenn passende Ringe vorhanden sind und du die Optik möglichst niedrig halten möchtest, ist die direkte Lösung oft einfacher und schlanker.
Black-Raptor-Einordnung: Ein sinnvoller Brückenadapter, wenn du bewusst von 9–11-mm-Dovetail auf Picatinny wechseln willst. Der Mehrwert ist Zubehörwahl und Montageweg; die Kehrseite ist zusätzliche Höhe. Deshalb zuerst Schienenmaß und Wangenauflage prüfen, dann umrüsten.
