Mechanische Messuhr · Zöllige Ablesung
Zollmaße mit einer analogen Skala kontrollieren

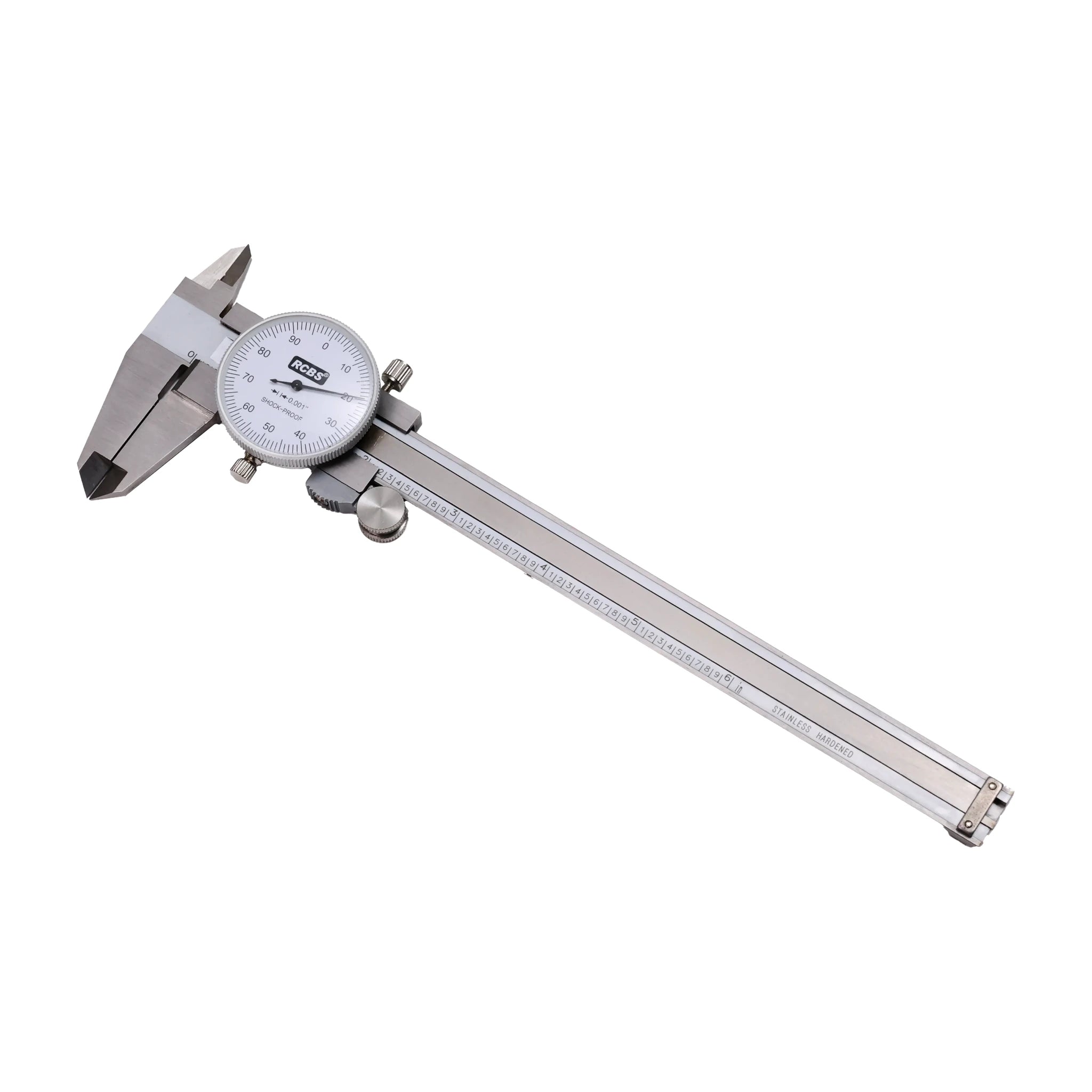

Wenn Du eine zöllige Zeichnung mit einem Werkstück vergleichst, ist eine direkte Zollablesung nachvollziehbar. Der RCBS 87305 bietet sie über eine analoge Messuhr am Messschieber. Außenbacken, Innenbacken, Tiefenmessung und Stufenmessung decken unterschiedliche Aufgaben ab. Die Anzeige arbeitet mechanisch; eine Batterie oder elektronische Umschaltung auf Millimeter brauchst Du für diese Bauform nicht einzuplanen.
Du prüfst nacheinander einen zugänglichen Außendurchmesser, eine Öffnung und einen Absatz am Werkstück. Dabei bleibt das Werkzeug gleich, aber die passende Messfläche wechselt. Für einen späteren Vergleich notierst Du das Maß zusammen mit der Messstelle und der Einheit. So lässt sich ein kleiner Unterschied nicht mit einer anderen Ansetzrichtung oder einer versehentlich gewechselten Einheit verwechseln.
Vor dem Kauf prüfen
-
Einheit: Zollskala und Messuhr bewusst wählen; 6 Zoll entsprechen 152,4 mm.
-
Messbereich: Das gewünschte Maß muss innerhalb von 0–6 Zoll liegen und mit den jeweiligen Messflächen erreichbar sein.
-
Toleranz: Die 0,001-Zoll-Teilung ist kein Ersatz für ein passendes, kalibriertes Prüfmittel bei engen Abnahmetoleranzen.
-
Ableseart: Entscheide, ob Du die Messuhr bewusst nutzen möchtest. Eine mechanische Skala verlangt eine andere Aufmerksamkeit als eine direkt angezeigte Digitalzahl.
Unsere Einschätzung
Wir sehen den stärksten Kaufgrund in der mechanischen Zollablesung in Verbindung mit mehreren Messarten. Das Modell passt, wenn Du diese Kombination regelmäßig brauchst. Wer häufig zwischen zölligen und metrischen Zeichnungen wechselt, gewinnt durch eine umschaltbare Digitalanzeige mehr Komfort. Der häufigste Fehlkauf wäre deshalb, diesen Messschieber allein wegen der analogen Bauform auszuwählen und die eigene Einheit oder Messgeometrie erst später zu prüfen.
Kaufen, wenn: Du ein mechanisches Messwerkzeug für zöllige Zeichnungen und zugängliche Werkstückgeometrien suchst.
Nicht kaufen, wenn: Du ohne Umrechnung direkt in Millimetern ablesen oder ausschließlich eine spezielle, eng tolerierte Außenmessung ausführen musst.
Eigenschaften mit Praxisnutzen
-
Gehärteter Edelstahl: Die Konstruktion verbindet die Messflächen mit einer festen Führung.
-
Vier Messarten: Außen- und Innenbacken, Tiefenstange und Stufenmessflächen decken unterschiedliche Werkstückgeometrien ab.
-
Feststeller und Daumenrad: Der Schieber lässt sich kontrolliert bewegen und die Position für die Ablesung sichern.
-
Kunststoffkoffer: Die Messflächen bekommen einen festen Aufbewahrungsplatz statt lose zwischen anderen Werkzeugen zu liegen.
-
Messuhr-Ablesung: Eine Zeigerumdrehung entspricht 0,100 Zoll. Die Skala auf der Führung und die Uhr bilden zusammen die Ablesung; der Zeiger allein beschreibt nicht das vollständige Werkstückmaß.
Ausbilder-Tipp: Lass bei einer Einweisung zuerst den Wert auf der Hauptskala und danach den Beitrag der Messuhr benennen. Beide gehören zur vollständigen Ablesung. Der Vergleich mit der Zeichnung erfolgt erst, wenn die Messart, die Einheit und beide Skalenanteile eindeutig sind.
Nutzerhinweis – Messart passend wählen: Setze für einen Absatz die dafür vorgesehenen Stufenmessflächen ein, statt die Aufgabe mit den Außenbacken nachzuahmen. Die Geometrie soll zur Messstelle passen, auch wenn eine andere Handhaltung zunächst bequemer erscheint.
Nutzerhinweis – Feststellung und Ablesen trennen: Wenn Du die Anzeige nicht direkt einsehen kannst, halte die Schieberposition über die vorgesehene Feststellung. Prüfe anschließend den vollständigen Wert aus Hauptskala und Messuhr. Die Feststellung vergrößert weder den Bereich noch die erreichbare Tiefe.
Grenzen und Vergleich
Die bestätigte Ablesung erfolgt in Zoll. Eine direkte metrische Anzeige oder ein elektronischer Datenanschluss ist nicht beschrieben. Die Messuhrteilung ist von der Gesamtmessabweichung zu unterscheiden. Für ein Prüfprotokoll zu Deinem eigenen Exemplar brauchst Du eine passende Kalibrierung; ein individuelles Zertifikat ist nicht als Lieferbestandteil bestätigt. Eine konkrete Backenreichweite ist auf der verwendeten Produktseite nicht genannt und wird daher nicht zugesichert.

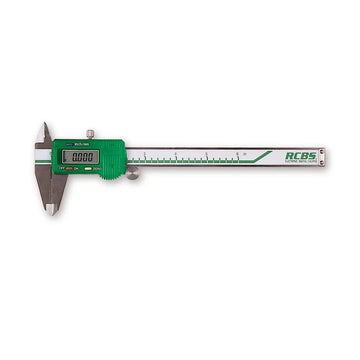

Eine digitale Anzeige mit Einheitenumschaltung ist die passendere Werkzeugart, wenn Du häufig zwischen Millimeter und Zoll wechselst. Ein Mikrometer kommt bei einer eng umrissenen Außenmessung infrage; es übernimmt jedoch nicht automatisch die vier Messarten dieses Messschiebers. Weitere Werkzeugarten findest Du unter Reinigung und Werkstatt. Die RCBS-Modellübersicht hilft, die unterschiedlichen Messwerkzeuge einzuordnen.
Technische Daten
- Messbereich: 0–6 Zoll, entsprechend 0–152,4 mm.
- Messuhrteilung: 0,001 Zoll, entsprechend 0,0254 mm.
- Eine Zeigerumdrehung: 0,100 Zoll.
- Herstellerangabe zur Genauigkeit: ±0,001 Zoll.
- Messarten: außen, innen, Tiefe und Stufe.
- Konstruktion: gehärteter Edelstahl; mechanische Anzeige.
Lieferumfang
- RCBS 87305 Messschieber mit Messuhr.
- Passender Kunststoff-Aufbewahrungskoffer.
FAQ
Benötigt die Messuhr eine Batterie?
Nein. Dieses Modell arbeitet mechanisch. Eine Batterie gehört nicht zur benötigten Ausstattung.
Kann ich direkt auf Millimeter umschalten?
Eine elektronische Einheitenumschaltung ist nicht vorhanden. Die bestätigte Ablesung erfolgt in Zoll; für wechselnde Maßsysteme ist ein Digitalmessschieber praktischer.
Welche Messarten deckt das Werkzeug ab?
Außen-, Innen-, Tiefen- und Stufenmessung. Ob eine Stelle erreichbar ist, hängt trotzdem von der tatsächlichen Werkstückgeometrie ab.
Was bedeutet 0,100 Zoll je Zeigerumdrehung?
Eine vollständige Umdrehung der Messuhr entspricht diesem Skalenanteil. Der Wert auf der Hauptskala wird bei der vollständigen Ablesung zusätzlich berücksichtigt.
Ist die Teilung eine zugesicherte Messunsicherheit?
Nein. Die 0,001-Zoll-Teilung beschreibt die Skala. Der Hersteller nennt zur Genauigkeit ±0,001 Zoll; ein individuelles Kalibrierprotokoll ist damit nicht mitgeliefert.
Ist ein Aufbewahrungskoffer enthalten?
Ja. Der Hersteller nennt einen passenden Kunststoffkoffer. Er gibt dem Werkzeug einen geschützten Ablageplatz, ersetzt aber keine Kontrolle des tatsächlichen Zustands.
Wann ist ein anderes Werkzeug sinnvoll?
Bei einer schwer erreichbaren Wandstelle, einer ausschließlich spezialisierten Außenmessung oder einer Pflicht zur dokumentierten Kalibrierung sollte die passende Werkzeugart zuerst festgelegt werden.
