ZCO Slim-Line Montage 6MIL D36 H30 Bauhöhe gemessen Oberkante

Unsere Einschätzung

Blockmount statt Cantilever: die wichtigste Geometrieentscheidung

Reimer beschreibt die 400-0397 als Brückenmontage; die Produktabbildung und die aktuelle ZCO-Familienseite zeigen die kompakte Slim-Line-Blockmount. Beide Ringe sitzen auf einer kurzen gemeinsamen Basis, ohne dass der vordere Ring weit nach vorn auskragt. Das reduziert Baulänge und unnötigen Hebelarm, verlangt aber genügend Positionierraum auf der Receiver-Rail.

Der Trockencheck beginnt bei maximaler Vergrößerung, weil der zulässige Augenabstand dort meist am kritischsten ist. Anschlag wiederholbar herstellen, schattenfreies Sehfeld suchen und anschließend prüfen, ob beide Ringe auf geraden, freigegebenen Rohrabschnitten liegen. Turmsattel, Objektiv- und Okularübergänge dürfen nicht geklemmt werden. Reicht die Position nicht, ist die Schwarz-Slimline-Cantilever 400-0634 die geometrisch passendere Alternative – deren aktuell lieferbare H30/H32-Revision muss jedoch bestätigt werden.

H30: niedrig ist nur dann besser, wenn alles frei bleibt

30 mm werden von der Oberkante der Picatinny-Rail bis zur Mitte des 36-mm-Rohres gemessen. Die niedrige Achse kann Schaftanschlag und Wangenauflage verbessern und das Gesamtsystem kompakt halten. Sie kann aber mit Objektivgehäuse, Flip-Cover, Laufkontur, Handschutz, Verschluss oder Vorsatztechnik kollidieren.

Für den Freigang zählt der größte reale Außendurchmesser – inklusive Deckel, Schutzkappe und vorstehender Bedienelemente. Eine reine Rechnung aus Objektivlinsendurchmesser und Rohrhöhe reicht nicht. Bei verstellbarer Wangenauflage muss zugleich geprüft werden, ob das Auge in allen genutzten Anschlägen spannungsfrei hinter der optischen Achse bleibt.

6 MIL sind rund 20,6 MOA – die Winkelkette entscheidet

Die Montage neigt die Optik um 6 MIL beziehungsweise rund 20,6 MOA. Dadurch kann mehr interner Höhenweg für große Distanzen verfügbar werden. Der praktische Gewinn hängt jedoch von Railneigung, Nullentfernung, Ballistik und dem nach der Nullung tatsächlich verbleibenden Turmweg ab.

Winkel addieren sich. Eine bereits um 20 MOA geneigte Rail plus 6 MIL aus der Montage ergibt ungefähr 40,6 MOA Gesamtneigung. Das kann sinnvoll sein, darf die gewünschte kurze Nullung aber nicht an die untere mechanische Grenze drücken. Der beworbene Gesamtverstellbereich des Zielfernrohrs ist nicht dasselbe wie der nach Montage und Nullung verbleibende Restweg.

1. Neigung der Waffenbasis eindeutig erfassen.
2. Nullentfernung und maximale reale Distanz festlegen.
3. Benötigte Höhenkorrektur mit der tatsächlich verwendeten Laborierung bestimmen.
4. Auf- und Abwärtsreserve nach der aktuellen Nullung messen.
5. 6 MIL addieren und genügend Reserve für Temperatur, Munition und Standort lassen.

Feste Picatinny-Klemmung: Daueraufbau mit klaren Drehmomentgruppen

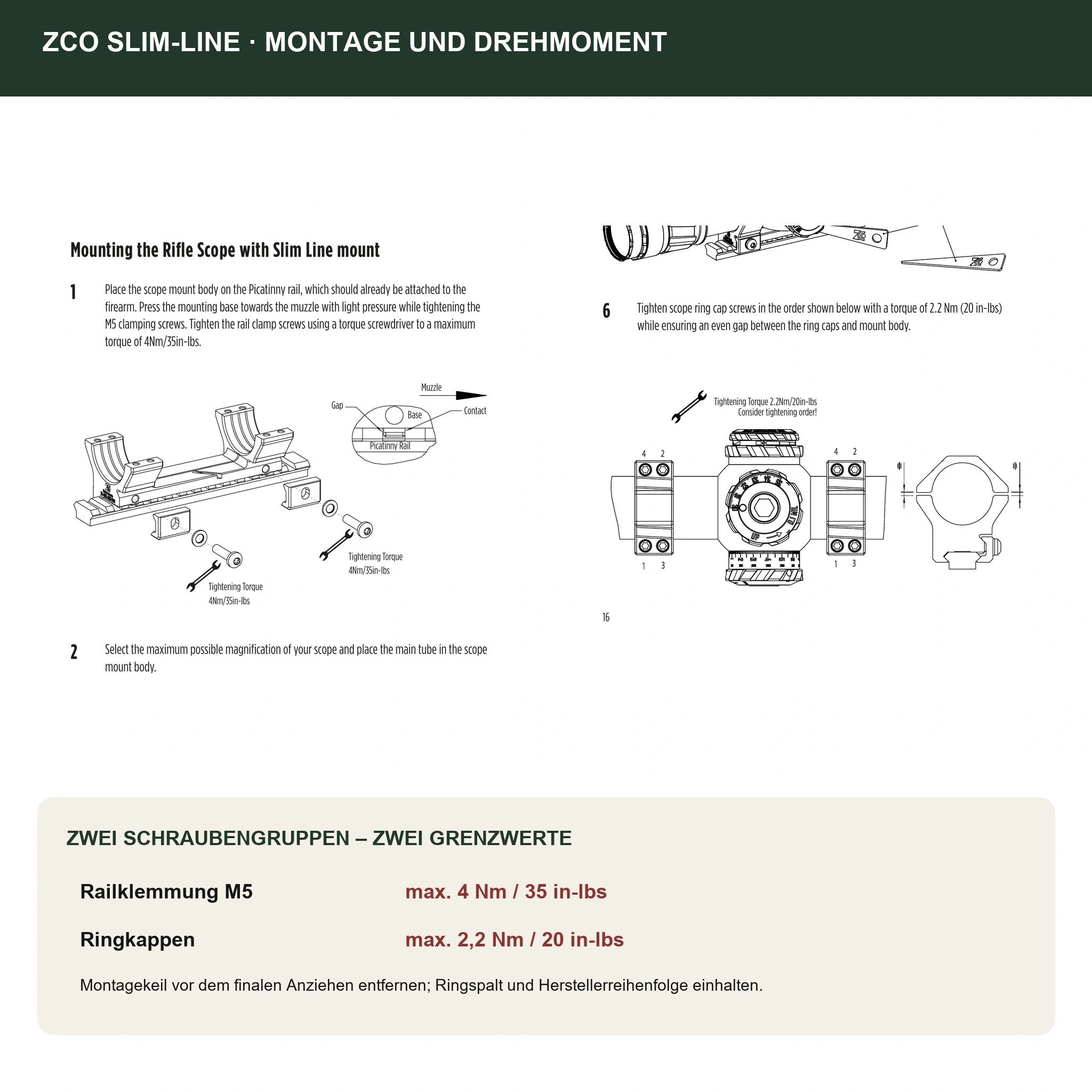

Die 400-0397 besitzt keine Schnellspannung. Sie passt zu einer Optik, die dauerhaft auf einer definierten Picatinny-Rail bleibt. ZCO nennt für die M5-Railklemmung maximal 4 Nm beziehungsweise 35 in-lbs. Für die Ringkappen gelten maximal 2,2 Nm beziehungsweise 20 in-lbs und eine festgelegte Schraubenfolge.

Diese Werte gehören zu unterschiedlichen Schraubengruppen. Die Railklemmung wird leicht in Schussrichtung gegen die Rückstoßfläche gesetzt und gleichmäßig angezogen. Die Ringkappen werden mit gleichmäßigem Spalt und ohne Verspannung des Mittelrohrs angezogen. Die mit der tatsächlich gelieferten Revision beiliegende Anleitung hat Vorrang.

Montagekeil und optionale Libelle richtig einordnen

Reimer nennt einen mitgelieferten Montagekeil, mit dem das Zielfernrohr zur Montagebasis ausgerichtet wird. Der Keil ist eine Montagehilfe und muss vor dem endgültigen Festziehen vollständig entfernt werden. Er ersetzt keine Kontrolle der Waffe zur Schwerkraftrichtung und keine anschließende Nullprüfung.

Außerdem beschreibt Reimer, dass eine klappbare Libelle aufgesetzt werden kann. Das ist keine belastbare Aussage, dass die Libelle im Lieferumfang der 400-0397 enthalten ist. Wer eine definierte Verkantskontrolle braucht, prüft das Slim-Line-Ringoberteil 400-0398 mit Libelle und bestätigt vor Bestellung Generation, Farbe, Schrauben und Passung.

Bildklarheit: exakte schwarze Geometrie und Gravur

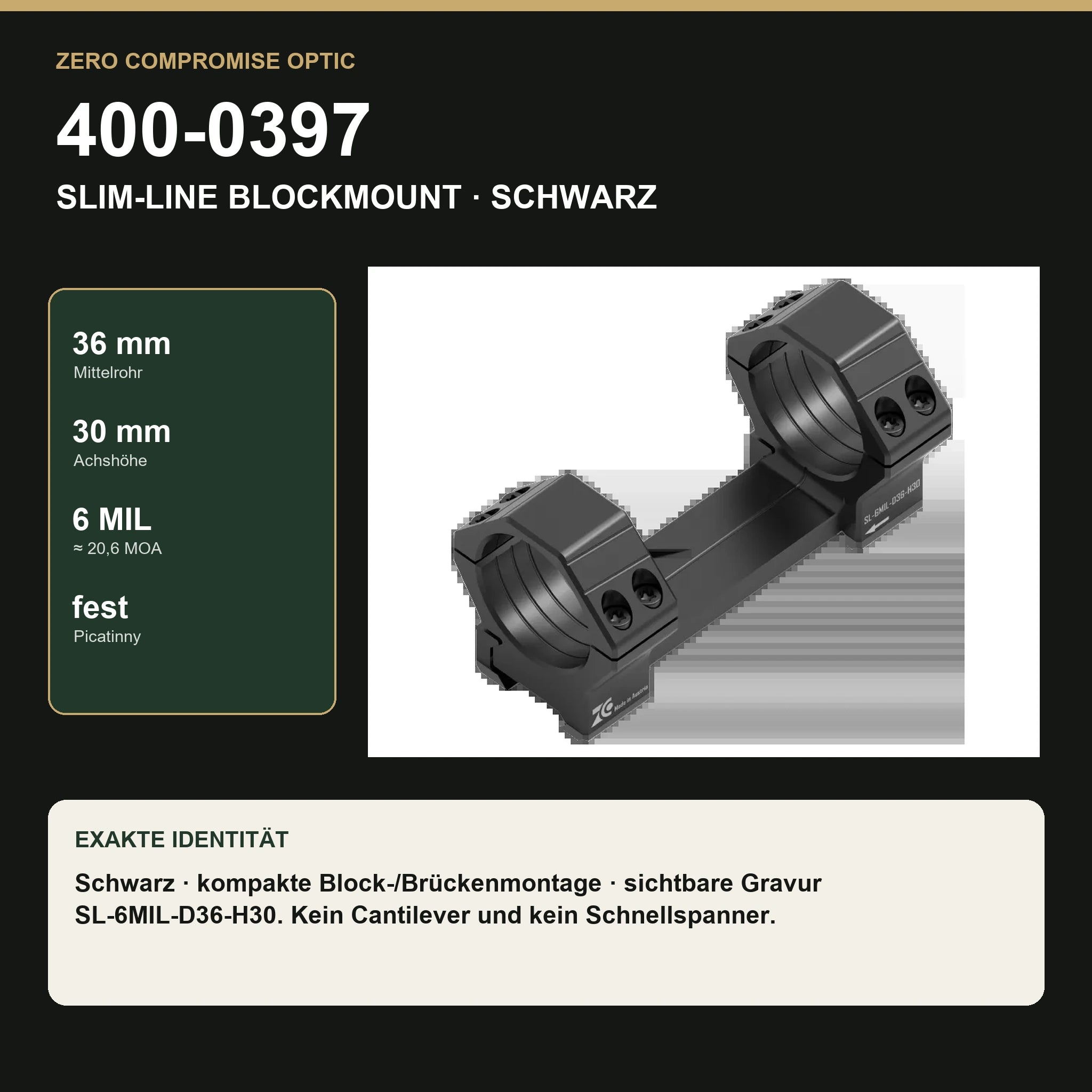

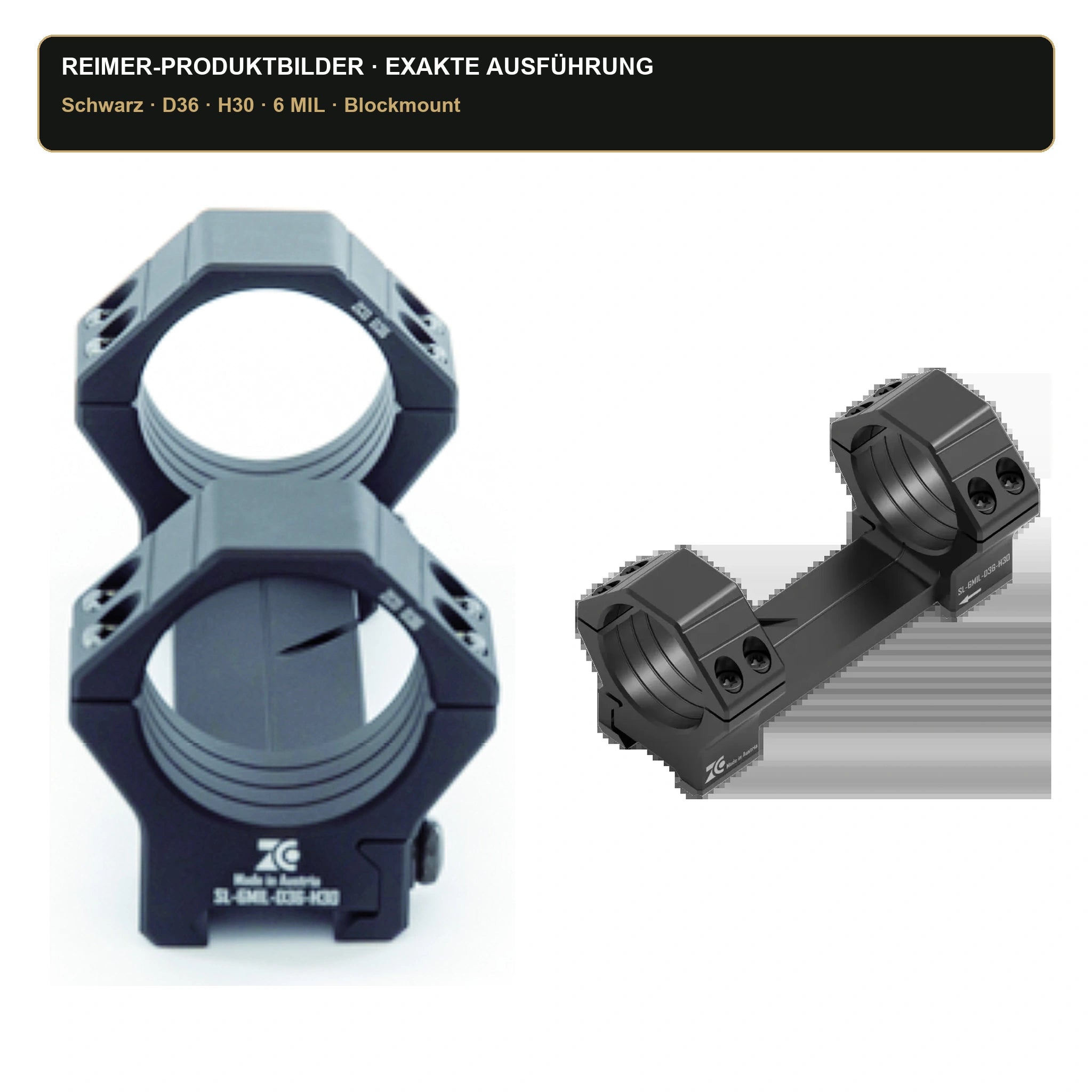

Reimer ordnet 400-0397 eindeutig der schwarzen Slim-Line-Montage D36 H30 mit 6 MIL zu. Die Lieferantenbilder zeigen die kompakte Block-/Brückengeometrie in Schwarz; auf der Seitenansicht ist SL-6MIL-D36-H30 sichtbar, die Frontansicht zeigt dieselbe Modellgravur. Damit stimmen Farbe, Bauform, Rohrdurchmesser, Höhe und Winkelangabe überein.

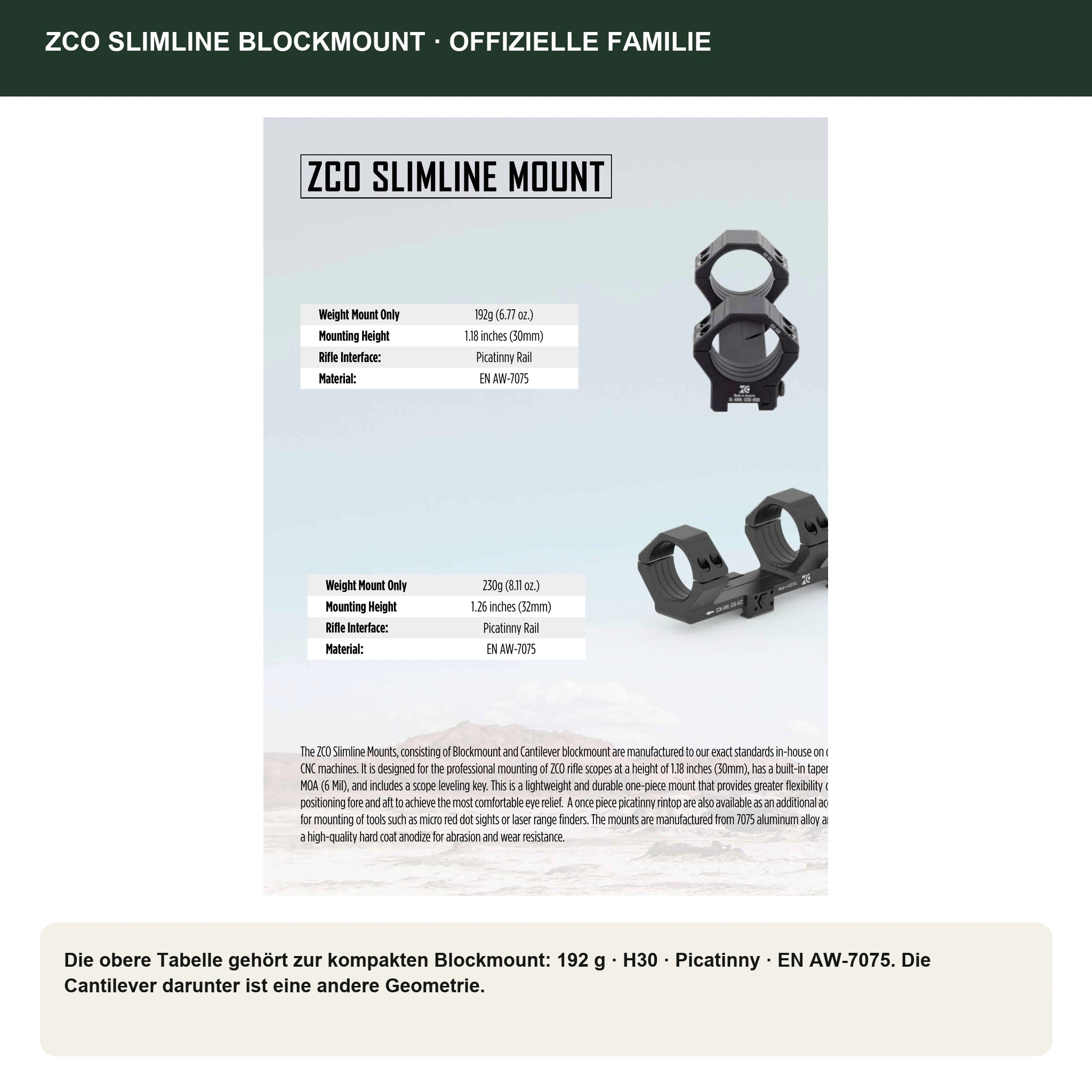

Die aktuelle ZCO-Katalogseite bestätigt dieselbe Slim-Line-Familienlogik mit H30, 192 g, Picatinny und EN AW-7075 für die kompakte Blockmount. Die Bilder werden trotzdem nicht als Nachweis für enthaltenes Zubehör wie Libelle oder Zusatzschiene verwendet.

Varianten und sinnvolle Ergänzungen

Technische Daten

Lieferumfang

Sicher belegt ist die schwarze ZCO Slim-Line-Blockmontage 400-0397 mit 36-mm-Ringen, H30, 6 MIL und fester Picatinny-Klemmung. Reimer nennt einen Montagekeil. Eine aufsetzbare Klapplibelle wird als Möglichkeit beschrieben, aber nicht als sicher enthaltener Bestandteil behandelt. Zielfernrohr, Waffe, Werkzeug, Ringoberteil mit Libelle, ACRO- oder Picatinny-Aufsatz und Zusatzgerät sind nicht enthalten, sofern das Angebot sie nicht ausdrücklich nennt.
