ZCO Acro Rail Index Schwarz · 400-0814
Direkte ACRO-Schnittstelle statt Adapterturm – aber nur auf der exakt passenden ZCO-Indexaufnahme.
ZCO 400-0814 ist der schwarze Acro-Aufsatz mit indexierter ZCO-Unterseite und direkter Acro-Befestigungsart. Er bringt ein kompatibles Acro-Zusatzvisier auf die vorgesehene Zubehörschnittstelle, ohne zuerst eine Picatinny-Schiene und danach noch einen Acro-Adapter zu stapeln.

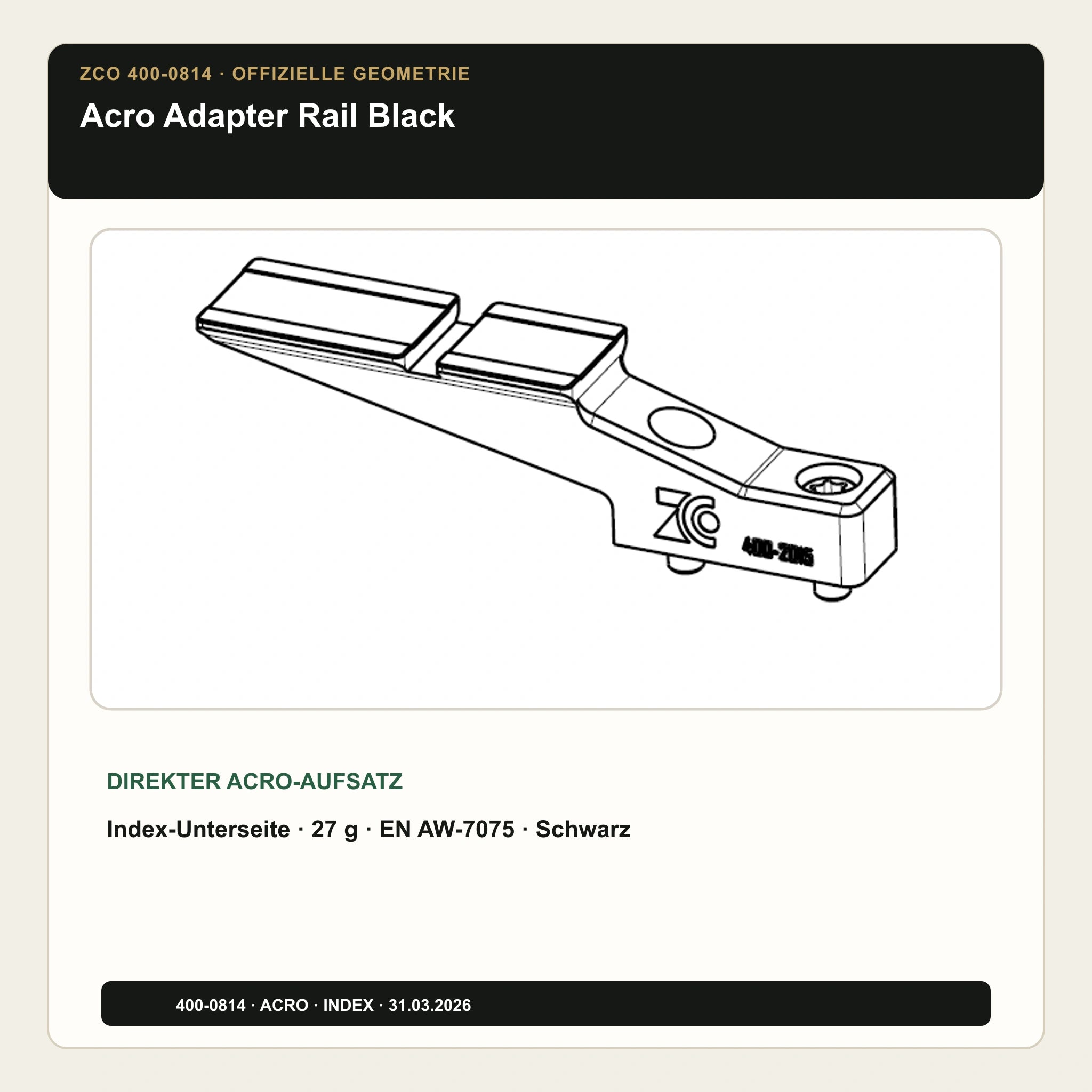

Das Herstellerdatenblatt nennt 27 g, EN AW-7075 und die Zeichnungsmaße A 46 mm, B 80 mm, C 20 mm sowie D 10 mm. Das ist die Schwarz-Ausführung; die FDE-Schwester trägt 400-0815.
400-0814Index Schwarz
Acrodirekte Geräteaufnahme
27 gHerstellerangabe
EN AW-7075Werkstoff
Kaufen, wenn …
deine ZCO-Montage die passende Indexaufnahme besitzt, dein Zusatzvisier ausdrücklich die Acro-Schnittstelle nutzt und Sichtlinie, Turmzugang, Anschlag, Auswurffenster sowie Transportfreigang am realen Aufbau geprüft wurden.
Nicht kaufen, wenn …
du eine Picatinny-Schiene erwartest, nur nach schwarzer Farbe bestellst, die Generation der ZCO-Aufnahme unklar ist oder dein Rotpunkt eine andere Fußgeometrie nutzt. „Micro Red Dot“ ist kein einheitlicher Anschlussstandard.
Unsere Einschätzung
Black-Raptor-Kaufurteil
400-0814 ist die technisch saubere Wahl für einen direkten Acro-Aufbau auf einer bestätigten ZCO-Indexschnittstelle. Der Vorteil liegt nicht in „mehr Zubehör“, sondern in weniger unnötigen Übergängen: weniger Stapelhöhe, weniger Schraubebenen und eine klar definierte Lastkette. Wer Aufnahme, Visierfuß und Einbauposition vorab verifiziert, bekommt eine konsequente Backup- oder Nahbereichslösung.
Was diese Rail ist – und was sie ausdrücklich nicht ist

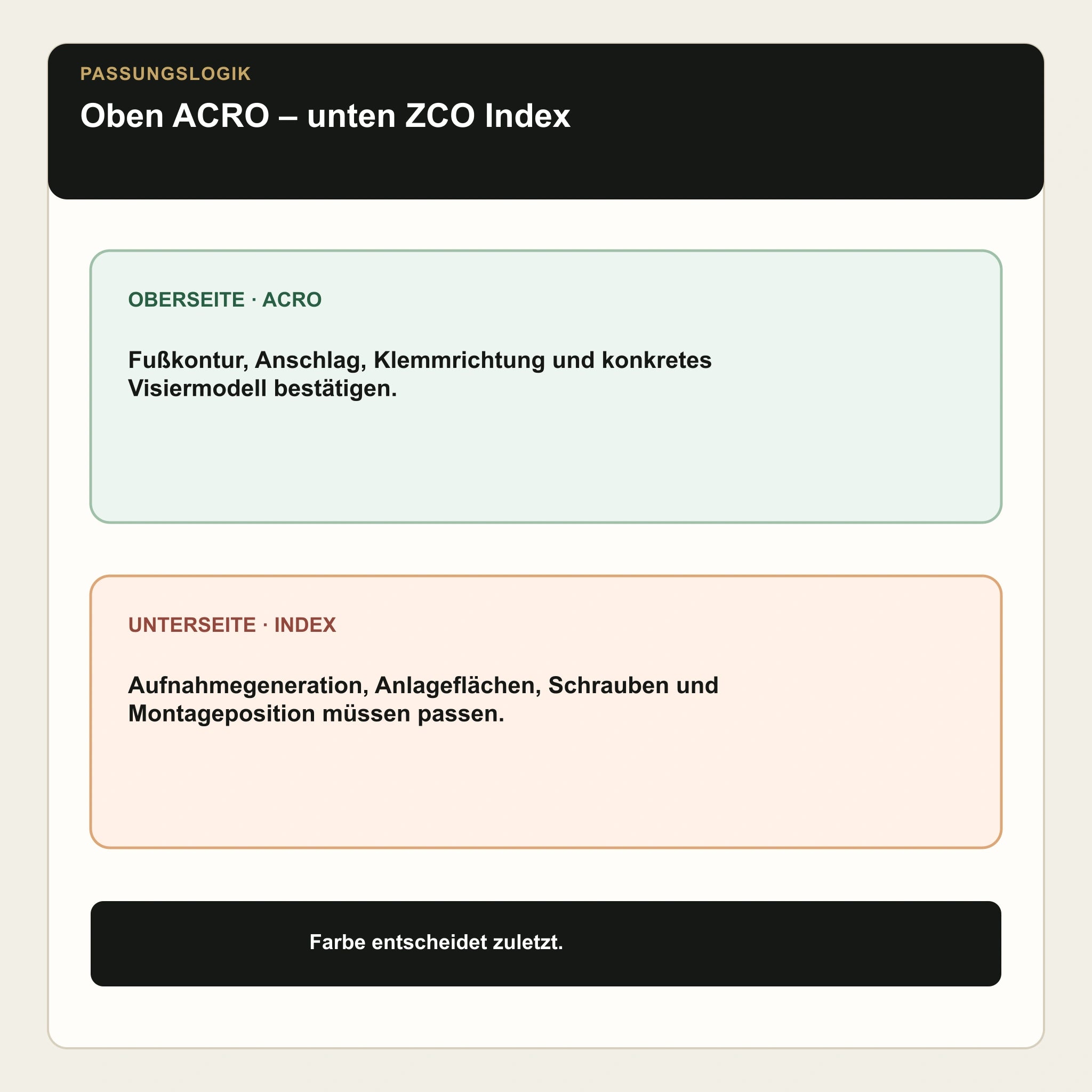

Die offizielle Bezeichnung lautet 400-0814_Acro_Aufsatz_Index. Oben stellt das Bauteil die von ZCO als „Acro“ bezeichnete Befestigungsart bereit; unten bindet der Index-Aufsatz an die passende ZCO-Zubehöraufnahme an. Die technische Zeichnung zeigt damit keine universelle Picatinny-Rail und auch kein Ringoberteil.
Das ist entscheidend, weil drei äußerlich verwandte Lösungen unterschiedliche Aufgaben haben: Ein Acro-Ring-Cap ersetzt ein Ringoberteil, eine Picatinny-Rail stellt Quernuten für universelleres Rail-Zubehör bereit, und 400-0814 ist der direkte Acro-Aufsatz für die Indexschnittstelle. Keines dieser Bauteile wird allein durch ähnliche Länge, Farbe oder zwei Schrauben austauschbar.
Ausbilder-Tipp: Erst beide Seiten identifizieren
Vor dem Bestellen ein Foto der Aufnahme an der ZCO-Montage und ein Foto beziehungsweise die genaue Modellbezeichnung des Rotpunktfußes dokumentieren. Die Unterseite des Aufsatzes muss zur ZCO-Indexgeneration, die Oberseite zum Acro-Gerät passen. Erst danach zählt die Schwarz-Ausführung.
Warum die direkte Schnittstelle systemisch sinnvoll ist

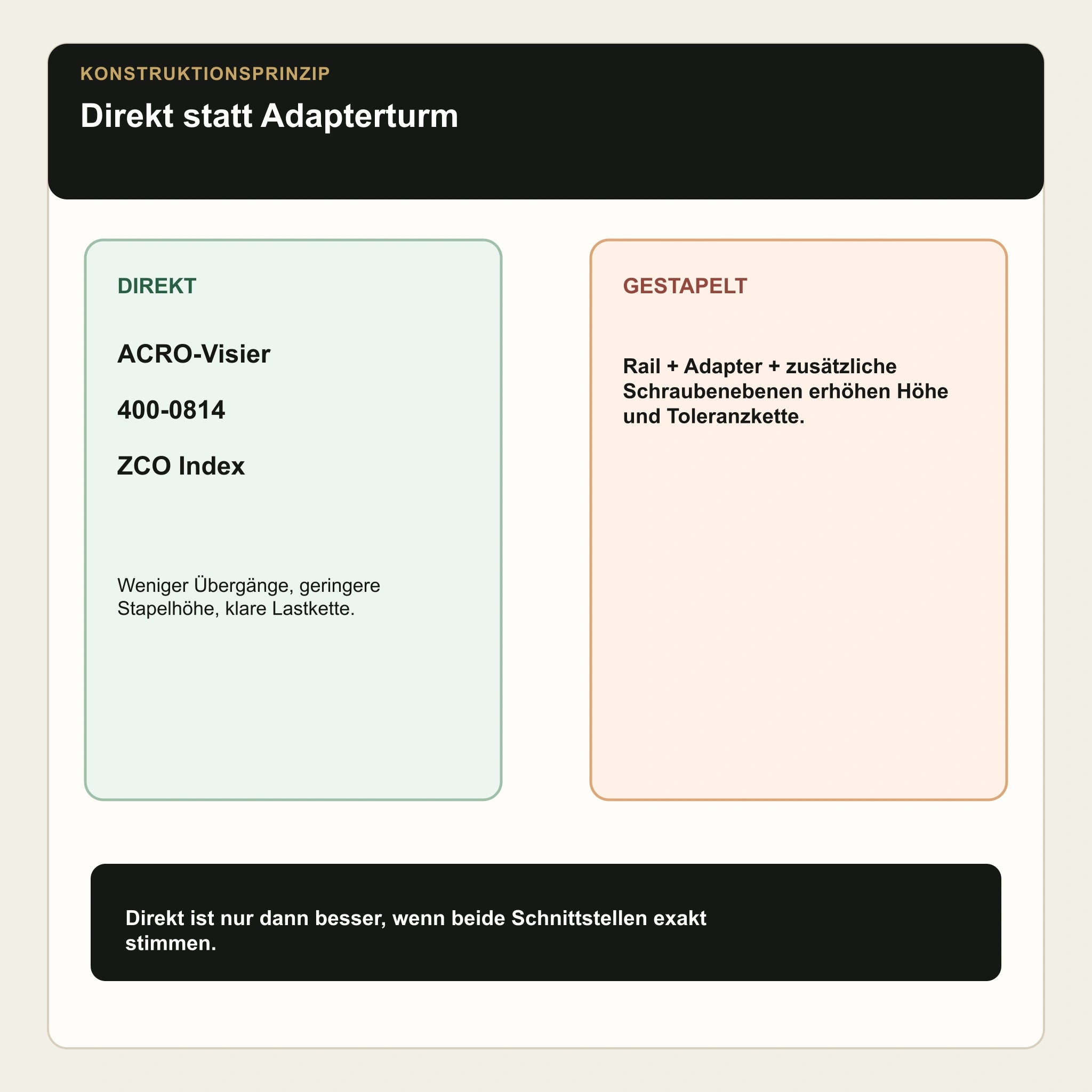

Jede zusätzliche Adapterebene bringt Kontaktflächen, Schrauben, mögliche Toleranzen und mehr Bauhöhe in das System. Ein direkter Acro-Aufsatz kann diese Kette verkürzen. Das ist besonders wertvoll, wenn ein Zusatzvisier als schneller Nahbereichskanal, für ungewöhnliche Anschläge oder als redundante Zielhilfe vorgesehen ist.
Direkt bedeutet dennoch nicht automatisch spannungsfrei oder treffpunktstabil. Indexfläche, Anlage, Schrauben und Acro-Klemmung müssen sauber sitzen. Nach Montage wird das Zusatzvisier separat eingeschossen. Seine Treffpunktlage ist unabhängig von der Hauptoptik zu dokumentieren; mechanischer Versatz und die gewählte Nullentfernung bestimmen, wie stark Haltepunkt und Trefferlage auf anderen Distanzen auseinanderliegen.
Keine erfundene ACRO-Generation
Das ZCO-Datenblatt nennt die Befestigungsart „Acro“, listet aber keine einzelnen Rotpunktmodelle oder Generationen. Deshalb wird ein konkretes P-1-, P-2- oder Fremdmodell erst nach Abgleich seiner aktuellen Montagefreigabe zugesagt.
Die vier Herstellermaße richtig lesen

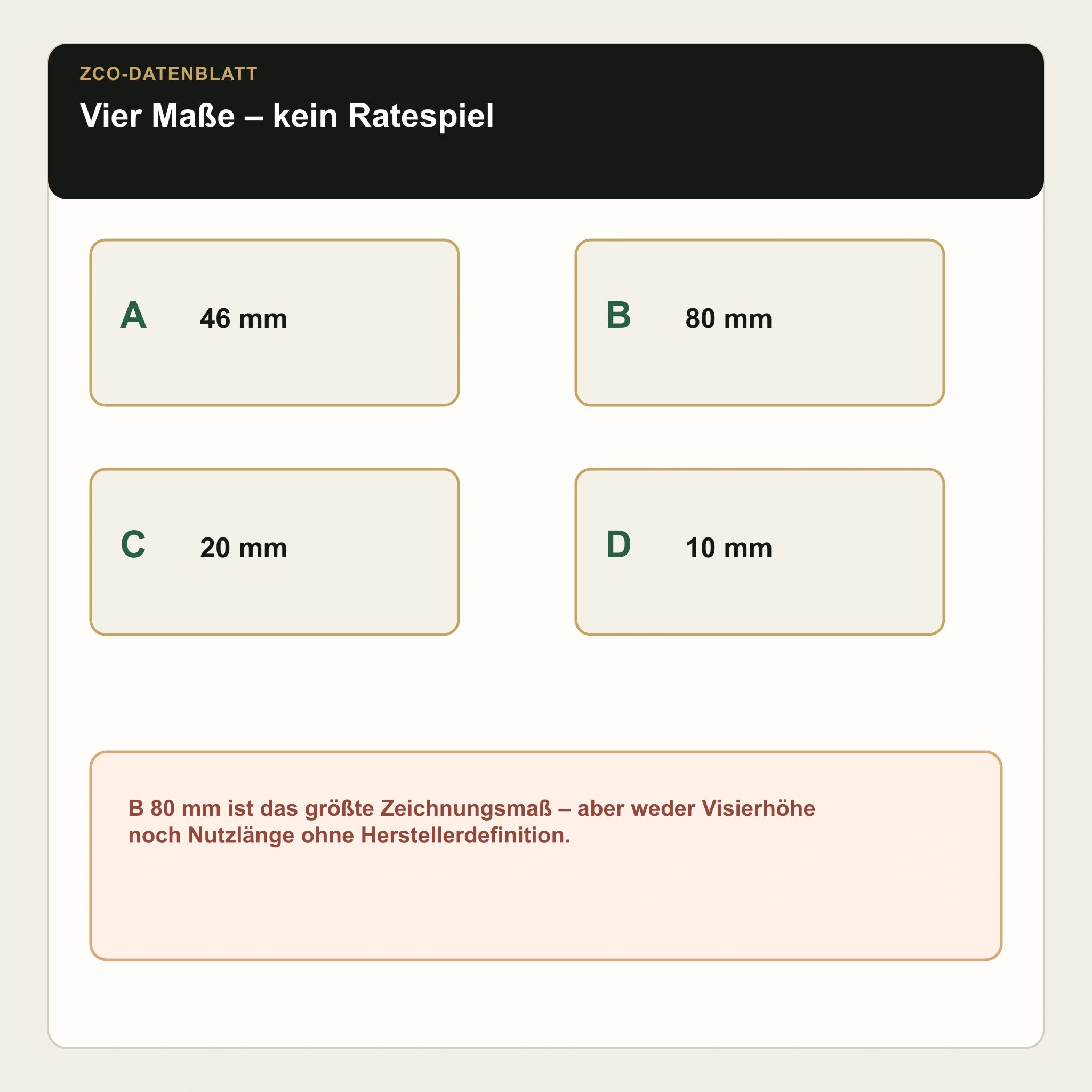

ZCO veröffentlicht A 46 mm, B 80 mm, C 20 mm und D 10 mm. B ist in der Seitenansicht das größte Längenmaß der dargestellten Außenkontur. A, C und D bleiben bewusst an die Buchstaben der Herstellerzeichnung gebunden. Ohne zusätzliche Definition werden sie nicht als „Nutzlänge“, „Visierhöhe“ oder „optische Achshöhe“ umbenannt.
Für die Praxis heißt das: Nicht aus einem Einzelmaß ableiten, dass ein bestimmtes Visier, eine konkrete Montageposition oder ein Transportkoffer automatisch passt. Die komplette Kontur wird gegen Hauptoptik, Verstelltürme, Verschlussweg, Auswurf, Handposition und Abdeckung geprüft.
Position, Sichtlinie und Bedienung planen
Ein Zusatzvisier funktioniert nur, wenn der Schütze es reproduzierbar findet. Der Kopfweg zwischen Hauptoptik und Acro soll eindeutig sein; gleichzeitig dürfen Turmverstellung, Vergrößerungsring und Parallaxebedienung nicht blockiert werden. Bei seitlich versetzter Position muss zusätzlich klar trainiert werden, wie Waffenverkantung und seitlicher mechanischer Versatz die Treffpunktlage beeinflussen.
Die Position des Indexpunktes gibt den Grundaufbau vor. Trotzdem werden Augenlinie, Anschlag mit Schutzbrille oder Gehörschutz, beidhändige Bedienung und der Zugriff auf die Acro-Batterie beziehungsweise Bedienelemente am konkreten Gerät geprüft. Ein theoretisch passender Aufbau, der nur auf dem Montagetisch funktioniert, ist keine Premiumlösung.
Nullung getrennt dokumentieren
Hauptzielfernrohr und Zusatzvisier erhalten jeweils eigene Nullentfernung, Klickwert, Munition und Kontrollgruppe. Nach einem harten Stoß oder dem Lösen einer Schnittstelle werden beide Systeme unabhängig geprüft.
Schwarz ist eine Variante, keine Kompatibilitätsaussage
400-0814 ist laut ZCO die Schwarz-Ausführung. Die FDE-Version 400-0815 besitzt dieselbe veröffentlichte Datenblattfamilie, bleibt aber ein eigener Artikel. Die schwarze Ausführung integriert sich optisch zurückhaltend in schwarze ZCO-Aufbauten. Entscheidend bleibt dennoch die mechanische Index- und ACRO-Passung; Farbe ist keine Kompatibilitätsangabe.
Wer keine Indexaufnahme besitzt, sollte nicht improvisieren. Für bestimmte ZCO-Ringkonzepte existieren separate Acro-Ring-Caps: das SL Acro Ring Cap Schwarz 400-2179 gehört zur Slim-Line-Familie und ist keine Ersatzbezeichnung für 400-0814. Benötigt das Gerät dagegen eine Picatinny-Basis, ist ein eigenständiger Aufsatz wie der lange IDX-Picatinny-Rail Schwarz 400-0694 zu prüfen.
Montage und Funktionsprüfung
-

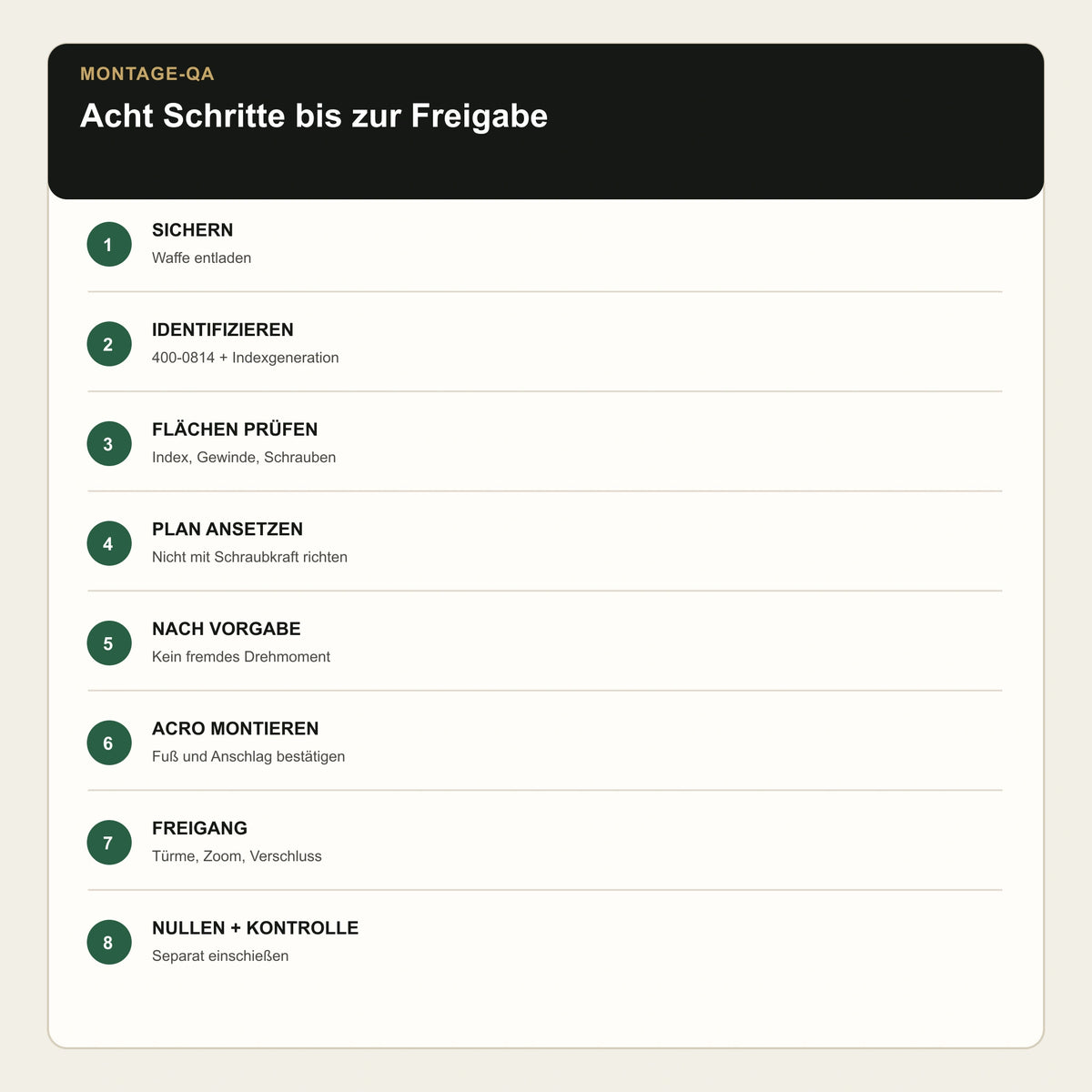

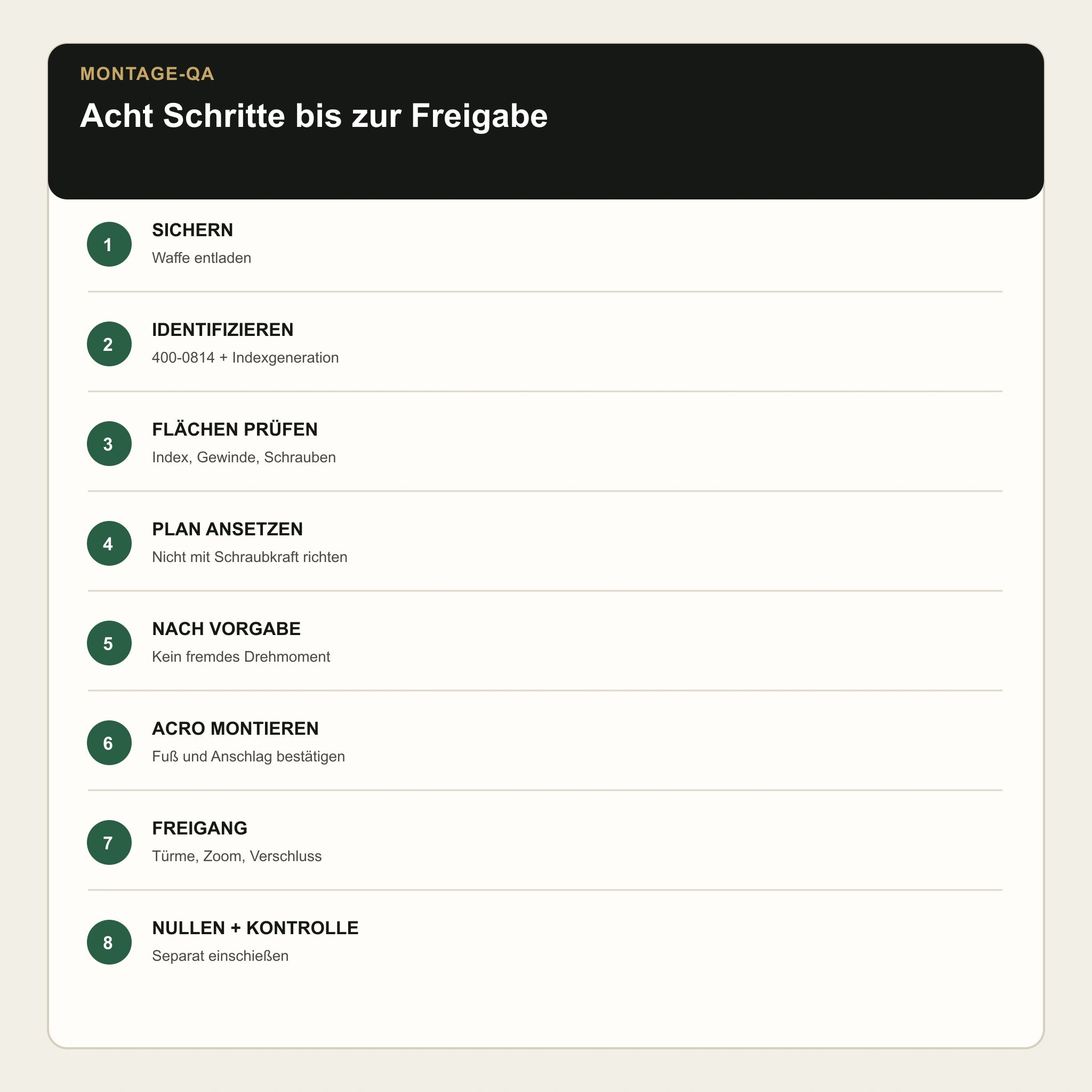

System sichern: Waffe entladen, Arbeitsbereich freimachen und Optik geschützt ablegen.
-
Artikel prüfen: 400-0814, Schwarz, Acro und passende ZCO-Indexaufnahme bestätigen.
-
Kontaktflächen kontrollieren: Index, Anlage, Schrauben und Gewinde müssen sauber und unbeschädigt sein.
-
Spannungsfrei ansetzen: Aufsatz plan positionieren; Schrauben dürfen keine schief sitzende Verbindung in Form ziehen.
-
Nach gültiger Vorgabe befestigen: Kein Drehmoment eines fremden ZCO-Picatinny- oder Ringbauteils übertragen.
-
Acro-Gerät montieren: Herstellervorgabe des konkreten Visiers für Fuß, Klemmung und Schraubensicherung beachten.
-
Vollständigen Freigang testen: Türme, Zoom, Verschluss, Auswurf, Augenlinie, Bedienung und Transport prüfen.
-
Separat einschießen: Nullung dokumentieren und nach der ersten Belastungsserie erneut kontrollieren.
Technische Daten
| Bestellnummer Black Raptor / Reimer |
ZCO400814 |
| Hersteller-Nr. |
400-814 beziehungsweise Datenblatt 400-0814 |
| Offizielle Datenblattbezeichnung |
400-0814_Acro_Aufsatz_Index |
| Produktart |
direkter Acro-Aufsatz mit ZCO-Indexschnittstelle |
| Farbe |
Schwarz |
| Befestigungsart oben |
Acro |
| Werkstoff |
EN AW-7075 |
| Gewicht |
27 g / 0,95 oz |
| Zeichnungsmaß A |
46 mm |
| Zeichnungsmaß B |
80 mm |
| Zeichnungsmaß C |
20 mm |
| Zeichnungsmaß D |
10 mm |
| FDE-Schwester |
400-0815_Acro_Aufsatz_Index_FDE |
| Datenblattstatus |
31.03.2026 |
| Drehmoment / freigegebene Geräte |
im exakten Datenblatt nicht einzeln veröffentlicht |
Lieferumfang
Belegt ist ein ZCO Acro Aufsatz Index Schwarz 400-0814 als Einzelartikel. Acro-Visier, Zielfernrohr, ZCO-Montagekörper, Waffe und Werkzeug gehören nicht zum belegten Lieferumfang. Ein konkreter Schraubensatz wird in den ausgewerteten exakten Quellen nicht detailliert zugesichert und deshalb nicht erfunden.
FAQ
Ist 400-0814 eine Picatinny-Schiene?
Nein. ZCO nennt die Befestigungsart ausdrücklich Acro.
Was ist die FDE-Alternative?
Die FDE-Ausführung derselben Datenblattfamilie trägt 400-0815.
Passt der Aufsatz an jede ZCO-Montage?
Nein. Die vorhandene Montage muss die passende ZCO-Indexaufnahme besitzen.
Passt jedes Micro-Red-Dot?
Nein. Der konkrete Gerätefuß muss für die Acro-Schnittstelle freigegeben sein.
Ist ein Aimpoint ACRO enthalten?
Nein. Belegt ist nur der ZCO-Aufsatz.
Wie schwer ist 400-0814?
ZCO nennt 27 g beziehungsweise 0,95 oz.
Aus welchem Material besteht der Aufsatz?
Aus EN AW-7075.
Wie lang ist er?
Das größte veröffentlichte Zeichnungsmaß B beträgt 80 mm; A beträgt 46 mm. Beide Werte bleiben an die Zeichnung gebunden.
Welche Drehmomente gelten?
Nur die aktuellen Vorgaben für genau diese ZCO-Indexverbindung und das konkrete Acro-Gerät; fremde Werte werden nicht übertragen.
Warum direkt statt über Picatinny?
Eine direkte Schnittstelle kann Bauhöhe, Schraubebenen und unnötige Adapter reduzieren.
Muss das Zusatzvisier separat eingeschossen werden?
Ja. Nullentfernung, mechanischer Versatz und Treffpunktlage werden unabhängig von der Hauptoptik dokumentiert.
Ist Schwarz immer exakt tonidentisch?
Nein. Eloxal, Materialoberfläche, Charge und Licht können trotz schwarzer Bezeichnung sichtbare Nuancen erzeugen.
