QD- und Picatinny-Schnittstelle passend zur tatsächlichen Anwendung wählen
American Defense Manufacturing AD-170-VPG 5-Lug Picatinny-Riser-Montage mit Standardhebel, schwarz wird hier nicht nur über Merkmale eingeordnet: Entscheidend sind Passung, Variante und die praktische Folge für dein Setup.
Passung zuerst prüfen
Passt das Produkt zu deinem Setup?
Passt gutwenn Optik oder Harris-Typ-Zweibein, Picatinny-Schiene, Bauhöhe und Hebelposition exakt zusammenpassen.
Passt eher nichtwenn Gerätefuß, Schienenstandard oder gewünschte optische Achshöhe nicht eindeutig feststehen.
Kaufcheck vor dem BestellenGeräteschnittstelle, Picatinny-Profil, Bauhöhe, Hebelvariante, Position und Freigängigkeit. Prüfe die gewählte Variante gegen die Bezeichnung am vorhandenen System und gegen die Herstellerunterlagen.
Mehr Höhe ist nur dann hilfreich, wenn sie ein konkretes Platz- oder Anschlagproblem löst. Bei einer Optik mit eigenem Schnellspannhebel kann eine zu niedrige Erhöhung sogar dazu führen, dass der Hebel nicht frei arbeiten kann.

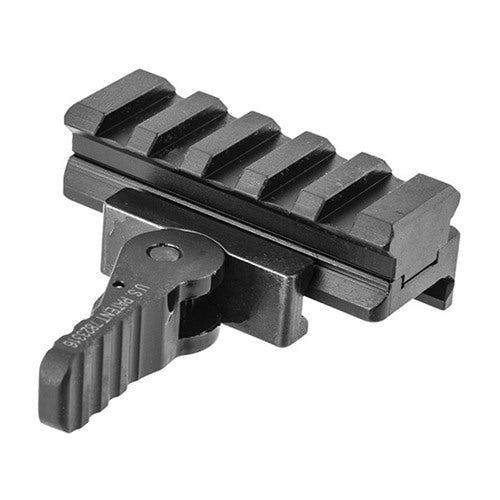

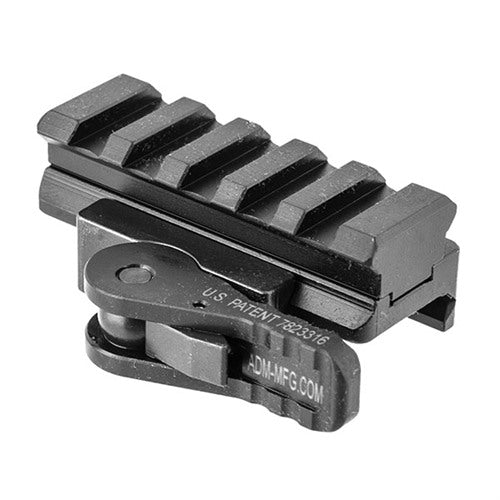

Der AD-170-VPG setzt deshalb eine zweite Picatinny-Ebene über die vorhandene Schiene. In der hier angebotenen Ausführung stehen fünf Slots zur Verfügung; der Riser erhöht um 0,60 Zoll und lässt sich über den ADM-Standardhebel schnell abnehmen. Er ist eine vollständige Picatinny-auf-Picatinny-Montage, nicht die einzelne AD-170-Basis und nicht die Optik selbst.
Vor dem Kauf entscheidend:
Unten wird eine geeignete Picatinny-Schiene benötigt. Oben braucht das zu montierende Gerät eine eigene Picatinny-Klemmung und genügend Platz für seinen Hebel. Fünf Slots müssen für dessen Klemmfläche und die gewünschte Position ausreichen.
Was die 0,60-Zoll-Erhöhung praktisch verändert
Die zusätzliche Höhe schafft Freiraum über Handschutz, Bedienelementen oder einer darunterliegenden Schiene. Sie kann außerdem eine aufrechtere Kopfposition ermöglichen. Ob das tatsächlich besser passt, hängt jedoch von Visierlinie, Schaftauflage und dem verwendeten Gerät ab. Der Riser ersetzt keine passende Wangenauflage und korrigiert keine ungeeignete Optikposition.
ADM weist auf der Produktseite darauf hin, dass viele Optiken und Magnifier mit eingebautem QD-Hebel die 0,60-Zoll-Ausführung benötigen, weil die niedrigere Variante nicht genug Platz für den Klemmmechanismus bietet. Das ist eine Auswahlhilfe, aber keine pauschale Freigabe für jedes Gerät. Klemmfläche, Slotbedarf und Hebelweg bleiben am konkreten Aufbau zu prüfen.
Fünf Slots statt langer Brückenschiene
Die Gesamtlänge von 2,3 Zoll hält die erhöhte Schienenstrecke kompakt. Das passt zu einzelnen Optiken oder Zubehörteilen, deren komplette Klemmung innerhalb dieser fünf Slots sitzt. Für eine Kombination aus Visier und Magnifier oder für weit auseinanderliegende Montagepunkte kann eine längere Riser-Schiene die ehrlichere Wahl sein.
Der Riser darf nicht genutzt werden, um getrennte, gegeneinander bewegliche Bauteile zu überbrücken. Beide Klemmstellen des Risers gehören auf dieselbe tragfähige Basisschiene. Ebenso muss das obere Gerät vollständig auf der erhöhten Picatinny-Fläche klemmen; ein teilweise schwebender oder erzwungener Sitz ist keine brauchbare Lösung.
QD Auto Lock richtig einstellen

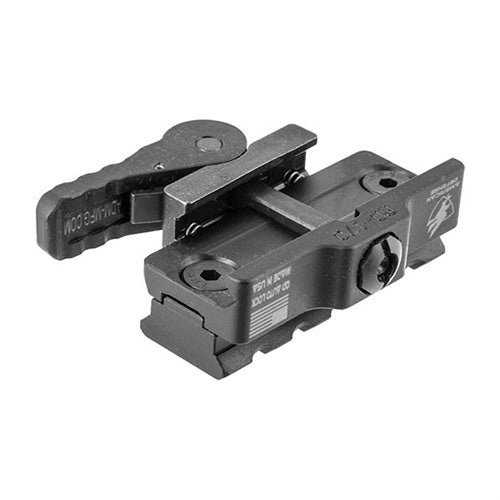

Zum Öffnen wird der Sperrknopf gedrückt und der Hebel um 180 Grad in die offene Stellung bewegt. Danach wird der Riser an der gewünschten Nut angesetzt und der Hebel geschlossen. Die Klemmung soll spielfrei sein, der Hebel aber mit kontrolliert kräftigem Handdruck vollständig schließen. Gewalt ist kein Ersatz für die korrekte Einstellung.

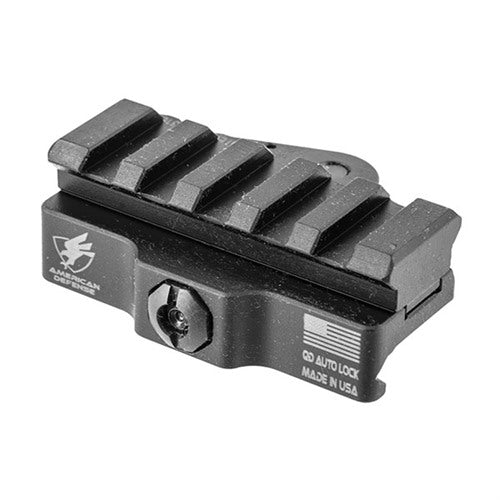

Stimmt die Spannung nicht, bleibt der Hebel offen. Wird er zur Basis gedrückt, tritt die Einstellmutter auf der Gegenseite hervor. ADM empfiehlt Korrekturen von ein bis zwei Flächen der achtflächigen Mutter und eine erneute Prüfung nach jedem Schritt. Finger oder ein flacher Schraubendreher reichen; ein proprietäres Werkzeug ist nicht erforderlich.
Die Einstellbarkeit gleicht Maßtoleranzen der Schiene aus. Sie macht eine beschädigte, verschmutzte oder falsche Schiene nicht kompatibel. Kontaktflächen und Nuten müssen sauber und unbeschädigt sein. Nach einem Wechsel auf eine andere Basisschiene wird die Spannung neu geprüft.
Unsere Einschätzung
Der stärkste Kaufgrund ist die Kombination aus kompakter 5-Slot-Erhöhung und werkzeuglos bedienbarer, auf die Basisschiene einstellbarer QD-Klemmung. Das ist sinnvoll, wenn eine Picatinny-Optik regelmäßig abgenommen wird oder ihr eigener Hebel zusätzlichen Freiraum benötigt.
Die häufigste Fehlannahme betrifft die Kompatibilität: Picatinny auf beiden Seiten bedeutet nicht, dass jedes Gerät sinnvoll auf fünf Slots sitzt. Wer nur eine einzige Optik dauerhaft montiert, fährt mit einer gerätespezifischen Direktmontage oft niedriger und mit einer Schnittstelle weniger. Wer mehrere Geräte hintereinander anheben will, braucht möglicherweise eine längere Riser-Schiene.
Ausbilder-Tipp: Anschlaghöhe vor der Nullstellung prüfen
Setze Optik und Riser zunächst an, ohne sofort die endgültige Visierlinie einzuschießen. Nimm wiederholt einen natürlichen Anschlag ein: Findet das Auge das Absehen ohne bewusstes Anheben des Kopfes, passt die Höhe eher. Muss die Wange den Schaft verlassen, ist der Aufbau zu hoch oder verlangt eine dafür geeignete Schaftauflage.
Nutzer-Tipp: Hebelweg als eigenes Maß behandeln
Prüfe nicht nur, ob die Optik auf die fünf Slots passt. Öffne auch ihren eigenen Klemmhebel vollständig. Kollidiert er mit dem ADM-Hebel, dem Gehäuse oder angrenzendem Zubehör, muss die Position geändert oder eine andere Montage gewählt werden.
Nutzer-Tipp: Immer dieselbe Nut verwenden
Markiere für wiederholtes Abnehmen die verwendete Basisschienennut und setze den Riser vor dem Schließen gegen dieselbe Nutflanke. Nach dem Wiederanbau einer Optik gehört eine Treffpunktkontrolle zum Ablauf; die QD-Funktion ersetzt diese Kontrolle nicht.
Nutzer-Tipp: Schienenwechsel bedeutet Spannungsprüfung
Eine einmal gefundene Hebeleinstellung gilt für die konkrete Basisschiene. Beim Wechsel auf eine andere Waffe oder Schiene wird offen angesetzt, Spiel geprüft und die Mutter nötigenfalls in kleinen Schritten angepasst.
Black-Raptor-Kurzfazit:
Kaufen, wenn: fünf Slots ausreichen, 0,60 Zoll zusätzliche Höhe gebraucht werden und das obere Gerät mit eigener Picatinny-Klemmung regelmäßig gelöst werden soll.
Nicht kaufen, wenn: eine Low- oder Tall-Ausführung, eine lange Schienenbrücke, eine gerätespezifische Direktmontage oder eine Optik samt Halterung erwartet wird.
Passende Produkte nach Systemlogik:
Technische Daten
-
Hersteller: American Defense Manufacturing
-
Modell: AD-170-VPG-5LUG-STD
-
Produktklasse: vollständiger QD-Picatinny-Riser
-
Untere Schnittstelle: geeignete Picatinny-Schiene
-
Obere Schnittstelle: Picatinny, fünf Slots
-
Erhöhung laut Hersteller: 0,60 Zoll, rund 15,2 mm
-
Gesamtlänge laut Hersteller: 2,3 Zoll, rund 58,4 mm
-
Hebel: ADM QD Auto Lock, Standardausführung
-
Hebelausrichtung: nach vorn oder hinten konfigurierbar
-
Material: 6061-T6-Aluminium
-
Oberfläche: schwarz, Type-III-Mil-Spec-Harteloxierung
Variantenabgrenzung: Diese Angaben gelten nur für die angebotene 5-Slot-Ausführung mit 0,60 Zoll Erhöhung und Standardhebel. Werte der 3-Slot-, Low-, Tall-, TAC- oder Titanhebel-Ausführungen gelten hier nicht.
Lieferumfang
- ADM AD-170-VPG 5-Lug Picatinny-Riser, schwarz
- vormontierter ADM-Standardhebel
Nicht enthalten: Optik, Magnifier, Leuchte, Laser, Waffe, Basisschiene und weiteres Picatinny-Zubehör.
FAQ
Ist dies nur die AD-170-Basis?
Nein. Die AD-170-VPG-5LUG-STD ist der vollständige QD-Riser mit einer erhöhten Picatinny-Oberseite und fünf Slots. Die einzelne AD-170-Basis ist ein anderes Produkt.
Wie stark erhöht der Riser die Optik?
Die angebotene Standardhöhe hebt die obere Schienenfläche um 0,60 Zoll beziehungsweise rund 15,2 mm an. Das ist nicht die 0,50-Zoll-Low- oder die 1,20-Zoll-Tall-Ausführung.
Passt jede Picatinny-Optik auf den Riser?
Nein. Das Gerät braucht eine eigene Picatinny-Klemmung, seine Klemmfläche muss auf fünf Slots passen und alle Hebel müssen frei öffnen und schließen können.
Brauche ich Werkzeug für den QD-Hebel?
Kein Spezialwerkzeug. ADM beschreibt die Einstellung mit den Fingern oder einem flachen Schraubendreher. Die Mutter wird in kleinen Schritten verstellt und anschließend erneut auf der Schiene geprüft.
Wann ist eine Direktmontage besser?
Wenn eine einzelne, klar definierte Optik dauerhaft und möglichst niedrig sitzen soll, reduziert eine passende Direktmontage Bauhöhe und Zahl der Schnittstellen.
Kann ich Visier und Magnifier gemeinsam darauf montieren?
Nur wenn beide Klemmflächen vollständig innerhalb der fünf Slots sitzen und ihre Bedienwege frei bleiben. Für viele Kombinationen ist eine längere Riser-Schiene geeigneter.
Technische Daten praktisch gelesen
Kaufkritische DatenGeräteschnittstelle, Picatinny-Profil, Bauhöhe, Hebelvariante, Position und Freigängigkeit.
PraxisfolgeEine passend eingestellte Montage ermöglicht reproduzierbaren Sitz und schnellen Wechsel; sie ersetzt keine Kontrolle der Treffpunktlage.
Grenzen und Fehlkauf vermeiden
Wichtig vor Montage und NutzungQD-Spannung nach Herstellerangabe einstellen. Vor jeder Nutzung Verriegelung prüfen und nach Demontage die Treffpunktlage kontrollieren.
LieferumfangZum Lieferumfang gehört ausschließlich die im bestehenden Produkttext und in der gewählten Variante ausdrücklich benannte Ausführung. Abgebildete Waffen, Optiken oder weiteres Zubehör sind nicht enthalten, sofern sie nicht ausdrücklich aufgeführt sind.
Black-Raptor-Einordnung: Sinnvoll ist diese Ausführung dann, wenn die kaufkritischen Maße und Schnittstellen vorab eindeutig bestätigt sind. Bei unklarer Passung zuerst Modellbezeichnung und vorhandene Aufnahme prüfen.
