Bei einer Aimpoint-Micro-Montage entscheidet nicht nur der Footprint, sondern vor allem die Höhe. Dieses Angebot bündelt vier schwarze ADM-QD-Montagen mit Standardhebel: Low, CAS-V, Absolute Co-Witness und Lower 1/3. Sie teilen die Micro-Schnittstelle und das einstellbare Auto Lock Lever System, lösen aber unterschiedliche Aufbauhöhen.
Es handelt sich um vollständige Optikmontagen für eine passende Picatinny-Schiene. Es sind weder Receiver noch Rotpunktvisiere, Riser oder Adapter. Vor dem Kauf müssen deshalb Optik-Footprint, Schienenschnittstelle und gewünschte Visierlinie gemeinsam feststehen.
Welche Shop-Auswahl gehört zu welcher Höhe?
Die geschützten Auswahlnamen im Shop sind technisch nicht selbsterklärend. Nutze deshalb diese eindeutige Zuordnung:

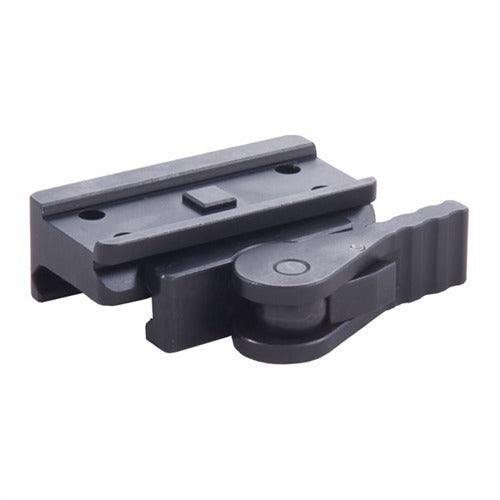

Matte Black / Universal Rifles / Tactical Bases: Low QD, Modell AD-T1-L-STD; Montageanstieg 0,30 Zoll, Optikmittellinie 0,89 Zoll bei Aimpoint T1/T2.

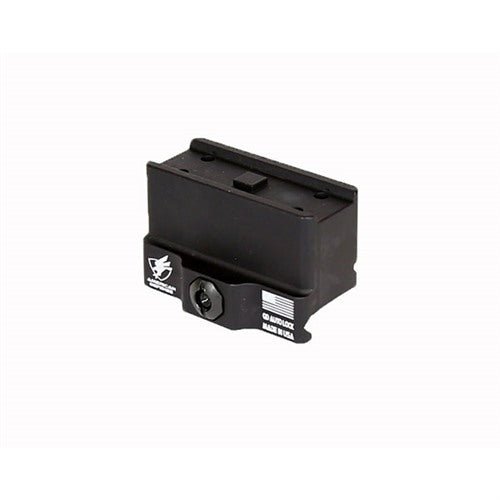

Matte Black / Aimpoint Micro: CAS-V, Modell AD-T1-CASV-STD; Montageanstieg 0,56 Zoll, Optikmittellinie 1,15 Zoll.
Matte Black / Quick Detach: Absolute Co-Witness, Modell AD-T1-10-STD; Montageanstieg 0,81 Zoll, Optikmittellinie 1,40 Zoll.
Matte Black / Quick Detach Variante 4: Lower 1/3 Co-Witness, Modell AD-T1-11-STD; Montageanstieg 1,03 Zoll, Optikmittellinie 1,62 Zoll.
Die Optikmittellinien beziehen sich auf Aimpoint T1/T2 beziehungsweise die von ADM in derselben Spalte geführten Micro-Modelle. Die niedrigste Variante ist für einen möglichst tiefen Aufbau gedacht. CAS-V liegt darüber. Absolute Co-Witness und Lower 1/3 sind definierte AR-orientierte Höhen; welche davon mit der vorhandenen Visierung tatsächlich zusammenpasst, hängt vom gesamten Aufbau ab und darf nicht nur aus dem Namen abgeleitet werden.
Kompatibilität und Systemnutzen

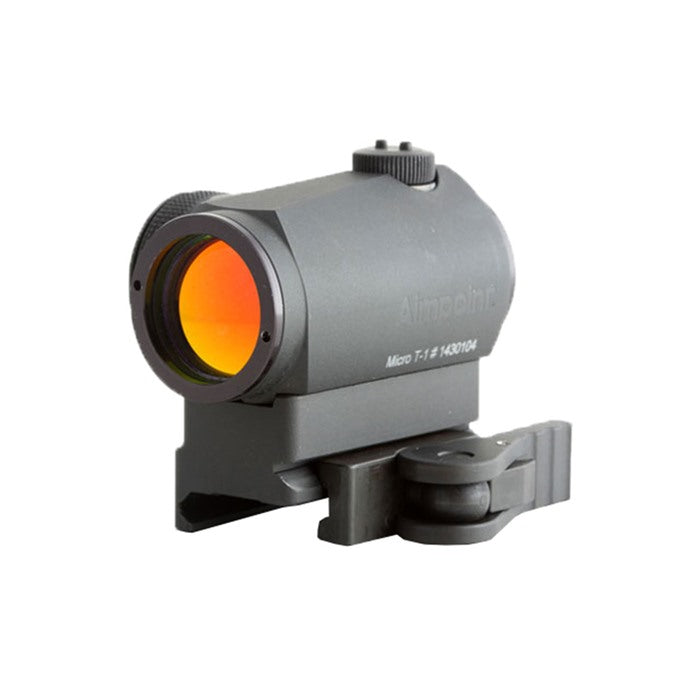

ADM nennt Aimpoint T1/T2 und H1/H2 sowie Vortex Crossfire und SIG Romeo 5. Auch andere Rotpunktvisiere können passen, wenn sie nachweislich denselben Aimpoint-Micro-Footprint verwenden. Eine ähnliche Gehäuseform genügt nicht: Schraubenbild und Anlagefläche müssen vom Optikhersteller bestätigt sein.
Alle vier Varianten werden aus 6061-T6-Aluminium CNC-gefertigt und schwarz Type III harteloxiert. Die QD-Klemmung lässt sich laut ADM an Schienen innerhalb und außerhalb der Solltoleranz anpassen. Dafür ist kein proprietäres Werkzeug erforderlich; der Hersteller nennt Finger oder Schlitzschraubendreher. Der Hebel kann so konfiguriert werden, dass er nach vorn oder nach hinten verriegelt.
Der praktische Vorteil liegt im kontrollierten Wechsel: Die Optik kann für Transport, Reinigung oder einen geplanten Plattformwechsel abgenommen werden, ohne jedes Mal die Klemmung zu zerlegen. Das ersetzt jedoch keine feste Referenz. Nut und Anschlagrichtung müssen bei jeder Montage gleich bleiben, wenn die mechanischen Bedingungen reproduzierbar sein sollen.
Ausbilder-Tipp: Höhe vor dem Einschießen festlegen
Entscheide zuerst, welche Visierlinie du wirklich brauchst, und kontrolliere Augenposition, Schaftanschlag sowie gegebenenfalls das Bild der mechanischen Visierung im entladenen Aufbau. Erst danach wird eingeschossen. Eine falsch gewählte Höhe lässt sich nicht durch stärkeres Anziehen oder eine andere Hebelspannung korrigieren.
Nutzerhinweis: QD-Spannung schrittweise einstellen
Setze die Montage auf die gereinigte Schiene und passe das Auto Lock System nach ADM-Vorgabe in kleinen Schritten an. Der Hebel soll sicher schließen und die Montage spielfrei halten, aber nicht mit Gewalt über einen falschen Einstellpunkt gedrückt werden.
Nutzerhinweis: Referenznut markieren
Verwende immer dieselbe Schienennut und schiebe die Montage vor dem Verriegeln gegen dieselbe Nutflanke. Prüfe nach dem ersten Einsatz und nach jedem Umbau auf Spiel, Kontaktspuren oder eine veränderte Schließkraft.
Kaufgrenze und Alternativen
Kaufen, wenn: deine Optik einen bestätigten Aimpoint-Micro-Footprint besitzt, eine passende Picatinny-Schiene vorhanden ist und du eine der vier belegten Höhen mit einstellbarem QD-Standardhebel brauchst.
Nicht kaufen, wenn: dein Rotpunktvisier einen MRO-, RMR-, ACRO- oder anderen Footprint verwendet, du eine fest verschraubte Montage ohne Hebel suchst oder die erforderliche Höhe noch nicht bestimmt ist. Auch eine CAS-V-Auswahl ist kein Ersatz für die Prüfung des konkreten Schienen- und Visieraufbaus.
Für eine Trijicon MRO mit bewusst niedriger Visierlinie ist die ADM Trijicon MRO Low QD-Montage die footprintgerechte Alternative. Für kompakte ACOG-Modelle mit deren eigener Schnittstelle ist die ADM Mini-ACOG-Halterung vorgesehen. Beide Produkte sind Alternativen für andere Optiken, keine Adapter auf den Aimpoint-Micro-Footprint.
Technische Daten
-
Produktart: vollständige QD-Red-Dot-Montage; Zubehör, kein Receiver und keine Optik
-
Optik-Schnittstelle: Aimpoint-Micro-Footprint
-
Bestätigte Optiken: Aimpoint T1/T2, H1/H2, Vortex Crossfire und SIG Romeo 5; weitere nur bei ausdrücklich bestätigtem gleichen Footprint
-
Schienen-Schnittstelle: passende Picatinny-Schiene
-
Höhen: Low 0,30 Zoll, CAS-V 0,56 Zoll, Absolute Co-Witness 0,81 Zoll, Lower 1/3 1,03 Zoll Montageanstieg
-
Optikmittellinie T1/T2: 0,89 / 1,15 / 1,40 / 1,62 Zoll je nach Variante
-
Material: CNC-gefertigtes 6061-T6-Aluminium
-
Oberfläche: schwarze Type-III-Harteloxierung nach Mil-Spec
-
Klemmung: einstellbares QD Auto Lock Lever System
-
Hebel: Standardhebel, Verriegelungsrichtung vorn oder hinten konfigurierbar
-
Einstellung: ohne proprietäres Werkzeug; laut ADM mit Finger oder Schlitzschraubendreher
Lieferumfang
Enthalten ist eine schwarze ADM Aimpoint-Micro-QD-Montage in der gewählten Höhe mit Standardhebel. Die Händlerunterlagen zu den vier Shop-Angeboten führen vier hochfeste Stahl-Torx-Schrauben zur Befestigung der Optik an der Montage.
Nicht enthalten:
Rotpunktvisier, Waffe beziehungsweise Trägerplattform und Montagewerkzeug gehören nicht zum bestätigten Lieferumfang. Prüfe vor der Montage den realen Packungsinhalt und verwende für Schraubenanzug, Schraubensicherung sowie Erstmontage ausschließlich die aktuellen Vorgaben von ADM und des Optikherstellers.
Unsere Einschätzung
Die Stärke dieser ADM-Familie liegt in der klaren Systementscheidung: ein bestätigter Micro-Footprint, vier sinnvolle Höhen und eine werkzeugarm einstellbare QD-Klemmung. Wer Low, CAS-V, Absolute oder Lower 1/3 bewusst auswählt, bekommt keine beliebige Universalbasis, sondern eine direkte Schnittstelle zwischen Optik und Schiene.
Die ehrliche Grenze ist die Auswahl selbst. Die Shop-Bezeichnungen bilden die Höhen nicht sauber ab; deshalb muss die oben stehende Zuordnung vor dem Kauf beachtet werden. Ohne bestätigten Footprint und ohne geklärte Visierlinie ist keine der vier Varianten eine sichere Empfehlung.
FAQ
Welche Auswahl ist die niedrige Low-QD-Montage?
Wähle Matte Black / Universal Rifles / Tactical Bases. Diese Auswahl ist AD-T1-L-STD mit 0,30 Zoll Montageanstieg und 0,89 Zoll Optikmittellinie bei Aimpoint T1/T2.
Welche Auswahl ist Absolute Co-Witness?
Matte Black / Quick Detach gehört zu AD-T1-10-STD. ADM nennt 0,81 Zoll Montageanstieg und 1,40 Zoll Optikmittellinie bei T1/T2.
Welche Auswahl ist Lower 1/3?
Matte Black / Quick Detach Variante 4 gehört zu AD-T1-11-STD. Dafür nennt ADM 1,03 Zoll Montageanstieg und 1,62 Zoll Optikmittellinie bei T1/T2.
Passt die Montage an ein Trijicon MRO?
Nein. Das Trijicon MRO verwendet eine andere Schnittstelle. Nutze dafür eine ausdrücklich MRO-spezifische Montage und nicht diese Aimpoint-Micro-Familie.
Brauche ich Spezialwerkzeug für die QD-Einstellung?
Nein. ADM nennt kein proprietäres Einstellwerkzeug; Finger oder ein Schlitzschraubendreher genügen laut Hersteller für das Auto Lock Lever System.
Kann ich die Montage nach dem Abnehmen einfach irgendwo wieder aufsetzen?
Für reproduzierbare mechanische Bedingungen sollte sie wieder in dieselbe markierte Nut und gegen dieselbe Nutflanke gesetzt werden. Danach sind Verriegelung und spielfreier Sitz zu kontrollieren.
