American Defense Manufacturing · Kaufberatung
QD- und Picatinny-Schnittstelle passend zur tatsächlichen Anwendung wählen
ADM Trijicon MRO Low QD-Montage, Standard- oder Tactical-Hebel, schwarz wird hier nicht nur über Merkmale eingeordnet: Entscheidend sind Passung, Variante und die praktische Folge für dein Setup.
Passung zuerst prüfen
Passt das Produkt zu deinem Setup?
Passt gutwenn Trijicon MRO, Picatinny-Schiene, Bauhöhe und Hebelposition zusammenpassen.
Passt eher nichtwenn Gerätefuß, Schienenstandard oder gewünschte optische Achshöhe nicht eindeutig feststehen.
Kaufcheck vor dem BestellenGeräteschnittstelle, Picatinny-Profil, Bauhöhe, Hebelvariante, Position und Freigängigkeit. Prüfe die gewählte Variante gegen die Bezeichnung am vorhandenen System und gegen die Herstellerunterlagen.
Wenn eine Trijicon MRO möglichst nah über der Schiene sitzen und trotzdem ohne Demontagewerkzeug abnehmbar bleiben soll, ist eine hohe Co-Witness-Montage der falsche Ansatz. Die niedrige AD-MRO-L verbindet den MRO-spezifischen Anschluss mit einer einstellbaren QD-Klemmung für die Picatinny-Schiene.
Das Produkt ist eine vollständige Optikmontage: kein Receiver, keine Optik, kein Riser und keine Universalbasis. Der konkrete Mehrwert entsteht durch die Kombination aus niedriger Bauform, MRO-spezifischem Sitz und dem ADM Auto Lock Lever System.
Welche Ausführung passt?
Im Shop stehen zwei schwarze Hebelvarianten zur Wahl. Die erste Auswahl steht für den Standardhebel; die zweite Auswahl mit dem Zusatz Variante 2 für den Tactical-Hebel. Beide nutzen dieselbe niedrige MRO-Montage und dasselbe einstellbare QD-Prinzip. Die Entscheidung betrifft die Hebelergonomie, nicht den Optikanschluss.
Standardhebel: die kompaktere Wahl, wenn der Hebel möglichst wenig seitlich auftragen soll.
Tactical-Hebel: die bedienungsbetonte Wahl, wenn eine größere Daumenauflage beim Lösen und Schliessen wichtiger ist als die knappere Kontur.
Die niedrige Bauform ist für Setups gedacht, bei denen die MRO bewusst nah über der Schiene stehen soll. Wer eine absolute oder Lower-Third-Co-Witness-Höhe mit einer AR-Visierung plant, benötigt eine andere AD-MRO-Höhenvariante. Ebenso ist diese Montage keine Lösung für Aimpoint-Micro-, Trijicon-RMR- oder andere nur aehnlich aussehende Footprints.
Was bringt das Auto Lock Lever System im Einsatz?
ADM fertigt die Montage aus 6061-T6-Aluminium und versieht sie mit einer schwarzen Type-III-Harteloxal-Oberfläche. Entscheidend für den Nutzer ist jedoch die Klemmung: Das Auto Lock Lever System lässt sich an Schienen innerhalb und außerhalb der Solltoleranz anpassen. Dafür ist kein proprietäres Einstellwerkzeug nötig; ADM nennt den Finger oder einen Schlitzschraubendreher.
Eine richtig eingestellte QD-Klemmung spart beim Wechsel zwischen Transport, Reinigung und Nutzung Zeit. Sie ersetzt aber keine saubere Referenzposition. Wer die Montage nach jedem Abnehmen in einer anderen Nut oder ohne gleichbleibenden Anschlag aufsetzt, verschenkt den praktischen Vorteil der Schnellspannfunktion.
Ausbilder-Tipp: Erst Position, dann Hebelspannung
Lege eine feste Schienennut als Referenz fest, schiebe die Montage beim Aufsetzen jedes Mal gegen dieselbe Nutflanke und schließe erst dann den Hebel. Prüfe das System zunächst entladen auf Spiel. Muss der Hebel mit Gewalt geschlossen werden, ist das kein Sicherheitsgewinn, sondern ein Anlass, die Einstellung nach ADM-Vorgabe neu zu setzen.
Nutzerhinweis: Hebelrichtung bewusst wählen
ADM erlaubt eine Verriegelung nach vorn oder nach hinten. Richte den Hebel so aus, dass er weder mit Bedienelementen noch mit benachbartem Zubehör kollidiert und beim Tragen nicht ungewollt belastet wird. Diese Entscheidung sollte vor dem Einschießen feststehen.
Nutzerhinweis: Kontaktflächen kontrollieren
Schmutz, Grate oder eine oelige Schicht zwischen Montage und Schiene verändern den Sitz. Reinige beide Kontaktflächen materialgerecht, setze die Montage an der markierten Position an und kontrolliere nach dem ersten Training erneut, ob Spiel oder sichtbare Verschiebung entstanden ist.
Kaufgrenze und Alternativen
Kaufen, wenn: eine Trijicon MRO vorhanden ist, eine niedrige Visierlinie gewollt ist und die Optik regelmäßig ohne proprietäres Werkzeug von einer passenden Picatinny-Schiene abgenommen werden soll.
Nicht kaufen, wenn: ein Co-Witness-Aufbau, ein anderer Optik-Footprint oder eine feste Direktmontage ohne QD-Hebel benötigt wird. Auch für ein Setup, dessen Schienenschnittstelle nur anhand eines Fotos vermutet wird, ist die Bestellung zu früh.
Für einen Aimpoint-Micro-Footprint ist der ADM Aimpoint Micro T1/T2 Low Mount die passende modellbezogene Alternative. Für kompakte ACOG-Modelle mit deren eigener Schnittstelle ist die ADM Mini-ACOG-Halterung vorgesehen. Beide Links sind Alternativen für andere Optiken, keine Adapter für die MRO.
Technische Daten
-
Produktart: niedrige, vollständige QD-Red-Dot-Montage
-
Optik-Schnittstelle: Trijicon MRO
-
Schienen-Schnittstelle: passende Picatinny-Schiene
-

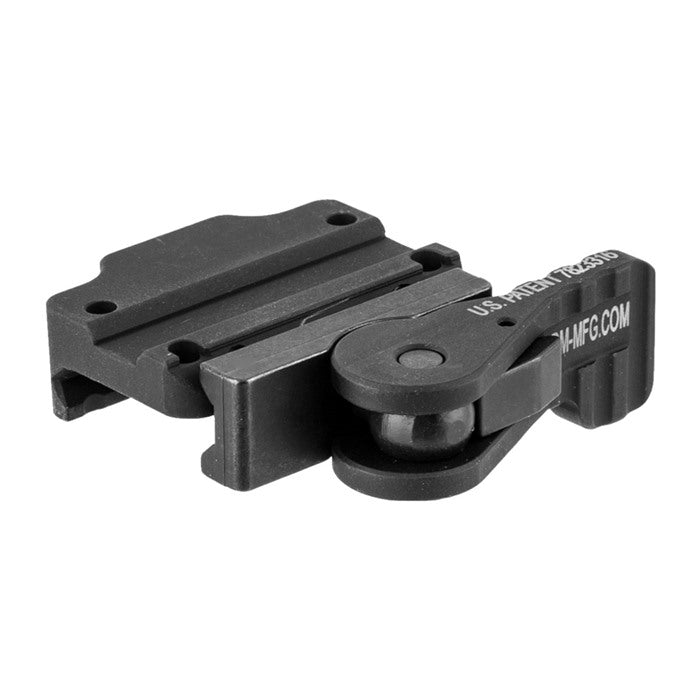

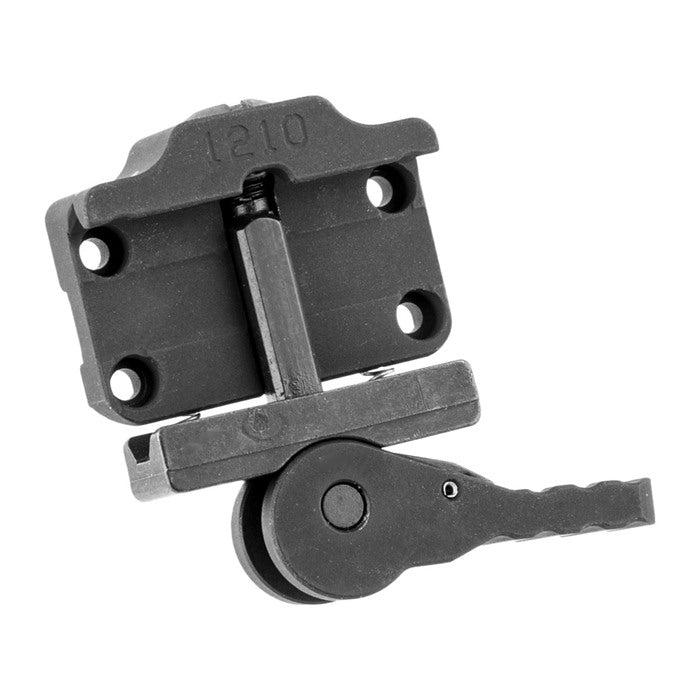

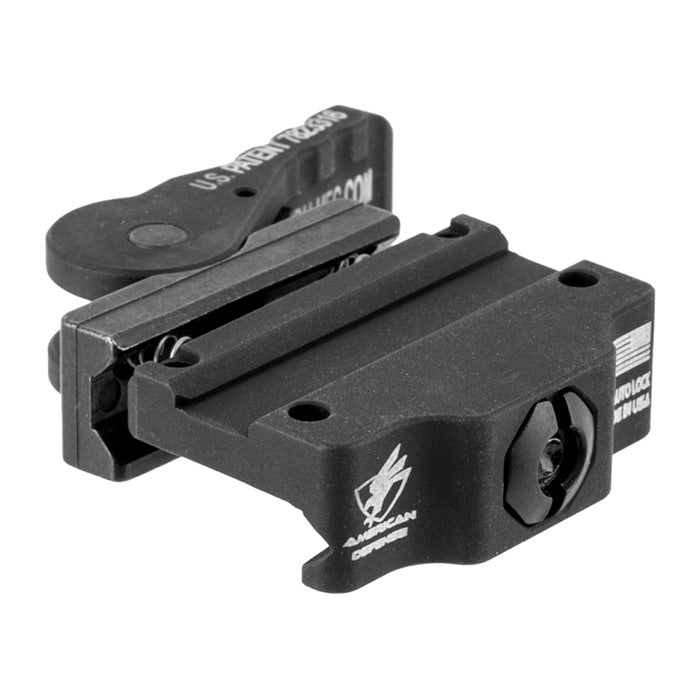

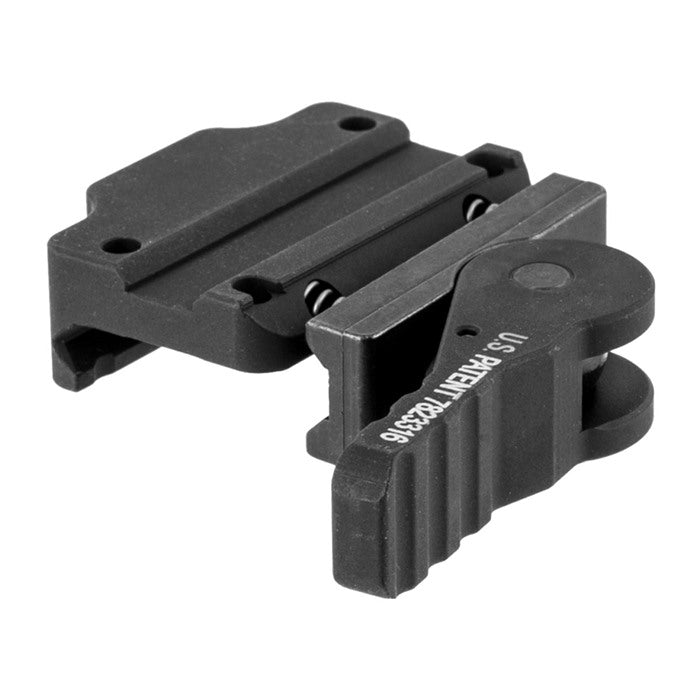

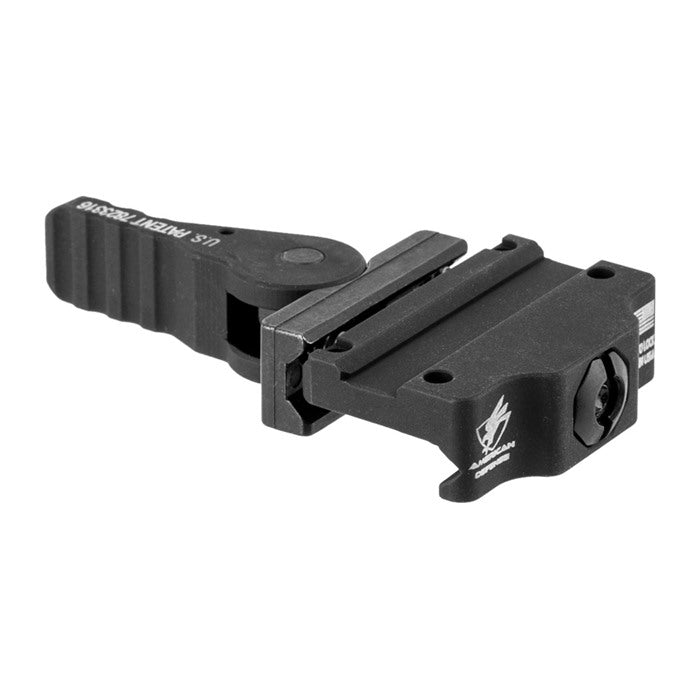

Modellvarianten: AD-MRO-L-STD mit Standardhebel oder AD-MRO-L-TAC mit Tactical-Hebel
-
Material: CNC-gefertigtes 6061-T6-Aluminium
-
Oberfläche: schwarze Type-III-Harteloxierung nach Mil-Spec
-
Klemmung: einstellbares QD Auto Lock Lever System
-
Einstellung: ohne proprietäres Werkzeug; laut ADM mit Finger oder Schlitzschraubendreher
-
Hebelausrichtung: Verriegelung nach vorn oder hinten konfigurierbar
-
Einordnung: Zubehör; kein Receiver, keine Optik und kein Riser
Lieferumfang
Enthalten ist eine niedrige schwarze AD-MRO-L-Montage in der gewählten Hebelausführung. Eine Trijicon MRO, die Waffe beziehungsweise Schiene und Werkzeug gehören nicht zum bestätigten Lieferumfang.
Vor der Montage prüfen:
Montageschrauben sind in den verfügbaren ADM-Unterlagen nicht eindeutig ausgewiesen. Gleiche deshalb den tatsächlichen Packungsinhalt mit der aktuellen ADM-Unterlage und den Vorgaben der Trijicon MRO ab, bevor vorhandene Schrauben wiederverwendet oder Ersatzschrauben beschafft werden. Für Schraubenanzug und Schraubensicherung gelten ausschliesslich die aktuellen Vorgaben der beteiligten Hersteller.
Unsere Einschätzung
Die AD-MRO-L ist dann stark, wenn niedrig und schnell abnehmbar gleichzeitig gefordert sind. Ihr Systemnutzen liegt nicht in einer universellen Passform, sondern gerade in der festen MRO-Zuordnung und der anpassbaren Schienenklemmung. Der Standardhebel priorisiert die kompaktere Kontur, der Tactical-Hebel die griffgünstigere Bedienfläche.
Die ehrliche Grenze ist ebenso klar: Wer Eisenvisierung und MRO in einer definierten Co-Witness-Höhe kombinieren will, braucht eine andere Höhenausführung. Und wer die Optik ohnehin dauerhaft montiert lässt, sollte abwägen, ob eine fest verschraubte Lösung mit weniger beweglichen Bedienelementen besser zum eigenen Ablauf passt.
FAQ
Passt die Montage an jede Rotpunktoptik?
Nein. Die obere Schnittstelle ist für die Trijicon MRO vorgesehen. Aehnliche Gehäuseformen oder Schraubenabstände anderer Optiken sind kein Kompatibilitätsnachweis.
Welche Shop-Auswahl ist der Standardhebel?
Die Auswahl ohne den Zusatz Variante 2 steht für AD-MRO-L-STD mit Standardhebel. Die Auswahl mit Variante 2 steht für AD-MRO-L-TAC mit Tactical-Hebel.
Ist das eine Co-Witness-Montage?
Nein, angeboten wird die niedrige AD-MRO-L-Ausführung. Für einen Aufbau mit absoluter oder Lower-Third-Co-Witness-Höhe muss eine dazu bestimmte andere MRO-Montagehöhe gewählt werden.
Brauche ich Spezialwerkzeug für die QD-Einstellung?
ADM nennt kein proprietäres Werkzeug. Die Auto-Lock-Einstellung kann laut Hersteller mit dem Finger oder einem Schlitzschraubendreher vorgenommen werden.
Kann der Hebel in die andere Richtung verriegeln?
Ja. ADM beschreibt, dass der Hebel für eine Verriegelung nach vorn oder nach hinten konfiguriert werden kann. Die kollisionsfreie Richtung sollte vor dem Einschießen festgelegt werden.
Was muss ich nach dem Abnehmen beachten?
Setze die Montage wieder in dieselbe markierte Schienennut und gegen dieselbe Nutflanke. Kontrolliere den festen Sitz, bevor das System genutzt wird; bei veränderter Klemmkraft muss die Einstellung nach Herstellervorgabe geprüft werden.
Technische Daten praktisch gelesen
Kaufkritische DatenGeräteschnittstelle, Picatinny-Profil, Bauhöhe, Hebelvariante, Position und Freigängigkeit.
PraxisfolgeEine passend eingestellte Montage ermöglicht reproduzierbaren Sitz und schnellen Wechsel; sie ersetzt keine Kontrolle der Treffpunktlage.
Grenzen und Fehlkauf vermeiden
Wichtig vor Montage und NutzungQD-Spannung nach Herstellerangabe einstellen. Vor jeder Nutzung Verriegelung prüfen und nach Demontage die Treffpunktlage kontrollieren.
LieferumfangZum Lieferumfang gehört ausschließlich die im bestehenden Produkttext und in der gewählten Variante ausdrücklich benannte Ausführung. Abgebildete Waffen, Optiken oder weiteres Zubehör sind nicht enthalten, sofern sie nicht ausdrücklich aufgeführt sind.
Black-Raptor-Einordnung: Sinnvoll ist diese Ausführung dann, wenn die kaufkritischen Maße und Schnittstellen vorab eindeutig bestätigt sind. Bei unklarer Passung zuerst Modellbezeichnung und vorhandene Aufnahme prüfen.
