Optikmontage nach Ringmaß, Höhe und Vorneigung auswählen
ADM RECON-H High QD-Montage, 1 Zoll/30/34 mm, 0 MOA, schwarz wird nach Passung, Variante und praktischer Wirkung eingeordnet – ohne behaupteten Eigentest.
Passung zuerst prüfen
Passt das Produkt zu deinem Setup?
Passt gutWenn Rohrdurchmesser, Picatinny-Schnittstelle, Bauhöhe, Vorneigung und gegebenenfalls Vorversatz stimmen exakt mit Optik und Waffe überein.
Passt eher nichtWenn nur der Ringdurchmesser wurde geprüft oder Objektiv, Turm, Hülsenauswurf beziehungsweise Augenabstand können kollidieren.
Kaufcheck vor dem BestellenRingdurchmesser, Schienenstandard, Bauhöhe, MOA/MIL-Vorneigung, Versatz und QD-Ausführung. Vergleiche die gewählte Variante mit der Kennzeichnung am vorhandenen System und mit den Herstellerunterlagen.
Mehr Montagehöhe ist nur dann ein Vorteil, wenn sie ein konkretes Problem löst. Die RECON-H hebt ein Zielfernrohr so weit an, dass ein auf der oberen Schiene montiertes Laser- oder Zubehörsystem unter dem Objektivgehäuse Platz finden kann. Gleichzeitig ermöglicht die höhere Visierlinie eine aufrechtere Kopfhaltung. Wer bereits mit einer normalen 1,5-Zoll-Montage sauber hinter dem Glas steht, kann mit der H-Ausführung dagegen unnötig hoch geraten.

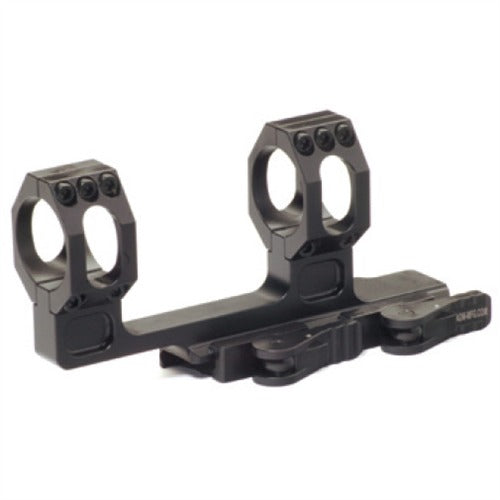

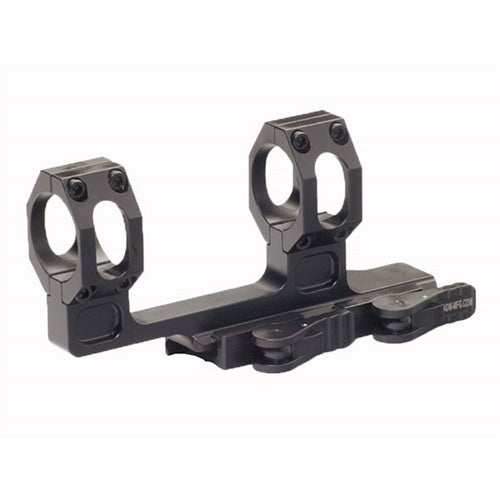

Dieses Angebot umfasst drei schwarze, einteilige ADM-Cantilever-Montagen mit 0 MOA: für 1-Zoll-, 30-mm- oder 34-mm-Mittelrohre. Alle drei verbinden integrierte Ringe, einen 2-Zoll-Versatz nach vorn und zwei einstellbare Auto-Lock-QD-Standardhebel für eine passende Picatinny-Schiene.
Welche Ausführung passt zum Zielfernrohr?
Der geschützte Alttitel nennt nur 30 mm, das Live-Produkt enthält jedoch drei unterschiedliche Rohrdurchmesser. Die Shop-Auswahl muss deshalb exakt zum Mittelrohr des Zielfernrohrs passen:
Black / 30mm / AR-15 / Quick Detach, Picatinny: AD-RECON-H-30-STD für 30-mm-Mittelrohre; 1,932 Zoll Mittellinienhöhe über der Schienenoberkante.
Matte Black / 34mm / Quick Detach, Picatinny: AD-RECON-H-34-STD für 34-mm-Mittelrohre; 2,010 Zoll Mittellinienhöhe.
Matte Black / 1'' / AR-15 / Quick Detach, Picatinny: AD-RECON-H-1-STD für 1-Zoll-Mittelrohre; 1,841 Zoll Mittellinienhöhe.
Die unterschiedlichen Werte entstehen durch den Ringdurchmesser. RECON-H ist die höchste Ausführung der ADM-RECON-Familie, aber nicht jede Variante besitzt exakt 1,93 Zoll Mittellinienhöhe. Deshalb ist die konkrete Zahl der gewählten Ringgröße wichtiger als ein pauschaler Höhenname.
Was verändert die RECON-H im Aufbau?
ADM beschreibt die H-Version für Aufbauten mit einem Laser-Sighting-System auf der oberen Schiene oder für Nutzer, die eine höhere Wangenauflage beziehungsweise eine aufrechtere Kopfposition benötigen. Der 2-Zoll-Cantilever verschiebt das Zielfernrohr nach vorn, ohne die QD-Klemmflächen auf den Handschutz verlagern zu müssen. So lässt sich der Augenabstand auf einem Flattop-AR-Aufbau einstellen, während die Montagebasis auf der Picatinny-Oberseite des Upper Receivers bleibt.
Der Hersteller nennt eine Eignung für Zielfernrohre mit Objektivgehäusen bis 56 mm. Das ist eine Obergrenze der Produktfamilie, keine pauschale Freigabe für jeden Aufbau: Schienenhöhe, Objektivaußendurchmesser, Schutzkappen und davor montiertes Zubehör entscheiden weiterhin über den realen Freigang.
Die Basis hat keine eingebaute Vorneigung. 0 MOA ist sinnvoll, wenn keine zusätzliche mechanische Höhenreserve über die Montage erzeugt werden soll. Wer ausdrücklich 20 oder 30 MOA für einen weitreichenden Aufbau benötigt, muss eine entsprechend geneigte Variante wählen; diese drei Shop-Ausführungen liefern diese Neigung nicht.
QD-System und Konstruktion
Die RECON-H wird aus 6061-T6-Aluminium CNC-gefertigt und schwarz Type III nach Mil-Spec harteloxiert. ADM nennt für die RECON-Familie 8,4 oz Gewicht. Die beiden Auto-Lock-Hebel lassen sich an Picatinny-Schienen innerhalb und außerhalb der Solltoleranz anpassen. Zur Einstellung genügt laut Hersteller ein Finger oder ein Schlitzschraubendreher; proprietäres Werkzeug ist nicht erforderlich. Die Hebel können für Verriegelung nach vorn oder hinten konfiguriert werden.
QD bedeutet nicht, dass die Montageposition beliebig wird. Wer nach dem Abnehmen dieselbe mechanische Ausgangslage anstrebt, benötigt eine feste Referenznut, dieselbe Anschlagrichtung und eine korrekt eingestellte Hebelspannung. Auch die Rohrklemmung muss nach der aktuellen Anleitung des Zielfernrohrherstellers erfolgen.
Ausbilder-Tipp: Kopfposition vor der Schraubenmontage bewerten
Baue die ungeladene Plattform zunächst mit provisorisch bestimmter Längsposition auf. Nimm deinen normalen Anschlag mit geschlossenen Augen ein und öffne sie erst, wenn Kopf und Schulter natürlich stehen. Liegt das Auge dann mittig im Sehfeld, unterstützt die Höhe deinen Ablauf. Musst du das Kinn anheben oder den Schaftkontakt lösen, ist RECON-H wahrscheinlich zu hoch – dieses Problem sollte nicht durch eine erzwungene Kopfhaltung antrainiert werden.
Nutzerhinweis: Cantilever statt Rail-Bridging nutzen
Halte beide QD-Klemmstellen auf der durchgehenden Picatinny-Fläche des Upper Receivers. Nutze den eingebauten 2-Zoll-Versatz, um das Glas nach vorn zu bringen, statt die Montagebasis über den Übergang zum Handschutz zu setzen. Damit bleibt die mechanische Referenz auf einem Bauteil.
Nutzerhinweis: Hebelrichtung vor dem Einschießen festlegen
Richte beide Hebel so aus, dass sie weder Auswurffenster, Bedienelemente noch weiteres Zubehör behindern. Markiere anschließend die gewählte Schienennut. Ändere Hebelrichtung, Klemmspannung oder Nutposition nicht beiläufig nach dem Einschießen, sondern kontrolliere danach Sitz und Treffpunktlage erneut.
Kaufgrenze und Alternativen
Kaufen, wenn: Mittelrohrdurchmesser und Picatinny-Schnittstelle eindeutig passen, ein 2-Zoll-Cantilever benötigt wird und die hohe Mittellinie tatsächlich Freigang oder eine bewusst aufrechte Kopfposition schafft.
Nicht kaufen, wenn: eine normale oder niedrige Zielfernrohrposition bereits einen sauberen Anschlag ermöglicht, das Mittelrohr einen anderen Durchmesser hat, eine geneigte Montage benötigt wird oder die Basis auf einer nicht passenden Schiene eingesetzt werden soll.
Wenn 30 mm passen, RECON-H aber zu hoch ist, bietet die ADM RECON 30-mm-Cantilever-Montage in Standardhöhe denselben Grundgedanken mit niedrigerer Mittellinie. Wer bei 30 mm eine horizontal geteilte, besonders robuste Ringkonstruktion statt der vertikal geteilten RECON-Ringe bevorzugt, findet mit der ADM DELTA 30-mm-QD-Montage eine konstruktiv andere Alternative. Beide Links sind Auswahlalternativen, keine Zusatzteile für die RECON-H.
Technische Daten
-
Produktart: einteilige, vollständige QD-Cantilever-Zielfernrohrmontage; Zubehör, kein Receiver und keine Optik
-
Varianten: AD-RECON-H-1-STD, AD-RECON-H-30-STD oder AD-RECON-H-34-STD
-
Mittelrohr: 1 Zoll, 30 mm oder 34 mm entsprechend der Auswahl
-
Mittellinienhöhe: 1,841 Zoll bei 1 Zoll; 1,932 Zoll bei 30 mm; 2,010 Zoll bei 34 mm
-
Vorneigung: 0 MOA
-
Cantilever: 2 Zoll Versatz nach vorn
-
Objektivgehäuse: laut ADM bis 56 mm; realen Freigang im Gesamtaufbau prüfen
-
Schienenschnittstelle: Picatinny
-
Klemmung: zwei einstellbare QD Auto Lock Standardhebel
-
Material: CNC-gefertigtes 6061-T6-Aluminium
-
Oberfläche: schwarze Type-III-Harteloxierung nach Mil-Spec
-
Gewicht: Herstellerangabe für die RECON-Familie 8,4 oz
Lieferumfang
Bestätigt enthalten ist eine schwarze RECON-H-QD-Cantilever-Montage mit integrierten Ringen im gewählten Durchmesser und zwei montierten Standardhebeln. Zielfernrohr, Waffe beziehungsweise Upper Receiver, Schienenzubehör und Werkzeug sind nicht enthalten.
Packungs- und Montagehinweis:
Die aktuelle ADM-Produktseite listet den kompletten Kleinteileumfang nicht einzeln auf. Die allgemeine ADM-Montageanleitung verweist auf ein mitgeliefertes rot-oranges Threadmate-Päckchen. Prüfe den tatsächlichen Packungsinhalt vor der Montage. Verwende für Ringverschraubung, Schraubensicherung und Anzugsreihenfolge ausschließlich die aktuellen Vorgaben von ADM und des konkreten Zielfernrohrherstellers.
Unsere Einschätzung
RECON-H ist keine pauschal bessere RECON, sondern eine gezielte Höhenlösung. Ihr stärkster Kaufgrund ist der zusätzliche Freigang bei gleichzeitigem 2-Zoll-Cantilever und schnell lösbarer Picatinny-Klemmung. Die drei Rohrdurchmesser machen das Angebot flexibel, verlangen aber eine exakte Variantenauswahl.
Die häufigste Fehlannahme wäre, eine hohe Montage automatisch mit schnellerem Anschlag gleichzusetzen. Eine aufrechtere Kopfhaltung kann sinnvoll sein, muss aber zum Schaft, zur Körperhaltung und zum Augenabstand passen. Wer dafür keinen konkreten Bedarf hat, ist mit der normalen RECON-Höhe meist ehrlicher bedient.
FAQ
Welche Variante passt zu einem 30-mm-Mittelrohr?
Wähle Black / 30mm / AR-15 / Quick Detach, Picatinny. Diese Auswahl entspricht AD-RECON-H-30-STD mit 1,932 Zoll Mittellinienhöhe.
Sind alle drei Varianten exakt 1,93 Zoll hoch?
Nein. ADM nennt 1,841 Zoll für 1 Zoll, 1,932 Zoll für 30 mm und 2,010 Zoll für 34 mm. Die Ringgröße verändert die Mittellinienhöhe.
Ist die Montage für ein 20-MOA-Setup geeignet?
Diese drei Ausführungen besitzen 0 MOA Vorneigung. Wenn eine mechanische Vorneigung benötigt wird, muss eine ausdrücklich mit 20 oder 30 MOA ausgewiesene Montage gewählt werden.
Warum ist die RECON-H so hoch?
ADM sieht sie für zusätzlichen Freigang über einem auf der oberen Schiene montierten Laser- oder Zubehörsystem sowie für Nutzer mit Bedarf an einer höheren, aufrechteren Kopfposition vor.
Kann ich die QD-Spannung selbst einstellen?
Ja. Laut ADM ist kein proprietäres Werkzeug nötig; die Einstellung erfolgt mit dem Finger oder einem Schlitzschraubendreher. Die Montage muss danach spielfrei und ohne erzwungenes Schließen sitzen.
Passt jedes Zielfernrohr mit 56-mm-Objektiv?
Nicht automatisch. ADM nennt Objektivgehäuse bis 56 mm für die Familie, doch Mittelrohrdurchmesser, Schutzkappen, Schienenhöhe und weiteres Zubehör müssen im konkreten Aufbau ebenfalls passen.
Technische Daten praktisch gelesen
Kaufkritische DatenRingdurchmesser, Schienenstandard, Bauhöhe, MOA/MIL-Vorneigung, Versatz und QD-Ausführung.
PraxisfolgeDie passende Geometrie schafft Freigängigkeit, sauberen Augenabstand und nutzbaren Höhenverstellweg; eine falsche Höhe oder zu starke Vorneigung kann die Nutzung deutlich einschränken.
Grenzen und Fehlkauf vermeiden
Wichtig vor Montage und NutzungMontage nur an vollständig entladener Waffe. Schrauben über Kreuz mit geeignetem Drehmomentschlüssel nach Herstellerangabe anziehen; QD-Spannung und Treffpunktlage nach der Erstmontage kontrollieren.
LieferumfangEnthalten ist ausschließlich die im bestehenden Produkttext und in der gewählten Variante ausdrücklich benannte Ausführung. Abgebildete Waffen, Optiken oder weiteres Zubehör gehören nur dazu, wenn sie ausdrücklich aufgeführt sind.
Black-Raptor-Einordnung: Diese Ausführung ist sinnvoll, wenn die kaufkritischen Maße und Schnittstellen vorab eindeutig bestätigt sind. Bei unklarer Passung zuerst Modellbezeichnung und vorhandene Aufnahme prüfen.
