45°-Basis · Picatinny · UNIVERSAL-Schnittstelle
Wenn die Vergrößerung passt, aber das nächste Ziel plötzlich nah steht

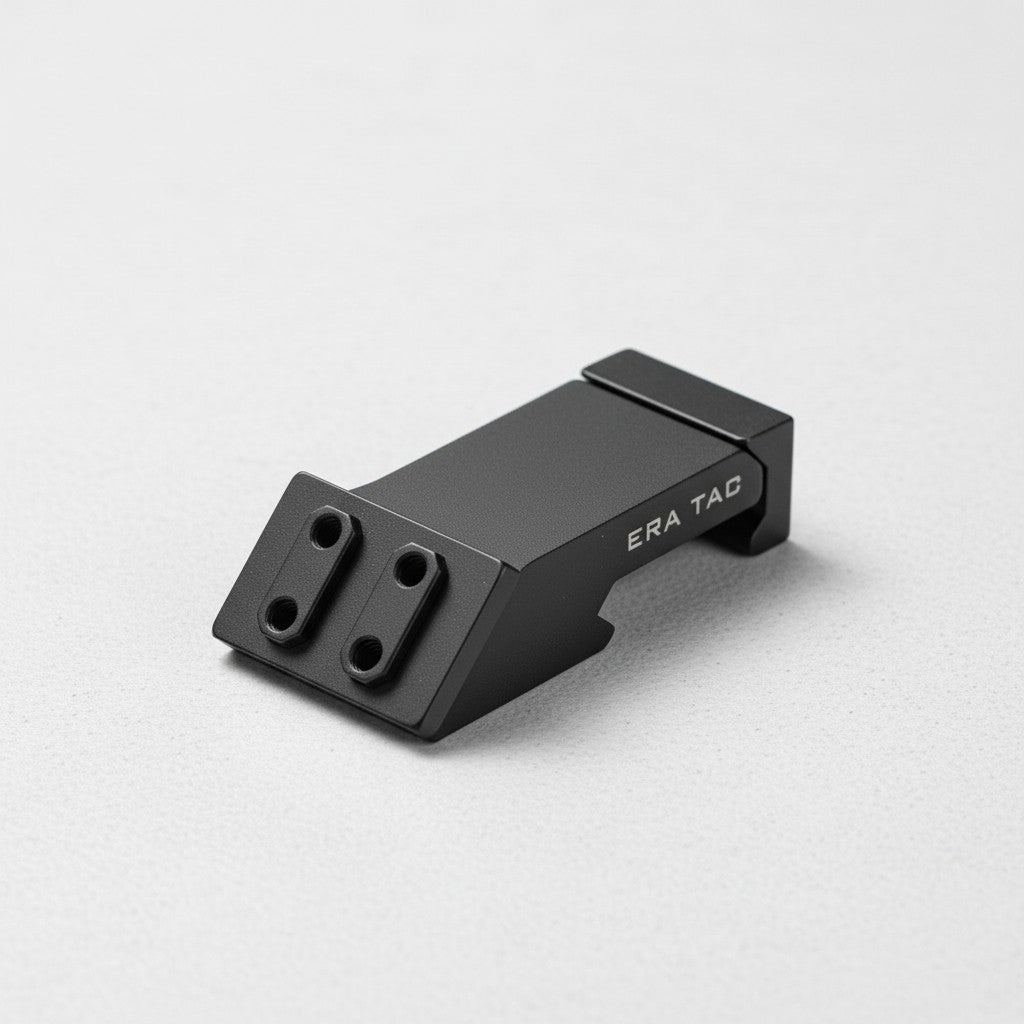

Statt am Zielfernrohr zu drehen, kippst du das Gewehr kontrolliert und wechselst auf ein seitlich montiertes Rotpunktvisier. Die ERATAC Offset-Montage T0530-0000 schafft dafür die 45°-Basis auf der Picatinny-Schiene.
Entscheidend vor dem Kauf: Das ist bewusst ein modulares Bauteil – kein kompletter Red-Dot-Adapter. Den passenden ERATAC Aufsatz mit UNIVERSAL-Schnittstelle wählst du separat zu deinem Visier.
Setup sauber prüfen
Unsere ehrliche Einordnung
Die Offset-Montage löst ein konkretes Problem: Eine vergrößerte Hauptoptik bleibt unangetastet, während eine zweite Optik für kurze Distanzen erreichbar wird. Das kann bei dynamischen Sport- und Range-Setups sehr direkt funktionieren. Es bringt aber zusätzliches Gewicht, seitlichen Aufbau und einen zweiten Haltepunkt ins System.
Die Stärke liegt in der ERATAC UNIVERSAL-Schnittstelle: Laut Hersteller lässt sich die Basis mit allen dazu passenden Spacern und Aufsätzen kombinieren. Die Kehrseite ist ebenso klar: Ohne passenden Aufsatz ist die Montage noch nicht einsatzbereit.
Passt gut, wenn …
du ein Zielfernrohr oder LPVO bewusst mit einer separaten 1×-Optik ergänzen möchtest, auf der Picatinny-Schiene genügend Platz hast und Übergänge regelmäßig trainierst.
Passt eher nicht, wenn …
du eine komplette Direktmontage erwartest, seitlicher Aufbau an deinem Einsatzmittel stört oder dein LPVO auf 1× bereits alle realen Anforderungen abdeckt.
Was die Merkmale in der Praxis bedeuten
45° statt Vergrößerungswechsel
Das Rotpunktvisier sitzt seitlich zur Hauptoptik. Ein kontrolliertes Einkippen bringt die zweite Visierlinie ins Auge, ohne die Einstellung des Zielfernrohrs zu verändern.
Kurzer Platzbedarf auf der Rail
Die kompakte Bauform benötigt nur einen kurzen Abschnitt auf der Picatinny-Schiene. Trotzdem müssen Turm, Hebel, Auswurf, Bedienhand und Augenposition frei bleiben.
Seite bewusst festlegen
Welche Seite in deinem Setup funktioniert, entscheidet der konkrete Anschlag. Prüfe Bedienhand, Auswurf, Sling, Barrikadenkontakt und freien Bauraum, bevor du die endgültige Position festlegst.
Modular, aber nicht vollständig
Die UNIVERSAL-Schnittstelle nimmt passende ERATAC Spacer und Aufsätze auf. Footprint, gewünschte Höhe und Position müssen deshalb vor der Bestellung des Ergänzungsteils geklärt sein.
Der häufigste Kauf- und Montagefehler
„Offset-Montage“ klingt nach einem fertigen Adapter für RMR, Aimpoint oder Docter/Noblex. T0530-0000 ist jedoch die 45°-Grundmontage mit UNIVERSAL-Schnittstelle. Prüfe erst dein exaktes Rotpunktmodell und wähle danach den passenden Aufsatz. Eine ähnliche Form oder ein ähnlicher Markenname ersetzt keinen Footprint-Abgleich.
Ausbilder- und Anwenderhinweise
Erst Hauptoptik, dann Offset: Richte Augenabstand, Schaftkontakt und Position der Hauptoptik zuerst ein. Danach suchst du für die Offset-Optik eine Stelle, an der du mit möglichst kleiner, reproduzierbarer Bewegung ins Bild kommst.
Beide Visierlinien getrennt nullen: Die seitlich versetzte Optik hat eine eigene Visierlinie. Lege eine sinnvolle Nullentfernung fest und prüfe insbesondere auf kurzen Distanzen, wie sich Höhe und seitlicher Versatz auswirken.
Trocken prüfen, dann kontrolliert einschießen: Kontrolliere Bedienbarkeit, Kontakt zur Hauptoptik und sicheren Freigang zunächst an der vollständig entladenen Waffe. Nach der Montage folgt die Funktions- und Sitzkontrolle; Schrauben nur nach den Vorgaben der jeweiligen Komponentenhersteller anziehen.
Übergang statt hektischem Verdrehen: Ein Offset-Setup hilft nur, wenn der Wechsel reproduzierbar ist. Trainiere eine kleine, kontrollierte Kippbewegung und beobachte, ob Kopfposition, Anschlag oder Trefferlage dabei wandern.
Sinnvolle Alternativen und Ergänzungen
LPVO allein: weniger Bauteile, kein zweites Nullsystem und kein seitlicher Überstand. Das ist oft die ehrlichere Lösung, wenn die 1×-Stufe deiner Hauptoptik schnell und verzerrungsarm nutzbar ist.
Piggyback über der Hauptoptik: bleibt mittig, baut aber höher und verändert die Kopfposition deutlich. Offset ist häufig flacher, ragt dafür seitlich weiter heraus.
ERATAC Aufsatz separat: Für die modulare Basis findest du im Shop die ERATAC Aufsatz-Montageplatte und Schnittstellenadapter. Dort unbedingt die konkrete Variante und den Footprint deines Rotpunktvisiers abgleichen.
Technische Daten mit Praxisbezug
Modell / BestellnummerT0530-0000. Diese Nummer entspricht der aktuellen Herstellerkennzeichnung.
Position45° seitlich. Gedacht für ein Rotpunktvisier als zweite Optik neben der Hauptoptik.
Waffen-SchnittstellePicatinny. M-LOK oder KeyMod sind keine direkte Aufnahme dieser Montage.
Optik-SchnittstelleERATAC UNIVERSAL. Passende Spacer und Aufsätze werden separat gewählt.
AusrichtungSeitliche 45°-Position. Die geeignete Seite hängt von Schaftanschlag, Bedienung und freiem Bauraum des konkreten Setups ab.
FarbeSchwarz. Ein belastbares Nettogewicht oder eine GTIN war in den geprüften Primärdaten nicht ausgewiesen.
Lieferumfang und was zusätzlich benötigt wird
Produkt: eine ERATAC Offset-Montage T0530-0000 als 45°-Basis.
Nicht Bestandteil des Angebots: Rotpunktvisier, Hauptoptik sowie der zum konkreten Rotpunkt-Footprint passende UNIVERSAL-Aufsatz oder Spacer. Prüfe das benötigte Ergänzungsteil vor dem Kauf.
Montage, Sicherheit und Pflege
Montagearbeiten nur an einer vollständig entladenen, in sichere Richtung gehaltenen Waffe durchführen; Magazin, Patronenlager und Arbeitsbereich kontrollieren. Rail und Klemmflächen müssen sauber, trocken und unbeschädigt sein. Verwende ausschließlich die für Montage und Aufsatz vorgesehenen Befestigungsmittel und halte die jeweiligen Herstellerangaben ein.
Nach den ersten Trainingsserien sowie nach Transport oder einem Stoß Sitz, Schrauben und Nullpunkt prüfen. Für die Pflege genügt meist ein trockenes oder leicht angefeuchtetes Tuch; aggressive Mittel und unnötiges Öl an Klemmflächen vermeiden.
FAQ
Kann ich mein RMR oder Aimpoint direkt anschrauben?
Nicht direkt an die T0530-0000-Grundmontage. Du benötigst einen passenden ERATAC Aufsatz mit UNIVERSAL-Schnittstelle für das exakte Rotpunktmodell beziehungsweise dessen Footprint.
Passt die Montage direkt an M-LOK oder KeyMod?
Nein. Die geprüfte Ausführung wird auf einer Picatinny-Schiene montiert. Eine vorgeschaltete Rail-Lösung wäre ein eigenes Bauteil und muss separat auf Eignung geprüft werden.
Worauf kommt es bei der Position auf der Rail an?
Die Basis muss so sitzen, dass Hauptoptik, Türme, Bedienelemente, Auswurf und Augenposition frei bleiben. Prüfe den kompletten Aufbau, bevor du die Position festlegst.
Wie wähle ich die geeignete Montageseite?
Die geeignete Seite ergibt sich aus Bedienhand, Auswurf, Sling, Barrikadenkontakt, freiem Bauraum und deinem reproduzierbaren Anschlag. Prüfe das komplette Setup vor dem Einschießen.
Warum ist kein Gewicht angegeben?
Für das Nettogewicht der Montage lag in den geprüften Herstellerdaten kein belastbarer Wert vor. Versandgewichte aus Händlerlisten sind dafür kein sauberer Ersatz.
Muss das zweite Visier separat eingeschossen werden?
Ja. Die seitlich versetzte Visierlinie ist ein eigenes Zielsystem. Nullentfernung und Haltepunkte müssen für genau diese Position geprüft und trainiert werden.
Black Raptor – Beratung mit klaren Grenzen
Ein gutes Setup beginnt nicht mit möglichst vielen Teilen, sondern mit einer sauberen Aufgabe. Wenn eine 45°-Sekundäroptik deinen realen Einsatz sinnvoll ergänzt, ist die T0530-0000 eine modulare Basis. Wenn dein LPVO allein reicht, sagen wir das genauso offen.
Wir beraten als Ausbilder und Anwender für Anwender – nachvollziehbar, sicherheitsbewusst und mit einer Community, in der ehrliche Rückmeldungen wichtiger sind als Prospektversprechen.
