Hülsenbearbeitung · angetriebener Präzisionstrimmer

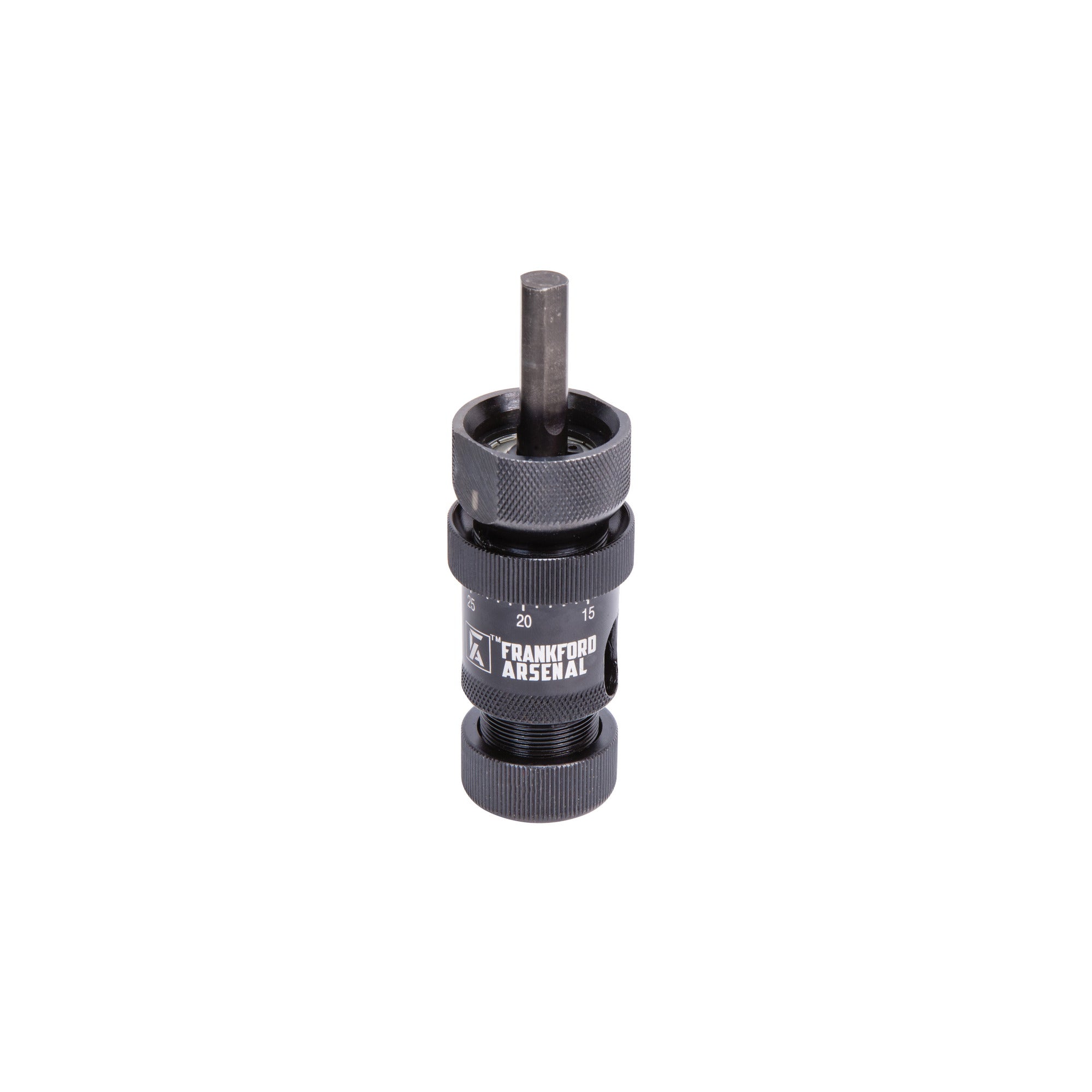

Frankford Arsenal 1092514: geschulterte Hülsen schnell und wiederholbar auf Länge bringen
Der Platinum Series Universal Precision Case Trimmer nutzt eine handelsübliche Bohrmaschine oder Säulenbohrmaschine als Antrieb. Sein universelles Spannsystem richtet sich an der Hülsenschulter aus und deckt geschulterte Hülsen von .17 Remington bis .460 Weatherby Magnum ab – ohne patronenspezifische Hülsenhalter oder Piloten.
Das Konzept richtet sich an Wiederlader, die verschiedene Flaschenhalshülsen bearbeiten und den Zeitaufwand gegenüber einem handgekurbelten Trimmer reduzieren möchten. Die passende Schulterbuchse und Körper-Spannzange führen die Hülse; die gewünschte Trimmlänge wird am Trimmer eingestellt und anschließend mit einem geeigneten Messschieber kontrolliert.
Vor dem Kauf prüfen
-
Hülsenform: Das System indexiert an einer definierten Hülsenschulter. Es ist für geschulterte Flaschenhalshülsen ausgelegt, nicht pauschal für gerade Pistolen- oder Revolverhülsen.
-
Kaliberbereich: Der Hersteller nennt .17 Remington bis .460 Weatherby Magnum. Entscheidend bleibt, dass Schultergeometrie und Hülsenkörper zu einer der mitgelieferten Buchsen-/Spannzangen-Kombinationen passen.
-
Antrieb: Benötigt wird eine geeignete Bohrmaschine oder Säulenbohrmaschine mit 1/2-Zoll-Bohrfutter beziehungsweise ausreichender Spannweite für den Antriebsschaft.
-
Messmittel: Ein präziser Messschieber und eine verbindliche Trim-to-Angabe aus aktuellen Ladedaten sind erforderlich. Der Trimmer misst die fertige Hülsenlänge nicht selbst.
-
Arbeitsfolge: Hülsen müssen vor dem Einstellen und Trimmen kalibriert sein. Unterschiedliche Schulterpositionen verändern bei einem schulterreferenzierten System das Ergebnis.
-
Nacharbeit: Innen- und Außenfase sowie die Endkontrolle gehören zum vollständigen Hülsen-Workflow; entsprechende Entgratwerkzeuge sind nicht als Bestandteil dieses Trimmers ausgewiesen.
Unsere Einschätzung aus Anwender- und Ausbildersicht
Der größte Vorteil liegt nicht in einer universellen Passform für jede denkbare Hülse, sondern in der schnellen Umrüstung zwischen vielen geschulterten Kalibern. Wer mehrere Büchsenkaliber lädt, spart sich eine Sammlung patronenspezifischer Piloten und Hülsenhalter. Für reproduzierbare Ergebnisse muss der Anwender aber sauber arbeiten: einheitlich kalibrieren, Buchse und Spannzange passend wählen, die erste Hülse vorsichtig einrichten und die Länge mehrfach kontrollieren.
Passt gut, wenn: Du mehrere geschulterte Büchsenkaliber bearbeitest, bereits eine geeignete Bohrmaschine oder Säulenbohrmaschine besitzt und hohe Stückzahlen kontrolliert trimmen möchtest.
Nicht ideal, wenn: Du überwiegend gerade Hülsen bearbeitest, ein vollständig manuelles Tischgerät suchst oder Trimmen, Innenfase und Außenfase in einem einzigen Arbeitsgang erwartest.
Technik, die kaufentscheidend ist
-
Schulterreferenz: Die Trimmlänge wird über die Hülsenschulter reproduziert; ein separater Hülsenhalter ist nicht erforderlich.
-
Universelles Spannsystem: Mitgelieferte Schulterbuchsen und Körper-Spannzangen decken den vom Hersteller genannten Bereich ab.
-
Mikroverstellung: Erlaubt die kontrollierte Annäherung an das gewünschte Trimmaß. Jede Änderung muss an einer Probe-Hülse nachgemessen werden.
-
Antrieb über Bohrmaschine: Der Trimmer wird in eine geeignete Hand- oder Säulenbohrmaschine eingespannt; die Hülse wird von Hand zugeführt.
-
Gehärteter HSS-Schneider: Für hohe Standzeit bei bestimmungsgemäßer Nutzung ausgelegt.
-
Doppellager-Konstruktion: Das äußere Gehäuse kann während der Arbeit gehalten werden, während der Schneider angetrieben wird.
-
Späneauswurf: Eine Öffnung führt Messingspäne aus dem Arbeitsbereich; Arbeitsplatz und Schutzbrille bleiben trotzdem Pflicht.
Anwendertipp: Richte zuerst eine bereits kalibrierte Referenzhülse ein. Stelle den Schneider zunächst bewusst etwas länger ein, trimme nur wenig, miss an mehreren Stellen am Hülsenmund und nähere Dich schrittweise dem Sollmaß. Erst wenn mehrere Kontrollhülsen übereinstimmen, lohnt sich die Serienbearbeitung.
Sicherer und reproduzierbarer Arbeitsablauf
- Verbindliche Ladedaten und das zulässige Trimmaß der konkreten Patrone festlegen.
- Alle Hülsen in derselben Matrize und mit derselben Einstellung kalibrieren; anschließend reinigen und auf Beschädigungen prüfen.
- Bohrmaschine stromlos machen beziehungsweise Akku entfernen, bevor Trimmer, Buchse oder Spannzange eingesetzt werden.
- Passende Schulterbuchse und Körper-Spannzange anhand der Hülse auswählen und so einstellen, dass die Hülse geführt, aber nicht unnötig geklemmt wird.
- Trimmer sicher und fluchtend im Bohrfutter spannen. Bei einer Handbohrmaschine für eine stabile, kontrollierbare Haltung sorgen; eine fest montierte Säulenbohrmaschine erleichtert gleichmäßiges Arbeiten.
- Schneider zunächst auf ein konservativ längeres Maß einstellen und mit einer Probe-Hülse testen.
- Hülse gleichmäßig zuführen, bis der Schnitt abgeschlossen ist. Nicht verkanten und keine übermäßige Vorschubkraft verwenden.
- Hülsenlänge mit einem geeigneten Messschieber prüfen; bei Bedarf in kleinen Schritten nachstellen.
- Nach dem Trimmen Innen- und Außenfase herstellen, Späne entfernen und jede Hülse abschließend kontrollieren.
Sicherheitsgrenze: Rotierende Werkzeuge können Kleidung, Haare und Schmuck erfassen; Messingspäne können Augen verletzen. Schutzbrille tragen, lose Kleidung und Handschuhe vom rotierenden Bereich fernhalten und Einstellungen ausschließlich bei vollständig stillstehendem, vom Strom getrenntem Antrieb vornehmen. Der Trimmer ersetzt weder aktuelle Ladedaten noch die Längen- und Sichtprüfung jeder bearbeiteten Hülse.
Passform und Grenzen richtig verstehen
„Universal“ bedeutet bei diesem Modell: universell innerhalb des vorgesehenen Systems geschulterter Hülsen. Die Schulter ist der Messbezug. Hülsen ohne geeignete Schulter liefern diesem System keinen eindeutigen Anschlag. Auch stark abweichende Sonderformen müssen vor der Nutzung gegen die vorhandenen Buchsen und Spannzangen geprüft werden.
Die Herstellerangabe von .17 Remington bis .460 Weatherby Magnum beschreibt den vorgesehenen Größenbereich, ist aber keine automatische Freigabe jedes Kalibers dazwischen. Vor Serienbeginn muss die konkrete Hülse spielfrei, gerade und ohne Beschädigung geführt werden.
Kaufberatung: Bohrmaschine oder Säulenbohrmaschine?
-
Säulenbohrmaschine: bietet eine feste Achse, ruhige Zuführung und einen klaren Arbeitsplatz. Für größere Serien ist sie meist die komfortablere Lösung.
-
Handbohrmaschine: ist flexibel und benötigt weniger festen Werkstattplatz. Sie muss stabil gehalten oder sicher eingespannt werden, damit die Hülse fluchtend zugeführt werden kann.
-
Drehzahl: Verwende nur eine kontrollierbare Einstellung und halte Dich an die Produktanleitung. Mehr Drehzahl ersetzt weder eine scharfe Schneide noch saubere Zuführung.
-
Kontrolle: Unabhängig vom Antrieb bleibt der Messschieber das entscheidende Prüfmittel.
Pflege und Umrüstung
Messingspäne nach der Arbeit vollständig entfernen und die Führungsflächen sauber halten. Beim Kaliberwechsel Buchse und Spannzange auf Verwechslung, Schmutz und Beschädigungen prüfen. Die Schneide darf nicht mit harten Werkzeugen ausgekratzt oder unsachgemäß nachgeschliffen werden. Vor jeder Demontage muss der Antrieb sicher stillgesetzt und stromlos sein.
Technische Praxisdaten
-
Hersteller: Frankford Arsenal.
-
Modell/MPN: 1092514.
-
Shop-SKU: EU1000394.
-
GTIN/UPC: 661120416746.
-
Prinzip: angetriebener Hülsentrimmer mit Schulterreferenz.
-
Vorgesehener Bereich: geschulterte Hülsen von .17 Remington bis .460 Weatherby Magnum.
-
Antrieb: geeignete Bohrmaschine oder Säulenbohrmaschine mit 1/2-Zoll-Aufnahme.
-
Schneider: gehärteter HSS-Schneider.
-
Einstellung: mikroverstellbar.
Lieferumfang
- 1 × Frankford Arsenal Universal Precision Case Trimmer 1092514
- 6 × Schulterbuchsen für den vorgesehenen Kaliberbereich
- 3 × Körper-Spannzangen
- 1 × Aufbewahrungskoffer
- Produktanleitung
Bohrmaschine, Säulenbohrmaschine, Messschieber, Hülsen, Entgratwerkzeuge und weitere Wiederladeausrüstung sind nicht enthalten.
Passende Werkzeuge findest Du in unserer Kollektion Wiederladen. Weitere Produkte des Herstellers stehen in der Frankford-Arsenal-Kollektion.
Häufige Fragen
Benötige ich für jedes Kaliber einen eigenen Hülsenhalter?
Nein. Das mitgelieferte System arbeitet mit Schulterbuchsen und Körper-Spannzangen. Patronenspezifische Hülsenhalter oder Piloten sind für den vorgesehenen Bereich nicht erforderlich.
Kann ich gerade Pistolenhülsen trimmen?
Das System indexiert an einer ausgeprägten Hülsenschulter und ist für geschulterte Hülsen vorgesehen. Gerade Hülsen bieten diesen Referenzpunkt nicht und gehören nicht zum ausgewiesenen Einsatzbereich.
Muss die Hülse vor dem Trimmen kalibriert werden?
Ja. Da die Schulter als Bezug dient, sollten alle Hülsen zuerst einheitlich kalibriert werden. Erst danach wird die Trimmlänge eingestellt und geprüft.
Funktioniert der Trimmer ohne Bohrmaschine?
Nein. Das Modell ist für den Antrieb durch eine geeignete Bohrmaschine oder Säulenbohrmaschine konstruiert und besitzt keine eigene Handkurbel oder Motoreinheit.
Entgratet das Gerät gleichzeitig innen und außen?
Nein. Der ausgewiesene Lieferumfang beschreibt den Längentrimmer. Innen- und Außenfase werden anschließend mit geeigneten separaten Werkzeugen hergestellt.
Wie stelle ich die richtige Länge ein?
Mit einer kalibrierten Probe-Hülse zunächst etwas länger beginnen, in kleinen Schritten nachstellen und nach jedem Schnitt mit einem geeigneten Messschieber gegen die verbindliche Trim-to-Angabe prüfen.
Ist jedes Kaliber zwischen .17 Remington und .460 Weatherby automatisch kompatibel?
Nein. Der Bereich beschreibt die Größenabdeckung für geschulterte Hülsen. Die konkrete Schulter- und Körpergeometrie muss zu einer mitgelieferten Kombination passen und vor der Serienarbeit sicher geprüft werden.
