Werkbank-Swager · kleine und große Zündhütchentaschen
RCBS 9474: den Crimpring verdrängen – nicht die ganze Tasche verändern
Der stationäre Primer Pocket Swager führt die deprimierte Hülse von innen und richtet ihre Zündhütchentasche auf einen gehärteten Swager-Kopf aus. Das macht ihn zur spezialisierten Lösung für wiederkehrende Chargen gecrimpter oder verstemmter Hülsen ab Kaliber .22.
Die ehrliche Einordnung
Ein eigener Arbeitsplatz für einen klar begrenzten Arbeitsschritt
Militärisch gecrimpte oder anderweitig verstemmte Zündhütchentaschen können das spätere Setzen eines neuen Zündhütchens behindern. Der RCBS 9474 verformt gezielt den Crimpring am Taschenrand. Laut aktueller RCBS-Anleitung ist er ausdrücklich nicht dafür gedacht, die gesamte Zündhütchentasche zu kalibrieren oder zu vereinheitlichen.
Der praktische Vorteil liegt im wiederholbaren Hebelablauf an der Werkbank: Hülse auf die passende Stützstange schieben, Tasche ausrichten, Swager-Hub ausführen und Ergebnis kontrollieren. Die Presse bleibt für andere Arbeitsschritte frei. Dafür braucht das Werkzeug einen stabilen Montageplatz und eine auf Hülsenlos und Taschenmaß abgestimmte Einrichtung.
Passt das zu deinem Prozess?
Passt gut, wenn …
- du regelmäßig deprimierte Hülsen mit gecrimpten Zündhütchentaschen aufarbeitest,
- du kleine und große Zündhütchentaschen mit einem eigenen Werkbankwerkzeug bearbeiten willst,
- du Hülsen nach Hersteller beziehungsweise Los sortierst und die Einstellung kontrolliert anpasst,
- du einen festen, verwindungsarmen Montageplatz einrichten kannst.
Passt eher nicht, wenn …
- deine Hülsen keinen Crimp beziehungsweise keine Verstemmung an der Zündhütchentasche besitzen,
- du eine Taschenfräse, einen Uniformer oder ein Zündhütchensetzgerät suchst,
- du nur sehr selten einzelne Hülsen bearbeitest und keinen dauerhaften Montageplatz hast,
- du eine Universaleinstellung ohne Testhülse und Loskontrolle erwartest.
Kaufcheck vor der Bestellung
-
Hülsenzustand: Das Werkzeug ist für leere, bereits deprimierte Hülsen vorgesehen. Nur ein tatsächlich vorhandener Crimpring wird bearbeitet.
-
Taschenformat: Kleine und große Swager-Köpfe sowie passende Stützstangen sind enthalten. Vor dem Loswechsel muss die richtige Kombination montiert und neu kontrolliert werden.
-
Hülsenbereich: RCBS nennt Hülsen ab Kaliber .22; diese Angabe ersetzt keine Prüfung von Taschenmaß, Hülsenboden und korrekter Stützstange.
-

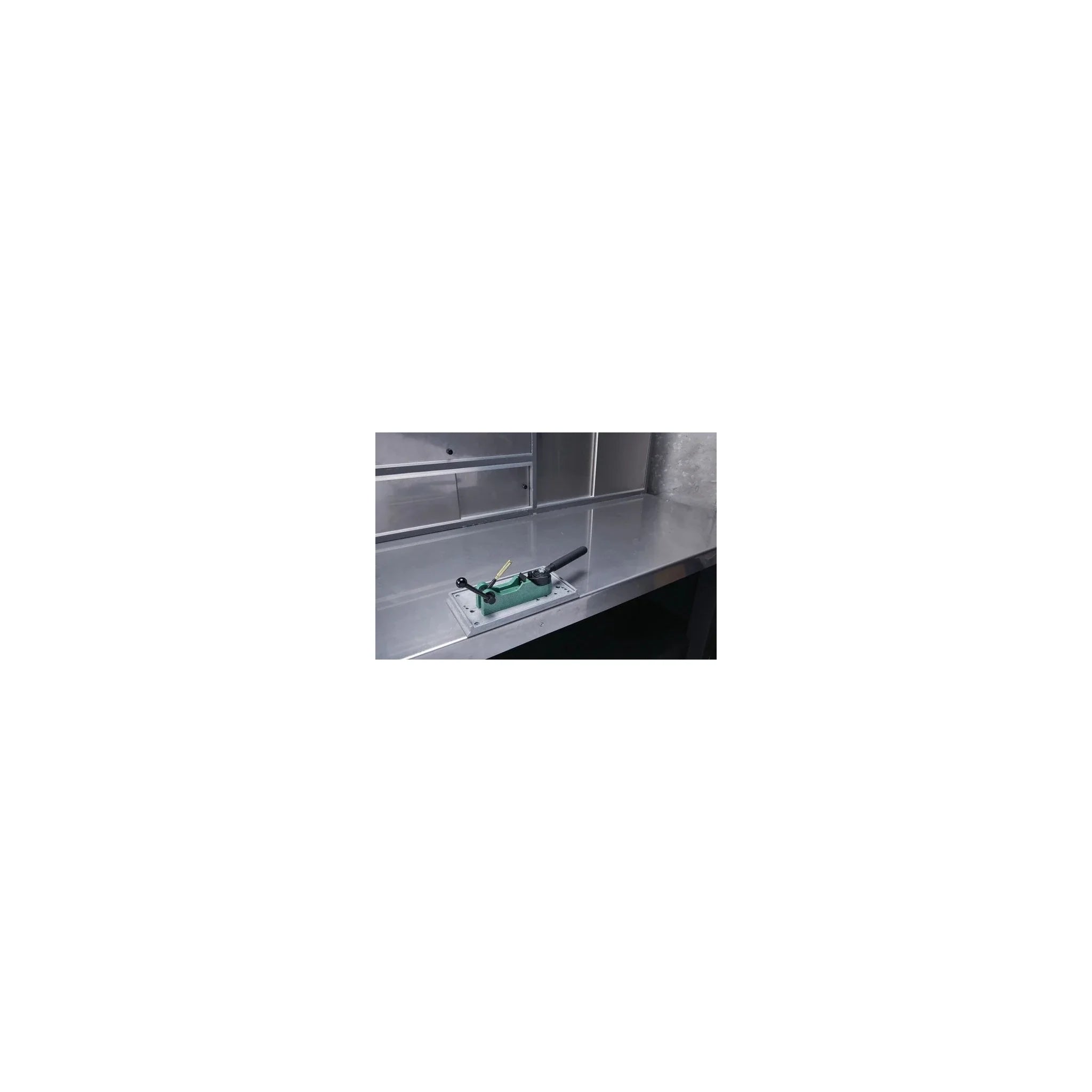

Montage: Eine ebene, stabile Werkbank ist erforderlich. Die optionale RCBS Accessory Base Plate-2 Nr. 9280 ist nicht Bestandteil des Werkzeugs.
Technik mit praktischer Wirkung
Innen abgestützte Führung
Die gehärtete Stützstange trägt die Hülse von innen und bringt die Tasche in Linie mit dem Swager-Kopf. Entscheidend ist die korrekte Ausrichtung: Eine zu knapp eingestellte Stange kann laut Anleitung beschädigt werden.
Getrennte Systeme für klein und groß
Für beide gängigen Zündhütchentaschengrößen liegen jeweils Kopf und Stützstange bei. Das erweitert den Einsatzbereich, verlangt aber einen bewussten Umbau statt einer vermeintlichen Einheitslösung.
Werkbankhebel mit gepolstertem Griff
Der gehärtete Stahl-Nocken setzt die Hebelbewegung um; der Schaumstoffgriff verbessert die Handhabung bei Serienarbeit. RCBS beziffert den Kraftbedarf gegenüber vergleichbaren Werkzeugen mit bis zu 35 Prozent weniger – eine Herstellerangabe, keine universelle Messgarantie.
Robuste Materialpaarung
Eine Basis aus Aluminiumdruckguss trifft auf gehärtete Stahlteile an den belasteten Funktionsstellen. Das Werkzeug ist damit auf einen festen Arbeitsplatz ausgelegt, nicht auf eine lose Nutzung ohne Verschraubung.
Anwender- und Ausbildertipp
Erst sortieren, dann mit einer Testhülse einrichten
RCBS weist darauf hin, dass die Stegdicke im Hülsenboden zwischen Marken variieren kann. Hülsen deshalb vorab nach Hersteller und möglichst Los trennen. Für die Grundeinstellung nennt die aktuelle Anleitung mindestens 0,125 Zoll beziehungsweise rund 3,18 mm Abstand zwischen Stützstange und Swager-Kopf. Danach eine Testhülse langsam bearbeiten, Taschenrand kontrollieren und nur in kleinen Schritten nachstellen; eine volle Umdrehung der Stützstange verändert die Position laut RCBS um ungefähr 0,04 Zoll beziehungsweise 1,02 mm.
Nach der Einrichtung muss der ehemalige Crimpring entfernt und die Kante sauber gerundet erscheinen. Ungewöhnlich hoher Widerstand ist ein Stoppsignal: Ausrichtung und Abstand erneut prüfen. Schutzbrille tragen, die Montage stabil halten und ausschließlich leere, deprimierte Hülsen verwenden.
Abgrenzung und Workflow
Bench-Swager, Pressenwerkzeug und Zündhütchensetzer erfüllen verschiedene Aufgaben
Ein pressengeführtes Swager-System spart einen separaten Werkbankplatz und kann bei kleinem Aufkommen sinnvoller sein. Der RCBS 9474 lohnt sich eher als feste, wiederholbare Station für größere Chargen: Er belegt keine Matrizenstation und bindet nicht die eigentliche Ladepresse. Eine RCBS Turret Press übernimmt anschließend andere Schritte des Wiederladeprozesses.
Das Setzen eines neuen Zündhütchens erfolgt erst nach der Hülsenvorbereitung mit einem separaten Werkzeug, etwa dem RCBS 90200 Hand-Zündhütchensetzer. Weitere markengleiche Werkzeuge findest du in der RCBS Kollektion; den größeren Prozesszusammenhang bildet unsere Kollektion Wiederladen.
Technische Daten
Hersteller / Modell
RCBS Primer Pocket Swager Bench Tool 9474
Aufgabe
Crimpring beziehungsweise Verstemmung am Rand der Zündhütchentasche verdrängen
Hülsenbereich
Deprimierte Hülsen ab Kaliber .22, bei passendem Taschenformat und korrekter Einrichtung
Taschenformate
Kleine und große Zündhütchentaschen; getrennte Köpfe und Stützstangen enthalten
Konstruktion
Basis aus Aluminiumdruckguss, gehärteter Stahl-Nocken, gehärtete Stützstangen und Swager-Köpfe, gepolsterter Griff
Montage
Direkt auf einer stabilen, ebenen Werkbank oder optional auf RCBS Accessory Base Plate-2 Nr. 9280, Bohrungen C und D
Herstellungsland
USA
MPN / UPC
9474 / 076683094742
Nettogewicht und Produktabmessungen sind vom Hersteller nicht belastbar ausgewiesen; Versanddaten des Lieferanten wurden deshalb nicht als Produktdaten übernommen.

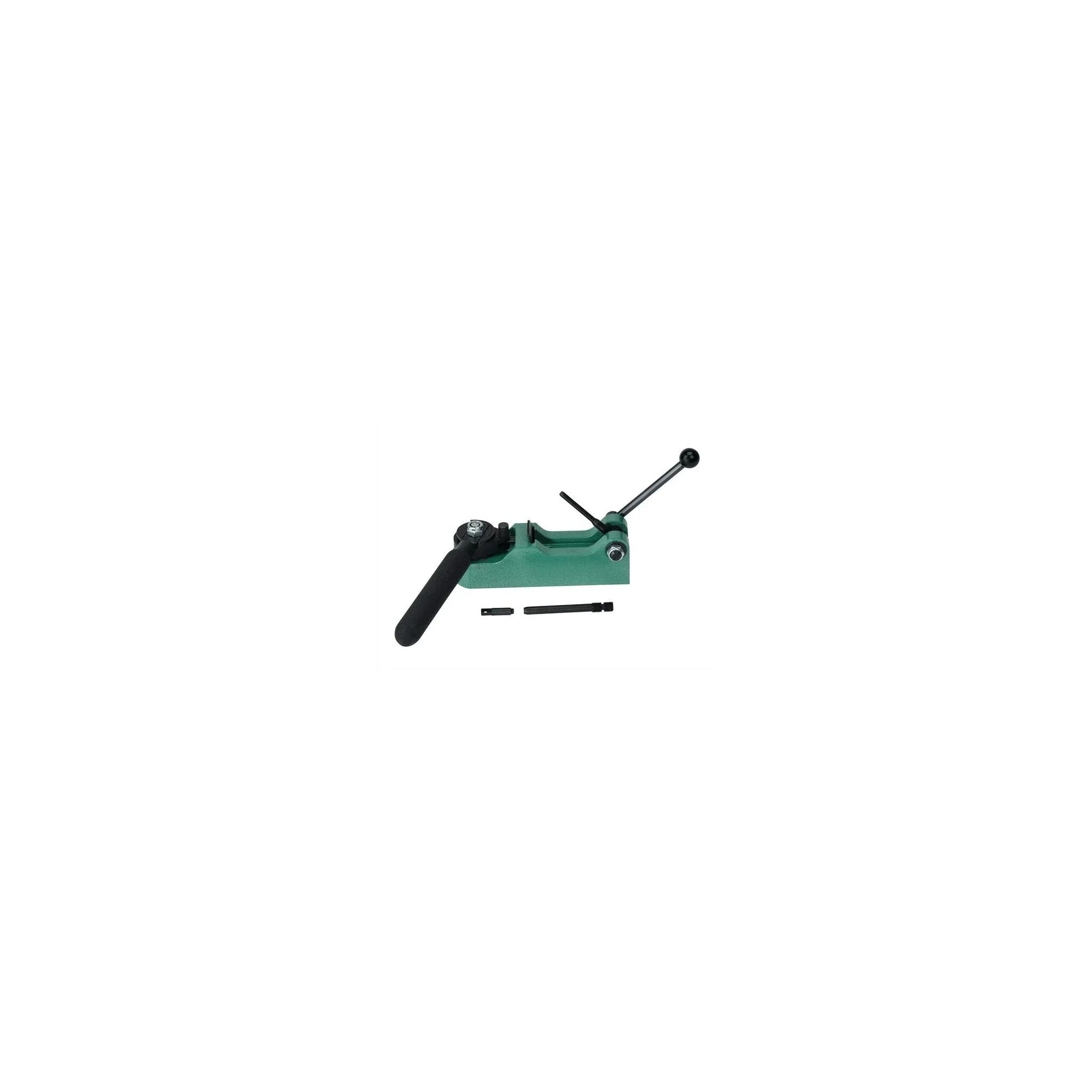

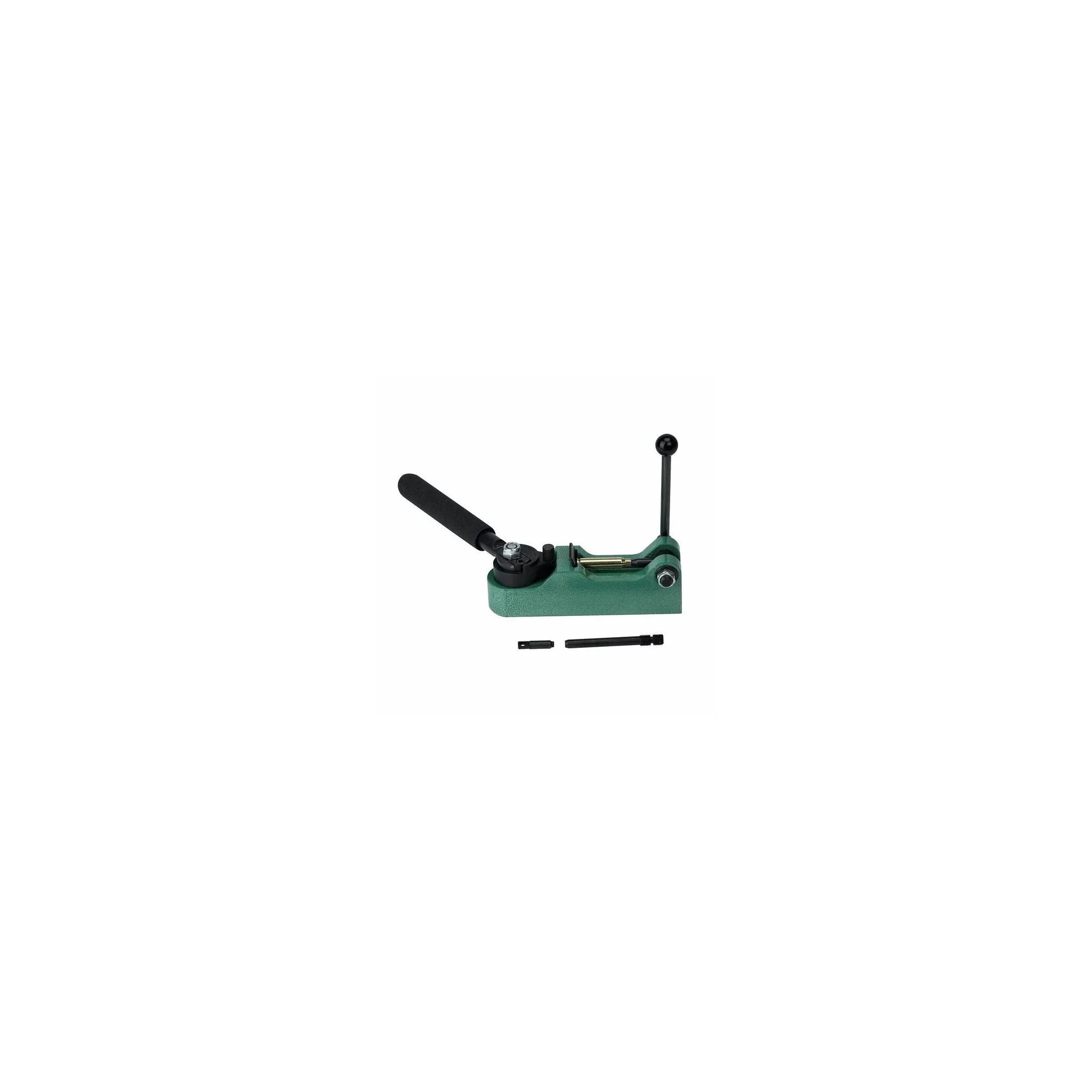

Lieferumfang
Für beide Taschenformate vorbereitet
- 1 × RCBS Primer Pocket Swager Bench Tool, teilweise für kleine Zündhütchentaschen vormontiert
- 1 × kleiner Swager-Kopf und 1 × kleine Stützstange, vormontiert
- 1 × großer Swager-Kopf und 1 × große Stützstange
- 2 × Case Base Plate, davon eine vormontiert
- Montageschrauben gemäß aktueller RCBS-Packliste: 1 × 8-32 × 1/2 Zoll SHCS und 2 × 3/8-16 × 1 Zoll SHCS
Die optionale RCBS Accessory Base Plate-2 Nr. 9280, eine Ladepresse und ein Zündhütchensetzgerät gehören nicht zum Lieferumfang.
FAQ
Wichtige Fragen zum RCBS 9474
Entfernt der 9474 die gesamte Zündhütchentasche auf ein neues Maß?
Nein. Laut RCBS wird nur der Crimpring beziehungsweise die Verstemmung am Taschenrand verdrängt. Das Werkzeug ist kein Primer-Pocket-Uniformer und soll nicht die gesamte Tasche umformen.
Für welche Hülsen ist der Werkbank-Swager gedacht?
Für leere, deprimierte Hülsen ab Kaliber .22, deren Zündhütchentasche gecrimpt oder verstemmt ist. Taschenformat, Stützstange und Swager-Kopf müssen zusammenpassen.
Sind Einsätze für kleine und große Zündhütchentaschen enthalten?
Ja. Der 9474 wird für kleine Taschen teilweise vormontiert geliefert; großer Swager-Kopf und große Stützstange liegen bei.
Muss das Werkzeug an der Werkbank verschraubt werden?
Ja, RCBS verlangt eine flache, stabile Montage. Alternativ passt die optionale Accessory Base Plate-2 Nr. 9280 über deren Bohrungen C und D; die Platte selbst ist nicht enthalten.
Warum sollen Hülsen vor dem Einrichten sortiert werden?
Die Stegdicke im Hülsenboden kann zwischen Marken und Losen variieren. Eine Einstellung, die für eine Charge stimmt, kann bei einer anderen zu wenig oder zu stark wirken.
Wie beginne ich mit der Einstellung?
Die RCBS-Anleitung nennt zunächst mindestens 0,125 Zoll beziehungsweise etwa 3,18 mm Abstand zwischen Stützstange und Swager-Kopf. Danach mit einer Testhülse arbeiten, das Ergebnis prüfen und nur schrittweise korrigieren.
Wie wird der 9474 gepflegt?
Messingabrieb und Schmutz entfernen. Stützstange und Swager-Kopf sauber, trocken und frei von Öl halten; nur Nocken und Nockenplatte werden bei Bedarf sparsam gefettet.
