Real Avid AR15 Master Montageblock
Ein AR15-Werkbankblock, der Baugruppen nicht nur unterlegt, sondern in den vorgesehenen Arbeitslagen führt:
Passung zuerst prüfen
Video & Anwendung: Platz für eine passende Produktdemonstration; bis dahin gelten die dokumentierten Herstellerangaben und die sichere Arbeitsreihenfolge.
Passt das Produkt zu deinem Vorhaben?
Passt gut
Du willst an einer bestätigten AR15-Plattform kontrolliert arbeiten und prüfst Werkzeugprofil, Passung sowie Herstellerwerte vor Belastung.
Passt eher nicht
Du suchst ein Universalwerkzeug ohne Passprobe oder willst Kraft- und Drehmomentvorgaben ersetzen. Bei unklarer Geometrie ist das konkrete System zuerst zu verifizieren.
Kaufcheck: Variantenwahl: Gray / AR-15. Vor dem Bestellen Plattform, Modell, Kaliber, Gewinde, Werkzeugprofil und benötigtes Ergänzungszubehör gegen die vorhandene Ausrüstung prüfen.

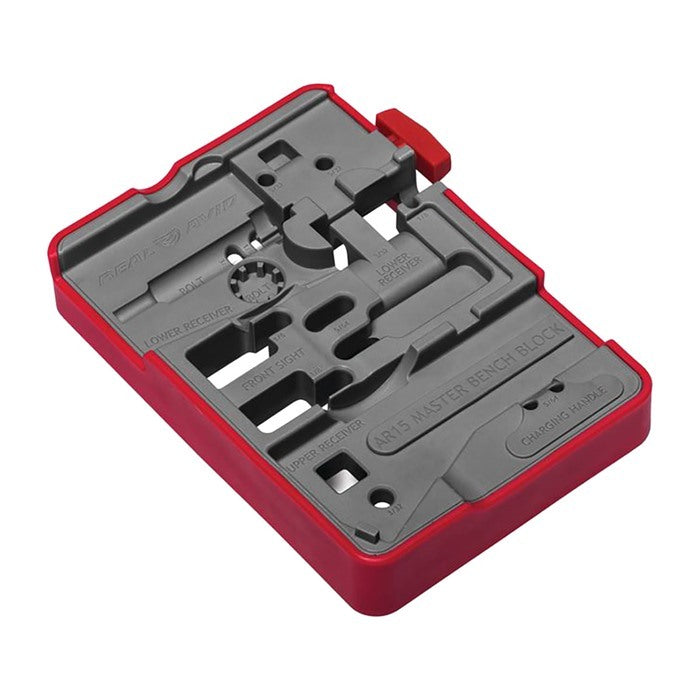

Ein AR15-Werkbankblock, der Baugruppen nicht nur unterlegt, sondern in den vorgesehenen Arbeitslagen führt: Fünf Bauteilgruppen lassen sich in acht Orientierungen auflegen. Beschriftete Aufnahmen zeigen Bauteilposition und passende Durchtreibergröße; Magnete fangen gelöste Stifte auf.
-
Für gezielte Stiftarbeiten: Lower, Upper, Verschluss, Gasblock und Ladehebel erhalten eigene Aufnahmen.
-
Für kleine, federbelastete Teile: Der integrierte T-Griff komprimiert den Ausstoßer bei Arbeiten am Ausstoßerstift.
-
Klare Einsatzgrenze: Kein Schraubstockblock für Laufmutter-Drehmoment und kein Universalblock für AR10-/AR308-Baugruppen.
Welche AR15-Baugruppen der Block aufnimmt
AVAR15MBB ist auf wiederkehrende Stift- und Gasringarbeiten am AR15 zugeschnitten. Der Hersteller nennt fünf Baugruppen in acht Arbeitslagen: Lower Receiver, Upper Receiver, Verschluss, Gasblock und Ladehebel. Die Konturen stützen das jeweilige Teil so, dass ein Durchtreiber möglichst axial auf den Stift trifft und der Stift in eine freie Bohrung austreten kann. Das unterscheidet den Block von einer ebenen Werkbankauflage, bei der die Baugruppe leicht kippt oder der austretende Stift auf der Tischfläche anschlägt.
Die aktuelle Herstellerseite ordnet dem Block 13 verschiedene Stifte sowie Gasringarbeiten zu. Entscheidend ist jedoch nicht die Gesamtzahl, sondern die richtige Position für den konkreten Arbeitsschritt. Gravuren am Block benennen Auflage und Durchtreibergröße. Vier eingebettete Magnete unterstützen beim Auffangen gelöster Kleinteile; auf der Unterseite befinden sich zusätzlich markierte Ablageplätze für häufig verlorene Stifte.
Kompatibilitätsgrenze: Die markierten Gasblock-Aufnahmen beziehen sich auf die vom Hersteller gezeigte Standard-A2-Geometrie; andere Bauformen müssen vor dem Auflegen separat geprüft werden. Bei abweichenden Ladehebeln gelten ausschließlich die Stiftmaße und Positionen des jeweiligen Ladehebelherstellers.
Die Arbeitspositionen im Detail
Lower Receiver: Abzug, Abzugsbügel und Bolt Catch
Für den Ausbau der Abzugsbaugruppe liegt der Lower auf der rechten Seite; die zwei vorgesehenen Stifte werden mit einem 5/32-Zoll-Durchtreiber bewegt. Auch der Abzugsbügel wird seitlich unterstützt, hier nennt die Anleitung einen 1/8-Zoll-Stift. Für beide Positionen weist Real Avid darauf hin, dass der Pistolengriff für die korrekte Passform entfernt sein soll. Das ist keine nebensächliche Komfortfrage: Liegt der Lower nicht vollständig in der Kontur, verlagert sich die Schlagkraft auf Kanten oder dünnere Flächen.
Für den Bolt-Catch-Rollstift steht der Lower vertikal. Der herausgezogene Pivot Pin wird nach dem Aufsetzen eingedrückt und verriegelt den Receiver am Block. Dadurch bleibt die 3/32-Zoll-Arbeitsachse erreichbar. Diese Position ist für den Rollstift gedacht; sie ersetzt weder einen Starter-Punch noch einen seitlich versetzten Bolt-Catch-Durchtreiber, wenn der konkrete Arbeitsgang ein solches Werkzeug verlangt.
Upper Receiver und Gasblock
Die Upper-Aufnahme unterstützt das Arbeiten am Forward Assist. Während der 3/32-Zoll-Rollstift bearbeitet wird, muss der Forward Assist eingedrückt bleiben, damit seine Federkraft nicht auf dem Stift steht. Am Standard-A2-Gasblock sind zwei Lagen vorgesehen. Die Anleitung nennt dort zwei 1/8-Zoll-Stifte und einen 5/64-Zoll-Rollstift. Ein Low-Profile- oder proprietärer Gasblock kann andere Abmessungen, Stiftpositionen oder Arbeitsrichtungen haben und darf nicht allein wegen der Bezeichnung „AR15“ in die A2-Kontur gezwungen werden.
Verschluss und Ladehebel
Seitlich aufgelegt lässt sich der 3/32-Zoll-Auszieherstift am Verschluss bewegen. Für den federbelasteten Ausstoßer wird der Verschluss in der markierten Lage positioniert und der integrierte T-Griff vorsichtig zugedreht. Er nimmt die Federspannung vom 1/16-Zoll-Rollstift; die Anleitung betont, dass die exakte Ausrichtung dabei kritisch ist. Senkrecht aufgestellt dient der Verschluss außerdem als Führung beim Einsetzen der drei Gasringe.
Der Standard-Ladehebel wird aufrecht in die vorgesehene Nut gestellt; Real Avid nennt dafür einen 5/64-Zoll-Stift. Custom-Ladehebel können mehrere Stifte an anderen Positionen besitzen. Vor dem ersten Schlag deshalb Herstellerzeichnung und tatsächlichen Stiftdurchmesser prüfen.
Zielgruppe und Nicht-Zielgruppe
Passend für: AR15-Besitzer und Werkstattnutzer, die regelmäßig Stifte an den ausdrücklich gezeigten Baugruppen entfernen oder einsetzen, Gasringe montieren oder den federbelasteten Ausstoßer kontrolliert entlasten. Besonders nützlich ist der Block, wenn Kleinteile auf einer kompakten Werkbank nicht wegrollen sollen und die benötigte Durchtreibergröße direkt an der Auflage ablesbar sein soll.
Nicht passend für: AR10-/AR308-Baugruppen ohne ausdrückliche Freigabe, universelle Pistolenarbeiten, Laufmutter- oder Mündungsgerätearbeiten unter Drehmoment sowie Bauteile, deren Kontur nicht spannungsfrei in der markierten Aufnahme liegt. Wer einen Upper für kraftintensive Montage im Schraubstock halten muss, benötigt einen dafür ausgelegten Upper-Vise-Block.
Kaufen, wenn – nicht kaufen, wenn
Kaufen, wenn: du genau die beschriebenen AR15-Stiftarbeiten wiederholt ausführst und dafür eine formgerechte, beschriftete Auflage mit Magnetfang und Ausstoßer-Kompression suchst.
Nicht kaufen, wenn: dein Schwerpunkt auf Drehmomentarbeiten liegt, du ausschließlich AR10-/AR308-Baugruppen bearbeitest oder bereits ein anderer Block deine konkreten Bauteile vollflächig und mit freiem Stiftaustritt unterstützt.
Produktspezifische Praxistipps
Ausbilder-Tipp – erst die Austrittsseite, dann den Durchtreiber prüfen:
Lege die Baugruppe ohne Werkzeug in die markierte Kontur und schaue von unten, ob der Stift tatsächlich über einer freien Bohrung steht. Erst danach Durchtreibermaß und Arbeitsrichtung anhand der Bauteilanleitung abgleichen. So wird ein „passendes Loch“ nicht versehentlich mit der richtigen Arbeitsposition verwechselt.
Nutzertipp – Ausstoßer nur bis zur Entlastung komprimieren:
Beim Verschluss den T-Griff langsam anlegen, bis der 1/16-Zoll-Rollstift spannungsfrei sitzt. Mehr Druck verbessert die Führung nicht. Bleibt der Stift gebunden, Ausrichtung des Verschlusses korrigieren, statt den T-Griff weiter anzuziehen.
Nutzertipp – Magnete als Fanghilfe, nicht als Vollständigkeitskontrolle nutzen:
Gelöste Stifte direkt aus dem Magnetbereich in die beschrifteten Ablagen auf der Unterseite umsetzen. Vor dem Zusammenbau jedes Teil mit der Explosionszeichnung abgleichen; ein Magnet kann einen Stift halten, aber nicht bestätigen, dass alle Federn und Sicherungsteile vorhanden sind.
Sicherer Arbeitsablauf
- Waffe vollständig entladen, Magazin entfernen, Patronenlager prüfen und Munition aus dem Arbeitsbereich nehmen.
- Nur die benötigte Baugruppe nach ihrer Modellanleitung ausbauen; Schutzbrille tragen.
- Aufnahme, Stiftrichtung und Durchtreibergröße anhand von Gravur und Bauteilanleitung abgleichen.
- Baugruppe vollflächig auflegen. Wenn sie wackelt, klemmt oder an einer Kante trägt, nicht schlagen.
- Mit kontrollierten, axialen Schlägen arbeiten und gelöste Teile sofort geordnet ablegen.
- Nach dem Zusammenbau Sitz, Vollständigkeit und den vorgeschriebenen Funktionscheck prüfen.
Technische Daten
-
Herstellerbezeichnung: Master Bench Block - AR15
-
Herstellernummer: AVAR15MBB
-
Plattform: AR15
-
Aufnahmen: fünf Baugruppen in acht Orientierungen
-
Bearbeitbare Bereiche: Lower Receiver, Upper Receiver, Verschluss, Standard-A2-Gasblock und Standard-Ladehebel
-
Genannte Durchtreibergrößen: 1/16, 5/64, 3/32, 1/8 und 5/32 Zoll – jeweils nur an der gekennzeichneten Position
-
Kleinteilmanagement: vier eingebettete Magnete und Stiftablagen auf der Unterseite
-
Ausstoßerhilfe: integrierter Kompressions-T-Griff
-
Standfläche: rutschhemmend beschichtet
-
Blockmaterial: technischer Kunststoff mit gummierter Außenfläche
Lieferumfang
Geliefert wird ein Real Avid AVAR15MBB Werkbankblock für AR15 einschließlich integriertem Ausstoßer-Kompressionsgriff, eingebetteten Magneten und Stiftablagen. Durchtreiber, Hammer, Waffe, Baugruppen, Ersatzstifte, Gasringe, Schraubstock und weitere Montagewerkzeuge gehören nicht zum ausgewiesenen Lieferumfang.
Passende Ergänzungen
Für die markierten Stiftarbeiten ergänzt das Real Avid ACCU-PUNCH Hammer- & Durchschlag-Set für AR-15 die fehlenden Schlagwerkzeuge. Beim Einsetzen des vorderen Pivot-Pin-Detents hilft das Real Avid AR-15 Pivot-Pin-Werkzeug Pro an einer Aufgabe, die der Werkbankblock nicht übernimmt. Für kraftintensive Arbeiten am Upper ist der Real Avid AR-15 LUG-LOK Schraubstockblock für Upper die passende getrennte Haltevorrichtung.
Unsere Einschätzung
Der Nutzen entsteht nicht durch möglichst viele Mulden, sondern durch die präzise Zuordnung von Baugruppe, Lage und Durchtreibermaß. Wer Auszieher, Ausstoßer, Forward Assist, Bolt Catch oder Standard-A2-Gasblock regelmäßig bearbeitet, erhält eine deutlich kontrolliertere Auflage als mit Holzklotz oder Werkbankkante. Sobald eine Baugruppe von der gezeigten Standardgeometrie abweicht, endet dieser Vorteil: Dann zählt die Anleitung des konkreten Bauteils und gegebenenfalls ein anderer Halter.
FAQ
Ist der Block auch für AR10 oder AR308 geeignet?
Real Avid weist dieses Modell als AR15-Werkbankblock aus. AR10-/AR308-Baugruppen dürfen nicht ohne ausdrückliche Freigabe in die Konturen eingesetzt werden; Abmessungen und Stiftlagen können abweichen.
Sind Hammer und Durchtreiber enthalten?
Nein. Der ausgewiesene Lieferumfang umfasst den Werkbankblock mit integriertem T-Griff, Magneten und Stiftablagen. Hammer und passende Durchtreiber werden separat benötigt.
Kann ich damit eine Laufmutter anziehen?
Nein. Der Block ist eine Auflage für die beschriebenen Stift- und Gasringarbeiten, kein Schraubstockeinsatz für Laufmutter-Drehmoment. Dafür wird ein geeigneter Upper-Halter benötigt.
Wofür dient der T-Griff?
Er komprimiert den federbelasteten Ausstoßer am Verschluss, damit der 1/16-Zoll-Rollstift entlastet aus- oder eingebaut werden kann. Die exakte Verschlusslage ist dabei kritisch.
Passt jeder AR15-Gasblock in die Aufnahme?
Nein. Die Anleitung zeigt die Standard-A2-Geometrie mit zwei 1/8-Zoll-Stiften und einem 5/64-Zoll-Rollstift. Low-Profile- und Sondergasblöcke müssen separat geprüft werden.
Was tun, wenn sich der Block verformt?
Kleine Gebrauchsspuren sind laut Anleitung nicht automatisch funktionskritisch. Beeinträchtigt eine Verformung jedoch Auflage, Führung oder Stiftaustritt, darf der Block nicht weiterverwendet werden.
Grenzen und Fehlkaufvermeidung: Dieses Produkt ersetzt weder die Anleitung der Waffe noch Fachkenntnis. Nur an vollständig entladener Waffe arbeiten, Munition entfernen, Schutzbrille tragen und bei Widerstand, unklarer Passung oder Beschädigung abbrechen. Keine Kompatibilität aus ähnlicher Optik ableiten.
Black-Raptor-Einordnung: Real Avid AR15 Master Montageblock ist sinnvoll, wenn die oben bestätigte Aufgabe exakt zu deinem System passt. Die vorhandene Produktbeschreibung bewertet Nutzen und Grenzen anhand dokumentierter Angaben; ein eigener Praxistest wird nicht behauptet.
