Bei einem AR-Setup muss das Zielfernrohr zwei geometrische Aufgaben gleichzeitig erfüllen: Es braucht genug Höhe über der geraden Schaftlinie und muss weit genug nach vorn, damit das volle Sehfeld im natürlichen Anschlag erscheint. Werden diese Punkte getrennt mit hohen Ringen und einer zusätzlichen Schienenerhöhung gelöst, wächst die Zahl der Verbindungen und der Aufbau wird unnötig kompliziert.

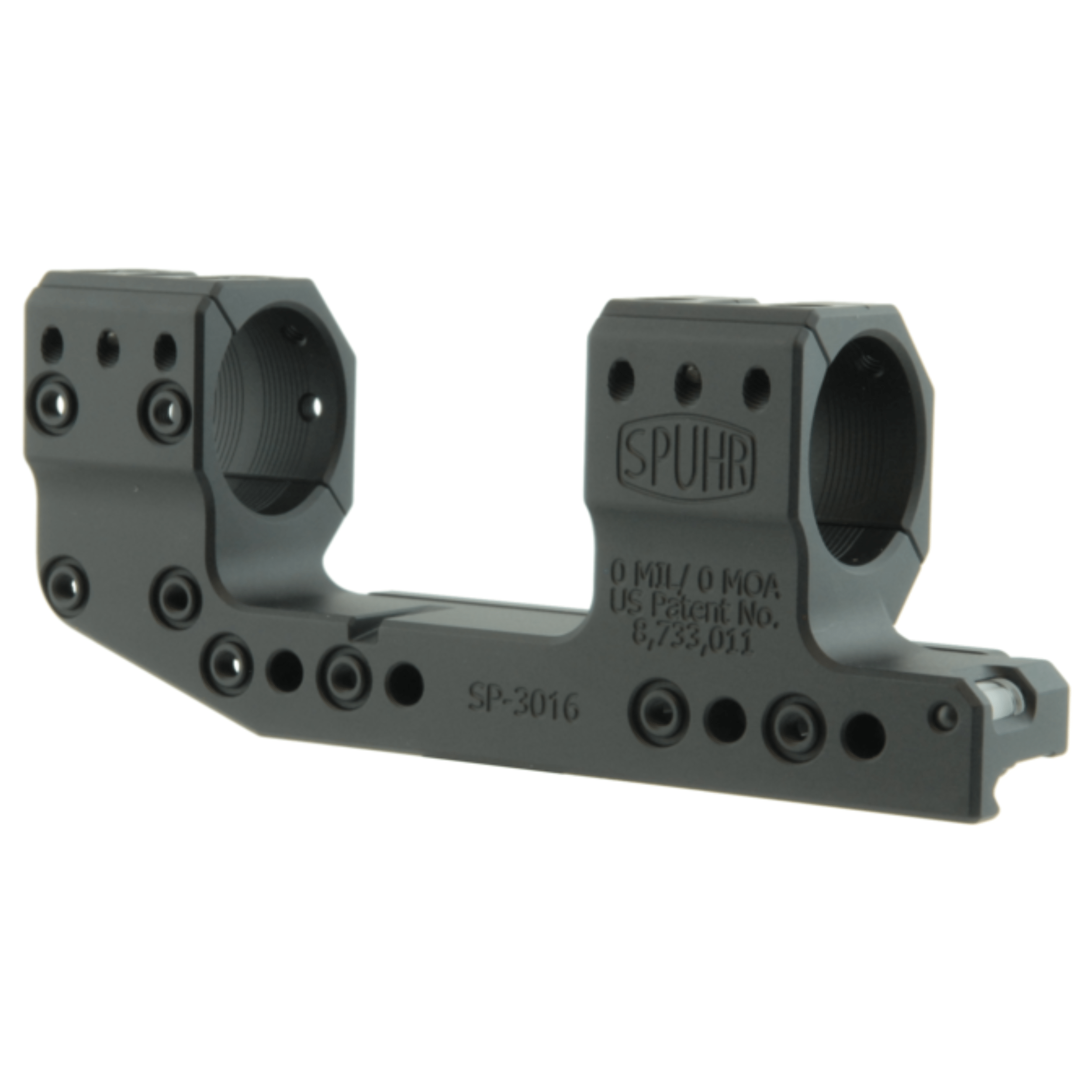

Die SP-3016 bringt beide Funktionen in einem einteiligen Montagenkörper zusammen. Ihre optische Achse liegt 38 mm über der Schiene, die Ringe werden gegenüber der Klemmfläche 40 mm nach vorn getragen. Dadurch bleibt die gesamte Picatinny-Klemmung auf dem Receiver, obwohl das Zielfernrohr für den korrekten Augenabstand weiter vorn sitzt.
Einordnung vor dem Kauf:
Produktart: vollständige, einteilige Cantilever-Zielfernrohrmontage.
Waffenseite: MIL-STD-1913-Picatinny oder STANAG 4694 auf einem tragfähigen Receiver.
Optikseite: 30-mm-Mittelrohr mit passenden geraden Klemmabschnitten.
Geometrie: 38 mm Achshöhe, 40 mm Vorversatz und neutrale 0-MOA-Ausrichtung.
Bedienkonzept: feste Verschraubung mit integrierter Libelle, keine Schnellspannfunktion.
40 mm Vorversatz für einen sauberen Augenabstand
Der Cantilever verlagert die Ringposition nach vorn, ohne dass die Schienenklemmung auf den Handschutz wandern muss. Das ist bei AR-Plattformen wichtig, weil der Receiver nur begrenzt nutzbare Schienenlänge bietet. Die Montage kann vollständig auf dem starren Oberteil sitzen, während das Okular dort landet, wo der Schütze es bei eingestellter Schaftlänge benötigt.
Der Vorversatz ist moderater als bei den besonders langen Spuhr-Ausführungen. Er passt, wenn das Zielfernrohr nur über die vordere Receiverkante hinaus positioniert werden muss. Braucht die Optik deutlich mehr Weg, ist eine verlängerte Cantilever-Version ehrlicher; liegt der optimale Augenabstand bereits über dem Receiver, reicht eine gerade Montage.
38 mm Achshöhe: Kopfposition und Objektivfreiheit sauber trennen
Spuhr misst von der Oberkante der Schiene bis zur optischen Achse. 38 mm entsprechen 1,5 Zoll und damit einer hohen, AR-typischen Visierlinie. Auf einer Plattform mit gerader Schaftlinie unterstützt das einen aufrechteren Kopf und einen schnellen Einblick, sofern die eingestellte Schaftlänge dazu passt. Auf einem klassischen Jagdschaft mit tieferem Schaftrücken kann dieselbe Montage dagegen zu hoch liegen und den stabilen Wangenkontakt kosten.
Für die Objektivfreiheit zählt nicht die auf dem Zielfernrohr genannte 56-mm-Objektivklasse, sondern der gemessene Außendurchmesser einschließlich Schutzkappe. Über einer durchgehend gleich hohen Schienenebene ergeben 38 mm Achshöhe rechnerisch maximal 76 mm Außendurchmesser bei null Abstand. Ein Gehäuse mit beispielsweise 64 mm Außendurchmesser lässt dort 6 mm Luft zur Schienenebene; mit einer auf 68 mm auftragenden Kappe bleiben 4 mm. Das sind Rechenbeispiele, keine Maßangaben für ein bestimmtes Zielfernrohr.
Spuhr ordnet die SP-3016 ausdrücklich 56-mm-Objektiven auf AR10-Systemen zu. Diese Freigabe ist plausibel, ersetzt aber nicht die Rechnung mit dem realen Außenmaß: halber Außendurchmesser plus gewünschter Abstand müssen kleiner als 38 mm sein. Liegt unter dem Objektiv ein höherer Handschutz, eine Schiene oder Zubehör, wird deren Überstand zusätzlich abgezogen.
0 MOA: neutral statt vorgeneigt
Vorderer und hinterer Ring liegen ohne zusätzliche Neigung zueinander. 0 MOA verschiebt den internen Höhenverstellbereich des Zielfernrohrs nicht in Richtung großer Distanzen. Das ist sinnvoll, wenn die vorhandene Verstellung für Nullpunkt und vorgesehene Entfernungen ausreicht oder ein symmetrischer Einstellbereich gewünscht ist.
Für ein Long-Range-System mit nachweislich fehlender Höhenreserve ist die geneigte Schwesterbauform die passendere Wahl. Eine Neigung wird nicht vorsorglich gekauft: Sie muss zur Optik, zur Schienenneigung, zum Nullpunkt und zur tatsächlich benötigten ballistischen Korrektur passen.
30-mm-Ringe: Durchmesser allein reicht nicht
Ein 30-mm-Mittelrohr ist die Grundvoraussetzung, garantiert aber noch keine Passung. Die festen Ringpositionen benötigen zwei ausreichend lange gerade Rohrabschnitte. Der Verstellturm darf nicht in die Ringe ragen, und Okular, Vergrößerungsring sowie Objektiv müssen genügend Abstand zum Montagenkörper behalten.
Spuhr schließt bei dieser Konstruktion Zielfernrohre mit verlängertem TPAL-/EREK-Verstellturmgehäuse ausdrücklich aus. Dieser Hinweis ist wichtiger als eine allgemeine Aussage wie „passt für 30 mm“: Eine einteilige Montage erlaubt nicht, die Ringe unabhängig voneinander zu verschieben.
Integrierte Libelle als echte Systemfunktion
Die Libelle sitzt geschützt in der hinteren Ebene des Montagenkörpers. Sie zeigt, ob die Waffe um ihre Längsachse verkantet wird. Das ist besonders dann relevant, wenn größere Höhenkorrekturen eingestellt werden: Eine seitlich geneigte Waffenachse überträgt einen Teil der vertikalen Korrektur in die Seite.
Die Wasserwaage ersetzt keine saubere Absehenausrichtung. Zuerst müssen Montage und Zielfernrohr zueinander ausgerichtet werden; danach dient die Libelle als wiederholbare Referenz im Anschlag. Wer sie bei der eigenen Kopfposition nicht ohne deutliche Bewegung erkennen kann, sollte die Bedienung vor dem Training bewusst festlegen statt bei jedem Schuss lange danach zu suchen.
Spuhr-Interfaces und Zubehörposition
Montagenkörper und Ringdeckel besitzen mehrere Spuhr-Interface-Flächen für freigegebenes Zubehör. Anders als eine beliebige Zusatzschiene richten die Interface-Flächen auf den Ringdeckeln das Zubehör zur Optik aus. Das ist für Sekundäroptiken oder anderes kompatibles Zubehör sinnvoll, wenn diese möglichst nah an der Zielfernrohrmontage sitzen sollen.
Die Schnittstelle ist kein M-LOK- oder Universalgewinde. Zubehörtyp, Position und Schraubenlänge müssen zum Spuhr-System passen. Zu lange Schrauben können bis an das Mittelrohr reichen; der mitgelieferte Nivellierkeil besitzt deshalb auch eine Lehre zur Kontrolle der Schraubenlänge.
Feste Klemmung statt QD
Die SP-3016 wird mit Torx-Schrauben auf Picatinny oder STANAG befestigt. Sie ist für ein dauerhaft eingerichtetes Optiksystem gedacht und hat keinen Schnellspannhebel. Beim Aufsetzen wird die Montage laut Spuhr nach vorn gegen die Schienennut gedrückt, bevor die Klemmschrauben in der vorgegebenen Reihenfolge angezogen werden.
Die feste Bauweise ist sinnvoll, wenn das Zielfernrohr auf derselben Waffe bleibt. Wer regelmäßig zwischen Optiken wechselt oder die Schiene ohne Werkzeug freimachen muss, sollte die QD-Version mit gleicher Grundgeometrie wählen und die Nutposition für eine möglichst reproduzierbare Wiederaufnahme dokumentieren.
Konstruktion und Lieferzustand
Das exakte Datenblatt nennt einen aus 7075-T651-Aluminium gefrästen Montagenkörper mit harteloxierter Oberfläche. Die diagonal geteilten Ringe verbessern den Blick und Werkzeugzugang zu den Verstelltürmen. Ring- und Klemmschrauben sind ab Werk gewachst; die Reibung dieses Lieferzustands ist in den Drehmomentangaben berücksichtigt.
Spuhr liefert die Montage mit Anleitung und einem Nivellierkeil mit 10-Grad-Winkel. Der Keil richtet ein geeignetes flaches Verstellturmgehäuse zur Montagenbrücke aus. Er ist eine Montagehilfe, keine universelle Referenz: Die Unterseite des konkreten Zielfernrohrs muss tatsächlich eben und zum Absehen ausgerichtet sein.
Unsere Einschätzung
Die SP-3016 ist dann stark, wenn ein 30-mm-Zielfernrohr auf einem AR weder extrem flach noch besonders weit nach vorn stehen soll. 38 mm Achshöhe und 40 mm Cantilever treffen den typischen Bereich eines aufrechten AR-Anschlags, ohne die Optikposition stärker als nötig zu verschieben. Die feste Receiver-Klemmung, die integrierte Libelle und die Spuhr-Interfaces machen daraus eine vollständige Basis statt einer Ansammlung einzelner Ringe und Zusatzteile.
Premium ist diese Montage durch die konsequente Systemauslegung, nicht weil 38 mm oder 0 MIL grundsätzlich überlegen wären. Wer mit tiefer Wangenauflage schießt, 70 mm Vorversatz braucht oder den Höhenverstellweg mit einer geneigten Montage vorspannen muss, erhält mit einem anderen Spuhr-Modell das bessere Ergebnis. Bei passender Geometrie ist die SP-3016 dagegen eine sehr klare Wahl für ein dauerhaft eingerichtetes AR-Optiksystem.
Ausbilder-Tipp: Augenabstand vor der Absehenlage festlegen
Stelle das Zielfernrohr auf die höchste Vergrößerung und nimm den realen Anschlag mit eingestellter Schaftlänge, Schutzbrille und Gehörschutz ein. Verschiebe zunächst die gesamte Montage auf dem Receiver und erst danach das Zielfernrohr innerhalb seiner zulässigen Klemmzonen. Die endgültige Absehenrotation folgt erst, wenn das volle Sehfeld ohne Vor- oder Zurückschieben des Kopfes erscheint.
Nutzer-Tipp: Cantilever nicht als Schienenbrücke verwenden
Alle Klemmbereiche der Montage gehören auf die starre Receiver-Schiene. Der Vorbau trägt die Optik nach vorn; er ist gerade dafür da, eine Klemmung zwischen Receiver und Handschutz zu vermeiden. So bleibt die Basis unabhängig von Belastungen oder einer Demontage des Handschutzes.
Nutzer-Tipp: Libelle auf den natürlichen Anschlag beziehen
Richte die Waffe zunächst mechanisch waagerecht aus und kontrolliere, ob Absehen und integrierte Libelle dieselbe Referenz zeigen. Präge dir anschließend ein, wo die Libelle im normalen Anschlag sichtbar ist. Korrigiere eine Verkantung über die Waffenposition und nicht durch seitliches Verschieben des Kopfes.
Nutzer-Tipp: Objektivfreiheit vorab ausrechnen
Messe den größten Außendurchmesser am Objektiv mit der tatsächlich verwendeten Schutzkappe. Teile den Wert durch zwei und ziehe ihn von 38 mm ab. Das Ergebnis ist der rechnerische Abstand zur gleich hohen Schienenebene. Ragt der Handschutz über diese Ebene oder sitzt darunter Zubehör, wird dessen Höhe zusätzlich abgezogen. So wird aus der pauschalen 56-mm-Klasse eine belastbare Passungsentscheidung.
Nutzer-Tipp: Gewachste Schrauben nicht beliebig behandeln
Spuhr liefert die Schrauben gewachst. Zusätzliche Schmierung oder Schraubensicherung verändert die Vorspannung bei gleichem Drehmoment. Für die Schienenklemmung nennt die aktuelle Anleitung 5 Nm, für die Ringschrauben höchstens 2,0 Nm oder den niedrigeren Wert des Optikherstellers. Nach der Montage helfen feine Kontrollmarkierungen mehr als routinemäßiges Nachziehen.
Black-Raptor-Kurzfazit:
Kaufen, wenn: ein 30-mm-Zielfernrohr auf einer AR-/AR10-Plattform moderat nach vorn muss, die 38-mm-Achslage zum Anschlag passt und eine integrierte Libelle gewünscht ist.
Nicht kaufen, wenn: ein anderer Rohrdurchmesser, eine niedrigere Kopfposition, deutlich mehr Vorversatz, Schnellspannung oder zusätzliche Vorneigung Teil des geplanten Systems sind.
Lieferumfang
- Spuhr SP-3016 Cantilever-Zielfernrohrmontage mit Ringdeckeln und Befestigungsschrauben
- Spuhr-Nivellierkeil mit 10-Grad-Winkel
- Herstelleranleitung
Nicht enthalten: Zielfernrohr, Waffe, Drehmomentschlüssel und zusätzliches Spuhr-Interface-Zubehör.
Passende Spuhr-Alternativen nach Aufbau:
Technische Daten
-
Hersteller: Spuhr
-
Modell: SP-3016
-
Bauart: einteilige Cantilever-Zielfernrohrmontage
-
Waffenaufnahme: MIL-STD-1913-Picatinny / STANAG 4694
-
Mittelrohr: 30 mm
-
Achshöhe über Schiene: 38 mm
-
Vorneigung: 0 MIL / 0 MOA
-
Vorversatz: 40 mm
-
Gesamtlänge: 150 mm
-
Gewicht: 252 g laut Hersteller
-
Objektivzuordnung: bis 56 mm Objektivklasse auf der vorgesehenen AR10-Geometrie laut Hersteller
-
Rechnerische Außendurchmessergrenze: 76 mm über einer gleich hohen Schienenebene bei null Abstand; Schutzkappen und gewünschte Luft reduzieren diesen Wert
-
Material: 7075-T651-Aluminium laut Hersteller
-
Oberfläche: harteloxiert
-
Libelle: im hinteren Montagenkörper integriert
-
Schnellspannfunktion: nein
-
Anzugsmoment Schienenklemmung: 5 Nm
-
Anzugsmoment Ringschrauben: höchstens 2,0 Nm oder niedrigerer Wert des Optikherstellers
FAQ
Was bewirkt der Vorversatz dieser Montage?
Er bringt die Ringposition nach vorn, während die vollständige Schienenklemmung auf dem Receiver bleibt. Das schafft Spielraum für den Augenabstand auf AR-Plattformen, ohne Receiver und Handschutz mit der Montage zu verbinden.
Ist 0 MOA bereits für Long Range geneigt?
Nein. 0 MOA bedeutet eine neutrale Optikachse ohne zusätzliche Vorneigung. Eine geneigte Montage ist nur sinnvoll, wenn Optik, Schiene, Nullpunkt und benötigte Höhenkorrektur diesen zusätzlichen Winkel tatsächlich verlangen.
Passt jedes Zielfernrohr mit 30-mm-Mittelrohr?
Nein. Die geraden Klemmzonen und das Verstellturmgehäuse müssen zur festen Ringposition passen. Verlängerte TPAL-/EREK-Gehäuse schließt Spuhr für diese Bauform ausdrücklich aus.
Ist die integrierte Libelle sofort eine verlässliche Absehenreferenz?
Erst nach korrekter Ausrichtung des Zielfernrohrs. Der Nivellierkeil kann dabei helfen, sofern das Zielfernrohr eine geeignete ebene Referenzfläche besitzt. Danach zeigt die Libelle die Waffenverkantung im Anschlag.
Ist ein 56-mm-Objektiv automatisch freigängig?
Nein. 56 mm bezeichnet die Objektivklasse, nicht den Außendurchmesser des Gehäuses. Bei 38 mm Achshöhe beträgt die theoretische Grenze über einer gleich hohen Schienenebene 76 mm Außendurchmesser bei null Luft. Entscheidend ist daher das halbe reale Außenmaß einschließlich Kappe plus gewünschter Sicherheitsabstand.
Kann die SP-3016 ohne Werkzeug abgenommen werden?
Nein. Sie besitzt eine feste Torx-Klemmung. Für regelmäßige werkzeuglose Abnahme ist die verlinkte QD-Ausführung mit vergleichbarer Geometrie die passendere Wahl.
