Auf einem AR-Receiver ist die nutzbare Schienenlänge knapp. Wird ein Zielfernrohr für den richtigen Augenabstand einfach nach vorn geschoben, endet eine gewöhnliche Ringmontage schnell am vorderen Rand des Receivers. Die scheinbar bequeme Lösung, eine Klemme auf den Handschutz zu setzen, verbindet jedoch zwei Bauteile, die sich unter Belastung gegeneinander bewegen können.

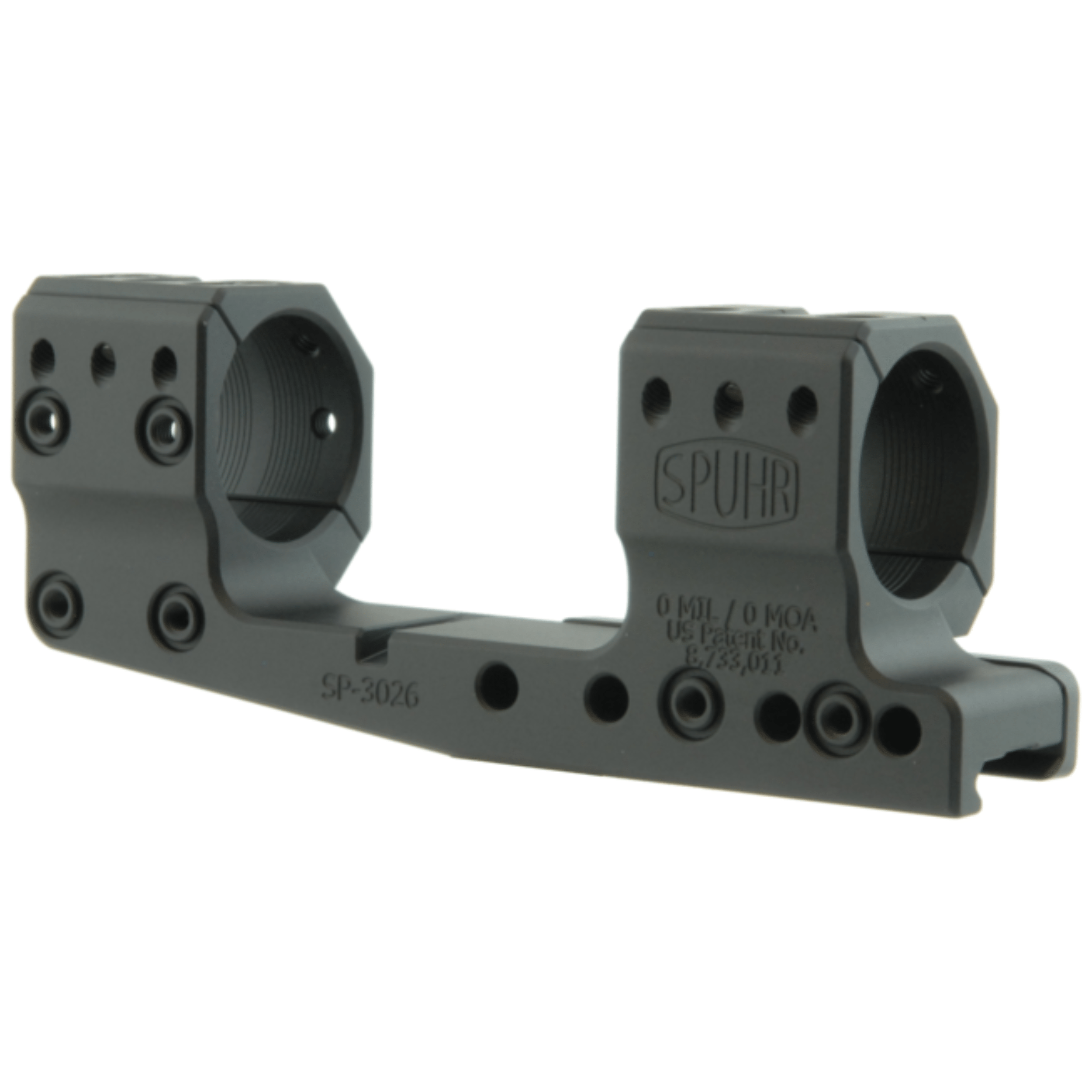

Die SP-3026 löst genau dieses Geometrieproblem mit einem außergewöhnlich langen Cantilever. Die komplette Schienenklemmung bleibt auf dem Receiver, während die Ringe das Zielfernrohr bis zu 70 mm weiter vorn tragen. Spuhr entwickelte diese Ausführung für das Noveske Shooting Team und damit für AR-Setups, bei denen Augenabstand, schneller Anschlag und begrenzter Schienenraum zusammengebracht werden müssen.
Einordnung vor dem Kauf:
Produktart: vollständige, einteilige Cantilever-Zielfernrohrmontage.
Waffenseite: Picatinny- oder STANAG-Schiene auf einem tragfähigen Receiver.
Optikseite: 30-mm-Mittelrohr mit ausreichender gerader Klemmfläche.
Geometrie: niedrige 32-mm-Achshöhe, 70 mm Vorversatz und neutrale 0-MOA-Ausrichtung.
Zusätzlich erforderlich: kompatibles Zielfernrohr, passendes Werkzeug und die vollständige Nullpunktkontrolle.
70 mm Vorversatz: viel Augenabstand ohne Schienenbrücke
Der lange Vorbau ist das zentrale Merkmal dieser Montage. Er setzt die Ringposition deutlich vor die eigentliche Klemmfläche und lässt damit mehr Spielraum, ein Zielfernrohr mit großzügigem Augenabstand auf einem kurzen AR-Receiver einzurichten. Der Wert beschreibt die nach vorn verlagerte Optikposition, nicht die Länge der Schienenklemmung und auch keinen frei wählbaren Verstellweg.
Der Vorteil ist besonders bei kompakten Variabeloptiken und dynamischen Anschlägen relevant. Er ist aber kein Selbstzweck: Liegt die richtige Augenposition bereits mit einer kürzeren Montage über dem Receiver, bringt zusätzlicher Vorversatz keinen ergonomischen Gewinn. Dann ist eine kompaktere Spuhr-Ausführung meist die logischere Wahl.
32 mm Achshöhe: bewusst niedrig, nicht universell
Spuhr gibt die Höhe von der Oberkante der Schiene bis zur optischen Achse mit 32 mm an. Das ist für eine AR-Montage niedrig. Die Ausführung entstand für eine flache Kopfposition und passt deshalb nicht automatisch zu jedem Schaft, jeder Wangenauflage oder jeder persönlichen Anatomie.
Eine niedrige Achslage kann einen festen Wangenkontakt unterstützen, wenn Schaftlinie und Anschlag dazu passen. Bei hoher Wangenauflage, Gehörschutz, Schutzbrille oder bewusst aufrechter Kopfhaltung kann dieselbe Geometrie unnötigen Druck nach unten erzeugen. Die richtige Höhe zeigt sich daran, dass das volle Sehfeld ohne Suchen erscheint und der Kopf nicht nachträglich auf den Schaft gepresst werden muss.
0 MOA bedeutet neutral
Die Montage besitzt keine eingebaute Vorneigung. Vorderer und hinterer Ring liegen auf einer neutralen Achse. Sie verschiebt den nutzbaren Höhenverstellbereich des Zielfernrohrs deshalb nicht zugunsten großer Distanzen. Genau das ist für Setups sinnvoll, die keinen zusätzlichen mechanischen Neigungswinkel benötigen.
Wer bewusst mehr Höhenreserve für weit entfernte Ziele gewinnen möchte, braucht eine geneigte Montage. Die Entscheidung fällt anhand des verfügbaren Verstellwegs, der vorgesehenen Nullpunktdistanz und des tatsächlichen ballistischen Bedarfs. Eine geneigte Alternative ist kein pauschales Upgrade, sondern eine andere Systemauslegung.
30-mm-Ringe und die reale Klemmfläche
Der nominelle Rohrdurchmesser ist nur die erste Kompatibilitätsprüfung. Das Zielfernrohr braucht an beiden Ringpositionen ausreichend gerade, freie Klemmfläche. Spuhr weist bei dieser speziellen, weit vorgezogenen Ausführung ausdrücklich darauf hin, dass einzelne Optiken mit verlängertem Verstellturmgehäuse nicht passen; als Beispiel nennt der Hersteller US-Optics-Modelle mit TPAL- oder EREK-Bauform.
Vor der Bestellung werden deshalb nicht nur Mittelrohr und Objektivdurchmesser geprüft. Ebenso wichtig sind die Länge der geraden Rohrabschnitte, die Lage des Verstellturms, der Abstand zum Okular und die Freigängigkeit zu Ladehebel, Handschutz und Zubehör. Die einteilige Montage erlaubt keine unabhängige Verschiebung der Ringe.
Keine integrierte Libelle
Viele Spuhr-ISMS-Montagen besitzen eine eingebaute Libelle. Die SP-3026 ist eine dokumentierte Ausnahme: Wegen ihrer niedrigen Bauhöhe und des extremen Cantilevers wurde sie ohne integrierte Wasserwaage konstruiert. Das ist kaufentscheidend, wenn eine unmittelbare Verkantungskontrolle zum eigenen Ablauf gehört.
Spuhr bietet für diese Ausführung die seitliche Klemme A-0084 an. Ob daran oder über eine andere freigegebene Schnittstelle eine passende Kontrolle ergänzt wird, muss als separates Zubehörsystem geplant werden. Eine Libelle darf nicht aufgrund der allgemeinen ISMS-Ausstattung als enthalten vorausgesetzt werden.
Feste Picatinny-Klemmung und Spuhr-Interfaces
Die Montage wird mit Torx-Klemmschrauben fest auf Picatinny beziehungsweise STANAG verschraubt. Sie besitzt keinen Schnellspannhebel. Das passt zu einem dauerhaft eingerichteten Gewehr, ist aber nicht für häufigen werkzeuglosen Optikwechsel gedacht.
Am Montagenkörper stehen sieben Sätze der Spuhr-Zubehörschnittstelle zur Verfügung. Diese ermöglichen einen systematischen Anbau freigegebener Komponenten, ersetzen aber keine allgemeine Picatinny-Schiene. Schraubenlänge und Position müssen zum konkreten Interface-Zubehör passen; zu lange Schrauben können am Montagenkörper anstehen, zu kurze erreichen keine ausreichende Gewindetragung.
Konstruktion und Lieferzustand
Spuhr fertigt die SP-3026 laut Datenblatt aus 7075-T651-Aluminium und versieht sie mit einer harteloxierten Oberfläche. Die diagonal geteilten Ringe halten die Schraubenköpfe aus dem direkten Sichtbereich und erleichtern den Zugang zu den Spuhr-Interfaces. Ring- und Klemmschrauben sind ab Werk gewachst; dieser Lieferzustand gehört zu den angegebenen Anzugsmomenten.
Zum Lieferumfang gehören die Montage, die Herstelleranleitung und der Spuhr-Nivellierkeil mit 10-Grad-Winkel. Der Keil hilft dabei, die Unterseite eines geeigneten Verstellturmgehäuses zur Montagebasis auszurichten. Er ersetzt keine Prüfung, ob diese Flächen am konkreten Zielfernrohr tatsächlich als Referenz geeignet sind.
Unsere Einschätzung
Die SP-3026 ist keine allgemeine 30-mm-Montage, sondern ein Spezialist für zwei eng verbundene Anforderungen: sehr viel Vorversatz und eine niedrige optische Achse. Wenn genau diese Geometrie gebraucht wird, hält sie die komplette Basis auf dem Receiver und löst das Augenabstandsproblem technisch sauber.
Die Grenzen sind ebenso klar. Die neutrale Ausrichtung bietet keine zusätzliche Höhenreserve, die Montage ist nicht schnell abnehmbar, die Ringpositionen sind fest und eine Libelle ist nicht integriert. Wer diese Punkte erst nach dem Kauf entdeckt, hat das Produkt nach Markenname statt nach Systemgeometrie ausgewählt.
Ausbilder-Tipp: Augenabstand in der schwierigsten Stellung festlegen
Richte das Zielfernrohr zunächst bei höchster Vergrößerung ein, weil die Austrittspupille dort meist am wenigsten Fehlertoleranz bietet. Nimm den realen Anschlag mit Schutzbrille, Gehörschutz und eingestellter Schaftlänge ein. Erst wenn das volle Sehfeld ohne Vor- oder Zurückschieben des Kopfes erscheint, werden Ringposition und Rotation endgültig festgelegt.
Nutzer-Tipp: Die Klemmfläche vollständig auf dem Receiver halten
Nutze den Cantilever, um die Optik nach vorn zu bringen, nicht um die Montage zwischen Receiver und Handschutz zu überbrücken. Alle Querstege der Schienenklemmung gehören auf dieselbe starre Receiver-Schiene. So bleibt die Basis unabhängig von Belastungen oder Demontage des Handschutzes.
Nutzer-Tipp: Niedrige Höhe mit Bedienraum prüfen
Kontrolliere vor dem endgültigen Anziehen nicht nur den Wangenkontakt. Okular, Vergrößerungsring und gegebenenfalls Throw Lever müssen bei jeder Einstellung frei laufen; der Ladehebel muss vollständig erreichbar bleiben. Gerade die niedrige 32-mm-Geometrie kann bei großen Okularen oder hohen Bedienelementen den verfügbaren Raum begrenzen.
Nutzer-Tipp: Schraubenzustand nicht unbemerkt verändern
Die Schrauben werden von Spuhr gewachst geliefert. Zusätzliche Schmierung oder Schraubensicherung verändert die Reibung und damit die Vorspannung bei gleichem Drehmoment. Halte dich an die Optik- und Montageanleitung, nutze den niedrigeren zulässigen Ringwert und setze nach der Kontrolle feine Markierungen, statt die Verbindungen regelmäßig blind nachzuziehen.
Nutzer-Tipp: Den Cantilever nur so weit wie nötig nutzen
Beginne mit der Schaftlänge und richte anschließend den Augenabstand bei höchster Vergrößerung ein. Das Zielfernrohr muss nicht automatisch bis an das vordere Ende der Klemmzonen geschoben werden. Je weiter der Überhang als nötig ausgenutzt wird, desto eher geraten Turmblock, Vergrößerungsring oder Throw Lever in ungünstige Positionen.
Black-Raptor-Kurzfazit:
Kaufen, wenn: ein 30-mm-Zielfernrohr auf einem AR-Receiver deutlich nach vorn muss, eine niedrige 32-mm-Achslage ergonomisch passt und weder Vorneigung noch Schnellspannung erforderlich sind.
Nicht kaufen, wenn: eine höhere Kopfposition, andere Rohrgröße, integrierte Libelle, QD-Funktion, mechanische Visierung auf gleicher Höhe oder zusätzliche Vorneigung Teil des geplanten Systems sind.
Lieferumfang
- Spuhr SP-3026 Cantilever-Zielfernrohrmontage
- Spuhr-Nivellierkeil mit 10-Grad-Winkel
- Herstelleranleitung
Nicht enthalten: Zielfernrohr, Waffe, Drehmomentschlüssel, zusätzliches Interface-Zubehör und externe Libelle.
Passende Spuhr-Alternativen nach Geometrie:
Technische Daten
-
Hersteller: Spuhr
-
Modell: SP-3026
-
Bauart: einteilige Cantilever-Zielfernrohrmontage
-
Waffenaufnahme: Picatinny / STANAG
-
Mittelrohr: 30 mm
-
Achshöhe über Schiene: 32 mm
-
Vorneigung: 0 MIL / 0 MOA
-
Vorversatz: 70 mm
-
Gesamtlänge: 140 mm
-
Gewicht: 223 g laut Hersteller
-
Material: 7075-T651-Aluminium laut Hersteller
-
Oberfläche: harteloxiert
-
Zubehörschnittstellen: sieben Spuhr-Interface-Sätze
-
Integrierte Libelle: nein
-
Schnellspannfunktion: nein
-
Anzugsmoment Schienenklemmung: 5 Nm
-
Anzugsmoment Ringschrauben: höchstens 2,0 Nm oder niedrigerer Wert des Optikherstellers
FAQ
Wofür ist der lange Vorversatz gedacht?
Er bringt die Ringposition weit nach vorn, während die komplette Schienenklemmung auf dem Receiver bleiben kann. Das hilft bei AR-Plattformen, wenn der korrekte Augenabstand sonst nicht innerhalb der kurzen Receiver-Schiene erreichbar ist.
Ist 0 MOA für weite Distanzen geneigt?
Nein. 0 MOA ist eine neutrale Ausrichtung ohne zusätzliche Vorneigung. Wer gezielt mehr Höhenreserve des Zielfernrohrs nutzen möchte, benötigt eine passend geneigte Montage und muss deren Auswirkung auf den gesamten Verstellbereich prüfen.
Besitzt die SP-3026 eine integrierte Libelle?
Nein. Der Hersteller nennt diese niedrige Cantilever-Ausführung ausdrücklich als Modell ohne integrierte Wasserwaage. Eine Verkantungskontrolle muss bei Bedarf separat und kompatibel ergänzt werden.
Passt jedes Zielfernrohr mit 30-mm-Mittelrohr?
Nicht automatisch. Neben dem Durchmesser müssen die geraden Klemmabschnitte und die Lage des Verstellturmgehäuses passen. Spuhr schließt bei dieser Montage einzelne verlängerte TPAL-/EREK-Gehäuse ausdrücklich aus.
Ist die Montage mit mechanischer Visierung ausgerichtet?
Nein. Laut Hersteller ist die niedrige Ausführung nicht auf Backup-Visierungen ausgerichtet. Wer ein Co-Witness-Konzept plant, benötigt eine dafür ausgewiesene Geometrie.
Wie wird das Zielfernrohr gerade ausgerichtet?
Zum Lieferumfang gehört ein 10-Grad-Nivellierkeil. Er kann zwischen geeigneten ebenen Referenzflächen helfen. Die Flächen müssen am konkreten Zielfernrohr geprüft werden; anschließend werden Augenabstand, Absehenlage und Freigängigkeit vollständig kontrolliert.
