Ein 34-mm-Zielfernrohr bringt häufig einen großen Verstellbereich und ein entsprechend kräftiges Gehäuse mit. Auf einem kurzen AR-Receiver entsteht dabei ein konkretes Problem: Für den richtigen Augenabstand muss die Optik nach vorn, die Montagebasis soll aber vollständig auf dem starren Upper Receiver bleiben. Eine Klemmung über Receiver und Handschutz hinweg wäre mechanisch die falsche Abkürzung.

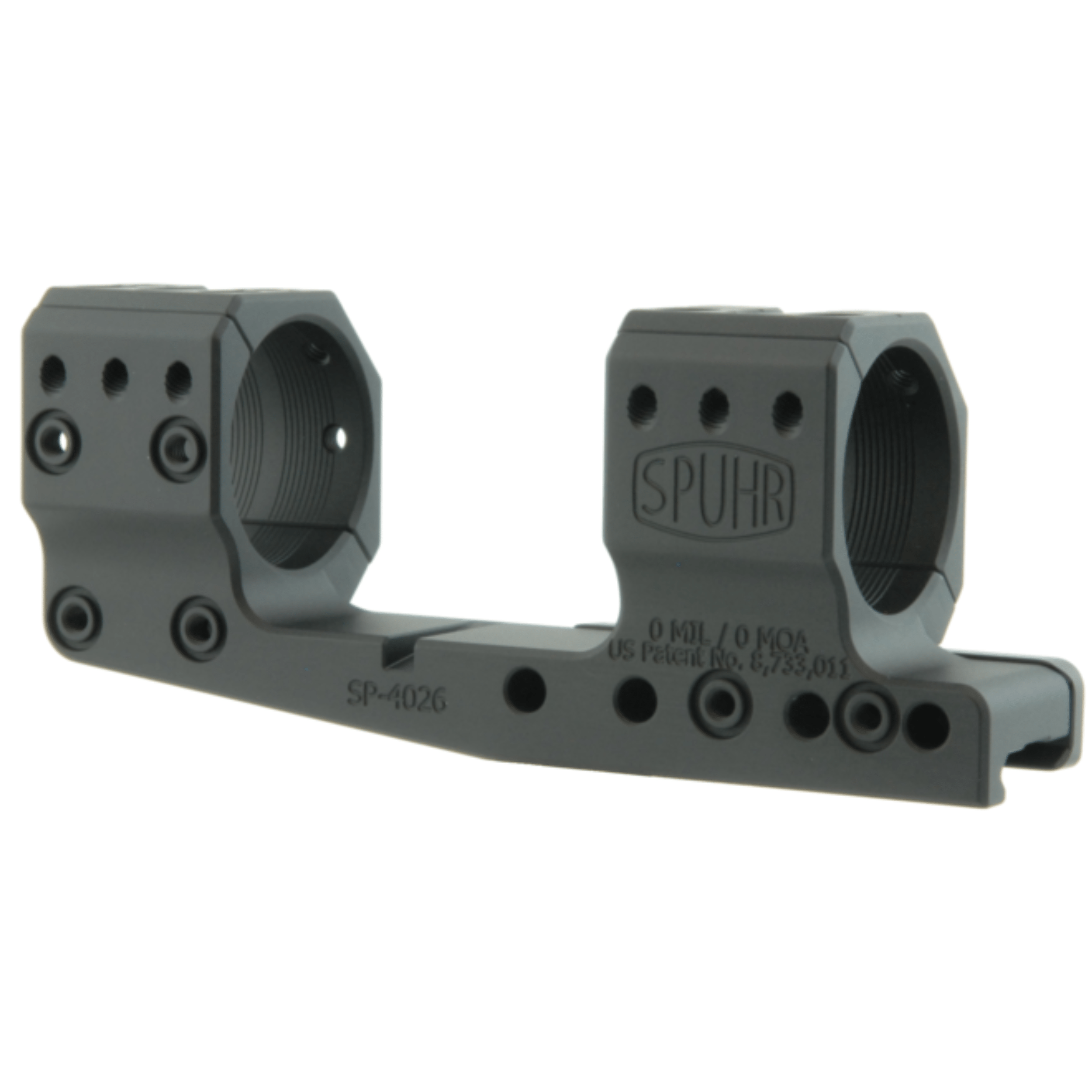

Die SP-4026 löst diese Aufgabe mit einem 70-mm-Cantilever und nur 32 mm Abstand von der Schienenoberkante zur optischen Achse. Spuhr entwickelte sie für das Noveske Shooting Team und 3-Gun-Anwendungen. Das erklärt ihre kompromisslose Auslegung: viel Vorversatz, niedrige Visierlinie, feste Picatinny-Klemmung und keine integrierte Wasserwaage.
Die Systemkette vor dem Kauf:
Basis: tragfähige Picatinny- oder STANAG-Schiene auf dem Receiver.
Montage: einteilige, fest verschraubte SP-4026 mit langem Cantilever.
Optik: 34-mm-Mittelrohr mit zwei passenden geraden Klemmzonen.
Geometrie: 32 mm Achshöhe, 70 mm Vorversatz und neutrale 0 MIL.
Ergebnis: eingerichteter Augenabstand, freier Bedienweg und anschließend bestätigter Nullpunkt.
Klassische SP-4026, nicht SP-4026C oder SP-4026CM Gen3
Die angebotene Ausführung ist die ursprüngliche SP-4026 ohne Buchstabensuffix. Spuhr führt heute Gen3-Modelle als SP-4026C und SP-4026CM. Die Grundgeometrie klingt ähnlich, dennoch dürfen Gewicht, Seitenklemmung, Ringdeckel und weitere Generationsmerkmale nicht zwischen diesen Modellen übertragen werden.
Für die klassische SP-4026 belegt das exakte Datenblatt 224 g, sieben Interface-Sätze und die Konstruktion ohne integrierte Libelle. Die aktuelle SP-4026CM Gen3 wiegt dagegen laut Spuhr 217 g und nennt eine eigene Clearance-Angabe. Diese Werte gehören ausdrücklich nicht zu dem hier angebotenen klassischen Modell.
Warum die SP-4026 so weit nach vorn baut
Der Vorversatz verlagert die Ringposition vor die eigentliche Schienenklemmung. Dadurch kann das Zielfernrohr für den korrekten Augenabstand weiter nach vorn wandern, während alle Klemmstellen auf derselben Receiver-Schiene sitzen. Gerade bei verstellbaren Schäften, dynamischen Anschlägen und knapper Nutlänge kann das den Unterschied zwischen einer natürlichen Kopfposition und ständigem Nachrutschen ausmachen.
Die 70 mm sind kein frei nutzbarer Einstellweg. Die beiden Ringe stehen in einem festen Abstand zueinander, und auch der Montagenkörper hat eine definierte Position. Passt der Augenabstand bereits mit einem kürzeren Cantilever, ist die extreme Ausführung unnötig. Ein längerer Hebel sollte nur gewählt werden, wenn die Geometrie ihn tatsächlich verlangt.
34-mm-Ringe: Durchmesser allein reicht nicht
Ein 34-mm-Mittelrohr ist die erste Voraussetzung, aber noch keine vollständige Passungszusage. Beide Ringe benötigen ausreichend lange, zylindrische Klemmflächen. Verstellturmgehäuse, Übergänge zum Objektiv und Okular sowie Bedienelemente dürfen nicht in die festen Ringpositionen hineinragen.
Spuhr schließt für die SP-4026 Zielfernrohre mit verlängertem Verstellturmgehäuse ausdrücklich aus und nennt US-Optics-Ausführungen mit TPAL- oder EREK-Gehäuse als Beispiele. Wer eine solche Bauform verwendet, braucht eine dafür ausgewiesene längere Ringgeometrie. Das Produktfoto oder die bloße Angabe 34 mm reichen für diese Entscheidung nicht.
32 mm Achshöhe: enger Anschlag und klar berechenbarer Bauraum
Spuhr misst von der Schienenoberkante bis zur optischen Achse. Mit 32 mm beziehungsweise 1,26 Zoll liegt die SP-4026 deutlich unter der verbreiteten 38-mm-AR-Höhe. Das unterstützt einen engen Wangenkontakt und eine niedrige Kopfposition, wenn Schaftrücken, Schutzbrille und Anschlagtechnik dazu passen. Wer bewusst aufrechter schießt oder eine hohe Wangenauflage nutzt, kann dagegen in die Optik hineindrücken statt natürlich hinter ihr zu stehen.
Vorn zählt nicht die Objektivklasse, sondern der größte reale Außendurchmesser einschließlich Schutzkappe. Über einer gleich hohen Schienen- oder Handschutzebene ergeben 32 mm Achshöhe theoretisch höchstens 64 mm Außendurchmesser bei null Abstand. Ein Gehäuse mit beispielsweise 56 mm Außendurchmesser lässt 4 mm Luft; trägt die Kappe auf 60 mm auf, bleiben nur 2 mm. Das sind Rechenbeispiele, keine Maße eines bestimmten Zielfernrohrs.
Die Formel lautet: 32 mm minus halber Außendurchmesser minus Überstand unter dem Objektiv. Ein höherer Handschutz, eine Zusatzschiene oder gewünschte Sicherheitsluft reduzieren den Wert weiter. Ladehebel, Vergrößerungsring, Throw Lever und Okular müssen zusätzlich über ihren gesamten Bedienweg frei bleiben. Bei dieser Montage ist die niedrige Bauform deshalb der wichtigste Auswahlpunkt, nicht nur ein Nebendatum.
0 MOA: neutral statt vorgeneigt
Die SP-4026 richtet die Optik ohne zusätzliche Vorneigung aus. Sie verschiebt den internen Höhenverstellbereich deshalb nicht zugunsten großer Distanzen. Für Range- und 3-Gun-Setups, deren Optik ohne mechanische Neigung sicher eingeschossen werden kann, ist das eine klare und unkomplizierte Systementscheidung.
Wer eine vorgeneigte Basis oder bewusst mehr Höhenreserve benötigt, muss Schiene, Montage und Verstellbereich gemeinsam rechnen. Eine Neigung in mehreren Komponenten addiert sich. 0 MOA ist weder schlechter noch besser, sondern passt zu einem anderen ballistischen Bedarf.
Keine Libelle und kein Co-Witness
Die SP-4026 weicht in zwei Punkten von vielen anderen ISMS-Montagen ab. Wegen der niedrigen Höhe und des extremen Cantilevers besitzt sie laut Datenblatt keine integrierte Libelle. Außerdem ist ihre Achshöhe nicht auf Backup-Visierungen ausgerichtet. Beide Grenzen sind konstruktiv und dürfen nicht aus allgemeinen Aussagen zur ISMS-Serie abgeleitet werden.
Für eine sichtbare Verkantungskontrolle bietet sich bei Bedarf eine separat passende Spuhr-Lösung an. Die Montage besitzt sieben Sätze von Zubehörinterfaces; eine externe Libelle, ein Sekundärvisier oder eine kurze Zubehörschiene gehören jedoch nicht zum Lieferumfang. Vor dem Anbau müssen Interface, Schraubenlänge und freier Raum am Zielfernrohr konkret geprüft werden.
Material, Klemmung und Lieferzustand
Der Montagenkörper wird laut Spuhr aus 7075-T651-Aluminium gefertigt und harteloxiert. Die diagonal geteilten Ringe verbessern den Blick auf Höhen- und Seitenturm und schaffen zugleich definierte Interface-Flächen. Ring- und Klemmschrauben sind korrosionsgeschützt und ab Werk gewachst. Dieser Reibungszustand gehört zu den Drehmomentangaben und sollte nicht unkontrolliert durch Öl oder Schraubensicherung verändert werden.
Die feste Klemmung wird mit Torx-Schrauben auf der Schiene verspannt; ein werkzeugloser Schnellspannmechanismus ist nicht vorhanden. Laut ISMS-Anleitung werden die Schienenklemmschrauben mit 5 Nm angezogen. Für die Ringschrauben nennt Spuhr höchstens 2,0 Nm abhängig von der Vorgabe des Optikherstellers. Maßgeblich ist der niedrigere zulässige Wert.
Unsere Einschätzung
Die SP-4026 ist keine allgemeine 34-mm-Premiummontage, sondern ein ausgesprochenes Werkzeug für einen niedrigen, schnellen AR-Anschlag. Ihr stärkster Vorteil ist die Verbindung aus 70 mm Cantilever und nur 32 mm Achshöhe: Die Optik kann weit nach vorn, während die Schienenklemmung vollständig auf dem Receiver bleibt und der Kopf eng an der Schaftlinie geführt wird.
Dieselbe Geometrie ist ihre klare Grenze. Schon wenige Millimeter mehr Außendurchmesser oder Kappenstärke entscheiden über die Freigängigkeit. Wer höher und aufrechter hinter der Optik stehen möchte, erhält mit einer 38-mm-Ausführung die bessere Ergonomie. Wer 70 mm nicht braucht, vermeidet mit einer kürzeren Montage unnötigen Überhang. Premium ist die SP-4026 nur dann, wenn niedrige Kopfposition, feste Ringzonen und langer Vorversatz gemeinsam passen.
Ausbilder-Tipp: Niedrige Visierlinie im wiederholten Anschlag beurteilen
Stelle zuerst die Schaftlänge ein und gehe mit Schutzbrille sowie Gehörschutz mehrfach aus entspannter Position in den Anschlag. Das volle Sehfeld muss ohne Druck auf die Wangenauflage und ohne Absenken des Kopfes erscheinen. Erst danach wird der Augenabstand bei höchster Vergrößerung festgelegt. Muss der Kopf jedes Mal nach unten suchen, sind 32 mm für diesen Schützen zu niedrig.
Nutzer-Tipp: Den Cantilever nutzen, die Basis nicht überbrücken
Alle Klemmpunkte der SP-4026 gehören auf den starren Upper Receiver. Der Handschutz bleibt frei, selbst wenn seine Schiene optisch fluchtet. Genau dafür trägt der lange Vorbau die Ringe nach vorn: Die Optik erreicht ihre Position, ohne dass zwei getrennte Bauteile gemeinsam zur Montagebasis werden.
Nutzer-Tipp: Freiraum mit Kappe berechnen, nicht mit Objektivklasse
Messe den größten Außendurchmesser am montierten Schutzdeckel und teile ihn durch zwei. Ziehe diesen Radius von 32 mm ab; anschließend werden Handschutzüberstand, Zusatzschiene und gewünschte Luft berücksichtigt. Erst danach werden Ladehebel, Throw Lever und Vergrößerungsring über ihren gesamten Weg bewegt. So wird die niedrige Montage nicht nach Foto, sondern nach realem Bauraum ausgewählt.
Nutzer-Tipp: Externe Libelle dort platzieren, wo sie im Anschlag sichtbar ist
Die fehlende integrierte Libelle wird nicht automatisch durch irgendein Anbauteil gelöst. Lege zuerst fest, ob die Anzeige mit dem nicht zielenden Auge oder im Sehfeld kontrolliert werden soll. Danach wird ein freigegebenes Interface gewählt, dessen Position weder Turmzugang noch Ladegriff oder Optikgehäuse beeinträchtigt.
Nutzer-Tipp: Gewachste Schrauben als definierten Zustand behandeln
Reinige Schiene und Anlageflächen, drücke die Montage beim Anziehen nach vorn gegen die Nut und halte die Reihenfolge der Herstelleranleitung ein. Ergänze keine Schraubensicherung auf Verdacht. Nach der Montage helfen feine Kontrollmarkierungen, eine Bewegung zu erkennen, ohne die Schrauben regelmäßig unnötig nachzuziehen.
Black-Raptor-Kurzfazit:
Kaufen, wenn: ein kompatibles 34-mm-Zielfernrohr auf einem AR-Receiver weit nach vorn muss, die niedrige 32-mm-Achslage ergonomisch und mechanisch passt und eine feste neutrale Montage gewünscht ist.
Nicht kaufen, wenn: das Zielfernrohr ein verlängertes TPAL-/EREK-Verstellturmgehäuse besitzt, eine höhere Kopfposition, Schnellspannung, Vorneigung, integrierte Libelle oder Ausrichtung mit Backup-Visierung benötigt wird.
Lieferumfang
- Spuhr SP-4026 Cantilever-Zielfernrohrmontage
- Spuhr-Nivellierkeil mit 10-Grad-Winkel
- Herstelleranleitung
Nicht enthalten: Zielfernrohr, Waffe, Drehmomentwerkzeug, externe Libelle und weiteres Spuhr-Interface-Zubehör.
Passende Alternativen nach der tatsächlichen Geometrie:
Technische Daten
-
Hersteller: Spuhr
-
Modell: SP-4026
-
Bauart: einteilige feste Cantilever-Zielfernrohrmontage
-
Waffenaufnahme: Picatinny / STANAG
-
Mittelrohr: 34 mm
-
Achshöhe über Schiene: 32 mm
-
Rechnerische Außendurchmessergrenze: 64 mm über einer gleich hohen Schienen-/Handschutzebene bei null Abstand; Kappen, gewünschte Luft und Überstände reduzieren diesen Wert
-
Vorneigung: 0 MIL / 0 MOA
-
Vorversatz: 70 mm
-
Gesamtlänge: 140 mm
-
Gewicht: 224 g laut Hersteller
-
Material: 7075-T651-Aluminium laut Hersteller
-
Oberfläche: harteloxiert
-
Zubehörschnittstellen: sieben Spuhr-Interface-Sätze
-
Integrierte Libelle: nein
-
Schnellspannfunktion: nein
-
Anzugsmoment Schienenklemmung: 5 Nm
-
Anzugsmoment Ringschrauben: höchstens 2,0 Nm abhängig von der niedrigeren Herstellerfreigabe
FAQ
Für welche Plattform wurde die SP-4026 entwickelt?
Spuhr nennt ausdrücklich AR-15-Karabiner und die Entwicklung für das Noveske Shooting Team. Die Montage ist sinnvoll, wenn der lange Augenabstand auf einer kurzen Receiver-Schiene erreicht werden muss.
Passt jedes 34-mm-Zielfernrohr?
Nein. Die geraden Klemmzonen und das Verstellturmgehäuse müssen in die festen Ringpositionen passen. Spuhr schließt verlängerte Gehäuse wie US Optics TPAL oder EREK für dieses Modell ausdrücklich aus.
Besitzt die Montage eine integrierte Wasserwaage?
Nein. Wegen der niedrigen Bauhöhe und des extremen Cantilevers wurde die SP-4026 ohne integrierte Libelle konstruiert. Eine passende externe Lösung muss separat geplant werden.
Was bedeutet 0 MOA bei dieser Montage?
Die Montage besitzt keine eingebaute Vorneigung. Sie verlagert den Höhenverstellbereich des Zielfernrohrs nicht zusätzlich. Eine bereits geneigte Schiene bleibt davon unberührt.
Wie groß darf der Objektiv-Außendurchmesser sein?
Über einer gleich hohen Schienen- oder Handschutzebene beträgt die theoretische Grenze bei 32 mm Achshöhe 64 mm Außendurchmesser bei null Luft. Für die reale Passung werden vom 32-mm-Radius der halbe Außendurchmesser einschließlich Kappe sowie jeder Überstand unter dem Objektiv abgezogen.
Wozu dient der mitgelieferte Keil?
Der 10-Grad-Nivellierkeil unterstützt die Ausrichtung einer geeigneten ebenen Fläche am Zielfernrohr zur Montagebasis. Er ersetzt weder die Prüfung der Referenzflächen noch die abschließende Kontrolle von Absehen, Augenabstand und Freigängigkeit.
