Bei einem Aufbau mit großem Objektiv oder Vorsatzgerät entscheidet die Höhe nicht nur darüber, ob Metall auf Metall trifft. Zielfernrohr und Frontgerät müssen mechanisch frei bleiben, ihre Achsen müssen zusammenpassen und der Schütze braucht hinter der Optik eine natürliche Kopfposition. Eine hohe Montage löst diese drei Punkte nicht automatisch, sie stellt lediglich den geometrischen Raum bereit.

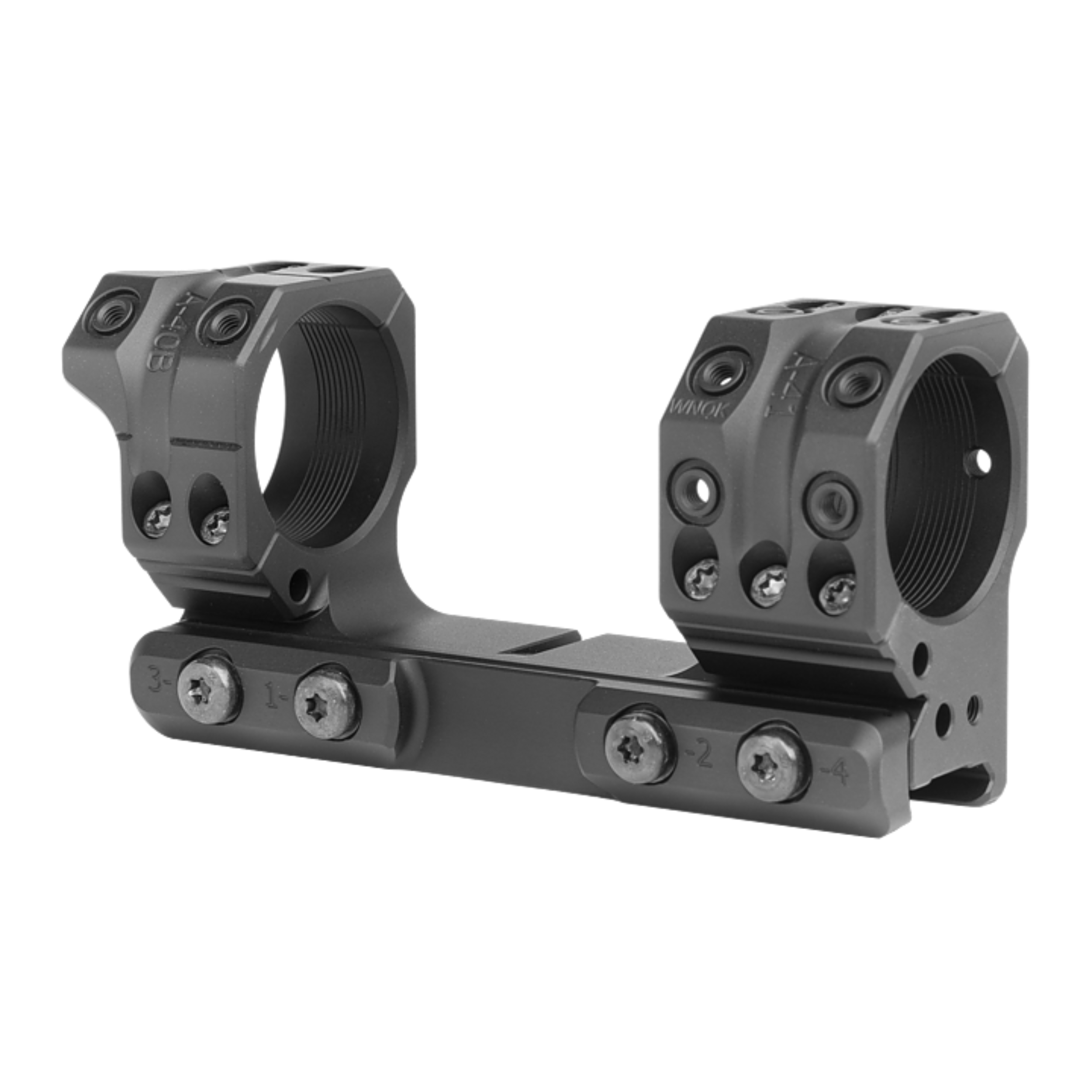

Die SP-4002C setzt ein 34-mm-Zielfernrohr 38 mm über die Rail und hält seine Achse parallel zur Basis. Spuhr beschreibt das Modell ausdrücklich für 56-mm-Objektivklassen und als besonders geeignet für verlängerte Picatinny-Rails in Verbindung mit Nachtsichtausrüstung. Es ist eine feste, vollständige Blockmontage; das Vorsatzgerät und dessen eigene Aufnahme gehören nicht zum Systemumfang.
Systemkette bei Vorsatzgeräten:
Waffe → einteilige verlängerte Picatinny-Rail → SP-4002C → 34-mm-Zielfernrohr.
Auf derselben Frontbasis: passende Clip-on-Aufnahme → Vorsatzgerät mit geeigneter Achshöhe.
Die SP-4002C trägt das Zielfernrohr. Sie ersetzt weder die Aufnahme des Frontgeräts noch dessen Kompatibilitätsfreigabe.
Was 0 MIL hier wirklich bedeuten
Die SP-4002C fügt der Waffenrail keine Vorneigung hinzu. Auf einer neutralen Rail bleibt das Zielfernrohr neutral; auf einer bereits um 6 MIL geneigten Rail beträgt die Systemneigung weiterhin 6 MIL. Die Montage hebt die Optik an, ohne ihren Winkel gegenüber der Rail zu verändern.
Damit verschiebt sie den internen Höhenverstellbereich nicht in Richtung großer Distanz. Das ist sinnvoll, wenn die Rail bereits den benötigten Winkel besitzt, der verfügbare Gegenverstellweg knapp ist oder eine parallele Achslinie für Zielfernrohr und Vorsatzgerät Vorrang hat.
0 MIL ist deshalb keine schwächere Long-Range-Lösung, sondern eine neutrale Ausgangslage. Wer zusätzlichen Höhenweg über die Montage erschließen muss, wählt je nach Optik, Rail und Nullpunkt die 3- oder 6-MIL-Variante. Wer keinen zusätzlichen Winkel braucht, vermeidet mit der SP-4002C eine unnötige Verschiebung des Arbeitsbereichs.
38 mm Achshöhe und reale Objektivfreiheit
Spuhr misst von der Oberkante der Rail bis zur optischen Mitte. Da dieses Modell neutral ist, bleibt die 38-mm-Achslinie parallel zu einer durchgehenden Rail. Der theoretisch größte Außendurchmesser bei null Reserve beträgt daher 76 mm. Dieser Grenzwert ist keine praxisgerechte Freigabe, weil Schutzkappe, Toleranzen, Schmutz und Bewegungsspiel zusätzlichen Abstand verlangen.
Die transparente Rechnung lautet: Freiraum = 38 mm minus halber realer Außendurchmesser. Ein Gehäuse mit 62 mm Außendurchmesser lässt rechnerisch 7 mm zur Rail; bei 66 mm Außendurchmesser bleiben 5 mm. Eine aufgesetzte Kappe wird in das Außenmaß einbezogen.
Die Bezeichnung „56-mm-Objektiv“ beschreibt die Frontlinse und nicht das Gehäuse. Spuhrs Freigabe für 56-mm-Objektivklassen ist deshalb eine konstruktive Zielsetzung, keine pauschale Zusage für jedes Zielfernrohr, jede Kappe und jede Railkontur.
Ausbilder-Tipp: Bei Clip-on-Nutzung von der gemeinsamen Achse aus planen
Lege zuerst fest, auf welcher Achshöhe das Vorsatzgerät mit seiner konkreten Aufnahme sitzt. Erst wenn diese Linie zur 38-mm-Zielfernrohrachse passt, werden Augenabstand und Schaftbacke eingerichtet. Ein optisch freies Frontgerät kann trotzdem schlecht funktionieren, wenn beide Achsen deutlich gegeneinander versetzt sind.
Nutzer-Tipp: Kappe als Teil des Objektivs messen
Ermittle den größten Außendurchmesser nicht am blanken Gehäuse, sondern mit der tatsächlich verwendeten Schutzkappe oder dem Adapterring. Teile diesen Wert durch zwei und ziehe ihn von 38 mm ab. So wird aus der Objektivklasse ein belastbarer Freiraumwert.
Erhöhte Linie, aber kein automatischer AR-Cantilever
38 mm entsprechen 1,5 Zoll über der Rail. Diese Höhe passt häufig zu verstellbaren Chassisbacken, erhöhten Systemlinien und Frontgeräten, kann auf einem klassischen Jagdschaft aber einen Wangenaufsatz erforderlich machen. Freiraum allein ist kein ergonomischer Vorteil, wenn das Auge ohne stabilen Wangenkontakt hinter dem Okular schwebt.
Die SP-4002C besitzt keinen konstruktiven Vorversatz. Auf AR-Plattformen kann die Höhe zwar passend erscheinen, doch der Augenabstand lässt sich nur innerhalb der vorhandenen Rail- und Mittelrohrlänge herstellen. Muss das Zielfernrohr weiter nach vorn, gehört eine Cantilever-Montage in die Auswahl.
Was ein Vorsatzgeräte-Setup zusätzlich braucht
Die erhöhte SP-4002C stellt weder eine Frontschiene noch einen Clip-on-Adapter bereit. Eine verlängerte, ausreichend belastbare Picatinny-Rail muss vor dem Zielfernrohr Platz für das Vorsatzgerät schaffen. Dessen Aufnahme, zulässige Rückstoßbelastung, Augenabstand zur Zieloptik und gewünschte Bedienfreiheit stammen aus den Angaben des jeweiligen Geräteherstellers.
Auch die neutrale Montage hebt einen bereits vorhandenen Railwinkel nicht auf. Ist die Basis geneigt, folgt die gesamte Optiklinie diesem Winkel. Für ein koaxiales Frontsystem müssen Zielfernrohr- und Clip-on-Aufnahme dieselbe reale Railgeometrie verwenden.
Nutzer-Tipp: Frontgerät mit Bedienraum einplanen
Reserviere auf der verlängerten Rail nicht nur die reine Klemmlänge. Batteriefach, Fokusbedienung, Verriegelung und Abnahmeweg müssen erreichbar bleiben. Eine rechnerisch passende Achshöhe hilft wenig, wenn das Gerät zum Batteriewechsel gegen das Objektiv oder die Montage stößt.
Gen3-Ringraum für moderne 34-mm-Optiken
Das C-Suffix kennzeichnet Spuhrs Gen3. Bei den 34-mm-Modellen wurde der Abstand zwischen den Ringen vergrößert und der hintere A-40B-Ringdeckel eingeführt. Die Maßzeichnung nennt 66 mm freien Raum zwischen den Ringbereichen und 32 mm Ringbreite.
Das Datenblatt gibt die SP-4002C für die meisten 34-mm-Mittelrohre einschließlich verlängerter Erektorgehäuse frei. Das bleibt eine begrenzte Aussage: Beide Ringzonen benötigen gerade Klemmflächen, während Turmblock, Konus und Vergrößerungsring außerhalb der Ringe liegen müssen.
Nutzer-Tipp: Erst die Ringzonen, dann den Augenabstand festlegen
Ordne Turmblock und gerade Rohrabschnitte im 66-mm-Freiraum und unter den beiden 32-mm-Ringen an. Anschließend wird der gesamte Körper auf der Rail verschoben. Dadurch bleibt die volle Klemmfläche erhalten und der Augenabstand wird nicht mit einer technisch schlechten Ringposition erkauft.
Feste Picatinny-Klemmung und Spuhr-Interfaces
Die Montage wird verschraubt auf einer einteiligen MIL-STD-1913- oder STANAG-4694-Rail befestigt. Sie besitzt keine QD-Hebel. Spuhr schließt die SAKO S20 und Gewehre mit zweiteiligen Rails ausdrücklich aus.
Sieben Interface-Sätze nehmen freigegebenes Spuhr-Zubehör auf. Die integrierte Libelle unterstützt die Kontrolle der Seitenverkantung; diagonal geteilte Ringe lassen Höhen- und Seitenturm aus der Schützenposition besser sichtbar.
Die aktuelle ISMS-Anleitung verlangt eine saubere, leicht geölte Rail. Der vollständig aufgesetzte Körper wird nach vorn gegen die Nutflanke gedrückt, bevor die M5-Tx20-Klemmschrauben in Herstellerreihenfolge mit 5 Nm angezogen werden. Für die ab Werk gewachsten M4-Tx20-Ringschrauben gelten 2,0 Nm oder der niedrigere Wert des Optikherstellers.
Nutzer-Tipp: Die neutrale Ausrichtung dokumentieren
Notiere Railneigung, Achshöhe und Nullentfernung auf der Systemkarte. Wird später eine geneigte Basis montiert, bleibt die SP-4002C zwar neutral, das Gesamtsystem aber nicht. Diese Trennung verhindert falsche Annahmen beim erneuten Einschießen.
Unsere Einschätzung
Der stärkste Kaufgrund ist die Kombination aus 38-mm-Achse, neutraler Ausrichtung und großem Gen3-Ringraum. Für ein Zielfernrohr mit großem Objektiv oder eine verlängerte Rail mit separat montiertem Vorsatzgerät ist das eine klar definierte und robuste Ausgangslage.
Die häufigste Fehlannahme wäre, die SP-4002C als vollständige Nachtsichtlösung oder universelle AR-Montage zu betrachten. Sie liefert Höhe und feste Ringgeometrie, aber weder Frontgeräteaufnahme noch Cantilever. Wer diese Grenzen vor der Bestellung klärt, erhält eine sehr zielgerichtete Montage; wer sie ignoriert, kauft trotz passender Rohrgröße am System vorbei.
Black-Raptor-Kurzfazit:
Kaufen, wenn: Du ein 34-mm-Zielfernrohr neutral auf 38 mm setzen möchtest, ein großes Objektiv oder eine gemeinsame Linie mit separat montiertem Vorsatzgerät planst und eine einteilige Picatinny-/STANAG-Rail nutzt.
Nicht kaufen, wenn: Du zusätzliche Neigung, eine niedrige 30-mm-Linie, QD-Schnellwechsel, Vorversatz oder eine im Lieferumfang enthaltene Clip-on-Aufnahme benötigst.
Lieferumfang
- 1 × Spuhr SP-4002C Gen3 Zielfernrohrmontage
- 1 × 10-Grad-Nivellierkeil mit Schraubenlängenlehre
- 1 × Herstelleranleitung
Zielfernrohr, Waffe, Picatinny-Basis, Vorsatzgerät, Clip-on-Aufnahme, Interface-Zubehör und Drehmomentwerkzeug sind nicht enthalten.
Passende Alternativen
Nach Höhe, Winkel und Bedienung auswählen:
Technische Daten
-
Hersteller: Spuhr
-
Modell: SP-4002C Gen3
-
Bauart: einteilige feste Blockmontage ohne QD
-
Waffenaufnahme: MIL-STD-1913 / STANAG 4694
-
Mittelrohr: 34 mm
-
Achshöhe: 38 mm / 1,5 Zoll
-
Neigung: 0 MIL / 0 MOA, neutral
-
Cantilever: nein
-
Körperlänge: 120 mm / 4,72 Zoll
-
Gesamtlänge: 130 mm / 5,12 Zoll
-
Freier Abstand zwischen den Ringen: 66 mm
-
Ringbreite: 32 mm
-
Gewicht: 256 g / 9,0 oz
-
Material: Aluminium der 7000er-Serie
-
Oberfläche: schwarz harteloxiert
-
Schrauben: Torx 20, Zink-Nickel-beschichtet und ab Werk gewachst
-
Spuhr-Interfaces: sieben Sätze
-
Integrierte Libelle: ja
-
EAN: 7340150701895
-
NSN: 1005-15-010-2235
-
Anzugsmoment Rail-Klemmung: 5 Nm für M5-Tx20
-
Anzugsmoment Ringschrauben: 2,0 Nm oder niedrigere Freigabe des Optikherstellers
Klare Grenze:
„Für 56-mm-Objektive“ bedeutet nicht, dass jedes Gehäuse mit 56-mm-Frontlinse samt Kappe automatisch passt. Ebenso bedeutet „für NV Equipment“ nicht, dass Vorsatzgerät oder Aufnahme enthalten sind. Beide Aussagen beschreiben die vorgesehene Systemklasse; die konkreten Maße und Schnittstellen bleiben entscheidend.
FAQ
Verändert 0 MOA den Höhenverstellbereich?
Nein. Die Montage fügt keinen Winkel hinzu und verschiebt den internen Arbeitsbereich nicht. Eine vorhandene Neigung der Waffenrail bleibt jedoch Bestandteil des Gesamtsystems.
Passt jedes Zielfernrohr mit 56-mm-Objektiv?
Nein. 56 mm bezeichnet die Frontlinse, nicht den äußeren Gehäusedurchmesser. Für den Freiraum zählt das größte Außenmaß einschließlich Kappe oder Adapter.
Wie viel Außendurchmesser sind bei 38 mm theoretisch möglich?
Über einer parallelen, durchgehenden Rail beträgt die rein geometrische Grenze 76 mm bei null Reserve. Praktisch müssen Kappe, Toleranzen, Schmutz und Sicherheitsabstand abgezogen werden.
Ist die Aufnahme für ein Vorsatzgerät enthalten?
Nein. Die SP-4002C trägt das Zielfernrohr. Frontbasis, Clip-on-Aufnahme und Vorsatzgerät werden separat benötigt und müssen eine passende gemeinsame Achslinie ergeben.
Ist die SP-4002C für AR-Plattformen geeignet?
Die 38-mm-Höhe kann passen, doch das Modell besitzt keinen Cantilever. Reicht die Railposition für den notwendigen Augenabstand nicht aus, ist eine Cantilever-Ausführung technisch richtiger.
Wann ist die SP-4302C sinnvoller?
Wenn 38 mm Höhe und Gen3-Ringraum passen, aber zusätzlich 3 MIL Montagewinkel benötigt werden. Diese Entscheidung folgt aus Railneigung, Optikverstellweg, Nullpunkt und Ballistik.
