Auf einem Repetierer ist die niedrigste technisch passende Montage oft die ergonomisch beste. Die Wange bleibt satt auf der Schaftbacke, der Kopf muss nicht über dem Schaft schweben und das Absehen erscheint beim Einnehmen des Anschlags dort, wo es erwartet wird. Zu niedrig ist eine Montage jedoch genauso falsch wie zu hoch: Dann kollidiert das Objektiv mit Rail, Lauf oder Kappe, oder der Turmblock lässt sich wegen der festen Ringpositionen nicht sauber einrichten.

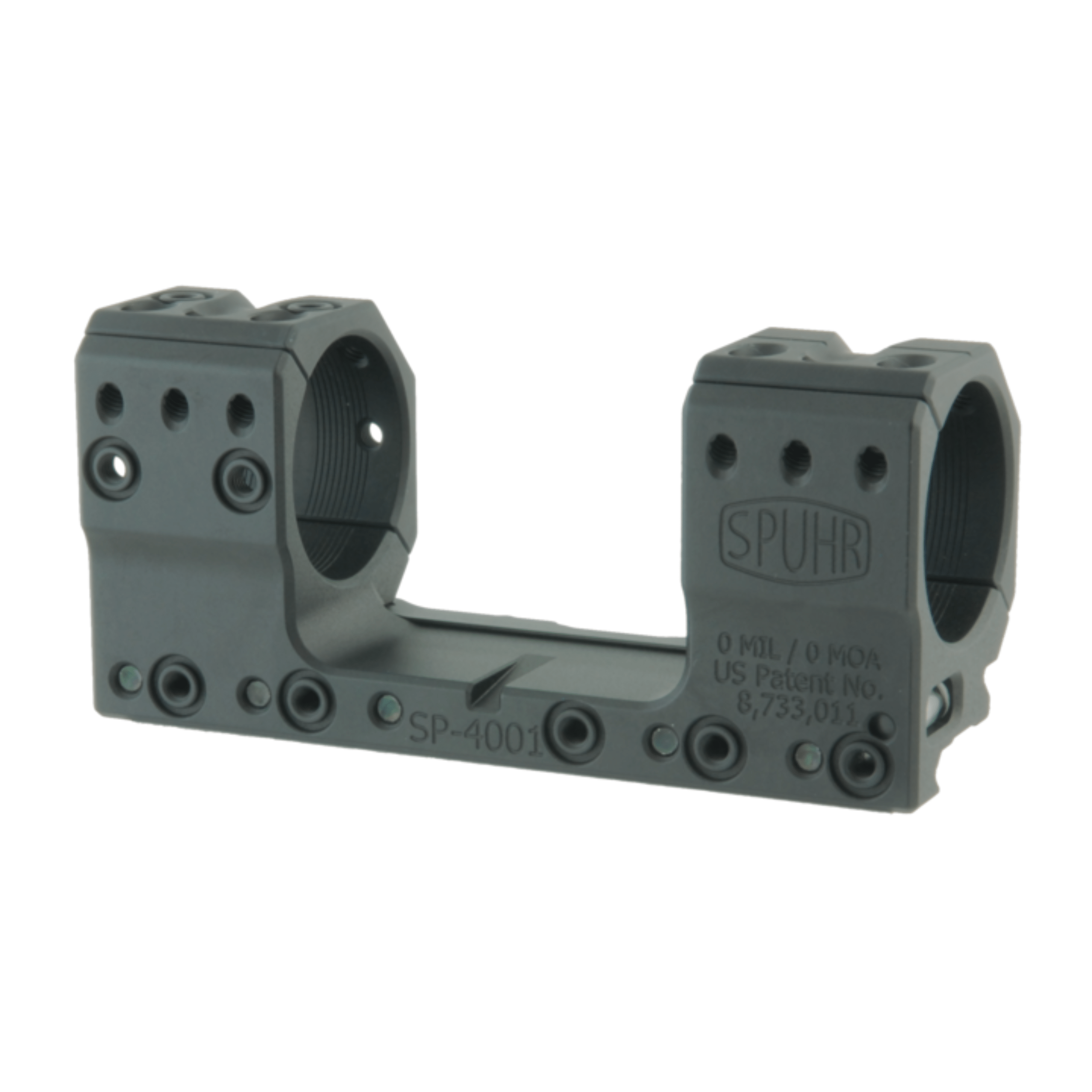

Die Spuhr SP-4001 ist für genau diese niedrige Anwendung gebaut. Sie verbindet ein 34-mm-Mittelrohr mit einer 30-mm-Achshöhe und einer neutralen 0-MIL-Lage auf einer einteiligen Picatinny- oder STANAG-4694-Basis. Ihr Schwerpunkt liegt auf Repetierern und dauerhaft eingerichteten Präzisionssystemen, nicht auf schneller Demontage oder der hohen Kopfposition eines AR-Setups.
Die vier entscheidenden Maße vor dem Kauf:
34 mm: Durchmesser des geraden Mittelrohrs an beiden Ringstellen.
30 mm: Abstand von Rail-Oberkante bis zur optischen Achse.
121 mm: Länge des Montagenkörpers; die Rail muss die Klemmung vollständig tragen.
0 MIL: Die Montage ist parallel und bringt keine zusätzliche Neigung in das System.
Warum 30 mm wirklich niedrig sind
Spuhr misst die Bauhöhe von der Oberkante der Picatinny-Schiene bis zur Mitte des Zielfernrohrs. Bei 34 mm Mittelrohrdurchmesser liegt die Unterkante des Rohres somit nur 13 mm über der Rail: 30 mm Achshöhe minus 17 mm Rohrradius. Das erklärt, warum diese Variante auf klassischen Repetierern kompakt wirkt und warum rund um Turmblock und Objektiv sorgfältig gerechnet werden muss.
Eine niedrige Achse unterstützt einen festen Wangenkontakt, wenn der Schaft entsprechend tief ausgelegt ist. Auf einem Chassis mit verstellbarer Schaftbacke kann sie ebenfalls passen. Auf einer AR-ähnlichen geraden Schaftlinie zwingt sie den Kopf dagegen häufig unnatürlich nach unten. Dafür sind die 38-mm-Varianten oder ein echter Cantilever-Aufbau in der Regel stimmiger.
Die Auswahl beginnt deshalb nicht beim Objektivdurchmesser, sondern beim Anschlag. Wenn das Auge bei geschlossenen Augen wiederholbar hinter der vorgesehenen 30-mm-Linie steht und nach dem Öffnen mittig im Sehfeld liegt, ist die Höhe ergonomisch plausibel. Muss die Wange aktiv nach unten gedrückt oder vom Schaft gelöst werden, ist die Geometrie falsch, auch wenn die Montage mechanisch passt.
Objektivfreiheit ohne 56-mm-Mythos
Die Zahl in einer Bezeichnung wie 5-25x56 beschreibt den Durchmesser der Frontlinse, nicht den Außendurchmesser des Objektivgehäuses. Zwei Zielfernrohre mit 56-mm-Frontlinse können außen deutlich unterschiedlich groß sein. Hinzu kommen Schutzkappe, Sonnenblende und gegebenenfalls ein Verstellring am Objektiv.
Über einer ebenen, bis unter das Objektiv durchlaufenden Rail ergibt die 30-mm-Achshöhe einen einfachen theoretischen Grenzwert: Ein Gehäuse mit 60 mm Außendurchmesser hätte null Millimeter Abstand. Bei 56 mm Außendurchmesser bleiben rechnerisch 2 mm, bei 58 mm nur 1 mm. Diese Werte gelten vor Schutzkappe, Fertigungstoleranz, Schmutz und Sicherheitsreserve.
Auf vielen Repetierern endet die Basis vor dem Objektiv. Dann ist nicht mehr die Rail, sondern die lokale Lauf- oder Systemkontur maßgeblich. Dadurch kann ein Gehäuse passen, das über einer durchgehenden Rail zu groß wäre. Der relevante Wert ist immer der Abstand von der optischen Achse zur tatsächlich darunterliegenden höchsten Kontur an genau dieser Längsposition.
Die SP-4001 ist deshalb nicht pauschal eine Montage für oder gegen 50- beziehungsweise 56-mm-Objektive. Sie ist eine 30-mm-Achshöhe. Ob das konkrete Zielfernrohr passt, entscheidet sein gemessener Außendurchmesser zusammen mit Railende, Laufkontur und gewünschter Kappe.
0 MIL bedeutet neutral
Die SP-4001 fügt dem Aufbau keine zusätzliche Neigung hinzu. Ihre Ringachse liegt parallel zur Klemmfläche. Dadurch bleibt die Winkelvorgabe der Waffenbasis unverändert: Eine neutrale Rail bleibt als System neutral, eine bereits geneigte Rail behält genau ihre vorhandene Neigung.
0 MIL vergrößert den Verstellbereich nicht und verschiebt ihn auch nicht. Das ist sinnvoll, wenn die Basis bereits passend geneigt ist, der geplante Entfernungsbereich keinen zusätzlichen Winkel verlangt oder möglichst viel Gegenverstellweg für einen nahen Nullpunkt erhalten bleiben soll.
Wer für große Distanzen zusätzlichen nutzbaren Höhenweg benötigt, muss die Gesamtneigung aus Basis und Montage rechnen. Die 3-MIL- beziehungsweise 6-MIL-Varianten gleicher Höhe erfüllen dann eine andere Aufgabe. Mehr Neigung ist aber nicht automatisch besser: Der gewünschte Nullpunkt muss innerhalb des Gegenverstellwegs der Optik erreichbar bleiben.
Feste Ringzonen und Augenabstand
Bei einer einteiligen Blockmontage lassen sich die Ringe nicht unabhängig voneinander auf der Rail verschieben. Das Mittelrohr muss an beiden Klemmstellen vollständig zylindrisch sein; Turmblock, Vergrößerungsring und Übergang zum Objektiv dürfen nicht in die Ringzonen ragen. Spuhr nennt für das SP-4001 außerdem ausdrücklich Ausnahmen bei Optiken mit verlängertem Erektorgehäuse, darunter US Optics TPAL/EREK und Nightforce BEAST.
Der Augenabstand wird zunächst durch die Position des gesamten 121-mm-Körpers auf der Rail eingestellt. Erst danach wird das Zielfernrohr innerhalb der freien Mittelrohrbereiche fein verschoben. Reicht die Schienenlänge nicht, darf die Montage nicht mit unvollständiger Klemmfläche nach vorn gesetzt werden. Dann ist ein Modell mit konstruktivem Vorversatz die richtige Lösung.
Für den Augenabstand zählt der belastete Anschlag bei höchster Vergrößerung. In liegender Position und unter Rückstoß darf das Okular nicht zu nah am Auge stehen; zugleich soll das volle Sehfeld ohne Suchbewegung erscheinen. Eine Position, die nur im aufrechten Werkstattanschlag funktioniert, ist keine fertig eingerichtete Position.
ISMS-Körper, Libelle und Zubehörschnittstellen
Der SP-4001-Körper verbindet beide Ringe und die Railklemmung zu einer Einheit. Sieben Spuhr-Interfaces bieten Befestigungspunkte für freigegebenes Zubehör. Die integrierte Libelle sitzt hinten im Montagenkörper und hilft, Seitenverkantung zu erkennen, ohne eine zusätzliche Rail-Libelle anzubauen.
Die schräg geteilten Ringe halten den Blick auf Höhen- und Seitenturm frei. Der mitgelieferte 10-Grad-Keil kann bei Zielfernrohren mit geeigneter planer Unterseite zur Ausrichtung verwendet werden. Er ersetzt weder die lotrechte Ausrichtung des Gewehrs noch eine Kontrolle des Absehens; er ist ein Montagewerkzeug für eine passende Gehäusegeometrie.
Die Schnittstellen sind kein Freibrief für beliebige Schrauben. Die Rückseite des Spuhr-Keils dient laut Anleitung als Längenlehre. Eine zu lange Zubehörschraube kann in den Ringraum ragen und gegen das Mittelrohr drücken, obwohl sie außen scheinbar korrekt sitzt.
Montagefolge und Drehmoment
Die aktuelle Spuhr-ISMS-Anleitung sieht eine saubere, leicht geölte Rail vor. Der Montagenkörper wird vollständig aufgesetzt und beim Anziehen nach vorn gegen die Nutflanke gedrückt. Die Rail-Klemmschrauben werden in der vom Hersteller vorgegebenen Reihenfolge angezogen; für M5-Tx20 nennt Spuhr 5 Nm.
Für die M4-Tx20-Ringschrauben gelten 2,0 Nm oder der niedrigere Wert des Zielfernrohrherstellers. Spuhr liefert die Schrauben gewachst. Zusätzliche Schraubensicherung oder eine andere Schmierung verändert die Reibung und damit die Vorspannung; der Nennwert darf dann nicht gedankenlos übernommen werden.
Nach dem Einrichten werden Nullpunkt, Libellenlage, Augenabstand und ein freier Spalt rund um Objektiv und Bedienelemente kontrolliert. Kleine Referenzmarken an Schraubenkopf und Montage helfen später, eine echte Bewegung zu erkennen, ohne die Verbindung routinemäßig nach Gefühl fester zu ziehen.
Unsere Einschätzung
Die SP-4001 ist eine sehr gute Wahl für einen niedrig aufgebauten Repetierer, wenn 34-mm-Rohr, einteilige Rail und Objektivgeometrie bereits feststehen. Ihr Mehrwert liegt nicht in maximaler Höhe oder maximaler Neigung, sondern in einer kompakten Visierlinie, einem steifen gemeinsamen Körper und der sauberen Integration von Libelle und Zubehörschnittstellen.
Der kritischste Punkt ist die Versuchung, 30 mm allein wegen einer vermeintlich schlanken Optik zu wählen. Eine niedrige Montage ist nur dann besser, wenn Anschlag und Freiraum gleichzeitig stimmen. Wer eine gerade hohe Schaftlinie, eine durchgehende Rail unter einem großen Objektiv oder regelmäßig wechselnde Optiken hat, braucht eine andere Bauform.
Ausbilder-Tipp: Höhe aus dem Anschlag ableiten
Richte die Schaftbacke zuerst so ein, dass Kopf und Nacken in der vorgesehenen Schießposition neutral bleiben. Schließe die Augen, geh sauber in den Anschlag und öffne sie wieder. Liegt das Auge wiederholbar mittig auf einer 30-mm-Visierlinie, unterstützt die SP-4001 den Ablauf. Musst Du den Kopf nach unten pressen, löst eine niedrige Montage kein Problem, sondern erzeugt eines.
Nutzer-Tipp: Außendurchmesser statt Objektivklasse messen
Miss das Objektivgehäuse inklusive der tatsächlich verwendeten Kappe. Bei durchgehender Rail lautet die theoretische Reserve: 30 mm minus halber Außendurchmesser. Ein 56-mm-Gehäuse lässt 2 mm, ein 58-mm-Gehäuse 1 mm. Plane zusätzlich eine echte Sicherheitsreserve ein.
Nutzer-Tipp: Railende in die Rechnung einbeziehen
Endet die Basis hinter dem Objektiv, miss nicht gegen eine gedachte durchgehende Schiene. Entscheidend ist die höchste reale Kontur aus System und Lauf unter dem Objektiv. So lässt sich eine niedrige Montage nutzen, ohne unnötig Höhe zu verschenken.
Nutzer-Tipp: Augenabstand bei maximaler Vergrößerung setzen
Stelle das volle Sehfeld im liegenden oder tatsächlich genutzten Anschlag ein, bevor die Ringschrauben angezogen werden. Bei hoher Vergrößerung wird eine falsche Längsposition am schnellsten sichtbar. Der 121-mm-Körper muss dabei vollständig auf der Rail geklemmt bleiben.
Nutzer-Tipp: Nullneigung als bewusste Systementscheidung
Notiere die Neigung der Waffenbasis. Mit der SP-4001 wird genau dieser Wert zur Systemneigung; die Montage addiert nichts. Erst wenn ballistische Strecke und verfügbarer Verstellweg mehr Winkel verlangen, ist eine geneigte 34-mm-Variante derselben Höhe sinnvoll.
Nutzer-Tipp: Zubehörschrauben mit dem Keil prüfen
Lehre jede Schraube für ein Spuhr-Interface an der Rückseite des mitgelieferten Keils. So wird verhindert, dass eine äußerlich passende Schraube innen an das 34-mm-Mittelrohr drückt oder dessen Oberfläche beschädigt.
Black-Raptor-Kurzfazit:
Kaufen, wenn: Du ein 34-mm-Zielfernrohr auf einer einteiligen Picatinny- oder STANAG-Rail niedrig und neutral montieren willst, die 30-mm-Achshöhe zum Schaft passt und Objektiv sowie feste Ringzonen nachweislich frei bleiben.
Nicht kaufen, wenn: Du QD, konstruktiven Vorversatz, zusätzliche Neigung oder eine höhere AR-/Chassis-Visierlinie brauchst oder den Objektivfreiraum nur aus der Linsengröße ableitest.
Lieferumfang
- 1 × Spuhr SP-4001 Zielfernrohrmontage
- 1 × 10-Grad-Nivellierkeil mit Schraubenlängenlehre
- 1 × Herstelleranleitung
Zielfernrohr, Waffe, Picatinny-Basis, zusätzliches Interface-Zubehör und Drehmomentwerkzeug sind nicht enthalten.
Passende Alternativen
Nach Höhe, Neigung und Bedienung auswählen:
Technische Daten
-
Hersteller: Spuhr
-
Modell: SP-4001, ältere ISMS-Ausführung ohne C-Suffix
-
Bauart: einteilige Blockmontage mit fester Schraubklemmung
-
Waffenaufnahme: MIL-STD-1913 / STANAG 4694
-
Mittelrohr: 34 mm
-
Achshöhe: 30 mm / 1,18 Zoll ab Rail-Oberkante
-
Neigung: 0 MIL / 0 MOA, neutral
-
Länge: 121 mm / 4,76 Zoll
-
Gewicht: 228 g im Spuhr-Katalog 2019; ein weiteres exaktes SP-4001-Datenblatt nennt 239 g
-
Material: Aluminium; die exakte Legierung wird wegen widersprüchlicher Herstellerunterlagen nicht festgeschrieben
-
Oberfläche: schwarz harteloxiert
-
Spuhr-Interfaces: sieben Sätze
-
Integrierte Libelle: ja
-
Quick Release: nein
-
EAN: 7340150700164
-
Anzugsmoment Rail-Klemmung: 5 Nm für M5-Tx20 nach aktueller ISMS-Anleitung
-
Anzugsmoment Ringschrauben: 2,0 Nm oder niedrigere Vorgabe des Optikherstellers
Revisionshinweis:
Der angebotene Artikel trägt die Modellnummer SP-4001 und das Shopbild zeigt die ältere Ausführung ohne C-Suffix. Angaben des aktuellen SP-4001C werden deshalb nicht auf diesen Artikel übertragen. Selbst offizielle SP-4001-Unterlagen nennen je nach Revision 228 beziehungsweise 239 g; die Differenz wird bewusst offengelegt.
FAQ
Passt die SP-4001 zu jedem 34-mm-Zielfernrohr?
Nein. 34 mm beschreibt nur das Mittelrohr. Beide festen Ringzonen, der Turmblock, die Übergänge und der Objektivfreiraum müssen ebenfalls passen. Spuhr schließt verlängerte Erektorgehäuse wie US Optics TPAL/EREK und Nightforce BEAST aus.
Wie groß darf das Objektivgehäuse über einer durchgehenden Rail sein?
Bei 30 mm Achshöhe sind 60 mm Außendurchmesser der theoretische Kontaktpunkt ohne Reserve. Für 56 mm bleiben rechnerisch 2 mm, für 58 mm 1 mm. Kappe und Sicherheitsabstand müssen zusätzlich berücksichtigt werden.
Verändert 0 MIL den Höhenverstellbereich?
Nein. 0 MIL ist neutral und fügt keinen Winkel hinzu. Die Neigung der Waffenbasis bleibt als gesamte Systemneigung erhalten; der interne Verstellumfang der Optik wird weder vergrößert noch verschoben.
Ist die SP-4001 für ein AR-15 gedacht?
In der Regel nicht. Die 30-mm-Linie ist niedrig und der Körper besitzt keinen konstruktiven Vorversatz. Spuhr ordnet das Modell Repetierern mit einteiliger Rail zu. Für eine gerade AR-Schaftlinie sind höhere Cantilever-Varianten meist ergonomischer.
Warum unterscheiden sich die Gewichtsangaben?
Spuhrs Katalog von 2019 nennt 228 g, ein separates exaktes SP-4001-Datenblatt 239 g. Das deutet auf unterschiedliche Produktionsrevisionen bei gleicher Modellnummer hin. Deshalb wird kein künstlich genauer Einzelwert behauptet.
Ist der SP-4001C einfach dasselbe Produkt?
Nein. Der SP-4001C ist die aktuelle Gen3-Ausführung mit abweichender Körpergeometrie, Länge und Gewicht. Er ist eine moderne Alternative, seine Daten dürfen aber nicht auf den hier angebotenen SP-4001 ohne C-Suffix übertragen werden.
