Auf einem AR-Upper ist nicht die Gesamtlänge der Schiene entscheidend, sondern der Abschnitt, der wirklich zum starren Receiver gehört. Muss ein Zielfernrohr für den korrekten Augenabstand weit nach vorn, darf die Montagebasis trotzdem nicht halb auf dem Receiver und halb auf dem Handschutz stehen. Genau an dieser Stelle trennt sich ein sauber geplantes Optiksystem von einer nur optisch passenden Lösung.

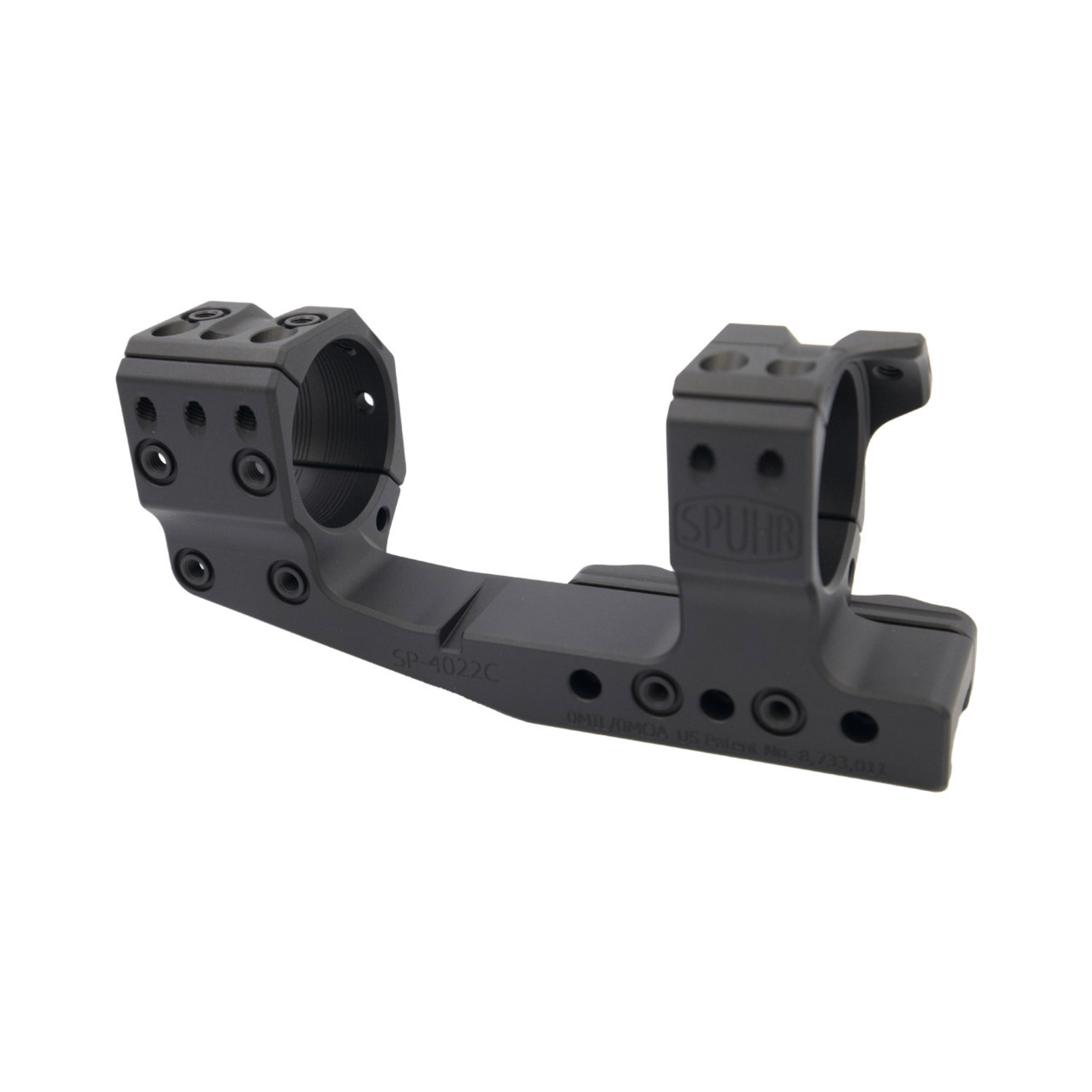

Die SP-4022C verlagert die Ringe mit ihrem Extended-Cantilever 70 mm nach vorn. Gleichzeitig setzt sie die optische Achse 38 mm über die Schiene und entspricht damit der von Spuhr als Absolute-Co-Witness bezeichneten AR-Höhe. Die Gen-3-Geometrie schafft mehr Abstand zwischen den Ringen und verkürzt den hinteren Ring, damit auch viele Zielfernrohre mit längerem Verstellturmgehäuse Platz finden.
Was vor der Bestellung zusammenpassen muss:
Waffenseite: eine durchgehende, tragfähige Picatinny- oder STANAG-Schiene auf dem Receiver.
Montage: fest verschraubte SP-4022C mit 70-mm-Cantilever.
Optikseite: 34-mm-Mittelrohr mit passenden geraden Klemmflächen.
Ergonomie: 38 mm Achshöhe, realer Objektiv-Außendurchmesser und benötigter Augenabstand.
Zusätzlich erforderlich: Zielfernrohr, Drehmomentwerkzeug und eine anschließende vollständige Nullpunktkontrolle.
SP-4022C: Gen3, aber nicht die M-verstärkte SP-4022CM
Die Live-Ausführung ist eindeutig SP-4022C. Das C-Suffix kennzeichnet bei Spuhr Gen3; bei 34-mm-Montagen gehört dazu ein größerer Ringabstand. Das zusätzliche M der SP-4022CM kennzeichnet dagegen eine verstärkte Heavy-Duty-Ausführung. C und CM sind deshalb keine austauschbaren Modellnamen.
Für diese SP-4022C gelten die Werte des exakten C-Datenblatts: 242 g, sieben Interface-Sätze, 38 mm Achshöhe und keine integrierte Libelle. Gewicht oder Klemmdetails einer SP-4022CM werden nicht auf dieses Produkt übertragen. Wer ausdrücklich die M-verstärkte Ausführung sucht, benötigt eine entsprechend gekennzeichnete Montage.
Der lange Cantilever löst ein Receiver-Problem
Die komplette Schienenklemmung bleibt auf dem Upper Receiver, während die beiden Ringe deutlich weiter vorn stehen. Dadurch lässt sich ein Zielfernrohr an eine längere Schaftposition oder einen dynamischen Anschlag anpassen, ohne die mechanische Basis über zwei getrennte Bauteile zu verteilen. Belastungen am Handschutz durch Zweibein, Sling oder Barrikade wirken damit nicht direkt auf eine dort sitzende Optikklemme.
Der lange Vorbau ist aber kein automatisches Upgrade. Er ist sinnvoll, wenn der richtige Augenabstand mit einer Blockmontage oder einem kürzeren Cantilever nicht erreicht wird. Liegt die natürliche Kopfposition bereits weiter hinten, kann die SP-4022C zu viel Versatz erzeugen oder unnötig Schienenraum vor der Optik belegen.
Was Gen 3 bei dieser Montage wirklich verändert
Das C im Modellnamen kennzeichnet bei Spuhr die Gen-3-Ausführung. Bei den 34-mm-Montagen wurde der Abstand zwischen den Ringen vergrößert; die SP-4022C besitzt zusätzlich einen kürzeren hinteren Ring. Der praktische Nutzen liegt in mehr freier Gehäuselänge rund um den Verstellturm und damit in einer besseren Chance, moderne Zielfernrohre mit ausgedehntem Erektorgehäuse sauber unterzubringen.
Das exakte Modelldatenblatt nennt ausdrücklich auch viele US-Optics-Ausführungen mit TPAL- oder EREK-Gehäuse als passend. Daraus folgt trotzdem keine Universalpassung. Mittelrohrübergänge, Turmblock, Beleuchtungsmodul und die tatsächlich verfügbaren geraden Klemmzonen müssen am konkreten Zielfernrohr weiterhin mit den festen Ringpositionen übereinstimmen.
38 mm Achshöhe: Kopfposition, Co-Witness-Begriff und Bauraum
Spuhr misst von der Schienenoberkante bis zur optischen Mittelachse. 38 mm beziehungsweise 1,5 Zoll entsprechen einer AR-typischen Visierlinie und unterstützen eine aufrechtere Kopfposition als die niedrige 32-mm-SP-4026. Der Wangenkontakt muss dabei reproduzierbar bleiben; auf einem klassischen Schaft kann dieselbe Höhe bereits zu hoch liegen.
„Absolute Co-Witness“ beschreibt hier die gemeinsame Höhenebene mit AR-Visierung. Ein vergrößerndes Zielfernrohr macht mechanische Visierung dadurch nicht automatisch durch die Optik nutzbar. Sichtfeld, Okular und Klappvisierung bestimmen, ob das Backup Sight nur nach Abnahme der Montage oder in einer anderen Konfiguration verwendet werden kann.
Für die Objektivfreiheit zählt der reale Außendurchmesser einschließlich Schutzkappe. Über einer gleich hohen Schienen- oder Handschutzebene ergeben 38 mm Achshöhe theoretisch höchstens 76 mm Außendurchmesser bei null Abstand. Misst das Gehäuse beispielsweise 64 mm, bleiben 6 mm Luft; trägt die Kappe auf 68 mm auf, bleiben 4 mm. Das sind Rechenbeispiele, keine Maße eines bestimmten Zielfernrohrs.
Die Formel lautet: 38 mm minus halber Außendurchmesser minus Überstand unter dem Objektiv. Höhere Handschutzbereiche, Zubehörschienen und gewünschte Sicherheitsluft werden zusätzlich abgezogen. Objektivklasse und Außendurchmesser dürfen nicht gleichgesetzt werden.
0 MOA hält die Montage neutral
Zwischen vorderem und hinterem Ring ist keine zusätzliche Vorneigung eingebaut. Die Montage verschiebt den nutzbaren Höhenverstellbereich des Zielfernrohrs daher nicht zugunsten weiter Distanzen. Das passt zu Setups, die auf ihrer vorhandenen Schiene ohne zusätzlichen Neigungswinkel sicher eingeschossen werden können.
Ist bereits eine geneigte Schiene montiert, bleibt deren Winkel natürlich Bestandteil des Systems. Vor einer Alternative mit Vorneigung werden deshalb Schiene, Montage, interner Verstellbereich und gewünschte Nullpunktdistanz gemeinsam betrachtet. Mehr Neigung ist nur dann sinnvoll, wenn die Optik sie tatsächlich nutzen kann.
Warum keine Libelle integriert ist
Das Datenblatt nennt die extreme Cantilever-Bauform als Grund dafür, dass die SP-4022C keine integrierte Wasserwaage besitzt. Dieser Punkt unterscheidet sie von vielen Blockmontagen der ISMS-Familie und ist für Präzisionsanwendungen kaufentscheidend. Wer die Verkantung unmittelbar kontrollieren möchte, muss eine externe Lösung bewusst einplanen.
Dafür besitzt die Montage sieben Sätze der Spuhr-Zubehörschnittstelle. Sie können passende Direktinterfaces oder kurze Schienen aufnehmen. Die Interface-Flächen auf den Ringoberteilen folgen der Zielfernrohrachse; Flächen am Montagenkörper folgen der Schienenbasis. Das ist bei Sekundäroptik, Laser oder Winkelanzeige wichtiger als eine beliebige freie Bohrung.
Konstruktion, Schrauben und Lieferzustand
Spuhr fertigt den Montagenkörper laut Modelldatenblatt aus einem Billet der 7000er-Aluminiumserie und versieht die Aluminiumteile mit einer Harteloxaloberfläche. Die Ringe sind diagonal geteilt, damit die Schrauben den Blick und Zugriff auf Höhen- und Seitenturm weniger beeinträchtigen. Ring- und Klemmschrauben sind korrosionsgeschützt und ab Werk gewachst.
Die feste Schienenklemmung besitzt keinen QD-Hebel. Nach aktueller ISMS-Anleitung wird die Montage beim Ansetzen nach vorn gegen die Schienennut gedrückt; die Klemmschrauben erhalten 5 Nm. Für die Ringschrauben nennt Spuhr 2,0 Nm oder den niedrigeren Wert des Optikherstellers. Zusätzliche Schmierung oder Schraubensicherung verändert die Vorspannung und gehört nicht ungeprüft auf die gewachsten Schrauben.
Unsere Einschätzung
Die SP-4022C ist stark, wenn drei Anforderungen gleichzeitig gelten: 34-mm-Mittelrohr, 38-mm-AR-Höhe und sehr weit vorn benötigte Ringposition. Der größere Gen3-Ringabstand und der kürzere hintere Ring lösen dabei ein reales Problem moderner Optikgehäuse, ohne die Montagebasis auf den Handschutz zu verschieben.
Der lange Cantilever bleibt dennoch eine Spezialgeometrie. Wer den Augenabstand mit 40 mm Vorversatz erreicht, trägt unnötig Länge vor die Basis. Wer bewusst niedrig schießt, ist mit 32 mm besser bedient. Und wer Heavy-Duty-M-Verstärkung oder eine integrierte Libelle erwartet, sucht ein anderes Modell. Bei passender Optik- und Anschlaggeometrie ist die SP-4022C dagegen eine überzeugende Gen3-Premiumlösung.
Ausbilder-Tipp: Den 70-mm-Cantilever erst nach der Schaftlänge festlegen
Stelle den Schaft für den tatsächlichen Anschlag mit Schutzbrille und Gehörschutz ein. Halte das Zielfernrohr bei höchster regelmäßig genutzter Vergrößerung so, dass das volle Sehfeld ohne Kopfbewegung erscheint. Erst diese Position zeigt, ob der Extended Cantilever gebraucht wird. Wird zuerst die Montage gewählt, kompensiert der Schütze zu viel Vorversatz später häufig durch eine unnatürliche Kopfhaltung.
Nutzer-Tipp: Die gesamte Klemmung auf dem Upper halten
Der Cantilever trägt die Ringe nach vorn; die Basis selbst bleibt vollständig auf dem Receiver. Auch bei optisch bündigen Schienen wird keine Klemmschraube auf den Handschutz gesetzt. So bleibt die Optikposition unabhängig von Belastung, Demontage oder minimaler Bewegung des Handschutzes.
Nutzer-Tipp: Gen3-Ringabstand nicht mit Universalpassung verwechseln
Lege das Zielfernrohr lose in die geöffneten Ringe und nutze nur vollständig zylindrische Klemmflächen. Der kürzere hintere Ring schafft Platz neben längeren Turmgehäusen, erlaubt aber keine Klemmung auf Konus oder Gehäuseübergang. Beleuchtungsmodul, Vergrößerungsring und Throw Lever müssen anschließend über ihren gesamten Weg frei bleiben.
Nutzer-Tipp: Zubehörschrauben vor dem Ansetzen messen
Bei den Spuhr-Interfaces ist nicht nur das Gewinde entscheidend. Eine zu lange Schraube kann bis an das Zielfernrohr reichen. Nutze die Längenlehre auf der Rückseite des mitgelieferten Keils und kontrolliere jedes Zubehörpaar, bevor Druck auf das Mittelrohr entsteht.
Nutzer-Tipp: Nullpunkt und Schraubenmarken gemeinsam dokumentieren
Markiere nach dem korrekten Anziehen die Stellung der Klemmschrauben an den vorhandenen Indexmarken. Notiere zusätzlich die verwendete Schienennut. Nach Demontage lässt sich so dieselbe mechanische Ausgangslage wiederherstellen; der Nullpunkt wird trotzdem bestätigt, bevor das Setup erneut verbindlich genutzt wird.
Black-Raptor-Kurzfazit:
Kaufen, wenn: ein 34-mm-Zielfernrohr auf einem AR-Receiver deutlich nach vorn muss, 38 mm Achshöhe zum Anschlag passen und die erweiterte Gen-3-Ringgeometrie echten Raumgewinn bringt.
Nicht kaufen, wenn: eine niedrige Visierlinie, integrierte Libelle, QD-Funktion, zusätzliche Vorneigung oder nur kurzer Vorversatz benötigt wird.
Lieferumfang
- Spuhr SP-4022C Gen-3-Cantilever-Montage
- Spuhr-Nivellierkeil mit 10-Grad-Winkel
- Herstelleranleitung
Nicht enthalten: Zielfernrohr, Waffe, Drehmomentwerkzeug, externe Libelle und weiteres Spuhr-Interface-Zubehör.
Passende Alternativen nach Rohrmaß und Geometrie:
Technische Daten
-
Hersteller: Spuhr
-
Modell: SP-4022C
-
Generation: Gen 3
-
Bauart: einteilige feste Extended-Cantilever-Montage
-
Waffenaufnahme: Picatinny / STANAG
-
Mittelrohr: 34 mm
-
Achshöhe über Schiene: 38 mm
-
Rechnerische Außendurchmessergrenze: 76 mm über einer gleich hohen Schienen-/Handschutzebene bei null Abstand; Kappen, gewünschte Luft und Überstände reduzieren diesen Wert
-
Vorneigung: 0 MIL / 0 MOA
-
Vorversatz: 70 mm
-
Gesamtlänge: 140 mm
-
Gewicht: 242 g laut SP-4022C-Modelldatenblatt
-
Material: Aluminium der 7000er-Serie laut Hersteller
-
Oberfläche: harteloxiert
-
Zubehörschnittstellen: sieben Spuhr-Interface-Sätze
-
Integrierte Libelle: nein
-
Schnellspannfunktion: nein
-
Anzugsmoment Schienenklemmung: 5 Nm
-
Anzugsmoment Ringschrauben: 2,0 Nm oder niedrigere Freigabe des Optikherstellers
FAQ
Worin unterscheidet sich die SP-4022C von der niedrigen SP-4026?
Die SP-4022C setzt die optische Achse auf 38 mm und ist laut Spuhr auf der AR-typischen Absolute-Co-Witness-Höhe ausgelegt. Die niedrigere Alternative nutzt ebenfalls einen langen Cantilever, verlangt aber eine deutlich andere Kopfposition.
Passt ein Zielfernrohr mit verlängertem Verstellturmgehäuse?
Viele solcher 34-mm-Optiken passen laut Modelldatenblatt, darunter TPAL-/EREK-Ausführungen von US Optics. Eine pauschale Zusage gibt es trotzdem nicht; gerade Klemmzonen und Turmblock müssen mit den festen Ringpositionen abgeglichen werden.
Hat die Montage eine integrierte Libelle?
Nein. Spuhr nennt den extremen Cantilever als Grund für den Verzicht. Eine Verkantungskontrolle muss bei Bedarf über ein separat kompatibles Interface geplant werden.
Ist die SP-4022C eine Schnellspannmontage?
Nein. Sie wird mit Torx-Klemmschrauben fest auf der Schiene montiert. Für häufigen werkzeuglosen Wechsel ist eine passende QD-Ausführung die ehrlichere Wahl.
Was bedeutet 0 MOA?
Die Montage besitzt keine zusätzliche Vorneigung. Sie verschiebt den internen Höhenverstellbereich des Zielfernrohrs nicht; eine Neigung der vorhandenen Schiene bleibt davon unberührt.
Wie wird die Objektivfreiheit bei 38 mm Höhe berechnet?
Vom Achsabstand 38 mm wird der halbe reale Außendurchmesser einschließlich Schutzkappe abgezogen. Das Ergebnis ist die Luft zu einer gleich hohen Ebene. Höhere Handschutzbereiche, Zubehör und gewünschter Sicherheitsabstand werden zusätzlich abgezogen.
