Bei einer geneigten Montage reicht es nicht, nur den gewünschten Long-Range-Verstellweg zu betrachten. Auf einem modernen Chassis muss die Optik zugleich so hoch stehen, dass der Kopf im Anschlag nicht nach unten gedrückt wird. Ein großes Objektiv oder ein frontseitiges Zusatzgerät bringt eine weitere geometrische Ebene hinzu.

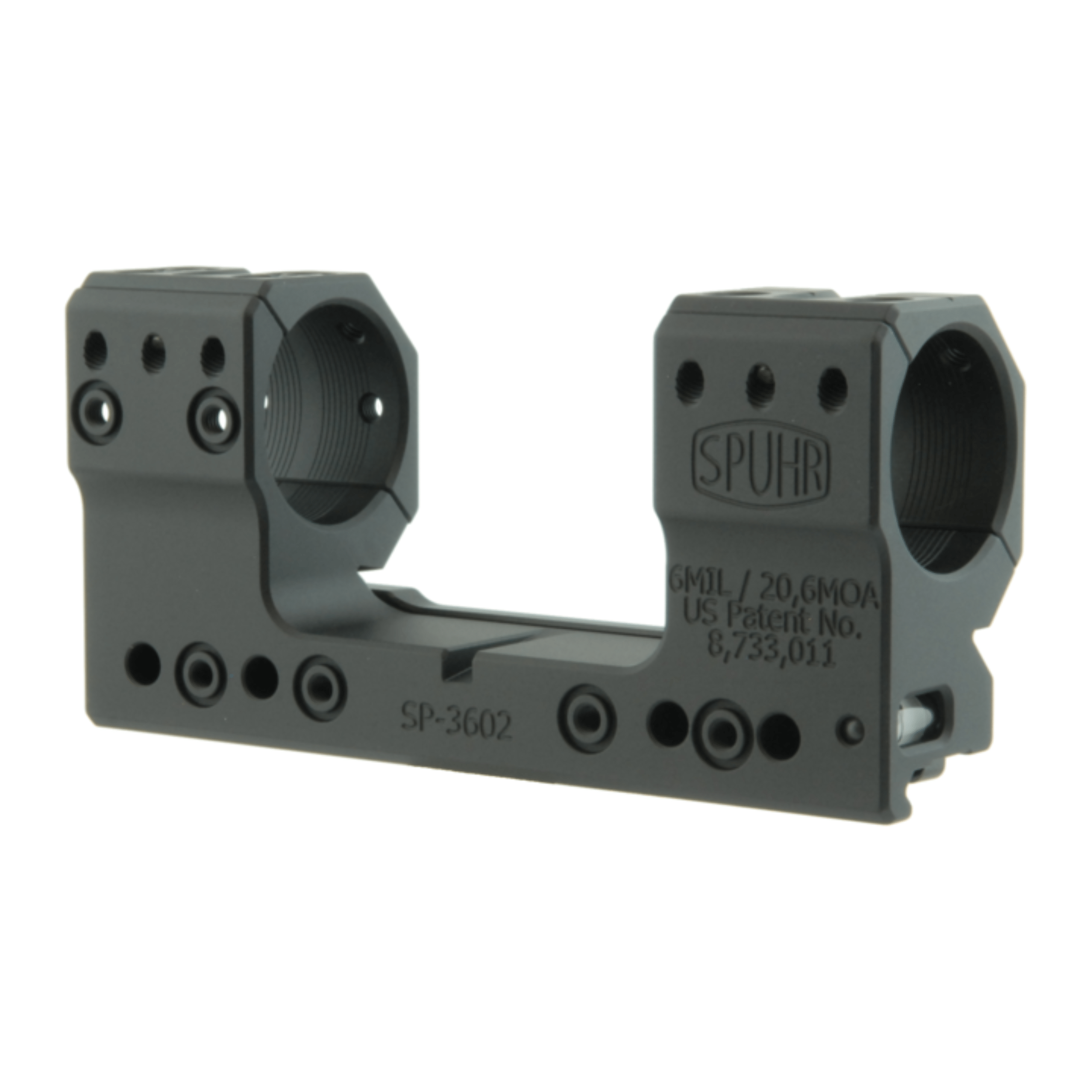

Die SP-3602 bündelt genau diese Anforderungen: 30-mm-Ringe, eine am hinteren Ring gemessene Achshöhe von 38 mm und 6 MIL Neigung in einem festen ISMS-Körper. Sie ist kein universelles Long-Range-Upgrade, sondern eine gezielte Wahl für ein vorab gerechnetes System.
Vor der Bestellung müssen fünf Werte feststehen:
Rail-Neigung: Sie wird zu den 6 MIL der Montage addiert.
Gegenverstellweg: Er entscheidet, ob der gewünschte Nahnullpunkt erreichbar bleibt.
Augenhöhe: Die 38-mm-Linie muss zur Schaftbacke passen.
Objektivgeometrie: Außendurchmesser und Längsposition bestimmen den Freiraum.
Ringposition: Der Augenabstand muss ohne Cantilever erreichbar sein.
38 mm Höhe und 6 MIL erfüllen zwei verschiedene Aufgaben
Die 38 mm werden bei einer geneigten Spuhr-Montage von der Rail-Oberkante bis zur optischen Mitte am hinteren Ring gemessen. Diese Höhe unterstützt auf geraden Chassis- und Schaftlinien einen aufrechteren Kopfstand und schafft mehr Raum über einer durchgehenden Rail.
Die 6 MIL beziehungsweise 20,6 MOA verändern dagegen die Winkellage der Optik. Dadurch kann ein größerer Anteil des vorhandenen internen Höhenverstellwegs für weiter entfernte Ziele verfügbar werden. Der mechanische Gesamtverstellumfang des Zielfernrohrs wird nicht größer.
Beide Merkmale dürfen nicht gegeneinander verrechnet werden. Eine hohe Montage ersetzt keine Schaftanpassung, und eine geneigte Montage ersetzt keine ballistische Planung. Die SP-3602 ist nur dann sinnvoll, wenn Höhe und Winkel unabhängig voneinander begründet sind.
Gesamtneigung und erreichbarer Nullpunkt
Die 6 MIL der Montage stehen nicht allein. Eine neutrale Waffenrail plus SP-3602 ergibt 6 MIL Systemneigung. Eine bereits um 6 MIL geneigte Rail plus SP-3602 ergibt 12 MIL. Genau diese Summe muss zur Optik und zum vorgesehenen Nullpunkt passen.
Zum Einschießen auf eine nahe oder mittlere Distanz muss das Zielfernrohr ausreichend in Gegenrichtung verstellbar sein. Maßgeblich ist nicht nur der nominelle Gesamtbereich, sondern der tatsächlich zugängliche Gegenverstellweg mit mechanischer Mitte, Zero-Stop und vorhandener Grundeinstellung.
Bleibt dieser Gegenweg zu klein, kann der gewünschte Nullpunkt unerreichbar sein. Die Montage ist dann nicht defekt; die gewählte Systemneigung ist für die konkrete Optik zu groß. Wer den zusätzlichen Winkel nicht benötigt, ist mit der neutralen SP-3002 besser beraten.
Objektivfreiheit bei geneigter Achse
Bei der SP-3602 gilt die nominelle 38-mm-Höhe nur am hinteren Ring. Eine Neigung von 6 MIL bedeutet geometrisch, dass die Optikachse nach vorn ungefähr 0,6 mm je 100 mm horizontaler Strecke abfällt.
Die Maßzeichnung nennt 32 mm Ringbreite und 62 mm Abstand zwischen den Ringen. Daraus ergeben sich 94 mm von Ringmitte zu Ringmitte. An der vorderen Ringmitte liegt die Achse rechnerisch rund 0,56 mm tiefer als hinten, also bei ungefähr 37,44 mm über einer parallelen Rail.
Für ein weiter vorn liegendes Objektiv wird mit seiner tatsächlichen Position gerechnet: 38 mm minus 0,006 mal Abstand in Millimetern von der hinteren Ringmitte. Liegt die betrachtete Stelle beispielsweise 150 mm weiter vorn, verläuft die Achse dort rechnerisch auf 37,1 mm. Bei einem realen Außendurchmesser von 64 mm bleiben über einer gleich hohen Rail etwa 5,1 mm vor Kappe und Sicherheitsreserve.
Diese Rechnung betrifft nur die Rail-Ebene. Eine eindeutige Brückenhöhe veröffentlicht Spuhr für dieses Modell nicht; sie wird deshalb nicht aus Bildern geschätzt. Ebenso ist eine 56-mm-Objektivklasse kein 56-mm-Außendurchmesser. Spuhr nennt 56-mm-Objektive als vorgesehenen Einsatz, die reale Gehäuseabmessung bleibt trotzdem entscheidend.
Verlängerte Rails und Vorsatztechnik
Das exakte Datenblatt beschreibt die SP-3602 als Montage für 56-mm-Objektive und hebt verlängerte Picatinny-Rails in Verbindung mit Nachtsichtausrüstung hervor. Die 38-mm-Linie schafft Bauraum, während der feste Körper Hauptoptik und Zubehörschnittstellen kompakt zusammenführt.
Die 6-MIL-Neigung macht die Ausrichtung eines Frontsystems anspruchsvoller. Laut Anleitung sind Interfaces auf den Ringdeckeln zur geneigten Optik ausgerichtet, Interfaces am Montagenkörper dagegen zur Rail. Ein auf der Waffenrail montiertes Frontgerät folgt deshalb nicht automatisch derselben Achse wie das Zielfernrohr.
Daraus folgt keine pauschale Kompatibilität mit einem konkreten Vorsatzgerät. Achshöhe, optischer Versatz, Adapter, freier Abstand und die Vorgaben des Geräteherstellers müssen zusammenpassen. Das Frontgerät und seine Befestigung sind nicht Bestandteil dieser Montage.
Fester Körper, feste Ringzonen
Der einteilige Körper ist 126 mm lang und besitzt keinen konstruktiven Vorversatz. Die beiden 32 mm breiten Ringbereiche liegen fest, dazwischen stehen laut Maßzeichnung 62 mm frei. Das Mittelrohr muss an beiden Klemmstellen zylindrisch sein und genügend Raum zu Turmblock sowie Übergangskonus bieten.
Spuhr schließt verlängerte Erektorgehäuse wie US Optics TPAL/EREK ausdrücklich aus. Ebenso passt die Montage laut Hersteller nicht auf die SAKO S20 oder auf zweiteilige Rails. Der Blockkörper braucht eine durchgehende MIL-STD-1913- oder STANAG-4694-Basis.
Auf einem Repetierer oder Chassis mit langer Rail lässt sich der Augenabstand meist innerhalb der vorhandenen Basis lösen. Fehlt diese Schienenlänge, darf die Montage nicht nur teilweise geklemmt werden. Dann ist die SP-3616 mit 40 mm Cantilever die konstruktiv passende Alternative.
Montage auf der Rail
Die aktuelle ISMS-Anleitung verlangt eine saubere, leicht geölte Rail. Der Körper wird vollständig aufgesetzt und beim Anziehen nach vorn gegen die Nutflanke gedrückt. Die mittleren M5-Tx20-Klemmschrauben werden zuerst handfest angezogen; anschließend folgt dieselbe Reihenfolge mit 5 Nm.
Für die M4-Tx20-Ringschrauben nennt Spuhr 2,0 Nm oder den niedrigeren Wert des Optikherstellers. Die Schrauben sind ab Werk gewachst. Wer Schmierung oder Schraubensicherung verändert, verändert auch die entstehende Vorspannung und kann den Herstellerwert nicht ungeprüft übertragen.
Die vorbereiteten Bohrungen für gefangene Klemmschrauben erleichtern ein dauerhaft eingerichtetes System. Sie machen die SP-3602 jedoch nicht zur Schnellspannmontage. Für regelmäßiges werkzeugloses Abnehmen ist die QDP-3602 vorgesehen.
Ausrichtung, Libelle und Interfaces
Der mitgelieferte 10-Grad-Keil richtet eine Optik mit geeigneter flacher Unterseite zur integrierten Libelle aus. Er ersetzt nicht die lotrechte Ausrichtung der Waffe. Seit Herbst 2023 besitzen die hinteren Ringdeckel laut Hersteller keine Ausrichtungsnuten mehr.
Sieben Interface-Sätze erlauben kompatibles Zubehör direkt an der Montage. Dabei ist die Ebene entscheidend: Ringdeckel-Interfaces folgen der Optikneigung, Körper-Interfaces der Rail. Die Rückseite des Keils dient als Schraubenlängenlehre, damit Zubehörschrauben nicht in den Ringraum ragen und das Mittelrohr beschädigen.
Unsere Einschätzung
Die SP-3602 ist die konsequente Wahl, wenn ein 30-mm-Zielfernrohr sowohl eine hohe 38-mm-Linie als auch 6 MIL zusätzlichen Winkel benötigt. Ihr größter Mehrwert entsteht auf einem dauerhaft eingerichteten Chassis- oder Präzisionssystem mit langer Rail, verstellbarer Schaftbacke und klar berechnetem Nullpunkt.
Das größte Fehlkaufrisiko liegt in der vermeintlich einfachen Zahl 20,6 MOA. Wer Rail-Neigung und Gegenverstellweg ignoriert, kann den Nullpunkt verlieren. Wer die 38 mm nur wegen eines „56er“-Objektivs wählt, kann die Kopfposition unnötig anheben. Und wer ein Frontgerät ohne Betrachtung der beiden Interface-Ebenen ergänzt, übersieht den Winkel zwischen Optik und Rail.
Ausbilder-Tipp: Erst den Nahnullpunkt sichern
Beginne mit der gewünschten Einschießentfernung und dem real zugänglichen Gegenverstellweg. Erst wenn Rail plus 6 MIL diesen Nullpunkt sicher zulassen, wird bewertet, wie viel Höhenweg für größere Distanz übrig bleibt. So wird Neigung vom Einsatzziel her gewählt und nicht nach dem größten verfügbaren Wert.
Nutzer-Tipp: Objektivfreiheit an der Längsposition rechnen
Miss den Abstand der breitesten Objektivstelle von der hinteren Ringmitte. Ziehe je 100 mm ungefähr 0,6 mm von der 38-mm-Achshöhe ab und erst danach den halben realen Außendurchmesser. Kappe und Sicherheitsabstand kommen zusätzlich hinzu.
Nutzer-Tipp: Rail- und Deckel-Interfaces unterscheiden
Montiere ein zur Zielfernrohrachse gehörendes Zubehör bevorzugt auf einer dafür freigegebenen Ringdeckel-Schnittstelle. Ein Körper-Interface folgt der Rail-Ebene und liegt bei diesem Modell nicht parallel zur geneigten Optikachse.
Nutzer-Tipp: Augenabstand ohne Teilklemmung lösen
Richte den Augenabstand bei höchster Vergrößerung im tatsächlichen Anschlag ein. Reicht die Rail für den 126-mm-Körper nicht aus, wechsle auf ein Cantilever-Modell; eine reduzierte Klemmfläche ist keine saubere Positionskorrektur.
Nutzer-Tipp: Klemmreihenfolge als Teil des Setups dokumentieren
Setze die Montage nach vorn, beginne mit den mittleren Schrauben und halte Nutposition sowie 5-Nm-Reihenfolge fest. Markierungen zeigen später eine Bewegung, ohne die Schrauben routinemäßig nach Gefühl fester zu ziehen.
Nutzer-Tipp: Zubehörschrauben vor dem Einsetzen lehren
Nutze die Keilrückseite als Schraubenlängenlehre. Eine zu lange Interface-Schraube kann innen gegen das 30-mm-Mittelrohr drücken, obwohl die Montage außen korrekt aussieht.
Black-Raptor-Kurzfazit:
Kaufen, wenn: 30-mm-Rohr, 38-mm-Anschlaghöhe und 6 MIL Zusatzneigung unabhängig voneinander zum System passen, eine einteilige Rail vorhanden ist und der Nullpunkt im Gegenverstellweg bleibt.
Nicht kaufen, wenn: Rail-Neigung oder Gegenweg unbekannt sind, die Optik neutral bleiben soll, eine niedrige Schaftlinie vorliegt oder QD beziehungsweise Cantilever benötigt werden.
Lieferumfang
- 1 × Spuhr SP-3602 Zielfernrohrmontage
- 1 × 10-Grad-Nivellierkeil mit Schraubenlängenlehre
- 1 × Herstelleranleitung
Zielfernrohr, Waffe, Vorsatzgerät, Interface-Zubehör und Drehmomentwerkzeug sind nicht enthalten.
Passende Alternativen
Nach Höhe, Neigung und Bedienung auswählen:
Technische Daten
-
Hersteller: Spuhr
-
Modell: SP-3602
-
Bauart: einteilige feste Blockmontage ohne QD
-
Waffenaufnahme: MIL-STD-1913 / STANAG 4694
-
Mittelrohr: 30 mm
-
Achshöhe: 38 mm / 1,5 Zoll, am hinteren Ring gemessen
-
Neigung: 6 MIL / 20,6 MOA
-
Vorversatz: kein konstruktiver Cantilever
-
Länge: 126 mm
-
Ringbreite: je 32 mm laut Maßzeichnung
-
Abstand zwischen den Ringen: 62 mm laut Maßzeichnung
-
Gewicht: 261 g
-
Material: 7075-T651-Aluminium laut Modelldatenblatt
-
Oberfläche: schwarz harteloxiert
-
Spuhr-Interfaces: sieben
-
Integrierte Libelle: ja
-
Anzugsmoment Rail-Klemmung: 5 Nm
-
Anzugsmoment Ringschrauben: 2,0 Nm oder niedrigere Freigabe des Optikherstellers
-
EAN: 7340150700140
FAQ
Vergrößern 6 MIL den gesamten Verstellbereich?
Nein. Die Neigung verschiebt die Lage des nutzbaren Bereichs, vergrößert aber nicht den mechanischen Gesamtverstellumfang des Zielfernrohrs.
Warum werden die 38 mm am hinteren Ring gemessen?
Spuhr definiert die Höhe geneigter Montagen an der hinteren Ringebene. Durch 6 MIL liegt die Optikachse nach vorn ungefähr 0,6 mm je 100 mm tiefer.
Passt jedes Zielfernrohr mit 56-mm-Objektiv?
Nein. Spuhr nennt diese Objektivklasse als vorgesehenen Einsatz, aber entscheidend sind der reale Außendurchmesser, Kappe, Längsposition und die freien 30-mm-Ringzonen.
Ist jedes Vorsatzgerät automatisch ausgerichtet?
Nein. Ringdeckel-Interfaces folgen der Optik, Körper-Interfaces der Rail. Ein separat auf der Rail montiertes Gerät benötigt passende Achshöhe und eine für den 6-MIL-Winkel geeignete Systemfreigabe.
Passt die SP-3602 auf die SAKO S20 oder zweiteilige Rails?
Nein. Beide Anwendungen werden von Spuhr ausgeschlossen. Der Blockkörper benötigt eine gemeinsame Picatinny- oder STANAG-4694-Basis.
Wann ist die SP-3616 sinnvoller?
Wenn 30-mm-Rohr, 38-mm-Höhe und 6 MIL stimmen, der Augenabstand aber einen 40 mm weiter vorn liegenden Ringblock verlangt.
