Mehr Neigung ist nur dann ein Vorteil, wenn der Aufbau sie auch nutzen kann. Bei einem Long-Range-System muss der gewünschte Nullpunkt weiterhin erreichbar bleiben, die Abbildungsqualität der Optik darf am Rand ihres Verstellbereichs nicht unnötig leiden und das Objektiv braucht trotz fallender Achse mechanischen Freiraum. Genau deshalb wird eine 9-MIL-Montage nicht nach Reichweitenversprechen, sondern nach Systemdaten ausgewählt.

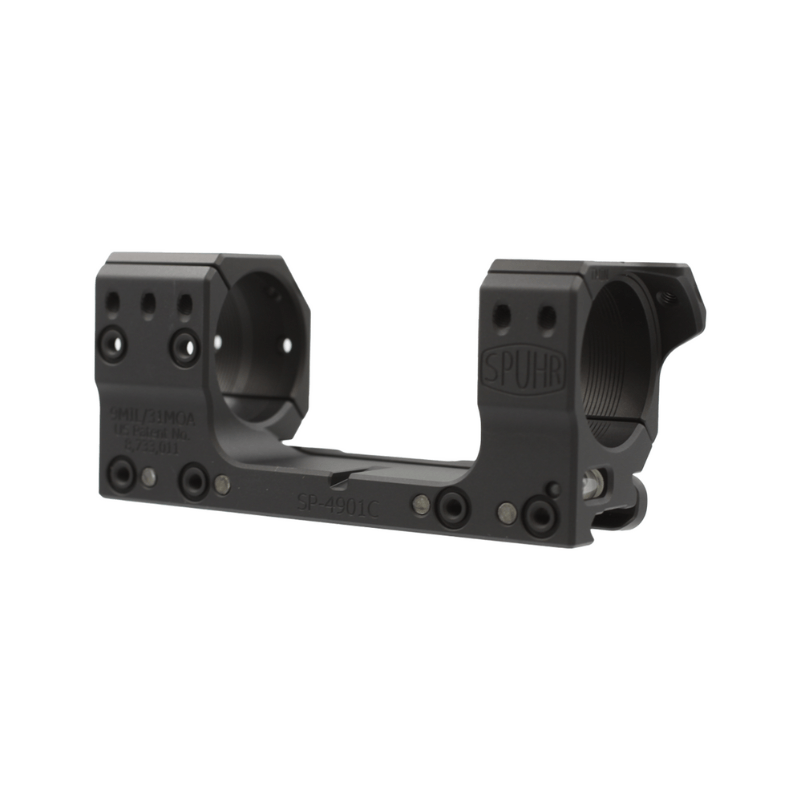

Die SP-4901C ist Spuhrs niedrige 34-mm-Gen3-Blockmontage mit 9 MIL Neigung. Sie richtet sich an Repetierer mit einteiliger MIL-STD-1913- oder STANAG-4694-Rail und offenem Bereich vor der Basis. Ihre Kombination aus nur 30 mm Achshöhe und starkem Winkel ist spezialisiert: Sie kann eine saubere niedrige Kopfposition und mehr nutzbaren Höhenweg verbinden, verzeiht aber keine ungeklärte Basis- oder Objektivgeometrie.
Vier Werte entscheiden gemeinsam:
Railneigung: wird zu den 9 MIL der Montage addiert.
Gegenverstellweg: muss für Nullentfernung und Einschießkorrektur reichen.
30-mm-Achse: muss zur Schaftbacke und natürlichen Kopfposition passen.
Objektivgeometrie: wird am realen Außendurchmesser und an ihrer Position vor dem hinteren Ring berechnet.
9 MIL sind eine Systementscheidung
Spuhr bezeichnet das exakte Modell auf Produktseite und Datenblatt als 9 MIL / 30 MOA. Die Montage neigt die Zielfernrohrachse gegenüber der Rail nach vorn. Beim Einschießen muss die Optik diesen Winkel in Gegenrichtung ausgleichen. Bleibt der Nullpunkt erreichbar, steht anschließend ein größerer Anteil des bereits vorhandenen internen Höhenwegs für weiter entfernte Ziele zur Verfügung.
Der mechanische Gesamtverstellweg des Zielfernrohrs wird dadurch nicht größer. Verschoben wird nur seine Arbeitslage. Ein Zero-Stop, ein asymmetrischer realer Verstellbereich, die zum Einschießen benötigte Korrektur und die Neigung der Waffenbasis bestimmen daher mit, wie viel Gegenweg tatsächlich verfügbar ist.
Spuhr empfiehlt in seinem Auswahlleitfaden grundsätzlich so wenig Neigung wie nötig. Das ist bei der SP-4901C besonders relevant: Wer dieselbe Zielentfernung mit 3 oder 6 MIL sicher abdeckt, gewinnt durch 9 MIL keinen Präzisionsbonus. Er gibt lediglich mehr Gegenweg und mehr geometrische Höhe vor dem Objektiv auf.
Railwinkel und Montagewinkel addieren
Auf einer neutralen Rail beträgt die Systemneigung 9 MIL. Besitzt die Rail bereits 6 MIL, entstehen insgesamt 15 MIL. Dieser Gesamtwinkel wird mit dem zugänglichen Höhenverstellbereich der konkreten Optik verglichen, nicht mit einer pauschalen Prospektzahl.
Die belastbare Reihenfolge lautet: Railwinkel bestimmen, realen Gegenverstellweg mit eingerichtetem Zero-Stop ermitteln, benötigte Einschießkorrektur berücksichtigen und erst dann die Montage wählen. Ist der Nullpunkt nicht erreichbar, ist die Montage zu stark geneigt. Ein Anschlag am Höhenturm ist kein Montagefehler, den man durch höheres Drehmoment oder weitere Klicks lösen kann.
Für viele Setups ist die SP-4601C mit 6 MIL die ausgewogenere Grenze. Die SP-4901C ist dann sinnvoll, wenn die ballistische Aufgabe den zusätzlichen Winkel wirklich verlangt und die Optik ihn nachweislich verarbeiten kann.
Objektivfreiheit bei 30 mm und 9 MIL
Spuhr misst die 30 mm bei geneigten Montagen von der Rail-Oberkante bis zur optischen Mitte an der hinteren Ebene des hinteren Rings. Von dort fällt die Achse mit 9 MIL rechnerisch um etwa 0,9 mm je 100 mm horizontaler Strecke.
Über einer durchgehenden, zur Montage parallelen Rail gilt näherungsweise: Achshöhe an der betrachteten Stelle = 30 mm minus 0,009 mal Abstand in Millimetern. Liegt die breiteste Stelle des Objektivgehäuses 150 mm vor der hinteren Messebene, verbleiben dort 28,65 mm Achshöhe.
Bei einem tatsächlichen Außendurchmesser von 56 mm bleiben in diesem Beispiel nur 0,65 mm zur Rail. Ein Gehäuse mit 58 mm Außendurchmesser würde rechnerisch bereits 0,35 mm in die Railebene hineinragen. Schutzkappe, Fertigungstoleranz, Schmutz und eine vernünftige Sicherheitsreserve sind dabei noch nicht berücksichtigt.
Die Zahl auf dem Objektiv ist nicht sein Außenmaß. Ein als 56-mm-Optik bezeichnetes Zielfernrohr besitzt eine 56-mm-Frontlinse; das Gehäuse ist größer und je nach Modell unterschiedlich. Entscheidend ist der mit Kappe gemessene größte Durchmesser.
Ausbilder-Tipp: Erst den Nullpunkt ausschließen, dann Reichweite gewinnen
Lege Railwinkel, Nullentfernung und real verfügbaren Gegenweg nebeneinander. Kann die Optik Rail plus 9 MIL nicht sicher kompensieren, endet die Auswahl an dieser Stelle. Der theoretisch größere Höhenbereich auf weite Distanz ist wertlos, wenn das Gewehr im vorgesehenen Nahbereich nicht sauber genullt werden kann.
Nutzer-Tipp: Das Objektiv an seiner echten Position rechnen
Miss den horizontalen Abstand von der hinteren Ringebene bis zur breitesten Stelle des Objektivs. Ziehe je 100 mm 0,9 mm von der 30-mm-Achshöhe ab und danach den halben realen Außendurchmesser. Erst die verbleibende Zahl zeigt, ob Raum für Kappe und Sicherheitsreserve vorhanden ist.
Warum ein offener Laufbereich hilft
Das exakte Datenblatt ordnet die SP-4901C besonders Repetierern ohne abgedeckten Lauf zu. Gemeint ist die Geometrie vor der Montagenbasis: Endet die Rail hinter dem Objektiv, liegt darunter häufig eine niedrigere System- oder Laufkontur. Ein großes Objektiv kann dort frei bleiben, obwohl es über einer durchgehenden Chassis- oder Handschutzrail kollidieren würde.
Das ist keine pauschale Freigabe für große Objektive. Laufkontur, Basishöhe, Objektivposition und Kappe bleiben Teil der Rechnung. Die niedrige Montage ist gerade dann attraktiv, wenn der Aufbau diese offene Geometrie besitzt und die Schaftbacke eine kompakte Visierlinie unterstützt.
8 mm Brückenfreiheit sind kein Objektivmaß
Spuhr nennt 8 mm Abstand von der Unterseite des 34-mm-Mittelrohrs zur Brücke des Montagenkörpers. Dieser Wert beschreibt den Raum innerhalb des Ringblocks unter dem geraden Mittelrohr. Er sagt nichts über den Abstand des weiter vorn liegenden Objektivgehäuses zur Waffenrail aus.
Ein Turmblock kann deshalb sauber zwischen den Ringen sitzen, während das Objektiv vor der Montage anstößt. Die beiden Bereiche werden getrennt beurteilt: Erektorgehäuse und Turmblock innerhalb der Montage, Objektiv und Kappe entlang der nach vorn fallenden Achse.
Gen3 schafft Platz im Mittelrohrbereich
Das C-Suffix kennzeichnet die Gen3-Ausführung. Bei den 34-mm-Modellen vergrößerte Spuhr den Ringabstand und verwendet den hinteren A-40B-Ringdeckel. Die Maßzeichnung der SP-4901C nennt 66 mm freien Raum zwischen den Ringbereichen und jeweils 32 mm Ringbreite.
Das Datenblatt gibt die Montage für die meisten 34-mm-Zielfernrohre einschließlich verlängerter Erektorgehäuse frei. „Die meisten“ ist bewusst keine Universalzusage: Beide Ringzonen benötigen gerade, freie Klemmflächen, und Turmblock, Konus sowie Vergrößerungsring dürfen nicht unter die Ringe geraten. Zusätzlich muss sich der Augenabstand innerhalb von Rohr- und Schienenlänge einstellen lassen.
Nutzer-Tipp: Ringzonen vor Augenabstand festlegen
Positioniere zuerst Turmblock und gerade Rohrflächen im 66-mm-Freiraum und unter den beiden 32-mm-Ringen. Danach wird der komplette Montagenkörper auf der Rail für den Augenabstand verschoben. So bleibt die volle Klemmfläche erhalten, statt einen Ring teilweise auf einen Gehäuseübergang zu setzen.
Feste Klemmung statt Schnellwechsel
Die SP-4901C wird mit fünf seitlichen M5-Tx20-Schrauben auf einer einteiligen Picatinny- oder STANAG-Rail befestigt. Sie besitzt weder QD-Hebel noch einen konstruktiven Cantilever. Das passt zu einem dauerhaft eingerichteten Repetierer; für häufiges werkzeugloses Abnehmen ist die QDP-Serie vorgesehen.
Sieben Spuhr-Interface-Sätze nehmen freigegebenes Zubehör auf. Die Libelle ist in der hinteren Ebene des Körpers integriert und hilft, Seitenverkantung im Anschlag zu erkennen. Schräg geteilte Ringe halten den Blick auf Höhen- und Seitenturm freier als waagerecht geteilte Deckel.
Die aktuelle ISMS-Anleitung verlangt eine saubere, leicht geölte Rail. Der vollständig aufgesetzte Körper wird nach vorn gegen die Nutflanke gedrückt; die M5-Klemmschrauben werden in der Herstellerreihenfolge mit 5 Nm angezogen. Für die ab Werk gewachsten M4-Ringschrauben gelten 2,0 Nm oder der niedrigere Wert des Optikherstellers.
Nutzer-Tipp: Referenzmarken statt Nachziehen nach Gefühl
Setze nach korrekter Montage kleine Kontrollmarken an Klemmschrauben und Ringdeckeln. Bleiben sie deckungsgleich, besteht kein Anlass für routinemäßiges Nachziehen. So wird die Vorspannung nicht bei jeder Kontrolle unbemerkt erhöht.
Unsere Einschätzung
Der stärkste Kaufgrund der SP-4901C ist die seltene Verbindung aus 9 MIL Neigung, niedriger Repetierer-Linie und langem Gen3-Ringraum. Sie ist interessant, wenn ein 34-mm-Zielfernrohr viel nutzbaren Höhenweg für große Distanz bereitstellen soll, ohne den Wangenanschlag unnötig anzuheben.
Die häufigste Fehlannahme wäre, 30 MOA als pauschales Long-Range-Upgrade zu betrachten. Diese Montage ist nicht automatisch besser als die 6-MIL-Version. Sie ist nur dann besser, wenn Rail, Optik, Nullentfernung und Objektivkontur genau diese stärkere Neigung zulassen.
Black-Raptor-Kurzfazit:
Kaufen, wenn: Du für ein 34-mm-Zielfernrohr auf einem niedrigen Repetierer nachweislich 9 MIL Montagewinkel brauchst, die einteilige Rail bekannt ist, der gewünschte Nullpunkt im Gegenweg bleibt und das Objektiv entlang der fallenden Achse genügend Reserve besitzt.
Nicht kaufen, wenn: 3 oder 6 MIL ausreichen, die Rail bereits stark geneigt ist, eine höhere Kopfposition benötigt wird oder QD, Vorversatz beziehungsweise mehr Objektivfreiheit wichtiger sind.
Warum Spuhr 9 MIL / 30 MOA schreibt:
Die exakte Produktseite und das SP-4901C-Datenblatt führen 9 MIL / 30 MOA. Der allgemeine Spuhr-Modellschlüssel rundet 9 MIL dagegen auf 31 MOA. Für die technische Systemrechnung ist deshalb 9 MIL der eindeutige Herstellerwert; die 30-MOA-Bezeichnung bleibt die offizielle Modellangabe des konkreten Produkts.
Lieferumfang
- 1 × Spuhr SP-4901C Gen3 Zielfernrohrmontage
- 1 × 10-Grad-Nivellierkeil mit Schraubenlängenlehre
- 1 × Herstelleranleitung
Zielfernrohr, Waffe, Picatinny-Basis, Interface-Zubehör und Drehmomentwerkzeug sind nicht enthalten.
Passende Alternativen
Nach Winkel und Höhe auswählen:
Technische Daten
-
Hersteller: Spuhr
-
Modell: SP-4901C Gen3
-
Bauart: einteilige feste Blockmontage ohne QD
-
Waffenaufnahme: MIL-STD-1913 / STANAG 4694
-
Mittelrohr: 34 mm
-
Achshöhe: 30 mm / 1,181 Zoll an der hinteren Ringebene
-
Neigung: 9 MIL / 30 MOA laut exakter Modellseite und Datenblatt
-
Cantilever: nein
-
Körperlänge: 120 mm / 4,72 Zoll
-
Gesamtlänge: 130 mm / 5,12 Zoll
-
Brückenfreiheit: 8 mm unter dem Mittelrohr
-
Freier Abstand zwischen den Ringen: 66 mm
-
Ringbreite: 32 mm
-
Gewicht: 215 g / 7,6 oz
-
Material: Aluminium der 7000er-Serie
-
Oberfläche: schwarz harteloxiert
-
Schrauben: Torx 20, Zink-Nickel-beschichtet und ab Werk gewachst
-
Spuhr-Interfaces: sieben Sätze
-
Integrierte Libelle: ja
-
EAN: 7340150701956
-
Anzugsmoment Rail-Klemmung: 5 Nm für M5-Tx20
-
Anzugsmoment Ringschrauben: 2,0 Nm oder niedrigere Freigabe des Optikherstellers
Klare Ausschlüsse:
Spuhr schließt die SAKO S20 und Gewehre mit zweiteiligen Rails für dieses Modell ausdrücklich aus. Die SP-4901C besitzt keine QD-Hebel und keinen Cantilever. Ihre niedrige, stark geneigte Geometrie ersetzt keine Prüfung von Nullpunkt, Schaftlinie und Objektivkontur.
FAQ
Vergrößern 9 MIL den gesamten Höhenverstellweg?
Nein. Die Montage verschiebt die Arbeitslage innerhalb des vorhandenen Verstellbereichs. Der mechanische Gesamtweg des Zielfernrohrs bleibt unverändert.
Warum nennt Spuhr 9 MIL und 30 MOA?
Die exakte Produktseite und das Datenblatt verwenden diese Modellangabe. Der allgemeine Modellschlüssel rundet 9 MIL auf 31 MOA. Für die Systemrechnung ist der eindeutige Wert 9 MIL.
Was passiert auf einer bereits geneigten Rail?
Die Winkel werden addiert. Eine 6-MIL-Rail plus SP-4901C ergeben 15 MIL Systemneigung. Der reale Gegenverstellweg muss den gewünschten Nullpunkt trotzdem ermöglichen.
Passt ein Zielfernrohr mit 56-mm-Objektiv?
Das lässt sich aus der Linsengröße nicht ableiten. Im Rechenbeispiel mit 150 mm Abstand liegt die Achse bei 28,65 mm. Ein reales 56-mm-Außengehäuse lässt dort über einer parallelen Rail nur etwa 0,65 mm vor Kappe und Reserve.
Was bedeuten die angegebenen 8 mm?
Sie beschreiben den Abstand von der Unterseite des Mittelrohrs zur Brücke des Montagenkörpers. Das ist nicht der Freiraum des Objektivs über Rail, Lauf oder Handschutz.
Wann ist die SP-4601C sinnvoller?
Wenn die niedrige 30-mm-Linie und der Gen3-Ringraum passen, 9 MIL aber mehr Winkel als nötig liefern oder den Nullpunkt beziehungsweise Objektivfreiraum gefährden. Die SP-4601C reduziert die zusätzliche Neigung auf 6 MIL.
