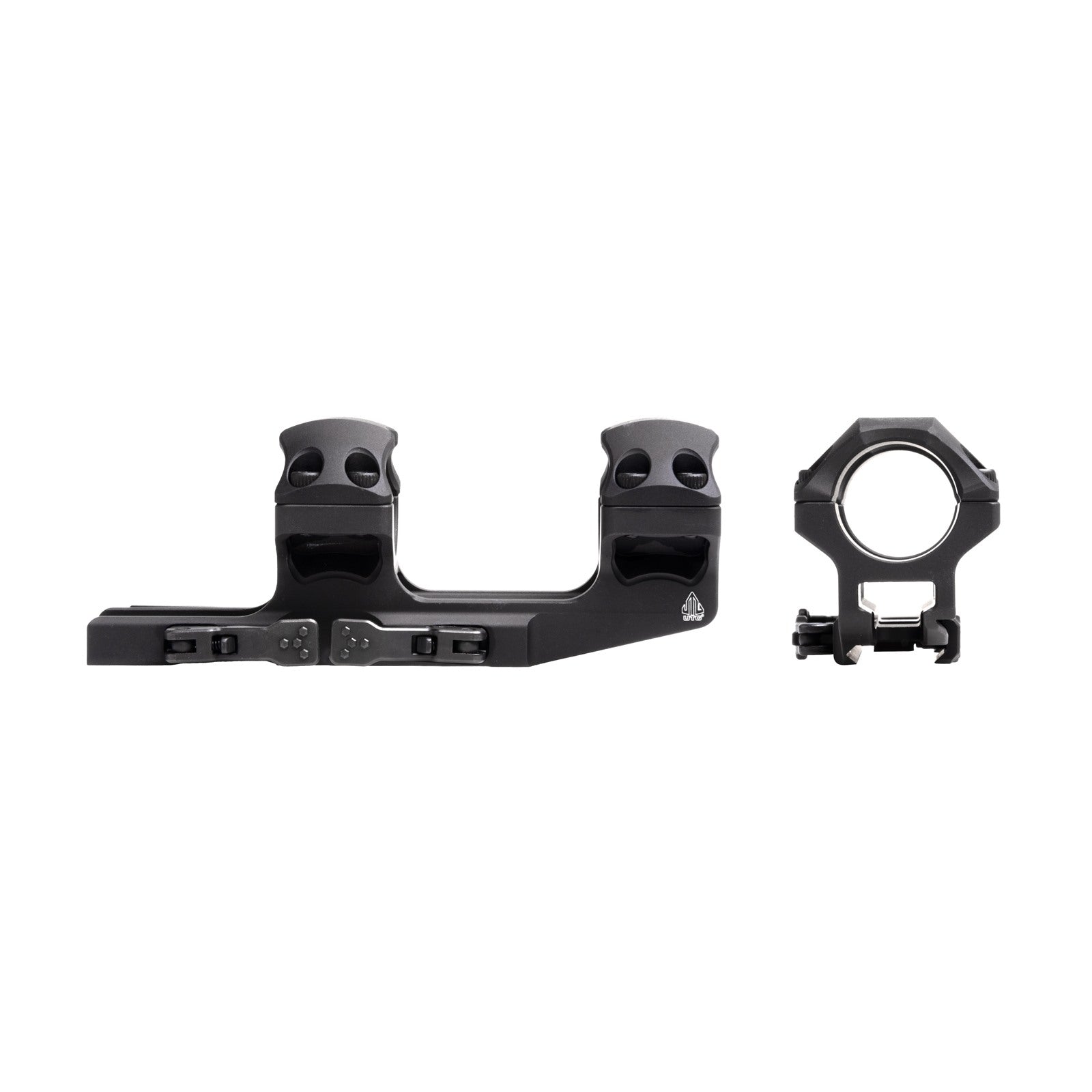

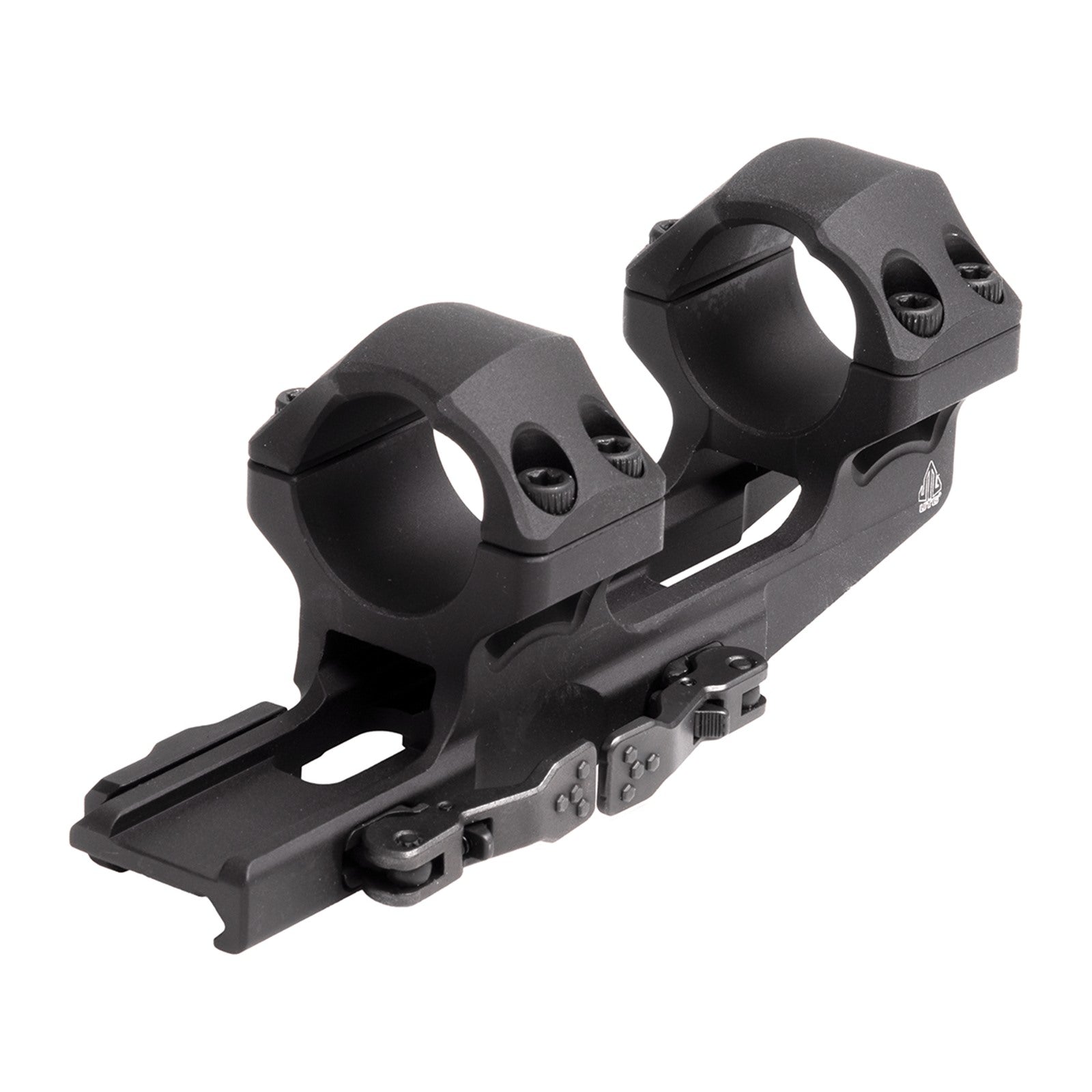

Bei einer Zielfernrohrmontage entscheidet nicht nur die Klemmkraft, sondern auch, ob Augenabstand, Bauhöhe und Bedienraum auf der vorhandenen Schiene zusammenpassen. Das Modell AIR11834Q verbindet zwei 1-Zoll-Ringaufnahmen auf einer einteiligen Cantilever-Basis und versetzt die Optik um 34 mm. Zwei verriegelnde Schnellspannhebel halten die Basis auf Picatinny; die Klemmspannung lässt sich ohne Werkzeug an die Schiene anpassen.
Wichtig für die Kaufentscheidung: Trotz des Shop-Titels handelt es sich nicht um ein Paar frei positionierbarer Einzelringe. Leapers führt das konkrete Modell als einteilige QR-Cantilever-Montage mit mittlerem Profil. Wer unabhängige Ringpositionen, einen anderen Tubusdurchmesser oder weniger belegte Schienenfläche benötigt, braucht eine andere Bauform.
Modellabgrenzung vor dem Kauf: AIR11834Q nimmt ausschließlich Zielfernrohre mit 1-Zoll-Tubus auf, benötigt laut Hersteller 11 Picatinny-Slots und wiegt 150 g. Die 34-mm-Angabe beschreibt den mechanischen Offset der Montage, nicht den Ringdurchmesser.
Was die einteilige Bauform im Aufbau verändert
Die gemeinsame Basis hält beide Ringaufnahmen in einer festen Geometrie. Damit entfallen das separate Ausrichten und der frei wählbare Abstand zweier Einzelringe; zugleich muss das Zielfernrohr mit seinem geraden Mittelrohr in den vorgegebenen Ringabstand passen. Leapers nennt innen 44 mm und außen 94 mm. Vor der Bestellung sollte deshalb nicht nur der Tubusdurchmesser, sondern auch der freie Bereich zwischen Vergrößerungsring, Türmen und Objektivansatz gemessen werden.
Der 34-mm-Cantilever schafft zusätzlichen Spielraum für den Augenabstand, ohne die komplette Ringzone an das vordere Ende der Basis zu legen. Das ist besonders dann sinnvoll, wenn die Kopfposition bereits feststeht und das Zielfernrohr auf der verfügbaren Picatinny-Fläche sonst zu weit hinten säße. Der Offset ersetzt aber keine ausreichend lange, tragfähige Schiene und gibt keine Freigabe zum Überbrücken voneinander beweglicher Bauteile.
Schnellspannung richtig einordnen
Die beiden QR-Hebel besitzen Verriegelungslaschen. Laut Hersteller werden sie erst entriegelt, dann wird die Klemmspannung über die federbelastete Einstellplatte angepasst. Richtig eingestellt sitzt die Basis ohne Bewegung; zum Schließen soll bewusster Kraftaufwand nötig sein, aber keine übermäßige Kraft oder die Bedienung mit zwei Händen. Diese Einstellung gehört immer zur konkreten Schiene und sollte nach einem Wechsel erneut kontrolliert werden.
Leapers beschreibt die quadratischen Rückstoßanschläge als Schutz gegen Vor- und Rückbewegung und stuft die Konstruktion bis .338 Lapua Magnum ein. Das ist eine Herstellerangabe zur Belastung der Montage, keine pauschale Kompatibilitätszusage für jedes Zielfernrohr, jede Schiene oder jede Plattform. Für Wiederholgenauigkeit nach dem Abnehmen bleiben derselbe Slot, dieselbe Hebelspannung und eine anschließende Treffpunktkontrolle entscheidend.
Höhe, Objektiv und Platzbedarf
Die Mittelachse des Tubus liegt laut Leapers 31 mm über der Basis; die Sattelhöhe beträgt 18 mm. Als maximal passenden Objektivaußendurchmesser nennt der Hersteller 61 mm. Dieser Wert beschreibt die Geometrie der Montage, garantiert jedoch keinen freien Abstand zu Lauf, Handschutz oder Schutzkappen am individuellen Aufbau. Vor dem Kauf müssen deshalb tatsächlicher Objektivaußendurchmesser und vorhandener Freiraum zusammen geprüft werden.
Die Basis ist 100 mm lang, die Gesamtlänge beträgt 134 mm und die Ringbreite 25 mm. Mit 42,1 mm Gesamtbreite benötigen auch die Schnellspannhebel seitlich genügend Bedienraum. Wer eine sehr kompakte Schiene nutzt oder seitlich dichtes Zubehör montiert hat, sollte die Hebelwege vorab mit den realen Maßen abgleichen.
Unsere Einschätzung
Der stärkste Kaufgrund ist die Verbindung aus fest definierter Ringgeometrie, 34-mm-Offset und werkzeuglos anpassbarer Schnellspannung. Sie passt zu Aufbauten, bei denen eine 1-Zoll-Optik häufiger abgenommen wird oder die normale Ringposition den gewünschten Augenabstand nicht erreicht. Die Hebelverriegelung reduziert das Risiko eines unbeabsichtigten Öffnens, solange die Spannung korrekt eingestellt ist.
Die häufigste Fehlannahme liegt im Wort „Rings“ des Shop-Titels: Es werden keine zwei unabhängigen Montageringe geliefert. Das ist relevant, weil sich Ringabstand, Basislänge und benötigte 11 Slots nicht frei reduzieren lassen. Für eine kurze Schiene, einen 30-mm-Tubus oder ein Zielfernrohr mit ungünstig kurzem Mittelrohr ist die technisch bessere Alternative eine passend dimensionierte Montage statt eines Kompromisses beim Sitz.
Kaufen oder nicht kaufen?
Kaufen, wenn: dein Zielfernrohr einen 1-Zoll-Tubus besitzt, sein freier Mittelrohrbereich zur festen Ringgeometrie passt, 11 zusammenhängende Picatinny-Slots verfügbar sind und du einen 34-mm-Offset mit verriegelnder Schnellspannung bewusst nutzen möchtest.
Nicht kaufen, wenn: du zwei frei positionierbare Einzelringe erwartest, ein 30-mm- oder 34-mm-Rohr montieren willst, weniger Schienenplatz hast, eine andere Bauhöhe brauchst oder dein Objektiv trotz der nominellen 61-mm-Grenze am individuellen Aufbau nicht frei bleibt.
Ausbilder-Tipp
Abnehmen nur mit fester Referenz: Lege einen bestimmten Picatinny-Slot als Index fest und notiere ihn im Setup. Setze die Montage nach jedem Abnehmen an derselben Stelle wieder auf, drücke sie vor dem Verriegeln gleichmäßig gegen die Rückstoßkante und bestätige den Treffpunkt, bevor das System wieder als einsatzbereit gilt. „Return to zero“ ist kein Ersatz für die Kontrollgruppe.
Zwei weitere produktspezifische Nutzertipps
Hebelspannung ohne Gewalt einstellen: Öffne den Hebel, halte die federbelastete Verriegelungsplatte gedrückt und verändere die Spannung schrittweise. Der Hebel soll sich mit bewusstem Druck vollständig verriegeln, aber nicht erst mit zwei Händen schließen lassen. Zu lockerer Sitz und übertriebene Vorspannung sind beide ein Montagefehler.
Zielfernrohr erst grob, dann kreuzweise fixieren: Stelle Augenabstand und Absehenlage ein, solange sich der Tubus noch fein bewegen lässt. Ziehe die Ringoberteile anschließend über Kreuz bis zum von Leapers empfohlenen Wert von 25 in-lbs an. Weil die Produktseite bei der Torx-Größe widersprüchlich ist, wird nur ein tatsächlich passend sitzender Einsatz verwendet.
Torx-Angabe nicht raten: Die aktuelle Leapers-Seite nennt in der Drehmomentzeile T20, führt im Lieferumfang aber einen T15-Schlüssel und eine T15-Schraube auf. Die Anleitung bestätigt 25 in-lbs und das kreuzweise Anziehen, legt an dieser Stelle jedoch keine Antriebsgröße fest. Deshalb wird keine Torx-Größe pauschal vorgeschrieben; entscheidend ist der spielfrei passende Einsatz am vorhandenen Schraubenkopf.
Passende aktive Produkte im Shop
Die folgenden Seiten wurden live als UTG, ACTIVE und im Onlineshop veröffentlicht geprüft. Sie sind Alternativen oder Systemergänzungen; bei Sammelprodukten muss die konkrete Variante gewählt werden.
Technische Daten
| Herstellermodell |
AIR11834Q |
| Produktklasse |
einteilige QR-Cantilever-Zielfernrohrmontage |
| Schnittstelle |
Picatinny, benötigter Platz laut Hersteller 11 Slots |
| Ringdurchmesser |
1 Zoll |
| Profil |
Medium |
| Offset |
34 mm |
| Material |
6061-T6-Aluminium |
| Oberfläche/Farbe |
mattschwarz eloxiert |
| Klemmung |
zwei verriegelnde QR-Hebel mit werkzeugloser Spannungseinstellung |
| Hersteller-Einstufung |
bis .338 Lapua Magnum |
| Gewicht laut Hersteller |
150 g |
| Basislänge |
100 mm |
| Gesamtlänge |
134 mm |
| Gesamtbreite |
42,1 mm |
| Mittelhöhe |
31 mm |
| Sattelhöhe |
18 mm |
| Ringbreite |
25 mm |
| Ringabstand innen/außen |
44 mm / 94 mm |
| Maximaler Objektivaußendurchmesser |
61 mm laut Hersteller; der reale Freigang ist am Aufbau zu prüfen |
| Empfohlenes Drehmoment Ringoberteile |
25 in-lbs, kreuzweise laut Leapers-Anleitung |
Lieferumfang
- eine einteilige AIR11834Q QR-Cantilever-Montage
- ein 3-mm-Innensechskantschlüssel
- eine M4-T15-Schraube laut Hersteller-Teileliste
- ein T15-Torx-Schlüssel laut Hersteller-Teileliste
Zielfernrohr, Waffe und weiteres Zubehör sind nicht enthalten. Die online verfügbare Herstelleranleitung ist keine Zusage, dass ein gedrucktes Exemplar beiliegt.
FAQ
Werden zwei einzelne Ringe geliefert?
Nein. AIR11834Q ist eine einteilige Cantilever-Montage mit zwei fest angeordneten Ringaufnahmen auf gemeinsamer Basis. Ringabstand und Offset lassen sich nicht unabhängig voneinander verschieben.
Welcher Zielfernrohrtubus passt?
Die Ringaufnahme ist für 1 Zoll ausgelegt. Ein 30-mm- oder 34-mm-Tubus passt nicht und benötigt eine entsprechend dimensionierte Montage.
Wie viel Picatinny-Platz wird benötigt?
Leapers nennt 11 Slots. Diese müssen als geeigneter, zusammenhängender Montagebereich verfügbar sein; zusätzlich ist seitlich Platz für die Bedienung der beiden QR-Hebel nötig.
Passt jedes Objektiv bis 61 mm automatisch?
Nein. 61 mm ist der vom Hersteller genannte maximale Objektivaußendurchmesser für die Montagegeometrie. Lauf, Handschutz, Schutzkappen und die tatsächliche Schienenhöhe können den realen Freigang weiter begrenzen.
Wie wird die QR-Spannung eingestellt?
Im entriegelten Zustand wird die federbelastete Verriegelungsplatte gedrückt und das Einstellrad schrittweise gedreht. Korrekt sitzt die Basis ohne Bewegung, während sich der Hebel mit bewusstem, aber nicht übermäßigem Kraftaufwand schließen lässt.
Welche Torx-Größe gilt für die Ringoberteile?
Die Leapers-Produktseite ist hierzu widersprüchlich: Drehmomentzeile T20, Teileliste T15. Sicher belegt sind 25 in-lbs und kreuzweises Anziehen. Verwende deshalb ausschließlich den am vorhandenen Schraubenkopf spielfrei passenden Einsatz.
