Ein großer 34-mm-Tubus braucht nicht nur passende Ringe, sondern oft auch mehr Vorversatz für einen sauberen Augenabstand. Genau dafür verbindet diese einteilige Montage einen ausgeprägten Cantilever mit einer kompakten Picatinny-Basis und zwei verriegelnden Schnellspannhebeln.
Entscheidend ist die Geometrie: Der Tubus sitzt in fest angeordneten Ringaufnahmen, die Basis belegt laut Hersteller neun Picatinny-Slots, und der mechanische Offset beträgt 70 mm. Das schafft Spielraum nach vorn, ersetzt aber weder die Prüfung der geraden Tubusstrecke noch die Kontrolle von Bauhöhe und Objektivfreigang.
Unsere Einschätzung

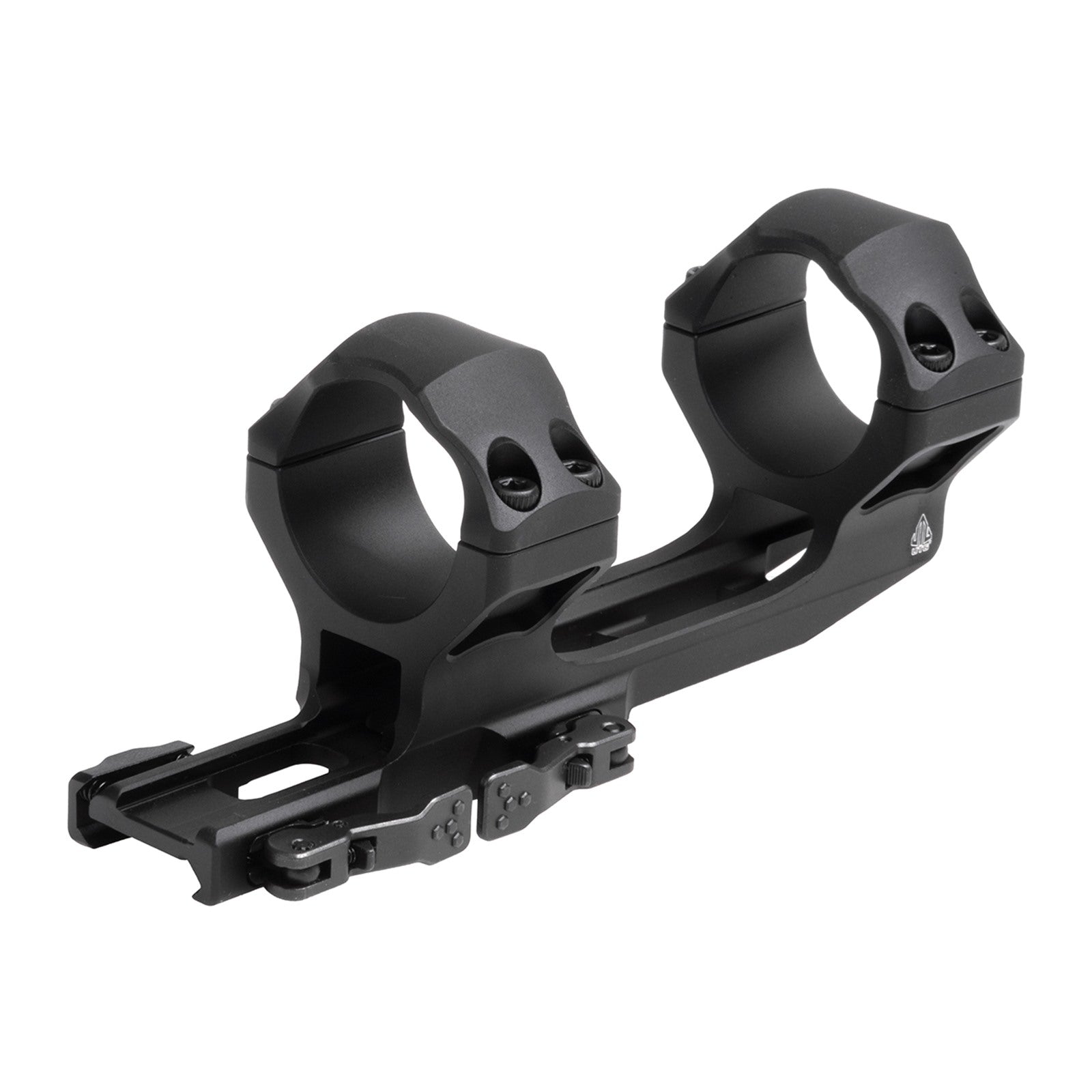

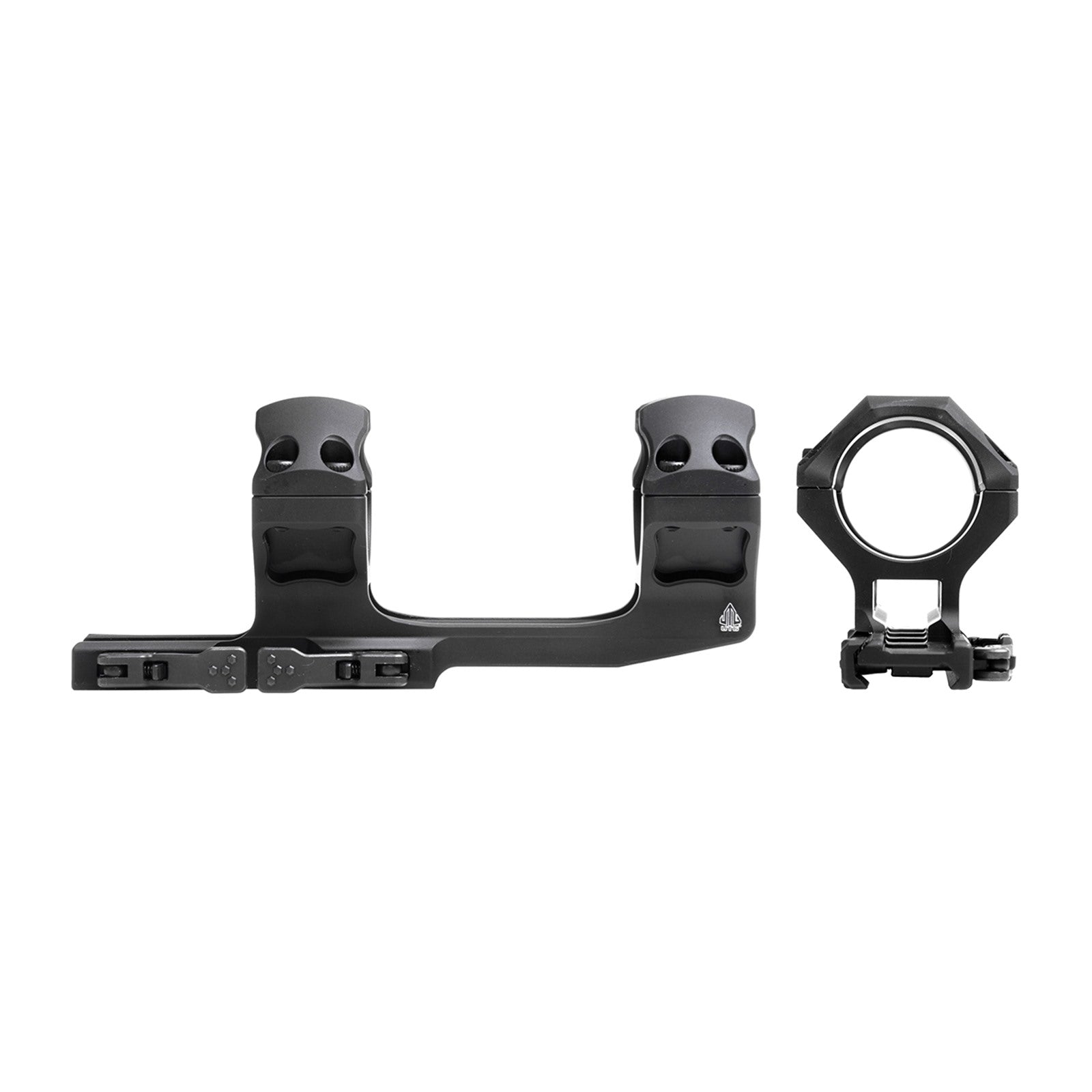

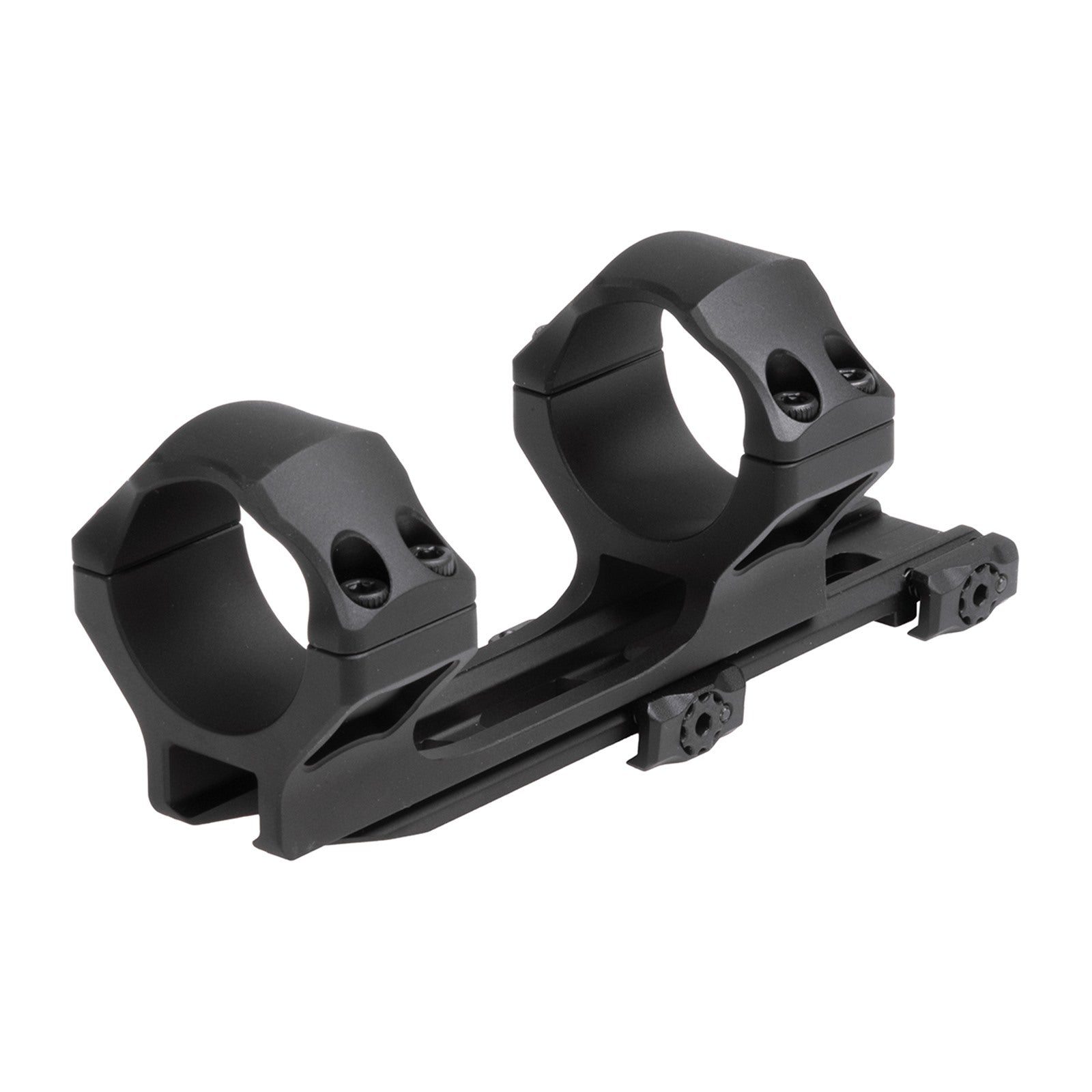

AIR42270Q ist eine einteilige Quick-Release-Cantilever-Zielfernrohrmontage für 34-mm-Tuben. Sie ist kein Paar frei positionierbarer Einzelringe. Die feste Ringgeometrie stabilisiert die Verbindung, verlangt aber, dass die gerade Montagezone des Zielfernrohrs zum inneren Ringabstand von 60 mm und zum äußeren Ringabstand von 110 mm passt.
Der größte praktische Vorteil ist der 70 mm lange Vorversatz. Er hilft besonders dann, wenn der gewünschte Augenabstand mit gewöhnlichen Ringen auf der vorhandenen Schienenposition nicht erreichbar ist. Gleichzeitig bleibt die integrale Basis mit 80 mm vergleichsweise kompakt. Für einen stimmigen Aufbau müssen jedoch neun geeignete, zusammenhängende Picatinny-Slots verfügbar sein und die Hebel seitlich bedienbar bleiben.
Mit 39 mm Mittelhöhe und 22 mm Sattelhöhe liegt die Optik deutlich erhöht. Leapers ordnet die Ausführung überwiegend als X-High ein. Das kann bei großen Objektiven und geraden Schienen hilfreich sein, beeinflusst aber Anschlag und Wangenauflage. Die Herstellergrenze von 78 mm Objektivaußendurchmesser beschreibt nur die Montagegeometrie und garantiert keinen freien Abstand zu Lauf, Handschutz, Schutzkappen oder Anbauteilen.
Profilangabe transparent: Produkttitel, Übersicht, aktuelles Leapers-Datenblatt, UTG Europe und die aktuelle UTG-Taiwan-Seite führen AIR42270Q als X-High. Ein einzelnes Feld der Leapers-Produktseite nennt dagegen High. Für die Kaufprüfung sind deshalb die belegten Maße von 39 mm Mittelhöhe und 22 mm Sattelhöhe maßgeblich, nicht das uneinheitliche Etikett.
Die Basis besteht aus 6061-T6-Aluminium und ist mattschwarz eloxiert. Zwei verriegelnde QR-Hebel erlauben das Abnehmen ohne erneutes Lösen der Ringschrauben; ihre Klemmspannung wird werkzeuglos eingestellt. Quadratische Rückstoßanschläge greifen in die Schiene. Leapers stuft das Modell bis .338 Lapua Magnum ein. Das Herstellergewicht von 173 g wird hier als sichtbare Produkteigenschaft genannt; das geschützte Versand- und Variantengewicht bleibt davon unberührt.
Kaufen, wenn: ein 34-mm-Zielfernrohr deutlich nach vorn versetzt werden soll, neun passende Picatinny-Slots frei sind, die feste Ringgeometrie zum Tubus passt und eine verriegelnde Schnellspannung gewünscht ist.
Nicht kaufen, wenn: der Tubus 1 Zoll oder 30 mm misst, frei verschiebbare Einzelringe nötig sind, weniger als neun geeignete Slots bereitstehen, eine niedrigere Visierlinie gebraucht wird oder 70 mm Offset zu viel Vorversatz erzeugen.
Montagehinweise aus der Praxis
Ausbilder-Tipp – Schienenposition reproduzierbar machen: Setze die Basis bei jeder Montage in denselben Slots ein, schiebe die Rückstoßanschläge vor dem Verriegeln in derselben Richtung an die Slotkante und notiere diese Position. Nach dem ersten Abnehmen und Wiederaufsetzen wird der Treffpunkt kontrolliert; Quick Release bedeutet nicht automatisch garantierte Wiederkehrgenauigkeit.
Nutzertipp – QR-Spannung sauber einstellen: Stelle beide Hebel einzeln im geöffneten Zustand ein. Richtig ist eine Basis ohne fühlbare Bewegung, deren Hebel sich mit bewusstem Druck vollständig schließen lassen. Muss der Hebel mit übermäßiger oder beidhändiger Kraft verriegelt werden, ist die Vorspannung zu hoch.
Nutzertipp – Augenabstand vor Enddrehmoment festlegen: Richte Augenabstand, Absehen und Tubusposition zuerst spannungsarm aus. Ziehe die Ringoberteile anschließend kreuzweise bis 25 in-lbs an und kontrolliere, dass die Spaltmaße der Ringhälften gleichmäßig bleiben.
Torx-Angabe nicht raten: Die Leapers-Produktseite nennt in der Drehmomentzeile T20, führt in der Teileliste jedoch eine T15-Schraube und einen T15-Schlüssel auf. Sicher belegt sind das kreuzweise Anziehen und 25 in-lbs. Verwende daher nur einen am vorhandenen Schraubenkopf spielfrei sitzenden Einsatz.
35 in-lbs nicht auf die QR-Basis übertragen: Die Anleitung ordnet diesen Wert ausdrücklich der seitlichen Klemmplatte einer Standardmontage zu. Bei der QR-Ausführung wird die Basisspannung über Verriegelungsplatte und Einstellrad so gesetzt, dass kein Spiel bleibt und die Hebel ohne übermäßige Kraft schließen.
Passende aktive Produkte im Shop
Diese drei UTG-Seiten wurden live als aktiv und im Onlineshop veröffentlicht geprüft. Bei Sammelprodukten muss die genannte Variante bewusst ausgewählt werden.
Technische Daten
| Herstellermodell |
AIR42270Q |
| Produktklasse |
einteilige QR-Cantilever-Zielfernrohrmontage |
| Rohrdurchmesser |
34 mm |
| Schnittstelle |
Picatinny, benötigter Platz laut Hersteller: neun Slots |
| Profil |
X-High nach Titel, Übersicht, Datenblatt, UTG Europe und UTG Taiwan; abweichendes Leapers-Feld: High |
| Offset |
70 mm |
| Material |
6061-T6-Aluminium |
| Oberfläche/Farbe |
mattschwarz eloxiert |
| Klemmung |
zwei verriegelnde QR-Hebel mit werkzeugloser Spannungseinstellung |
| Hersteller-Einstufung |
bis .338 Lapua Magnum |
| Gewicht laut Hersteller |
173 g |
| Basislänge |
80 mm |
| Gesamtlänge |
150 mm |
| Gesamtbreite |
50,7 mm |
| Mittelhöhe |
39 mm |
| Sattelhöhe |
22 mm |
| Ringbreite |
25 mm |
| Ringabstand innen/außen |
60 mm / 110 mm |
| Maximaler Objektivaußendurchmesser |
78 mm laut Hersteller; realen Freigang am Aufbau prüfen |
| Empfohlenes Drehmoment Ringoberteile |
25 in-lbs, kreuzweise laut Leapers-Anleitung |
Lieferumfang
- eine AIR42270Q QR-Cantilever-Montage
- ein 3-mm-Innensechskantschlüssel
- eine M4-T15-Schraube laut Hersteller-Teileliste
- ein T15-Torx-Schlüssel laut Hersteller-Teileliste
Zielfernrohr, Waffe und weiteres Zubehör sind nicht enthalten. Eine online verfügbare Anleitung ist keine Zusage, dass ein gedrucktes Exemplar beiliegt.
FAQ
Für welchen Tubus ist die Montage ausgelegt?
Für einen Zielfernrohrtubus mit 34 mm Durchmesser. Ein 1-Zoll- oder 30-mm-Tubus passt nicht korrekt und benötigt eine entsprechend dimensionierte Montage.
Wie viel Schienenplatz wird benötigt?
Leapers nennt neun Picatinny-Slots. Sie müssen als geeigneter, zusammenhängender Montagebereich verfügbar sein; zusätzlich ist seitlich Platz für die Bedienung beider QR-Hebel nötig.
Was bedeutet der Offset von 70 mm?
Die Ringaufnahme wird gegenüber der Basis nach vorn versetzt. Das erweitert den Einstellbereich für den Augenabstand, ist aber kein frei wählbarer Wert und kann auf kurzen Systemen bereits zu viel Vorversatz sein.
Passt jedes Objektiv bis 78 mm automatisch?
Nein. 78 mm ist die Herstellergrenze für die Montagegeometrie. Tatsächlicher Freigang hängt zusätzlich von Schienenhöhe, Lauf, Handschutz, Schutzkappen und weiteren Anbauteilen ab.
Wie werden die Schnellspannhebel eingestellt?
Im geöffneten Zustand wird die federbelastete Verriegelungsplatte gedrückt und das Einstellrad schrittweise angepasst. Korrekt sitzt die Basis ohne Spiel, während sich jeder Hebel mit bewusstem, aber nicht übermäßigem Kraftaufwand schließen lässt.
Welche Torx-Größe gilt für die Ringoberteile?
Die Herstellerseite ist widersprüchlich: Drehmomentzeile T20, Teileliste T15. Sicher belegt sind 25 in-lbs und kreuzweises Anziehen. Verwende ausschließlich den am vorhandenen Schraubenkopf spielfrei passenden Einsatz.
