UTG ACCU-SYNC · AQR315 / AQR415 · Picatinny-QD
Zwei Schnellspannringe, deren Höhe und Abstand vor dem Kauf wirklich gerechnet werden müssen.
AQR315 nimmt Zielfernrohre mit 30-mm-Mittelrohr auf, AQR415 solche mit 34 mm. Beide Varianten sitzen als getrennt positionierbares Ringpaar auf einer echten Picatinny-Schiene und benötigen je Ring drei freie Slots.
Die ehrliche Grenze: „mittlere Bauhöhe“ ist keine Objektivfreigabe. Tubus, äußere Objektivkontur, Schienenhöhe, Augenabstand und Wangenauflage müssen zusammenpassen.
Varianten- und Höhencheck starten
Unsere ehrliche Einordnung
Die UTG ACCU-SYNC AQR315 und AQR415 sind zweiteilige QD-Montageringe für Picatinny. Ihr Vorteil gegenüber einer einteiligen Montage ist der frei wählbare Abstand zwischen den Ringen. Das hilft bei unterschiedlich langen geraden Klemmzonen, verlangt aber zwei sauber fluchtende Positionen mit genügend Schienenplatz.
Die verriegelnden Schnellspannhebel lassen sich werkzeuglos öffnen; ihre Klemmspannung wird ringweise an die Schiene angepasst. UTG legt die Konstruktion auf Nullhalt und Wiederkehr zur Null aus. Eine unveränderte Treffpunktlage nach dem Abnehmen ist trotzdem nur durch die Kombination aus Schiene, Anschlagposition, Optik und korrekter Montage erreichbar und muss nach dem Wiederaufsetzen kontrolliert werden.
Passt gut, wenn …
dein Zielfernrohr einen bestätigten 30-mm- oder 34-mm-Tubus besitzt, die Basis ausdrücklich Picatinny ist und du zwei getrennt positionierbare QD-Ringe in mittlerer Bauhöhe suchst.
Passt eher nicht, wenn …
du eine 11-mm-Prismenschiene, eine nur vermutete Weaver-Basis, einen anderen Tubusdurchmesser, einen definierten Cantilever-Versatz oder eine ungeprüft besonders niedrige beziehungsweise hohe Visierlinie benötigst.
Kaufcheck: AQR315 oder AQR415?

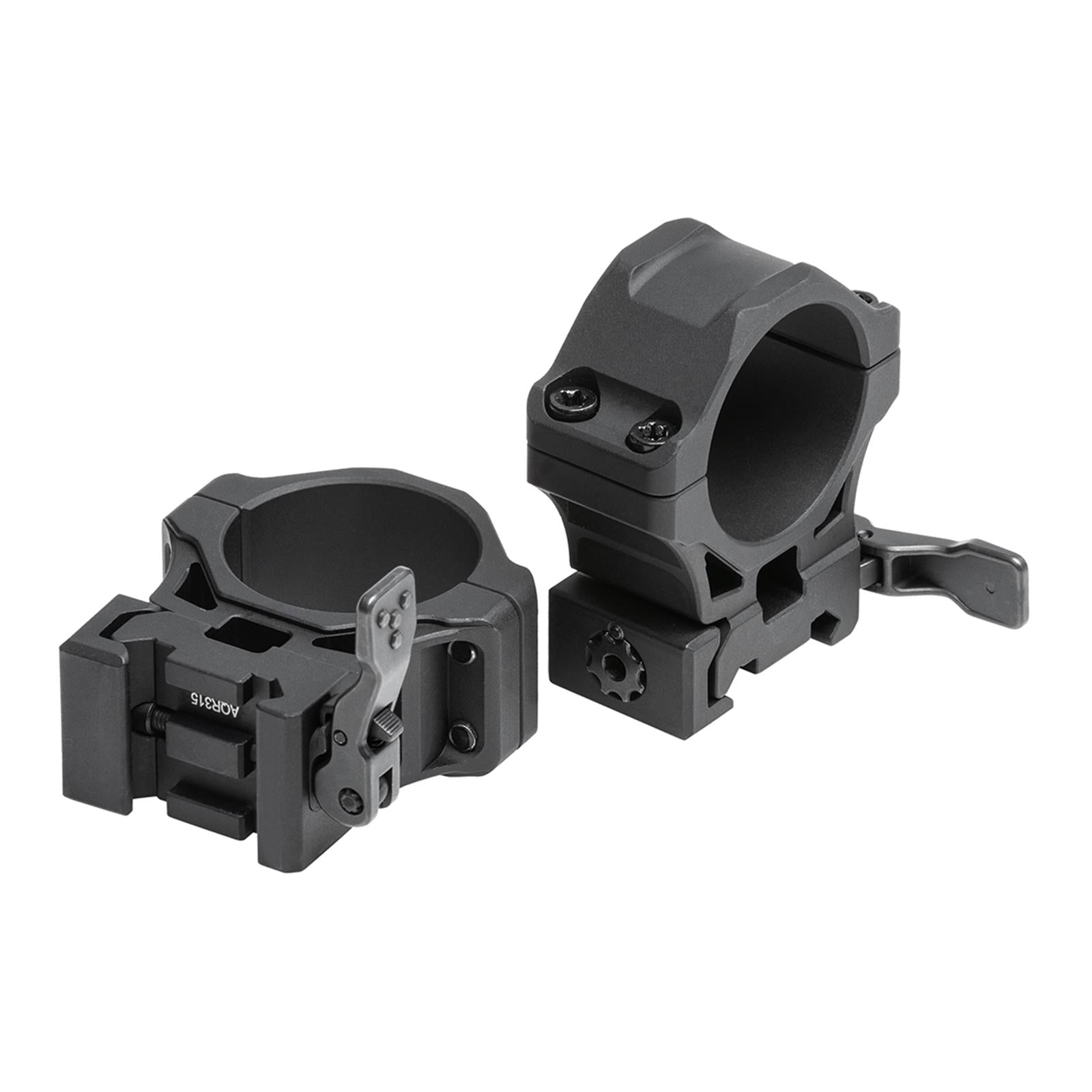

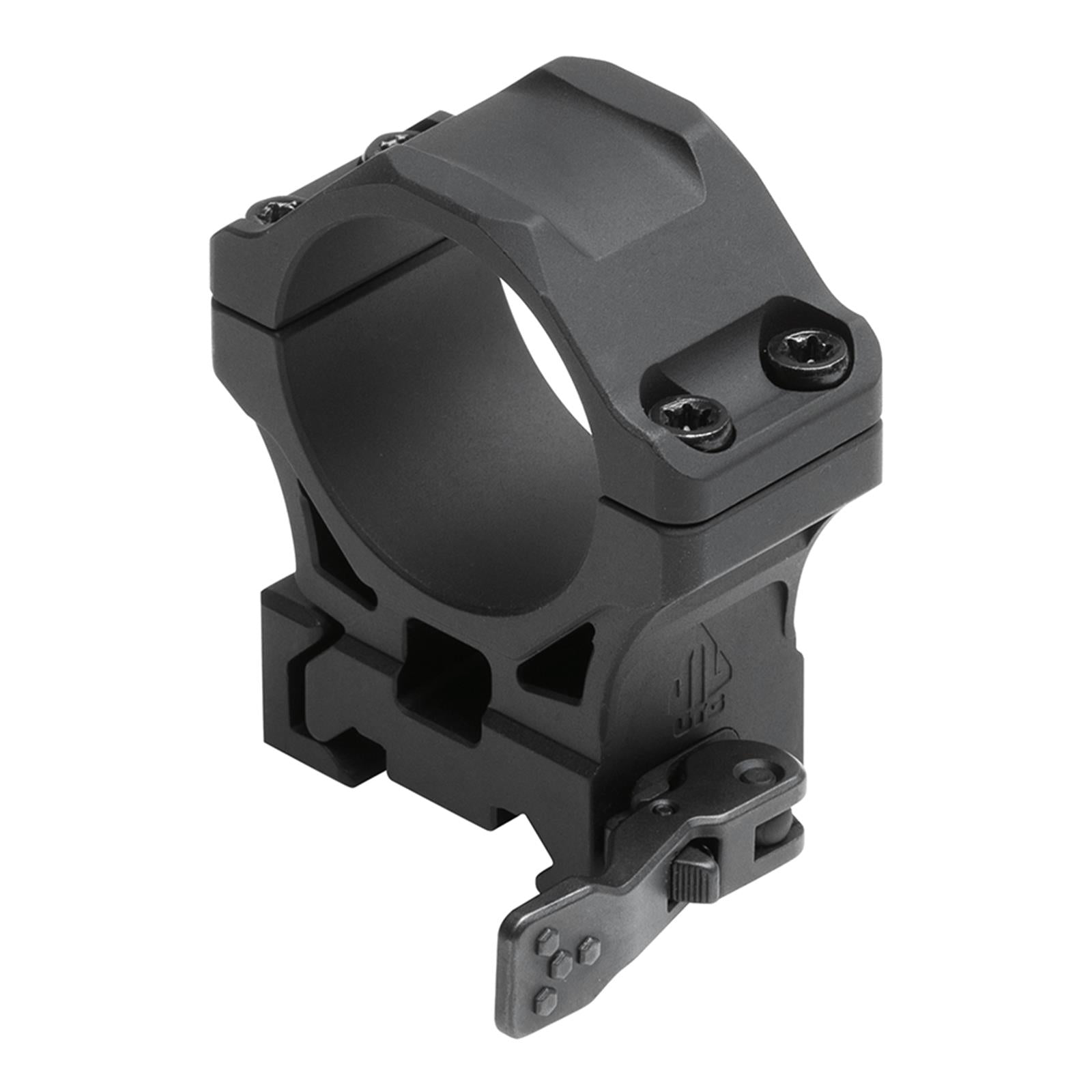

AQR315 · 30 mm
Für ein 30-mm-Mittelrohr. Achshöhe 30 mm, Sattelhöhe 15 mm, Ringbreite 22 mm, Außenbreite 46,7 mm und 62 g je Ring. Als konservative Planungsgrenze gelten 59 mm äußere Objektivkontur; jeder Ring belegt drei Picatinny-Slots.

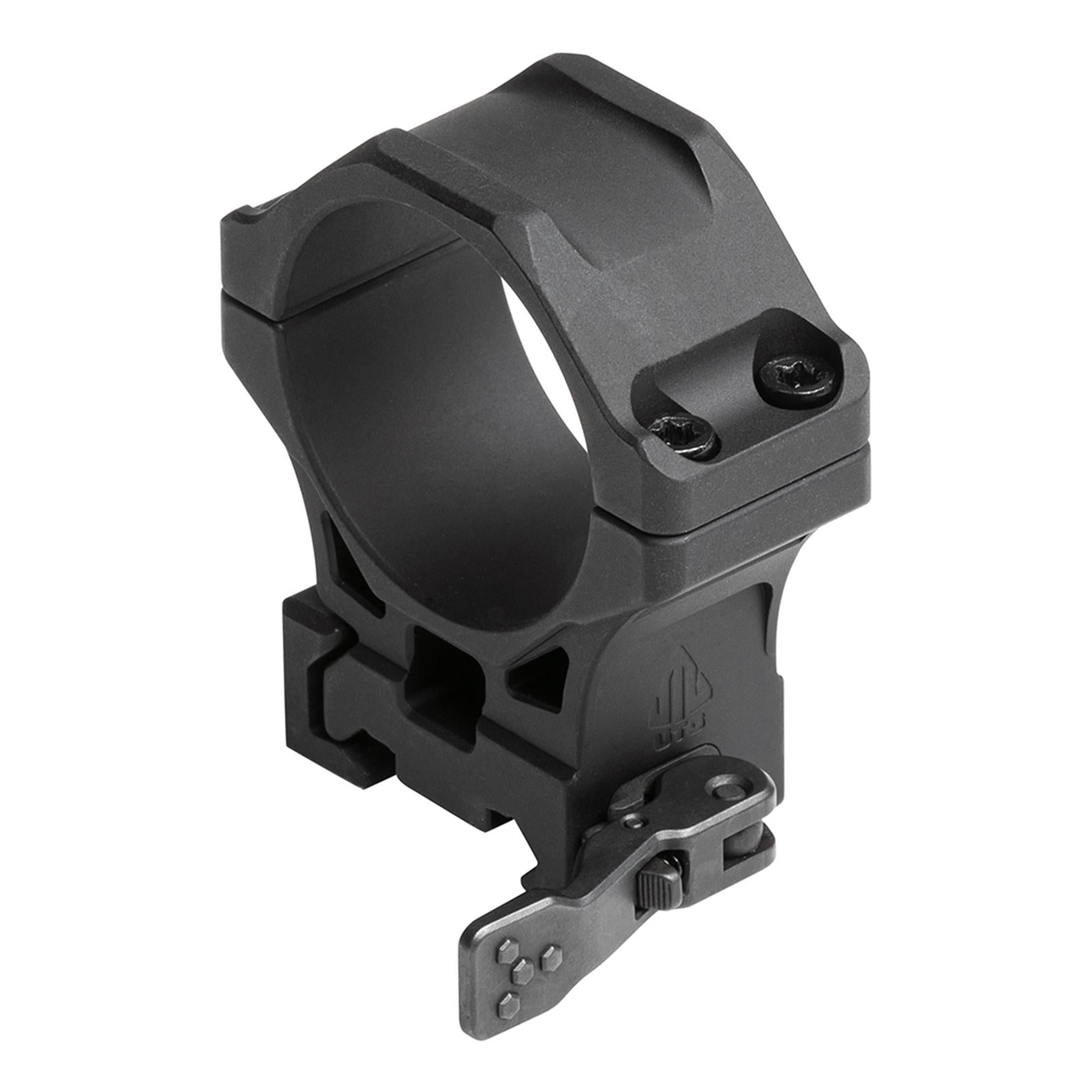

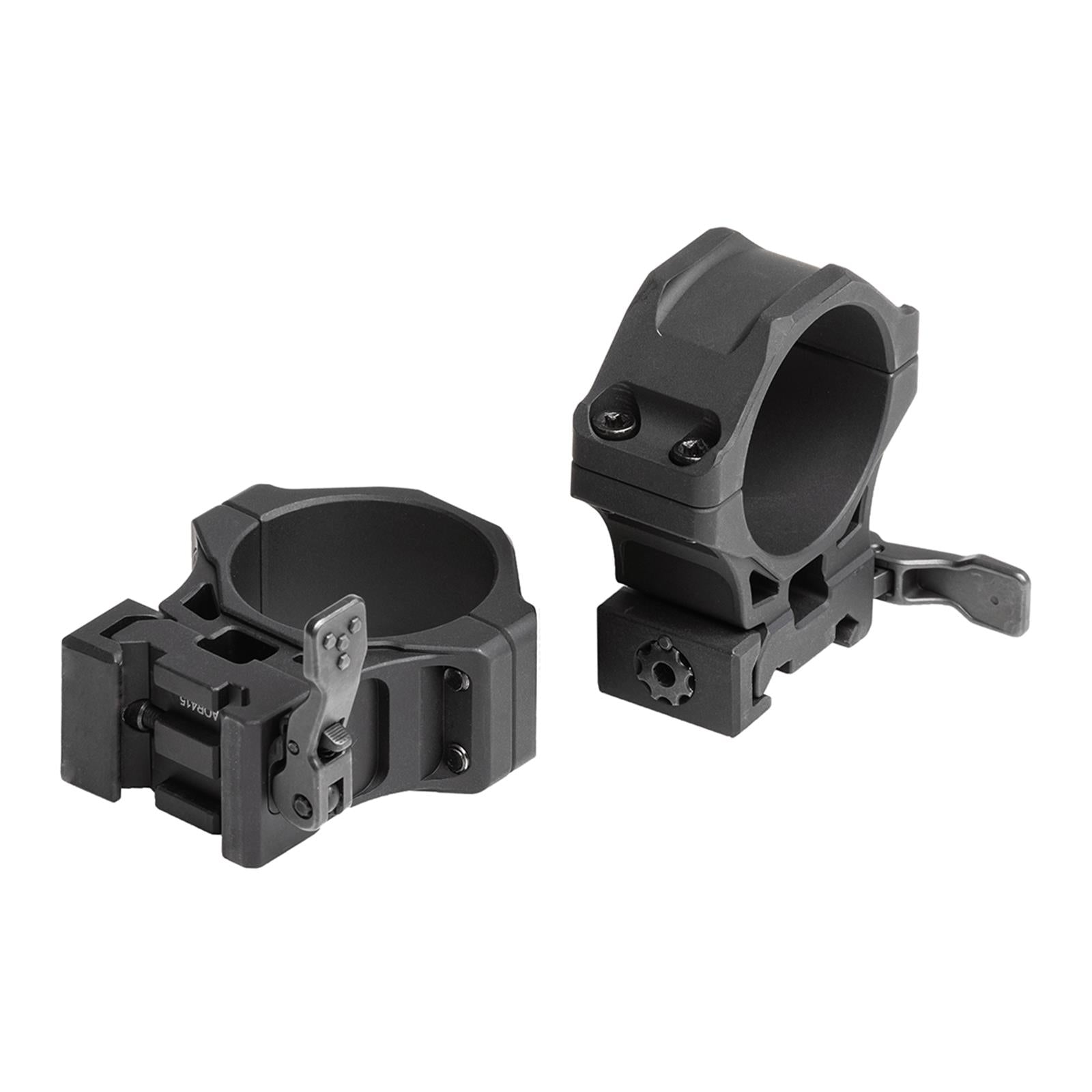

AQR415 · 34 mm
Für ein 34-mm-Mittelrohr. Achshöhe 32 mm, Sattelhöhe 15 mm, Ringbreite 22 mm, Außenbreite 50,8 mm und 64 g je Ring. UTG nennt maximal 64 mm äußere Objektivkontur; jeder Ring belegt drei Picatinny-Slots.
Objektivfreiheit nicht aus der Modellzahl ableiten
Die Zahl 50 oder 56 im Namen eines Zielfernrohrs bezeichnet gewöhnlich den freien Linsendurchmesser, nicht die äußere Objektivglocke. Miss die Außenkontur inklusive Kappe und beziehe Schiene, Laufkontur und gewünschte Kopfposition ein. Beim AQR315 nennt die aktuelle Herstellerseite an zwei Stellen 59 beziehungsweise 60 mm maximale Außenkontur; die kleinere Angabe ist die konservative Planungsgrenze, aber kein Ersatz für das Messen am eigenen Aufbau.
Wenn eine andere Höhe erforderlich ist, führt der Shop ACCU-SYNC QD-Ringe in niedrigeren und höheren Ausführungen. Die Variantenauswahl dort muss erneut zu Tubus und gemessener Geometrie passen.
Was die Merkmale praktisch bewirken
Zwei unabhängig gesetzte Ringe
Der Abstand lässt sich an die geraden Klemmzonen des Zielfernrohrs anpassen. Turmblock, Vergrößerungsring und Übergänge dürfen nicht unter einem Ring liegen.
Verriegelnde QD-Hebel
Die Hebel ermöglichen schnelles Abnehmen. Die Spannung wird je Ring eingestellt; ein Hebel, der sich nur mit übermäßiger Kraft schließen lässt, ist nach Herstelleranleitung zu stramm.
Quadratische Rückstoßanschläge
Sie greifen in die Picatinny-Quernuten. Für einen reproduzierbaren Wiederaufbau gehören beide Ringe stets in dieselben Slots und an dieselbe Nutflanke.
Gefrästes 6061-T6-Aluminium
Die mattschwarz eloxierten, erleichterten Ringkörper verbinden geringes Bauteilgewicht mit einer vom Hersteller bis .338 Lapua Magnum angegebenen Belastbarkeit. Diese Freigabe setzt korrekte Montage voraus.
Typische Fehlkäufe, Nachteile und Grenzen
Der häufigste Fehlkauf ist ein richtiger Tubusdurchmesser bei falscher Bauhöhe. Eine zu niedrige Montage kollidiert mit Objektiv, Lauf oder Schiene; eine unnötig hohe Montage verschlechtert häufig die Wangenauflage. Auch „Picatinny/Weaver“ als Händler-Sammelbegriff ersetzt keine ausdrückliche Schnittstellenfreigabe: UTG spezifiziert diese Modelle für Picatinny.
Gegenüber einer einteiligen Cantilever-Montage fehlt der feste Vorversatz und die starre Brücke. Wer die Optik deutlich nach vorn setzen muss, sollte die ACCU-SYNC Offset-Montagen vergleichen. Umgekehrt kann deren definierte Bauform weniger flexibel sein als zwei einzelne Ringe.
Quick Detach bedeutet nicht „Treffpunktgarantie“. Fertigungstoleranzen, Verschmutzung, eine andere Slotposition oder abweichende Hebelspannung können die Wiederkehr beeinflussen. Nach Abnehmen und Wiederaufsetzen gehört eine Kontrollgruppe zum verantwortungsvollen Ablauf.
Montage, Kontrolle und Pflege
Waffe entladen, sicheren Zustand herstellen und Picatinny-Schiene sowie Klemmflächen reinigen. Beide Unterteile an den geplanten Positionen ansetzen. Bei geöffnetem Hebel die federbelastete Verriegelungsplatte drücken und das Einstellrad schrittweise drehen: im Uhrzeigersinn steigt, gegen den Uhrzeigersinn sinkt die Klemmspannung. Der Ring muss spielfrei sitzen, der Hebel aber ohne Gewalt schließen.
Oberteile abnehmen, Zielfernrohr einlegen, Augenabstand festlegen und Absehen ausrichten. Die oberen Schrauben in kleinen Schritten über Kreuz anziehen. Die aktuelle Anleitung nennt für die oberen Ringschrauben 25 in-lb, etwa 2,8 Nm. Eine niedrigere ausdrückliche Grenze des Zielfernrohrherstellers hat Vorrang. Ein geeigneter Drehmomentschlüssel für Optikmontagen macht diesen Schritt kontrollierbar.
Nach dem Festziehen
Spalte der Ringoberteile, freien Lauf aller Bedienelemente, seitliches Spiel und Hebelverriegelung prüfen. Nach der ersten Schießserie Schrauben und Markierungen kontrollieren. Schraubensicherung nur einsetzen, wenn die beteiligten Hersteller sie für genau diese Verbindung vorsehen.
Ausbilder- und Anwenderhinweise
Slotpositionen dokumentieren
Notiere die beiden verwendeten Slots oder markiere sie reversibel. So lässt sich die Optik beim Wiederaufbau an derselben Position und Nutflanke ansetzen.
Ringoberteile gleichmäßig anziehen
In kleinen Schritten über Kreuz arbeiten. Wandert die Optik, werden die Spalte stark ungleich oder Bedienelemente schwergängig, sofort stoppen und Fluchtung sowie Drehmoment prüfen.
Jeden Hebel einzeln einstellen
Schienen können entlang ihrer Länge leicht variieren. Deshalb beide Ringe an ihrer späteren Position einstellen und dort auf seitliches sowie längsgerichtetes Spiel prüfen.
Wiederkehr belegen
Nach jedem Wiederaufsetzen eine sichere Kontrollgruppe schießen. Erst dokumentierte Ergebnisse machen aus der QD-Funktion eine belastbare Eigenschaft des eigenen Systems.
Sinnvolle Alternativen im Vergleich
Andere ACCU-SYNC Ringhöhen sind sinnvoll, wenn 15 mm Sattelhöhe nicht zur gemessenen Objektivfreiheit oder Kopfposition passen. AQR310 ist die niedrigere 30-mm-Ausführung; AQR322, AQR420 und AQR432 decken höhere 30- beziehungsweise 34-mm-Aufbauten ab.
ACCU-SYNC Offset-/Cantilever-Montagen sind konzeptionell passender, wenn ein definierter Vorversatz benötigt wird. Der Link ist keine Freigabe für die konkrete Optik oder Schiene.
Passende Wege im Black-Raptor-Shop
Technische Daten mit Praxisdeutung
Gemeinsame Daten
Bauart: Paar separater QD-Montageringe, mittlere Bauhöhe
Schnittstelle: Picatinny, drei Slots je Ring
Material: 6061-T6-Aluminium, mattschwarz eloxiert
Ringbreite: 22 mm
Obere Ringschrauben: 25 in-lb beziehungsweise etwa 2,8 Nm laut Anleitung
Herstellerfreigabe: bis .338 Lapua Magnum bei korrekter Montage
Modellunterschiede
AQR315: 30-mm-Tubus, 30 mm Achshöhe, 15 mm Sattelhöhe, 46,7 mm Außenbreite, 62 g je Ring; konservativ bis 59 mm äußere Objektivkontur planen
AQR415: 34-mm-Tubus, 32 mm Achshöhe, 15 mm Sattelhöhe, 50,8 mm Außenbreite, 64 g je Ring; laut UTG bis 64 mm äußere Objektivkontur
Praxisfolge: Die gleiche Sattelhöhe führt wegen der unterschiedlichen Tuben zu verschiedenen Achshöhen und damit zu einer anderen Kopfposition.
Lieferumfang
Je gewählter Variante: 1 Paar UTG ACCU-SYNC QD-Montageringe.
Für AQR315 listet UTG außerdem eine M4-T15-Schraube, einen T15-Schlüssel und einen 3-mm-Innensechskantschlüssel. Für AQR415 nennt die aktuelle Teileliste eine M4-T15-Schraube sowie einen 3-mm- und einen 1,5-mm-Innensechskantschlüssel.
Zielfernrohr, Picatinny-Schiene, Waffe, Drehmomentschlüssel und weiteres Zubehör sind nicht als enthalten belegt.
FAQ zu AQR315 und AQR415
Passt AQR315 auf ein 34-mm-Zielfernrohr?
Nein. AQR315 ist ausschließlich für einen 30-mm-Tubus ausgelegt. Für 34 mm ist AQR415 vorgesehen. Der Durchmesser muss direkt an der Optik oder in deren Anleitung bestätigt werden.
Ist AQR415 automatisch hoch genug für ein 56-mm-Objektiv?
Nein. UTG nennt für AQR415 maximal 64 mm äußere Objektivkontur; 56 mm im Optiknamen beschreibt gewöhnlich nur den freien Linsendurchmesser. Miss die tatsächliche Außenkontur inklusive Kappe und berücksichtige Schiene, Lauf sowie gewünschte Wangenauflage.
Passen die Ringe auf Weaver oder eine 11-mm-Prismenschiene?
UTG spezifiziert AQR315 und AQR415 für Picatinny. Eine pauschale Weaver-Freigabe oder Kompatibilität mit 11-mm-Prismenschienen lässt sich daraus nicht ableiten.
Wie viel Schienenplatz wird benötigt?
Jeder Ring benötigt drei Picatinny-Slots. Zusätzlich müssen beide Klemmpositionen zum geraden Tubusbereich, zur Turmeinheit und zum benötigten Augenabstand passen.
Garantiert Quick Detach denselben Treffpunkt nach dem Wiederaufbau?
Nein. Die Konstruktion ist auf Wiederkehr zur Null ausgelegt, das Ergebnis hängt aber vom gesamten Aufbau und der identischen Anschlagposition ab. Nach jedem Wiederaufsetzen ist eine Kontrollgruppe die belastbare Prüfung.
Welches Drehmoment gilt für die oberen Ringschrauben?
Die aktuelle Anleitung nennt 25 in-lb beziehungsweise etwa 2,8 Nm und ein über Kreuz ausgeführtes Anziehen. Eine niedrigere ausdrücklich genannte Grenze des Zielfernrohrherstellers ist einzuhalten.
Was ist der Hauptnachteil gegenüber einer einteiligen Montage?
Die Ringe bieten keinen definierten Vorversatz und keine starre Brücke zwischen den Klemmstellen. Dafür lässt sich ihr Abstand freier wählen. Wer die Optik deutlich nach vorn setzen muss, sollte eine passende Offset-/Cantilever-Lösung vergleichen.
Black-Raptor-Fachhändlerberatung
Nicht nach „Medium“ kaufen – nach Tubus, Slots und gemessener Geometrie entscheiden.
AQR315 und AQR415 sind kompakte QD-Ringe mit klarer Picatinny-Zuordnung und nachvollziehbarer Montageprozedur. Wertvoll werden sie erst, wenn Ringdurchmesser, Objektivfreiheit, Augenabstand und Kopfposition als vollständiges System passen.
