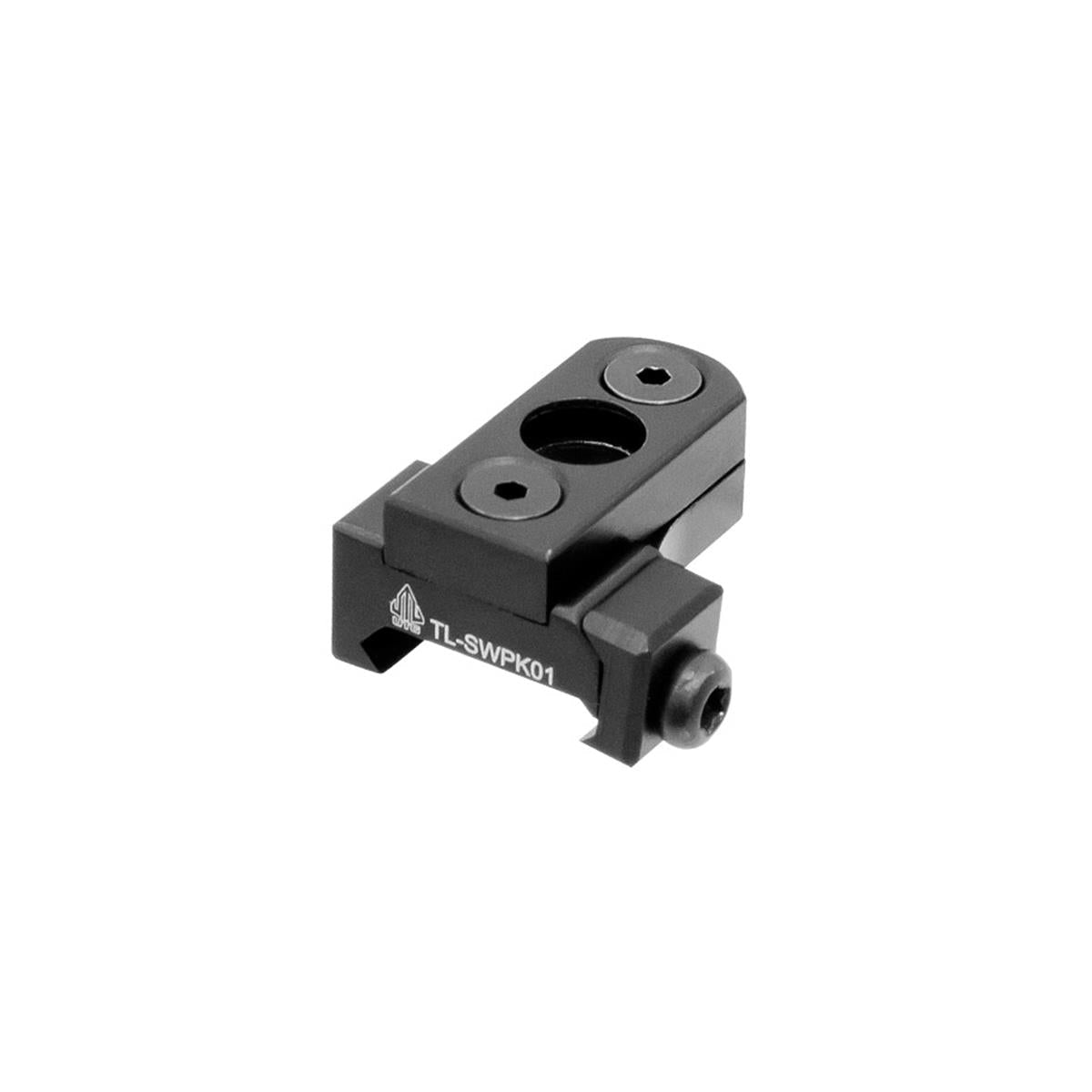

UTG TL-SWPK01: ein QD-Anschlagpunkt für zwei Schienensysteme
Ein Trageriemen funktioniert nur dann sauber, wenn Anschlagpunkt, Zugrichtung und Handposition zusammenpassen. Der TL-SWPK01 setzt eine Standard-QD-Aufnahme wahlweise auf eine Picatinny-Schiene oder direkt auf KeyMod.
Die ehrliche Grenze: Der Adapter ist weder M-LOK-kompatibel noch ein kompletter Riemen. Ein passender QD-Riemenbügel mit 0,37-Zoll-Zapfen wird zusätzlich benötigt.
Kompatibilität zuerst prüfen
Unsere ehrliche Einordnung
Der UTG TL-SWPK01 ist ein kompakter Schnittstellenadapter für Nutzer, die denselben QD-Aufnahmetyp an Picatinny- und KeyMod-Setups einsetzen möchten. Für Picatinny wird die breitere Klemmkonfiguration genutzt; bei KeyMod kommt das abnehmbare KeyMod-Modul mit Mutter zum Einsatz.
Sein praktischer Nutzen liegt nicht im schnellen Umbau während der Nutzung, sondern in der flexiblen Auswahl beim Aufbau: Du kannst den QD-Punkt passend zur vorhandenen Schiene positionieren und den Riemenlauf vor dem endgültigen Festziehen testen. Die Konstruktion ersetzt keine Prüfung von Schiene, Schrauben, QD-Bügel und tatsächlicher Zugrichtung.
Passt gut, wenn … / Passt eher nicht, wenn …
Passt gut, wenn …
… dein Handschutz eine echte Picatinny-Schiene mit drei freien Slots oder zwei passende KeyMod-Slots bietet.
… dein Riemen bereits einen Standard-QD-Bügel mit 0,37 Zoll beziehungsweise rund 9,4 mm Zapfendurchmesser besitzt.
… du den Anschlagpunkt bewusst nach Trageweise, Anschlag und Seitenwechsel positionieren willst.
Passt eher nicht, wenn …
… dein Setup ausschließlich M-LOK besitzt oder du eine bündigere, systemspezifische M-LOK-Lösung suchst.
… du einen QD-Riemenbügel, einen kompletten Sling oder eine fest integrierte Riemenöse erwartest.
… Schienenstandard, Materialzustand oder zulässige Belastung des Gegenstücks ungeklärt sind.
Kaufcheck und belegte Kompatibilität
Picatinny-Konfiguration
Leapers nennt einen Platzbedarf von drei Picatinny-Slots. Die Bauhöhe über der Schiene beträgt 11,7 mm, die Breite in dieser Konfiguration 29 mm. Vor dem Kauf deshalb nicht nur die Schiene, sondern auch den freien Raum neben Hand, Zweibein, Lampe und Bedienelementen prüfen.
KeyMod-Konfiguration
Für die direkte KeyMod-Montage werden zwei KeyMod-Slots benötigt. Der Adapter steht laut Hersteller 6,2 mm von der Montagefläche ab und ist in dieser Konfiguration 14,8 mm breit. M-LOK ist ein anderes System und nicht eingeschlossen.
QD-Schnittstelle
Die Aufnahme ist für Standard-QD-Riemenbügel mit 0,37-Zoll-Zapfen ausgelegt. Der passende UTG QD-Riemenbügel mit 1,25-Zoll-Schlaufe ist eine sinnvolle Ergänzung, sofern Schlaufenbreite und dein Riemen zusammenpassen.
Kein pauschaler Belastungsnachweis
Hersteller und Anleitung beschreiben Montage und Kompatibilität, veröffentlichen auf der Produktseite aber keine pauschale Traglast für das Gesamtsystem. Adapter, Schiene, QD-Bügel und Riemen bilden gemeinsam die Belastungskette; der schwächste Punkt entscheidet.
Praktische Wirkung der Merkmale
Zwei Montagesysteme, ein QD-Standard
Der abnehmbare KeyMod-Unterbau macht den Adapter auf zwei unterschiedlichen Schienentypen nutzbar. Das ist praktisch für mehrere vorhandene Setups, ersetzt aber keine systemspezifische Montagekontrolle.
Aluminium und kompakte Abmessungen
Leapers nennt Aluminium mit mattschwarz eloxierter Oberfläche. Mit 32,2 mm Länge und 20 g Herstellergewicht bleibt der Aufbau klein; trotzdem muss die Position so gewählt werden, dass keine scharfe Kante in Hand oder Ausrüstung drückt.
QD statt fester Riemenöse
Ein passender Push-Button-QD-Bügel lässt sich werkzeuglos lösen. Das erleichtert Transport, Umbau und Wartung. Vor jeder Nutzung muss der Bügel hör- und fühlbar einrasten; ein nur scheinbar verriegelter QD-Zapfen kann sich unter Zug lösen.
Position beeinflusst das Handling
Weiter vorne stabilisiert der Riemen häufig stärker, kann aber die Stützhand behindern. Weiter hinten bleibt der Handschutz freier, verändert jedoch Tragewinkel und Kontrolle. Die beste Position entsteht durch Trockenprobe, nicht durch den letzten freien Slot.
Typische Fehlkäufe, Nachteile und Grenzen
KeyMod ist nicht M-LOK: Ähnliche schlanke Handschutzsysteme sind nicht automatisch kompatibel. Bei M-LOK ist die UTG-PRO-Ausführung für M-LOK beziehungsweise KeyMod die passendere Vergleichsoption.
Der QD-Bügel fehlt: Der dokumentierte Lieferumfang enthält Montagewerkzeuge und KeyMod-Mutter, aber keinen Sling und keinen separaten QD-Riemenbügel.
Platzbedarf unterschätzt: In der Picatinny-Konfiguration werden drei Slots benötigt. Eng gesetzte Lampen, Griffe oder Zweibeine können den gewünschten Montagepunkt blockieren.
Drehmoment verwechselt: Leapers führt 30 in-lb für die 3/32-Zoll-Hex-Verbindung und 15 in-lb für M2.5 auf. Die Werte dürfen nur der jeweils zugehörigen Schraubverbindung zugeordnet werden; nicht pauschal jede Schraube gleich anziehen.
Montage, Kontrolle und Pflege
1. System eindeutig bestimmen
Waffe entladen, sicheren Arbeitsbereich herstellen und zuerst Picatinny oder KeyMod zweifelsfrei identifizieren. Schiene, Slots und Schrauben auf Beschädigung, Schmutz oder überdrehte Gewinde prüfen.
2. Riemenlauf vorab testen
Adapter zunächst nur handfest setzen. QD-Bügel einstecken, Riemen anlegen und Trageposition, Anschlag, Magazinwechsel sowie Zugriff auf Bedienelemente ohne scharfe Munition durchspielen.
3. Passende Schraube korrekt anziehen
Nur das zum Montagesystem gehörende Werkzeug und den dazugehörigen Herstellerwert verwenden. Nicht verkanten, keine beschädigten Schrauben weiterverwenden und das Gewinde nicht durch zusätzliche Hebelwirkung überlasten.
4. Zug- und Verriegelungstest
Nach Montage kräftig, aber kontrolliert in realistischen Zugrichtungen prüfen. Den QD-Bügel mehrfach ein- und ausrasten lassen. Nach den ersten Trainingseinheiten sowie regelmäßig danach Sitz und Schrauben kontrollieren.
Praxistipps für Riemenlauf und Kontrolle
Nicht nur statisch testen
Prüfe den Riemen im Stehen, Knien, liegend und beim Seitenwechsel. Ein Anschlagpunkt kann beim normalen Tragen angenehm sein und in einer anderen Position genau unter der Stützhand liegen.
QD-Funktion bewusst kontrollieren
Nach jedem Einstecken kurz am Bügel ziehen. Die Taste darf nicht durch Ausrüstung dauerhaft gedrückt werden. Schmutz und Korrosion im QD-Sockel können die vollständige Verriegelung beeinträchtigen.
Belastung realistisch prüfen
Ein spielfreier Sitz allein ist noch kein Traglastnachweis. Prüfe Adapter, Schiene, Schrauben, QD-Bügel und Riemen als gemeinsame Belastungskette und kontrolliere den Sitz nach den ersten dynamischen Bewegungsabläufen erneut.
Riemen als Gesamtsystem betrachten
Schlaufenbreite, QD-Bügel, Adapter, Schiene und Befestigung müssen zusammenpassen. Eine hochwertige Einzelkomponente kompensiert weder einen beschädigten QD-Zapfen noch eine ungeeignete oder lose Schiene.
Sinnvoller Alternativenvergleich
45°-Offset nur für Picatinny
Der UTG TL-SWPM01 QD-Adapter mit 45°-Versatz passt besser, wenn ausschließlich Picatinny genutzt wird und der Riemen seitlich flacher aus der Schiene laufen soll. Der TL-SWPK01 ist dafür flexibler zwischen Picatinny und KeyMod.
Direktmontage für M-LOK
Bei einem M-LOK-Handschutz sollte keine unnötige Picatinny-Zwischenschiene aufgebaut werden. Die UTG-PRO-Direktmontage für M-LOK/KeyMod ist dafür die ehrlichere Wahl; die konkrete Variante muss vor dem Kauf ausgewählt werden.
Riemenadapter und QD-System sinnvoll ergänzen
Technische Daten mit Praxisdeutung
Modell
UTG TL-SWPK01. Exakte Modellkennung für die kombinierte Picatinny-/KeyMod-Ausführung.
Aufnahme
Standard-QD-Sling-Swivel mit 0,37 Zoll beziehungsweise rund 9,4 mm Zapfendurchmesser. QD-Bügel separat erforderlich.
Schienenbedarf
Drei Picatinny-Slots oder zwei KeyMod-Slots. Diese Fläche muss am gewünschten Montagepunkt tatsächlich frei sein.
Abmessungen
32,2 mm Länge. Breite 29 mm auf Picatinny beziehungsweise 14,8 mm auf KeyMod; Aufbauhöhe 11,7 beziehungsweise 6,2 mm.
Material und Oberfläche
Aluminium, mattschwarz eloxiert. Leicht und korrosionsarm, aber nicht unempfindlich gegen beschädigte Gewinde oder unsachgemäßes Anziehen.
Gewicht
20 g Produktgewicht. Damit bleibt der zusätzliche Aufbau klein; für die Belastbarkeit sind trotzdem Schiene, Schrauben, QD-Bügel und Riemen gemeinsam entscheidend.
Hersteller-Drehmomentangaben
30 in-lb für 3/32-Zoll-Hex und 15 in-lb für M2.5. Verbindung und Werkzeug vor dem Anziehen eindeutig zuordnen.
Identifikation
Modellcode TL-SWPK01. Diese eindeutige Kennung ist beim Abgleich verlässlicher als eine allgemeine Bezeichnung wie „QD-Adapter“.
Belegter Lieferumfang
1 × UTG TL-SWPK01 QD-Riemenadapter, 1 × T20-Torx-Schlüssel, 1 × KeyMod-Mutter und 1 × 3/32-Zoll-Inbusschlüssel. Ein QD-Riemenbügel und ein Trageriemen sind nicht enthalten.
FAQ zum UTG TL-SWPK01
Passt der TL-SWPK01 auf M-LOK?
Nein. Das Modell ist für Picatinny und KeyMod dokumentiert. Für M-LOK ist eine dafür ausgelegte Direktmontage erforderlich.
Ist ein QD-Riemenbügel enthalten?
Nein. Leapers führt Adapter, T20-Torx-Schlüssel, KeyMod-Mutter und 3/32-Zoll-Inbusschlüssel auf. Der passende QD-Bügel und der Sling werden separat benötigt.
Wie viel Platz braucht der Adapter?
Auf Picatinny werden drei Slots benötigt, bei KeyMod zwei Slots. Zusätzlich muss genug Raum für QD-Bügel, Riemenbewegung und die Stützhand bleiben.
Welche QD-Bügel passen?
Der Hersteller nennt Standard-QD-Riemenbügel mit 0,37-Zoll-Zapfendurchmesser. Zusätzlich müssen Schlaufenbreite und Riemen zueinander passen.
Welches Drehmoment ist richtig?
Leapers nennt 30 in-lb für die 3/32-Zoll-Hex-Verbindung und 15 in-lb für M2.5. Die Werte sind nicht austauschbar; zuerst Schraubverbindung und Montagesystem eindeutig bestimmen.
Kann der Adapter links oder rechts montiert werden?
Die Position richtet sich nach freien Picatinny- beziehungsweise KeyMod-Slots und dem gewünschten Riemenlauf. Vor dem endgültigen Anziehen Anschlag, Seitenwechsel und Zugriff auf Bedienelemente testen.
Ist der Adapter für schwere Belastungen freigegeben?
Die Produktseite nennt keine pauschale Traglast für das Gesamtsystem. Belastbarkeit hängt auch von Schiene, Schrauben, QD-Bügel und Riemen ab. Nach Montage und regelmäßig im Einsatz kontrollieren.
Black Raptor · Schnittstelle vor Zubehör
Der TL-SWPK01 ist ein gutes kleines Systemteil, wenn Picatinny oder KeyMod, der 0,37-Zoll-QD-Bügel und der gewünschte Riemenlauf vor dem Kauf wirklich geklärt sind.
Wir empfehlen Riemenadapter nicht nach Optik, sondern nach Schnittstelle, Position und Belastungskette. So entsteht ein Anschlagpunkt, der beim Tragen und Training unterstützt, statt nur weiteren Aufbau zu erzeugen.
