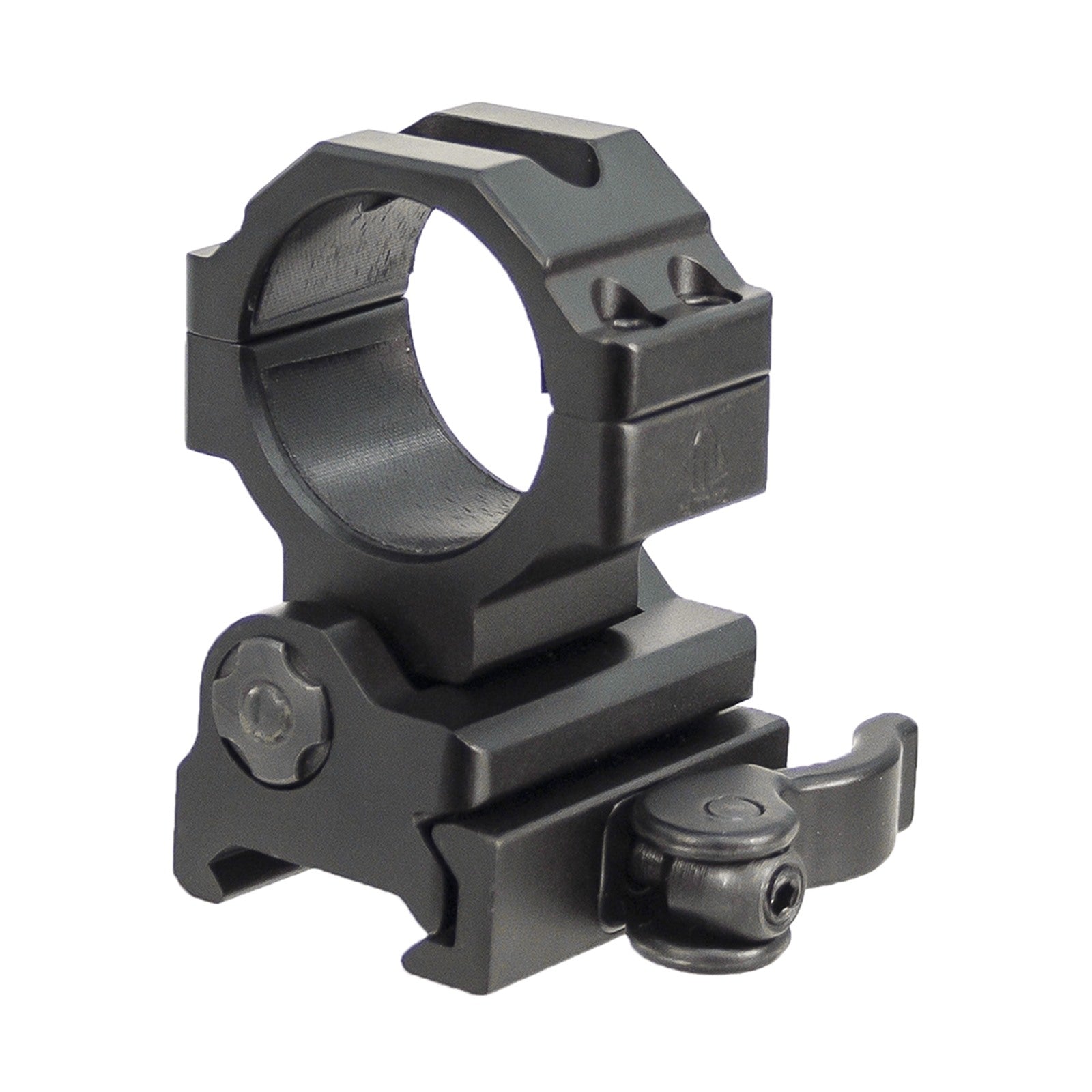

Ein Magnifier ist nur dann schnell aus der Visierlinie, wenn Ringdurchmesser, optische Höhe und Railklemmung vorher zusammenpassen. Diese schwenkbare Ringmontage verbindet einen runden Tubus mit einer Picatinny-/Weaver-Schiene und lässt das eingesetzte Gerät seitlich ausrasten.
Sie ist für Magnifier und andere zylindrische Zubehörgeräte mit 30 mm, 27 mm oder 25,4 mm beziehungsweise 1 Zoll Außendurchmesser gedacht. Sie enthält weder Optik noch Lampe oder Laser. Wer eine komplette Vergrößerungslösung erwartet, benötigt zusätzlich ein kompatibles Gerät oder wählt das unten verlinkte Komplettsystem.
Was beim Seitenschwenken tatsächlich passiert
Der Tubus sitzt in einem geteilten Ring auf einer federbelasteten Schwenkbasis. Zum Wechsel der Position wird das vollständig montierte Gerät umfasst und seitlich bewegt, bis die Mechanik in der anderen Stellung einrastet. Die Anleitung verlangt dabei, den Ring nicht allein am oberen Ringteil zu ziehen.
Leapers warnt ausdrücklich davor, die gespannte Flip-to-Side-Mechanik leer seitlich oder nach oben zu bewegen. Sie soll dafür auf der Schiene montiert und mit einem Magnifier oder einem anderen passenden Zubehörgerät bestückt sein. Das schützt Finger und Mechanik vor einem unkontrollierten Schnappen.
Wichtig zur QD-Funktion: Der Hebel löst die komplette Ringmontage von der Picatinny-/Weaver-Schiene. Er trennt nicht das eingesetzte Gerät vom Ring. Für einen sicheren Sitz muss die Hebelspannung an die konkrete Schiene angepasst werden; eine nur scheinbar geschlossene Klemmung ist keine belastbare Montage.
Drei Tubusdurchmesser, aber nicht dieselbe Einlage
Ein Tubus mit 30 mm Durchmesser wird ohne Einlage geklemmt. Für 27 mm zeigt die Anleitung die dünne Einlage B. Für 25,4 mm beziehungsweise 1 Zoll werden beide Einlagen verwendet: zuerst Einlage A, danach Einlage B. Der Bund der Einlage weist dabei nach vorn zum Gerät.
Die reine Durchmesserangabe reicht dennoch nicht. Der Ring benötigt eine gerade, zylindrische Klemmzone von mindestens seiner 22 mm Ringbreite. Ein verjüngter Gehäuseabschnitt, Bedienelemente, Batteriefächer oder ein übergroßer Enddeckel können die Position verhindern. Laut Anleitung muss ein großer Enddeckel bei einzelnen Geräten vor dem Aufschieben der Einlagen möglicherweise entfernt werden.
Die aktuelle Herstellerseite nennt 40 mm Mittenhöhe und beschreibt diese als passend zu vielen gängigen Rotpunktvisieren. Das ist keine universelle Co-Witness-Zusage. Vor dem Kauf muss die optische Achse des konkreten Magnifiers oder Zubehörs mit der Achshöhe des vorhandenen Visiers verglichen werden.
Railplatz und seitlichen Freiraum vorab messen
Für die Klemmung werden 41,11 mm freie Picatinny-Schiene benötigt. Die Montage ist insgesamt 45,89 mm breit und 41,11 mm lang. Neben dieser Grundfläche muss auf der Schwenkseite genug Raum für das eingesetzte Gerät bleiben. Bedientürme, Ladehebel, Kimme, Schutzkappen oder weiteres Zubehör dürfen den Bewegungsweg nicht blockieren.
Die QD-Basis ist laut Hersteller mit Picatinny und Weaver kompatibel. Weil die Maßtoleranzen realer Schienen unterschiedlich sein können, wird die Klemmspannung nicht ungeprüft von einem Aufbau auf den nächsten übernommen. Der Hebel muss vollständig schließen, ohne lose zu bleiben oder mit übermäßiger Kraft erzwungen zu werden.
Montage ohne geratenes Drehmoment
Für die Ringmontage nennt die Anleitung kein Schraubendrehmoment. Deshalb werden die vier Ringschrauben nicht mit einem erfundenen Wert angezogen. Der obere Ringteil wird abgenommen, der passende Tubus mit den erforderlichen Einlagen in die Basis gelegt und anschließend über Kreuz beziehungsweise im Wechsel gleichmäßig angezogen. Die Anleitung warnt vor Überdrehen.
Die QD-Spannung wird separat eingestellt: Hebel nach hinten öffnen, Montage auf die Schiene setzen und die Sechskantschraube so anpassen, dass auf der ersten Hälfte des Schließwegs noch wenig Widerstand spürbar ist und die Klemmkraft auf der zweiten Hälfte deutlich ansteigt. Reicht der Weg nicht, wird der Vorgang in kleinen Schritten wiederholt. Nach dem Schließen folgt eine Zug- und Wackelkontrolle.
Die beiden mitgelieferten Schlüssel erfüllen unterschiedliche Aufgaben. Der 3 mm Innensechskantschlüssel dient laut Herstellerteileliste zur Montage, der 2,5 mm Innensechskantschlüssel gehört ebenfalls zum Lieferumfang. Welcher Schlüssel an welcher Schraube verwendet wird, ergibt sich aus der tatsächlich passenden Aufnahme; kein Werkzeug darf verkantet eingesetzt werden.
Unsere Einschätzung
Die Stärke dieser Lösung liegt in ihrer Schnittstellenbreite. Ein einziger Ring deckt mit den Einlagen drei verbreitete Tubusmaße ab und kombiniert das mit einer schnell lösbaren Railbasis. Das ist praktisch, wenn ein zylindrisches Gerät bewusst seitlich aus der Sichtlinie bewegt oder als komplette Einheit von der Schiene genommen werden soll.
Die Kaufgrenze liegt bei der Geometrie: 40 mm Mittenhöhe, 22 mm Klemmzone und 41,11 mm Railbedarf müssen gemeinsam passen. Auch „Picatinny/Weaver“ beseitigt nicht die notwendige Spannungsanpassung. Wer nur nach dem Tubusdurchmesser auswählt, kann trotz richtiger Einlage an falscher Achshöhe, fehlender gerader Klemmfläche oder zu wenig seitlichem Raum scheitern.
Bei der Gewichtsangabe widersprechen sich die aktuellen Herstellerseiten. Leapers USA nennt 126 g beziehungsweise 4,4 oz, UTG Europe nennt 1,9 oz. Da keine gemeinsame Messgrundlage erläutert wird, bilden wir daraus keinen einheitlichen Wert. Für eine gewichtsoptimierte Konfiguration sollte der tatsächliche Liefergegenstand vor der endgültigen Auslegung gewogen werden.
Kaufen oder nicht kaufen?
Kaufen, wenn: das einzusetzende Gerät eine gerade Klemmzone mit 30 mm, 27 mm oder 25,4 mm beziehungsweise 1 Zoll Außendurchmesser besitzt, 40 mm Mittenhöhe zum vorhandenen Visier passt, mindestens 41,11 mm Railfläche frei sind und der seitliche Schwenkweg nicht blockiert wird.
Nicht kaufen, wenn: eine komplette Optik erwartet wird, das Gerät keine ausreichend lange zylindrische Klemmzone besitzt, eine andere Achshöhe erforderlich ist, nur M-LOK oder eine andere Schnittstelle ohne Picatinny-/Weaver-Übergang vorhanden ist oder das Zubehör im ausgeschwenkten Zustand mit Bedienelementen kollidiert.
Ausbilder-Tipp
Den Wechsel als kontrollierten Griffablauf trainieren: Zuerst sicheren und entladenen Zustand herstellen. Das eingesetzte Gerät mit der ganzen Hand umfassen, seitlich bis zum hör- und fühlbaren Einrasten bewegen und danach die Visierlinie erneut aufnehmen. Nicht am oberen Ringteil reißen und die Mechanik nie leer auslösen. So bleibt der Bewegungsablauf reproduzierbar und die Hand landet nicht ungewollt an der gespannten Basis.
Zwei weitere produktspezifische Nutzertipps
Achshöhe vor dem Festziehen trocken prüfen: Ring und Gerät zunächst ausrichten, ohne die Ringschrauben endgültig anzuziehen. Durch Rotpunktvisier und Magnifier schauen, den seitlichen Wechsel prüfen und erst bei sauberer optischer Fluchtung sowie freiem Bewegungsweg gleichmäßig festziehen.
Die QD-Spannung pro Schiene dokumentieren: Nach dem ersten sicheren Sitz die verwendete Railnut markieren und Hebelschluss sowie Spiel kontrollieren. Beim Wechsel auf eine andere Schiene wird die Spannung erneut eingestellt; eine frühere Position ist kein Beleg dafür, dass die neue Schiene dieselbe Toleranz besitzt.
Passende aktive Produkte im Shop
Beide Links wurden live als aktiv und im Onlineshop veröffentlicht geprüft. Sie lösen unterschiedliche Kaufabsichten und sind keine automatisch erforderlichen Zusatzteile.
Technische Daten
| Herstellermodell |
RG-MF30QS |
| Produktart |
schwenkbare Ringmontage ohne Optik oder Zubehörgerät |
| Rail-Schnittstelle |
Picatinny / Weaver mit QD-Hebel |
| Tubus ohne Einlage |
30 mm |
| Tubus mit Einlage B |
27 mm |
| Tubus mit Einlagen A und B |
25,4 mm / 1 Zoll |
| Mittenhöhe |
40 mm |
| Benötigter Railplatz |
41,11 mm |
| Ringbreite |
22 mm |
| Gesamtbreite |
45,89 mm |
| Gesamtlänge |
41,11 mm |
| Material |
Aluminiumlegierung |
| Oberfläche |
mattschwarz eloxiert |
| Hersteller-Gewichtsangaben |
Leapers USA: 126 g / 4,4 oz; UTG Europe: 1,9 oz – widersprüchlich, daher kein zusammengeführter Wert |
| Patente laut Hersteller |
US 8397421 und US D672839 |
Lieferumfang
- eine Ringmontage RG-MF30QS
- zwei Tubuseinlagen A und B
- ein 3 mm Innensechskantschlüssel
- ein 2,5 mm Innensechskantschlüssel
Magnifier, Rotpunktvisier, Lampe, Laser, Waffe und weitere Railadapter sind nicht enthalten. Die aktuelle Herstelleranleitung steht online zur Verfügung und wurde für die Montagehinweise vollständig geprüft.
FAQ
Passt ein 30-mm-Magnifier ohne Einlage?
Ja, sofern der Tubus wirklich 30 mm Außendurchmesser und eine gerade Klemmzone von mindestens 22 mm besitzt. Ohne passende Klemmzone oder bei kollidierenden Bedienelementen reicht der Nenndurchmesser allein nicht aus.
Wie wird ein 1-Zoll-Tubus eingesetzt?
Für 25,4 mm beziehungsweise 1 Zoll werden laut Anleitung beide Einlagen genutzt: zuerst A, dann B. Der Bund zeigt nach vorn zum Gerät. Anschließend wird der obere Ringteil mit den vier Schrauben gleichmäßig im Wechsel angezogen.
Garantiert die 40-mm-Mittenhöhe die Fluchtung mit jedem Rotpunktvisier?
Nein. Leapers nennt die Höhe als passend zu vielen gängigen Dot Sights, nicht zu allen. Die optische Achshöhe beider Geräte muss vor dem Kauf verglichen werden.
Was löst der QD-Hebel?
Er löst die komplette Ringmontage von der Picatinny-/Weaver-Schiene. Das eingesetzte Zubehör bleibt im Ring verschraubt. Die Hebelspannung muss auf der konkreten Schiene passend eingestellt werden.
Darf die Schwenkmechanik ohne eingesetztes Gerät getestet werden?
Nein. Die Anleitung warnt davor, die federbelastete Basis leer seitlich oder nach oben zu bewegen. Die Mechanik soll montiert und mit einem passenden Gerät bestückt betätigt werden.
Warum wird kein eindeutiges Gewicht genannt?
Die Herstellerseiten widersprechen sich: Leapers USA nennt 126 g beziehungsweise 4,4 oz, UTG Europe 1,9 oz. Ohne erläuterte gemeinsame Messgrundlage wird daraus kein einzelner Wert abgeleitet.
