Zubehör am G36-Handschutz braucht nicht überall dieselbe Schienenlänge. Dieses dreiteilige Set verteilt die verfügbare Picatinny-Fläche bewusst: zwei kurze 7-Slot-Schienen an den Seiten und eine lange 13-Slot-Schiene an der Unterseite. So bleibt seitlich weniger Material im Griffbereich, während unten mehr Platz für längere Anbauteile entsteht.
Die Schienen werden an den vorhandenen G36-Befestigungspunkten montiert. Jede besitzt zwei Schraublöcher. Das Set ist damit kein universeller Adapter für M-LOK, KeyMod oder eine beliebige Receiver-Schiene, sondern eine plattformspezifische Nachrüstlösung.
Warum die Aufteilung sinnvoll ist
Links und rechts reichen 7 Slots häufig für kompakte Zubehörhalter, ohne die Handauflage unnötig zu verbreitern. Die 13-Slot-Schiene an der Unterseite bietet mehr Längsspielraum, wenn Position und Handabstand genauer abgestimmt werden müssen. Die nummerierten Slots helfen, eine gewählte Position zu dokumentieren und später reproduzierbar wiederzufinden.
Der Nutzen entsteht jedoch nur, wenn die Schienen tatsächlich gebraucht werden. Wer lediglich eine einzige kurze Aufnahme benötigt, trägt mit dem vollständigen Set mehr Teile am Handschutz als nötig. In diesem Fall ist das verlinkte Zweierset die schlankere Wahl.
Konstruktion und Herstellerdaten
-

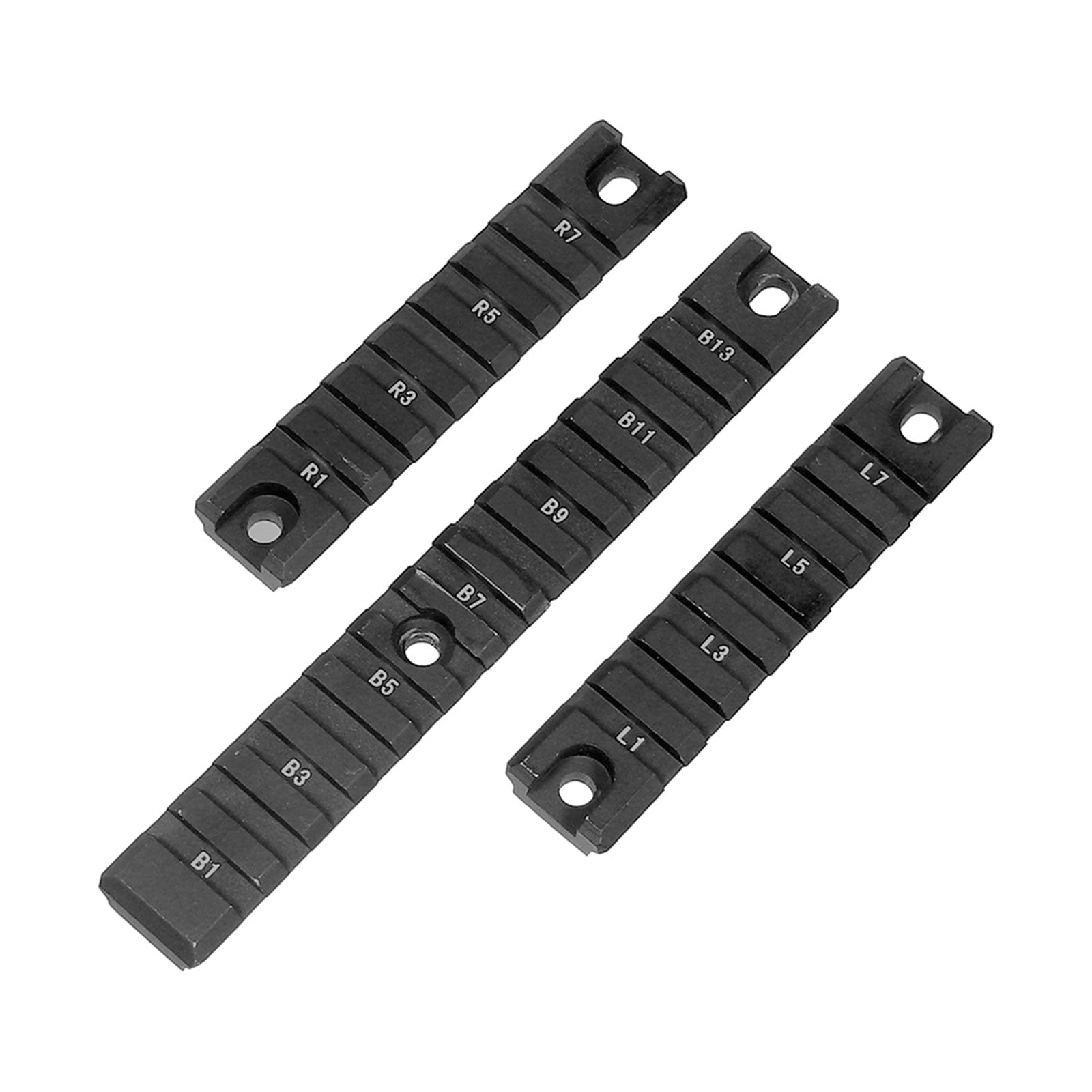

Setaufteilung: zwei kurze 7-Slot-Schienen und eine lange 13-Slot-Schiene.
-
Positionen: Leapers ordnet die 7-Slot-Schienen links und rechts, die 13-Slot-Schiene unten zu.
-
Kurze Schienen: jeweils 3,87 Zoll beziehungsweise 98,3 mm lang und laut aktueller Modellseite 36 g schwer.
-
Lange Schiene: 6,09 Zoll beziehungsweise 154,69 mm lang und laut aktueller Modellseite 56 g schwer.
-
Höhe: 0,37 Zoll beziehungsweise 9,3 mm.
-
Material: Aluminium mit eloxierter Oberfläche; der aktuelle Leapers-Katalog nennt 6061-T6.
-
Befestigung: zwei Schraublöcher je Schiene; 17,5 in-lb für die M3-Montageschrauben.
Gewicht bewusst nicht als Setwert addiert: Die aktuelle Leapers-Modellseite nennt 36 g je kurzer und 56 g für die lange Schiene. UTG Europe führt dagegen einen älteren Gesamtwert von 4,2 oz. Weil diese Angaben rechnerisch nicht zusammenpassen, stehen hier nur die aktuellen Einzelwerte; ein Gesamtgewicht wird nicht behauptet.
Unsere Einschätzung
Der stärkste Kaufgrund ist die sinnvolle Mischung aus zwei kompakten Seitenflächen und einer längeren Unterseite. Dadurch muss nicht jede Position mit einer langen Schiene belegt werden. Gleichzeitig bleibt genug Raum, um Zubehör nicht nur irgendwie, sondern passend zur Handposition zu setzen.
Die häufigste Fehlannahme wäre, Picatinny allein als Kompatibilitätsnachweis zu betrachten. Picatinny beschreibt die Aufnahme für das spätere Zubehör; die Verbindung zum Handschutz erfolgt über die G36-Befestigungspunkte. Fehlen diese oder stimmen Lochabstand und Anlagefläche nicht, hilft auch ein passendes Picatinny-Zubehör nicht weiter.
Kaufen oder nicht kaufen?
Kaufen, wenn: ein kompatibler G36-Handschutz mit den vorgesehenen Befestigungspunkten vorhanden ist, seitlich zwei kompakte Aufnahmen und unten eine längere Zubehörfläche benötigt werden und die geplanten Anbauteile Picatinny verwenden.
Nicht kaufen, wenn: nur eine einzelne kurze Schiene gebraucht wird, der Handschutz M-LOK oder KeyMod ohne passende G36-Aufnahmen verwendet, eine Optik-Top-Rail gesucht wird oder die Schienen lediglich aus optischen Gründen ohne konkretes Zubehör montiert würden.
Ausbilder-Tipp
Zubehörposition vor dem Drehmoment festlegen: Arbeite ausschließlich an einer sicher entladenen Plattform. Halte das geplante Zubehör zunächst an die spätere Position und prüfe Griffweg, Schalterreichweite und Störkontur. Montiere erst danach die passende Schienenlänge. Ziehe die M3-Schrauben kontrolliert bis zum von Leapers genannten Wert von 17,5 in-lb an; der beiliegende Inbusschlüssel misst dieses Drehmoment nicht.
Zwei weitere produktspezifische Nutzertipps
Kurze Seitenrails nicht automatisch spiegeln: Eine identische Slotposition links und rechts sieht ordentlich aus, muss ergonomisch aber nicht stimmen. Richte jede Seite nach dem tatsächlich bedienten Zubehör aus und dokumentiere die Slotnummer. So bleibt die Position nach einer Demontage nachvollziehbar.
Unterseite auf Anschlag und Auflage prüfen: Die lange 13-Slot-Schiene kann den Kontaktbereich der Unterstützungshand oder einer Auflage verändern. Prüfe vor der endgültigen Montage, ob Kanten, Schraubenköpfe und angebautes Zubehör beim normalen Griff oder beim Auflegen stören.
Passende aktive Alternativen und Ergänzungen
Technische Daten
| Modell |
MNT-P503 |
| Produktart |
Dreiteiliges Picatinny-Schienenset für G36 |
| Aufteilung |
zwei 7-Slot-Schienen links/rechts; eine 13-Slot-Schiene unten |
| Länge kurze Schiene |
3,87 Zoll / 98,3 mm |
| Länge lange Schiene |
6,09 Zoll / 154,69 mm |
| Höhe |
0,37 Zoll / 9,3 mm |
| Gewicht laut aktueller Modellseite |
36 g je kurze Schiene; 56 g lange Schiene |
| Material / Oberfläche |
6061-T6-Aluminium / eloxiert |
| Schraublöcher |
zwei je Schiene |
| Anzugsmoment |
17,5 in-lb für M3-Montageschrauben |
Lieferumfang
- zwei kurze 7-Slot-Picatinny-Schienen
- eine lange 13-Slot-Picatinny-Schiene
- M3-Befestigungsschrauben
- ein 3-mm-Inbusschlüssel
Schraubenzahl vor Bestellung bestätigen: Die aktuelle Leapers-Seite widerspricht sich intern: Der Übersichtstext nennt 7, die Teileliste 8 Schrauben. Deshalb wird hier keine exakte Schraubenzahl zugesagt. Plattform und weiteres Zubehör sind nicht enthalten.
FAQ
Welche Schiene gehört an welche Position?
Leapers ordnet die beiden kurzen 7-Slot-Schienen links und rechts sowie die lange 13-Slot-Schiene der Unterseite zu. Vor der Montage sollte die Position trotzdem am vorhandenen Handschutz geprüft werden.
Wie lang sind die drei Schienen?
Die kurzen Schienen sind jeweils 3,87 Zoll beziehungsweise 98,3 mm lang. Die lange Schiene misst 6,09 Zoll beziehungsweise 154,69 mm.
Welches Drehmoment nennt Leapers?
Für die M3-Montageschrauben nennt Leapers 17,5 in-lb. Der mitgelieferte 3-mm-Inbusschlüssel ist kein Drehmomentschlüssel.
Wie viele Schrauben werden geliefert?
Die aktuelle Leapers-Seite nennt widersprüchlich 7 Schrauben im Übersichtstext und 8 in der Teileliste. Eine exakte Anzahl wird deshalb nicht zugesagt und sollte vor der Bestellung bestätigt werden.
Kann das Set auf M-LOK oder KeyMod montiert werden?
Nicht direkt. Die Schienen sind für die vorgesehenen G36-Befestigungspunkte ausgelegt. Picatinny bezeichnet die äußere Zubehörschnittstelle, nicht die Verbindung zum Handschutz.
Ist das Set eine Optik-Top-Rail?
Nein. Es schafft Zubehörflächen links, rechts und unten am passenden G36-Handschutz. Für eine Optiklinie am Tragebügel ist die verlinkte Top-Rail die passendere Produktklasse.
