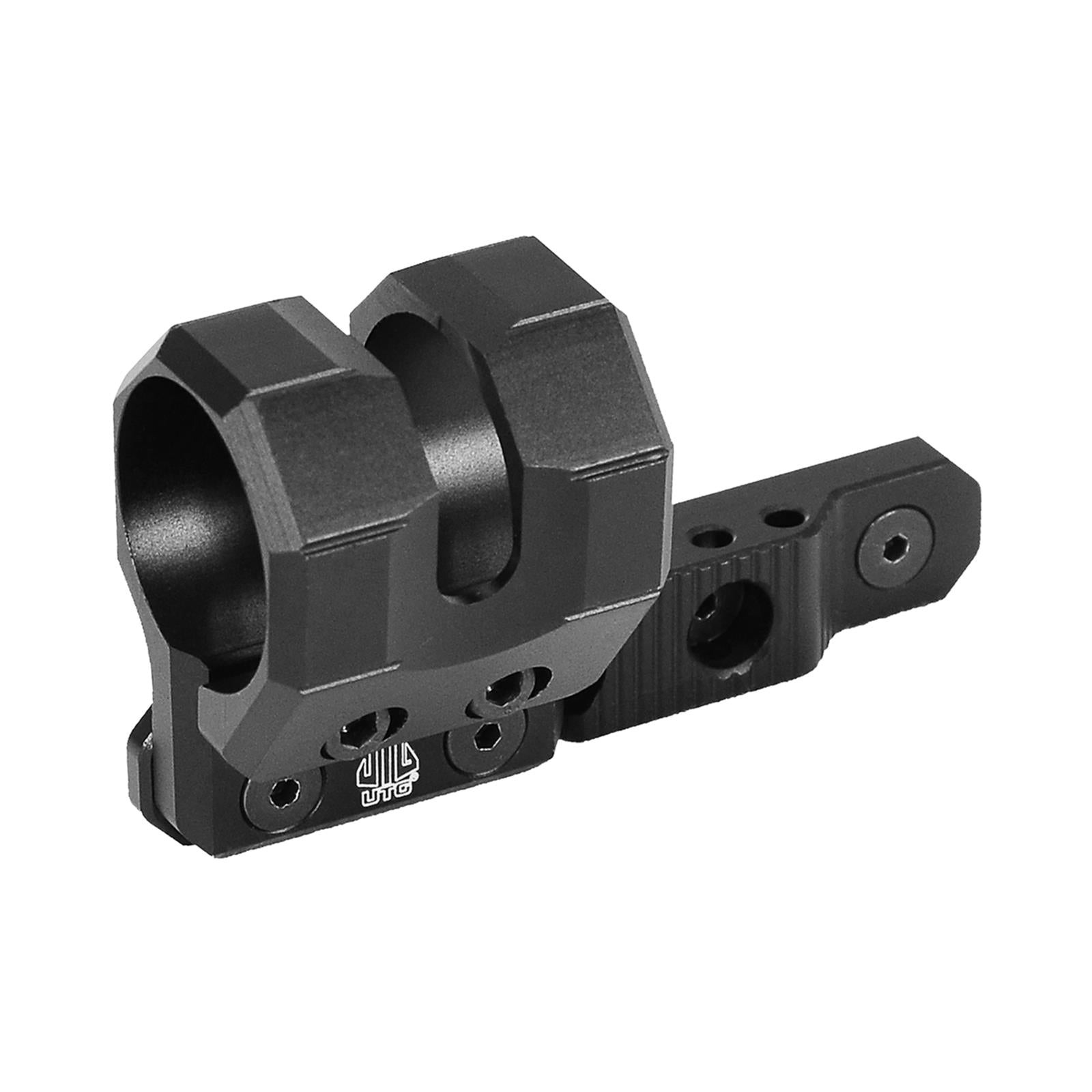

Eine Lampe am Handschutz braucht nicht nur den richtigen Ringdurchmesser, sondern vor allem die richtige Schnittstelle und genügend Freiraum. Diese seitlich versetzte Ringmontage wird wahlweise für M-LOK oder KeyMod angeboten. Beide Ausführungen nehmen Lampentuben mit 27 mm, 25,4 mm beziehungsweise 1 Zoll oder 20 mm Außendurchmesser auf.
Der abnehmbare Offset-Abschnitt erlaubt eine kurze oder weiter versetzte Anordnung. Die Lampe kann dadurch abhängig von Handschutz, Bedienelementen und gewünschter Griffposition vor, zurück, seitlich oder nach unten orientiert werden. Eine Taschenlampe gehört nicht zum Lieferumfang.
Die Variante entscheidet über die Montageschnittstelle
Die M-LOK-Ausführung RG-FL27MC wird direkt in einem M-LOK-Slot befestigt. Sie kommt mit den dafür vorgesehenen T-Nutensteinen, Schrauben und einem 1/8-Zoll-Innensechskantschlüssel. Die KeyMod-Ausführung RG-FL27KC nutzt dagegen KeyMod-Verriegelungsmuttern, passende Schrauben und einen 3/32-Zoll-Innensechskantschlüssel. Die Befestigungsteile der beiden Varianten sind nicht untereinander austauschbar.
Wer am Handschutz nur Picatinny oder Weaver zur Verfügung hat, benötigt eine andere Ringmontage oder einen geeigneten Schnittstellenadapter. Diese beiden Varianten werden nicht direkt auf eine Picatinny-Schiene geklemmt. Vor der Bestellung sollte deshalb nicht nur „Montage vorhanden“, sondern ausdrücklich „M-LOK“ oder „KeyMod“ am tatsächlichen Montageplatz geprüft werden.
Kaufgrenze Schnittstelle: M-LOK und KeyMod sehen ähnlich modular aus, arbeiten aber mit unterschiedlichen Nuten und Befestigungsteilen. Die gewählte Variante muss exakt zum Handschutz passen. Ein vorhandener M-LOK-Slot macht die KeyMod-Version nicht kompatibel und umgekehrt.
Drei Lampendurchmesser mit zwei Einlagen
Ohne Einlage nimmt der Ring einen Tubus mit 27 mm Außendurchmesser auf. Für 25,4 mm beziehungsweise 1 Zoll wird laut Herstellerkatalog die Einlage 2 verwendet. Für 20 mm werden Einlage 1 und Einlage 2 gemeinsam eingesetzt. Das Maß bezieht sich auf eine gerade, runde Klemmzone am Lampenkörper, nicht auf den Durchmesser von Lampenkopf, Endkappe oder Bedientaster.
Vor dem Festziehen muss die nutzbare Klemmzone geprüft werden. Ein konischer Gehäuseabschnitt, Kühlrippen, ein seitlicher Schalter oder ein überstehender Ladeanschluss kann trotz richtigem Nenndurchmesser stören. Die Ringposition sollte außerdem den Zugriff auf Tailcap, Schalter und Batteriefach erhalten.
Der UTG-Katalog nennt die Lampe LT-ELEDC01 mit 25,4 mm Tubus ausdrücklich als kompatibles Beispiel. Das belegt die Kombination mit Einlage 2, ist aber keine pauschale Freigabe für jede Lampe mit ähnlich wirkendem Gehäuse. Entscheidend bleiben der gemessene Außendurchmesser und eine ausreichend gerade Klemmfläche.
Kurzer Aufbau oder zusätzlicher Versatz
Der Offset-Abschnitt lässt sich entfernen. Bei der KeyMod-Ausführung nennt Leapers für den verlängerten Aufbau einen Vor-/Rückversatz von 1,83 Zoll; der Ring selbst liegt 1,12 Zoll vertikal beziehungsweise nach unten versetzt. Für M-LOK sind 1,60 Zoll Vor-/Rückversatz und ebenfalls 1,12 Zoll vertikaler beziehungsweise unterer Versatz angegeben.
Die Ringorientierung ist anpassbar. Das hilft, den Lichtkegel und den Schalterzugriff auf die eigene Handposition abzustimmen. Vor dem endgültigen Festziehen sollte die komplette Baugruppe trocken angesetzt werden: Reicht der Lampenkopf frei am Handschutz vorbei? Bleibt die Endkappe zugänglich? Kollidiert der Ring beim Greifen mit Fingern, Slingaufnahme oder weiterem Zubehör?
Bei den KeyMod-Längenangaben ist die aktuelle Herstellerseite intern widersprüchlich. Die Übersicht nennt 3,47 Zoll Gesamtlänge, während die Maßtabelle die Bezeichnungen der kurzen und verlängerten Konfiguration offenbar vertauscht und zusätzlich eine fehlerhafte Einheit ausgibt. Deshalb ordnen wir den einzelnen KeyMod-Konfigurationen keine ungesicherte Gesamtlänge zu. Für die konkrete Platzplanung ist die Montage am eigenen Handschutz maßgeblich.
Drehmomente: Variante und Railmaterial beachten
Für M-LOK stimmen aktuelle Produktseite und Anleitung überein: Leapers nennt 35 in-lbs bei einer Metallmontage auf einer Metallschiene und 15 in-lbs auf einer Polymerschiene. Der T-Nutenstein muss nach dem Anziehen quer zum Slot stehen. Sitzt er längs, ist die Montage nicht korrekt verriegelt.
Die aktuellen Herstellerunterlagen widersprechen sich beim KeyMod-Drehmoment. Die konkrete Produktseite nennt 25 in-lbs an der KeyMod-Schraube. Die aktuelle KeyMod-Anleitung nennt dagegen 30 in-lbs für Metallzubehör auf Metallschiene und 15–20 in-lbs bei der Montage auf einer Polymerschiene. Wegen dieses Widerspruchs gibt es hier keinen universellen Einzelwert. Maßgeblich sind die aktuelle Unterlage zur tatsächlich gelieferten Ausführung und das Material des Handschutzes; bei Unsicherheit sollte ein qualifizierter Büchsenmacher montieren.
Für die Ringschraube der KeyMod-Ausführung nennt die Produktseite separat 12 in-lbs. Dieser Wert darf nicht mit dem Drehmoment der Schnittstellenschraube verwechselt werden. Für den M-LOK-Ring nennt die geprüfte Produktseite keinen entsprechenden separaten Ringschraubenwert, daher wird dafür keiner ergänzt.
Unsere Einschätzung
Die Montage ist besonders dann sinnvoll, wenn eine vorhandene Lampe mit einem der drei belegten Tubusdurchmesser nah am M-LOK- oder KeyMod-Handschutz platziert werden soll. Die abnehmbare Verlängerung und die drehbare Ringausrichtung bieten mehr Spielraum als ein starrer, mittig sitzender Ring.
Die Flexibilität ersetzt keine Kompatibilitätsprüfung. Handschutzsystem, Tubusmaß, Klemmzone, Lampenkopf, Schalterposition und benötigter Freiraum müssen gemeinsam passen. Wer nur nach „1-Zoll-Lampe“ auswählt, kann an einem konischen Gehäuse, einem blockierten Schalter oder der falschen Railvariante scheitern.
Auch beim Gewicht unterscheiden sich die Varianten. Leapers nennt für KeyMod 76,5 g im verlängerten und 51 g im kurzen Aufbau. Die europäische Übersicht nennt dafür zusätzlich 3 oz, ohne die Konfiguration sauber zuzuordnen. Für M-LOK nennt Leapers 85 g, UTG Taiwan 85,1 g. Die Werte bleiben deshalb quellen- und konfigurationsgetrennt; ein Versand- oder Paketgewicht wird daraus nicht abgeleitet.
Kaufen oder nicht kaufen?
Kaufen, wenn: der Handschutz die gewählte M-LOK- oder KeyMod-Schnittstelle besitzt, die Lampe eine gerade Klemmzone mit 27 mm, 25,4 mm beziehungsweise 1 Zoll oder 20 mm Außendurchmesser hat und Lampenkopf, Schalter sowie Endkappe im geplanten Aufbau frei bleiben.
Nicht kaufen, wenn: ausschließlich Picatinny oder Weaver ohne passenden Übergang vorhanden ist, die Lampe nur an einem konischen oder gerippten Abschnitt geklemmt werden könnte, ein anderer Tubusdurchmesser vorliegt oder eine Lampe samt Montage erwartet wird.
Ausbilder-Tipp
Erst die Bedienung, dann die endgültige Schraubensicherung: Den entladenen und gesicherten Aufbau in Anschlag bringen und mit normalem Stützhandgriff prüfen, ob Schalter, Tailcap und Slingaufnahme erreichbar bleiben. Danach die Lampe in mehreren sicheren Anschlagpositionen testen. Erst wenn die Hand weder Ring noch Lampenkopf unbeabsichtigt belastet, die Montage nach der passenden Herstellerangabe final anziehen und den Sitz markieren.
Zwei weitere produktspezifische Nutzertipps
T-Nut beziehungsweise KeyMod-Mutter optisch kontrollieren: Vor jeder Nutzung prüfen, ob das Befestigungsteil korrekt hinter dem Slot verriegelt ist und die Markierung am Schraubenkopf nicht gewandert ist. Ein angezogen wirkender Schraubenkopf allein beweist noch keinen formschlüssigen Sitz.
Wärme und Batteriewechsel mitdenken: Zwischen Lampenkopf und Handschutz ausreichend Abstand lassen und vor dem Festziehen einen vollständigen Batteriewechsel durchspielen. Eine kompakte Position hilft wenig, wenn die Endkappe nur nach Demontage der gesamten Halterung erreichbar ist.
Passende aktive Produkte im Shop
Die folgenden Links wurden live als aktiv und im Onlineshop veröffentlicht geprüft. Sie sind Alternativen oder passende Systembausteine, keine automatisch notwendigen Bestandteile.
Technische Daten
| Herstellermodelle |
RG-FL27MC für M-LOK; RG-FL27KC für KeyMod |
| Produktart |
seitlich versetzte Lampen-Ringmontage ohne Lampe |
| Material und Oberfläche |
Aluminium, mattschwarz eloxiert |
| Tubus ohne Einlage |
27 mm |
| Tubus mit Einlage 2 |
25,4 mm / 1 Zoll |
| Tubus mit Einlage 1 und 2 |
20 mm |
| M-LOK-Versatz |
1,60 Zoll vor/zurück; 1,12 Zoll vertikal/nach unten |
| KeyMod-Versatz |
1,83 Zoll vor/zurück; 1,12 Zoll vertikal/nach unten |
| M-LOK-Maße laut Leapers |
88,1 mm lang, 33 mm breit, 52 mm hoch |
| M-LOK-Gewicht |
85 g laut Leapers; 85,1 g laut UTG Taiwan |
| KeyMod-Gewicht |
76,5 g verlängert; 51 g kurz laut Leapers; UTG Europe nennt zusätzlich 3 oz ohne eindeutige Konfigurationszuordnung |
| M-LOK-Drehmoment |
35 in-lbs Metall auf Metall; 15 in-lbs auf Polymer |
| KeyMod-Drehmoment |
widersprüchlich: Produktseite 25 in-lbs; Anleitung 30 in-lbs Metall auf Metall und 15–20 in-lbs auf Polymer |
| KeyMod-Ringschraube |
12 in-lbs laut aktueller Produktseite |
Lieferumfang
- eine Ringmontage in der gewählten Variante M-LOK oder KeyMod
- zwei Polymer-Einlagen für die belegten Tubusdurchmesser
- variantenpassende Schrauben und Verriegelungsteile
- 1/8-Zoll-Innensechskantschlüssel bei M-LOK oder 3/32-Zoll-Innensechskantschlüssel bei KeyMod
Lampe, Waffe, Handschutz, Picatinny-Adapter und weiteres Zubehör sind nicht enthalten. Die Auswahl im Shop bestimmt, welche der beiden Schnittstellenausführungen geliefert wird.
FAQ
Welche Variante passt auf einen M-LOK-Handschutz?
Dafür ist RG-FL27MC vorgesehen. Sie wird mit M-LOK-T-Nutensteinen und passenden Schrauben geliefert. Die KeyMod-Ausführung verwendet ein anderes Verriegelungssystem und ist nicht austauschbar.
Wie wird eine Lampe mit 25,4 mm beziehungsweise 1 Zoll eingesetzt?
Für dieses Tubusmaß wird laut Herstellerkatalog Einlage 2 verwendet. Der Lampenkörper braucht trotzdem eine gerade, runde Klemmzone; ein konischer Abschnitt oder ein Bedienelement darf nicht im Ring liegen.
Ist eine Lampe im Lieferumfang enthalten?
Nein. Geliefert werden die ausgewählte Ringmontage, zwei Einlagen, die variantenpassenden Befestigungsteile und der dazugehörige Innensechskantschlüssel. Die Lampe muss separat vorhanden sein.
Kann die Montage direkt auf Picatinny oder Weaver befestigt werden?
Nein. Die angebotenen Varianten sind für M-LOK oder KeyMod ausgelegt. Für eine Picatinny-/Weaver-Schiene wird eine andere Ringmontage oder ein geeigneter Übergang benötigt.
Welches Drehmoment gilt für die KeyMod-Ausführung?
Die aktuellen Unterlagen widersprechen sich: Die Produktseite nennt 25 in-lbs an der KeyMod-Schraube, die Anleitung 30 in-lbs bei Metall auf Metall und 15–20 in-lbs auf Polymer. Deshalb muss die zum gelieferten Teil und Railmaterial passende aktuelle Unterlage verwendet werden.
Warum werden für die beiden Varianten unterschiedliche Gewichte genannt?
M-LOK und KeyMod verwenden verschiedene Befestigungsteile; bei KeyMod kommt zusätzlich die kurze oder verlängerte Konfiguration hinzu. Die Herstellerwerte werden deshalb getrennt ausgewiesen und nicht zu einem vermeintlich einheitlichen Wert vermischt.
