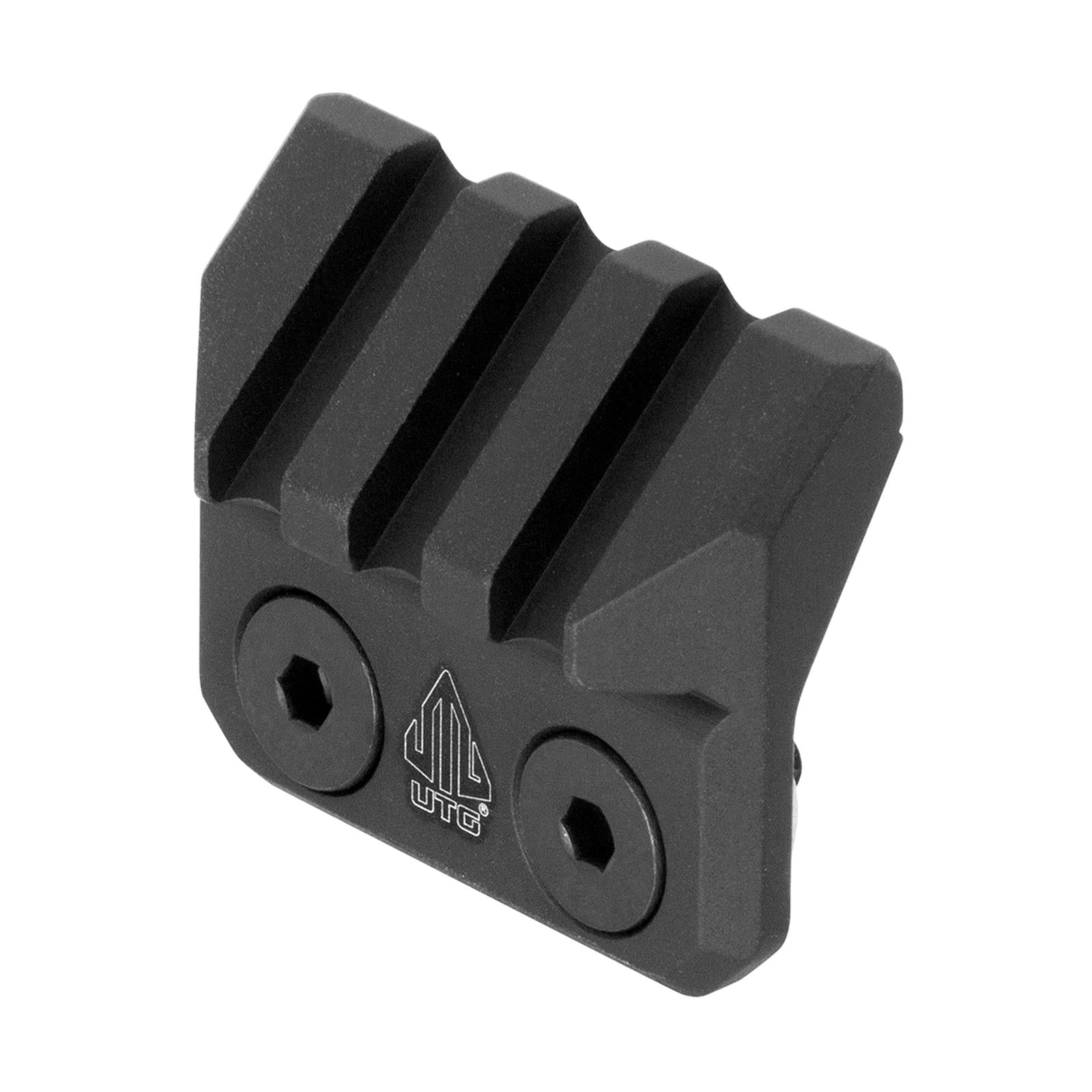

Wenn eine Lampe oder ein anderes kompaktes Picatinny-Zubehör nicht oben auf dem Handschutz sitzen soll, schafft dieser Winkeladapter einen kurzen Montageplatz dicht an der Laufachse. Das Modell MT-MP45 wird direkt an M-LOK befestigt und setzt drei Picatinny-Slots auf die 11- oder 1-Uhr-Position. Damit bleibt die obere Schiene frei, während Bedienelemente näher an die Stützhand rücken können.
Der Einsatz ist klar umrissen: Die Montage übersetzt M-LOK in eine kurze, angewinkelte Picatinny-Schnittstelle. Sie ist weder eine lange Rail Section noch eine komplette Lampenhalterung. Ob der Aufbau wirklich passt, entscheidet sich an M-LOK-Slot, Zubehörfuß, benötigter Slotlänge und dem Freiraum zwischen Zubehör, Handschutz und Hand.
Was der Winkel in der Praxis verändert
UTG sieht die Positionierung auf 11 oder 1 Uhr an den meisten geeigneten Handschützen vor. Das ist vor allem für kompakte Lampen, Schalter oder kleine Optiken interessant, die in einer geraden 12-Uhr-Position die Sichtlinie, eine vorhandene Optik oder die Bedienung stören würden. Der Winkel allein garantiert jedoch keine ergonomische Lösung: Größe und Form des montierten Zubehörs bestimmen, ob Schalter und Gehäuse frei bleiben.
Die drei Picatinny-Slots begrenzen die nutzbare Auflage bewusst. Ein kurzer Zubehörfuß kann davon profitieren; eine lange oder mehrteilige Klemme benötigt möglicherweise mehr Schienenlänge. Vor dem Kauf sollte deshalb die tatsächliche Klemmlänge des Zubehörs geprüft werden, nicht nur die Angabe „Picatinny-kompatibel“.
Spacer einsetzen oder weglassen?
Zum Lieferumfang gehört ein abnehmbarer M-LOK-Spacer. Ohne ihn sitzt der Adapter näher am Handschutz und hält den Aufbau schlank. Mit Spacer wächst der Abstand, was bei breiten Handschutzprofilen, größeren Lampenköpfen oder vorstehenden Bedienelementen die nötige Freigängigkeit schaffen kann.
Der Spacer ist keine pauschale Verbesserung. Mehr Abstand kann den Zugriff erleichtern, vergrößert aber zugleich den seitlichen Aufbau und verändert den Hebel auf die Befestigung. Sinnvoll ist die Konfiguration, bei der Zubehörkörper, Schalter und Stützhand ausreichend Platz haben, ohne unnötig weit nach außen zu wandern.
Kaufgrenze Bauraum: M-LOK am Handschutz und Picatinny am Zubehör sind notwendig, aber noch nicht ausreichend. Die Kombination muss mit oder ohne Spacer kollisionsfrei sitzen. Besonders Lampenkopf, Schalter, Slingaufnahme und Griffbereich vor dem Kauf gemeinsam betrachten.
Montage nach Herstelleranleitung
Die beiden M-LOK-Schrauben werden so vorbereitet, dass zwischen Schraubenkopf beziehungsweise Zubehör und T-Nut genügend Abstand für das Einsetzen in den Slot bleibt. Anschließend wird die Montage vollständig in den gewünschten M-LOK-Slot gesetzt. Beim Anziehen müssen sich die T-Nuten hinter der Schiene quer zum Slot ausrichten. Bleiben sie längs stehen, ist die Verbindung nicht korrekt verriegelt.
UTG unterscheidet das Anzugsdrehmoment nach dem Material der Schiene: Für die Montage von Metallzubehör auf einer Metallschiene nennt die Anleitung 35 in-lbs; bei einer Polymerschiene sind es 15 in-lbs. Diese Werte gehören zur M-LOK-Befestigung und dürfen nicht blind auf Schrauben des später montierten Picatinny-Zubehörs übertragen werden.
Nach dem Anziehen sollte die Position jeder T-Nut kontrolliert werden. Eine einfache Referenzmarkierung an Schraubenkopf und Montage hilft später zu erkennen, ob sich die Verbindung bewegt hat. Nach der ersten Nutzung ist eine erneute Sicht- und Sitzkontrolle sinnvoll.
Material, Konturen und reales Gewicht
Der Hersteller fertigt die Montage aus 6061-T6-Aluminium und gibt eine mattschwarz eloxierte Oberfläche an. Entgratete Ecken, ausgekehlte Slots und abgerundete Konturen sollen scharfe Kontaktstellen am kompakten Aufbau vermeiden. Die Länge beträgt 1,6 Zoll beziehungsweise 40 mm.
Bei der Gewichtsangabe besteht auf den aktuellen Herstellerseiten ein sichtbarer Umrechnungswiderspruch. Leapers nennt ohne Spacer 0,7 oz beziehungsweise 21 g. Für die Konfiguration mit Spacer zeigt die aktuelle Leapers-Seite 1,1 oz zusammen mit 24 g; diese Paarung ist rechnerisch nicht stimmig. UTG Taiwan nennt für dieselbe Konfiguration 1,1 oz beziehungsweise 31,2 g und liefert damit die konsistente Umrechnung. Deshalb werden hier 21 g ohne Spacer und 31,2 g mit Spacer ausgewiesen; 24 g wird nicht als belastbarer Produktwert übernommen.
Unsere Einschätzung
Die Stärke des MT-MP45 liegt in einer sehr bestimmten Aufgabe: Ein kleines Picatinny-Zubehörteil wird vom oberen Bereich weg und näher an eine seitliche Bedienposition gesetzt. Das kann einen aufgeräumten Handschutz und einen kurzen Weg zum Lampenschalter ermöglichen, ohne eine lange Zusatzschiene zu montieren.
Die kurze Aufnahme setzt dem Aufbau zugleich eine vernünftige Grenze. Große Optiken, lange Klemmfüße oder schweres Zubehör gehören nur dann darauf, wenn der Zubehörhersteller die Befestigung auf drei Slots erlaubt und der gesamte Aufbau ausreichend frei bleibt. Wer mehr Montagefläche oder eine gerade Position braucht, sollte eine längere M-LOK-Picatinny-Schiene wählen.
Kaufen oder nicht kaufen?
Kaufen, wenn: der Handschutz einen passenden M-LOK-Slot besitzt, ein kurzes Picatinny-Zubehörteil auf drei Slots sicher befestigt werden kann und eine 11- oder 1-Uhr-Position den Zugriff verbessert. Der Spacer muss für den eigenen Handschutz und den Zubehörkörper eine kollisionsfreie Konfiguration ermöglichen.
Nicht kaufen, wenn: nur KeyMod, Weaver ohne bestätigte Picatinny-Kompatibilität oder eine geschlossene Handschutzfläche vorhanden ist, eine lange Schienenstrecke benötigt wird, eine werkzeuglose Schnellabnahme erwartet wird oder das Zubehör trotz Spacer mit Hand, Schalter, Slingaufnahme oder Sichtlinie kollidiert.
Ausbilder-Tipp
Bedienposition vor dem Drehmoment festlegen: Am entladenen und gesicherten Aufbau die Montage zunächst nur handfest auf 11 und 1 Uhr testen. Den normalen Stützhandgriff, Anschlagwechsel und die Bedienung des Zubehörs durchspielen. Erst die ergonomisch saubere Seite wählen, dann T-Nutenstellung und materialgerechtes Drehmoment kontrollieren.
Zwei weitere produktspezifische Nutzertipps
Spacer als Kollisionswerkzeug behandeln: Zuerst ohne Spacer ansetzen. Nur wenn Lampenkopf, Schaltergehäuse oder Handschutzprofil zu wenig Freiraum lassen, den Spacer ergänzen. So bleibt der Aufbau so nah und leicht wie möglich.
Drei Slots vollständig planen: Den Picatinny-Fuß vorab messen und so platzieren, dass die Klemme vollständig trägt und die Befestigungsschraube erreichbar bleibt. Ein Fuß, der über die kurze Schiene hinausragt oder nur teilweise greift, ist keine saubere Lösung.
Passende aktive Produkte im Shop
Diese Links wurden live als aktiv und im Onlineshop veröffentlicht geprüft. Sie zeigen zwei unterschiedliche Alternativen für Lampenaufbauten und sind keine automatisch erforderlichen Bestandteile.
Technische Daten
| Herstellermodell |
MT-MP45 |
| Adaptertyp |
M-LOK auf angewinkelte Picatinny-Aufnahme |
| Position |
11 oder 1 Uhr |
| Picatinny-Slots |
3 |
| Material |
6061-T6-Aluminium |
| Oberfläche |
mattschwarz eloxiert |
| Länge |
1,6 Zoll / 40 mm |
| Gewicht ohne Spacer |
0,7 oz / 21 g laut Leapers |
| Gewicht mit Spacer |
1,1 oz / 31,2 g laut UTG Taiwan; die aktuelle Leapers-Seite koppelt 1,1 oz widersprüchlich an 24 g |
| Drehmoment auf Metallschiene |
35 in-lbs laut UTG-M-LOK-Anleitung |
| Drehmoment auf Polymerschiene |
15 in-lbs laut UTG-M-LOK-Anleitung |
| Schnellspannfunktion |
nein |
Lieferumfang
- eine angewinkelte M-LOK-Picatinny-Montage MT-MP45
- ein abnehmbarer M-LOK-Spacer
- zwei M-LOK-Schrauben #10-24
- ein 1/8-Zoll-Innensechskantschlüssel
Lampe, Optik, weiteres Picatinny-Zubehör, Waffe und Handschutz sind nicht enthalten.
FAQ
Kann die Montage direkt an KeyMod befestigt werden?
Nein. Das Modell MT-MP45 ist für M-LOK ausgelegt. Für KeyMod wird eine ausdrücklich dafür konstruierte Montage benötigt; die Schnittstellen sind nicht austauschbar.
Wofür wird der mitgelieferte Spacer verwendet?
Er vergrößert den Abstand zum Handschutz, wenn dessen Profil oder ein breiter Zubehörkörper mehr Freiraum benötigt. Ohne Spacer bleibt der Aufbau schlanker und näher am Handschutz.
Reichen drei Picatinny-Slots für jedes Zubehörteil?
Nein. Der Klemmfuß muss vollständig und nach Vorgabe des Zubehörherstellers auf der kurzen Aufnahme sitzen. Lange oder mehrteilige Klemmen können eine längere Rail Section verlangen.
Welches Drehmoment gilt bei einem Polymerhandschutz?
Die UTG-M-LOK-Anleitung nennt 15 in-lbs auf einer Polymerschiene. Für Metallzubehör auf einer Metallschiene nennt sie 35 in-lbs. Die Schrauben des später montierten Picatinny-Zubehörs folgen dessen eigener Anleitung.
Wie schwer ist die Montage mit Spacer?
UTG Taiwan nennt 1,1 oz beziehungsweise 31,2 g. Die aktuelle Leapers-Seite zeigt zwar ebenfalls 1,1 oz, koppelt dies aber widersprüchlich an 24 g; deshalb wird der konsistente Taiwan-Wert verwendet.
Ist die Montage werkzeuglos abnehmbar?
Nein. UTG Taiwan führt das Modell nicht als Schnellspannmontage. Für Einbau und Demontage werden die M-LOK-Schrauben mit dem passenden Innensechskantschlüssel gelöst beziehungsweise angezogen.
