Vortex · Cantilever · 1 Zoll

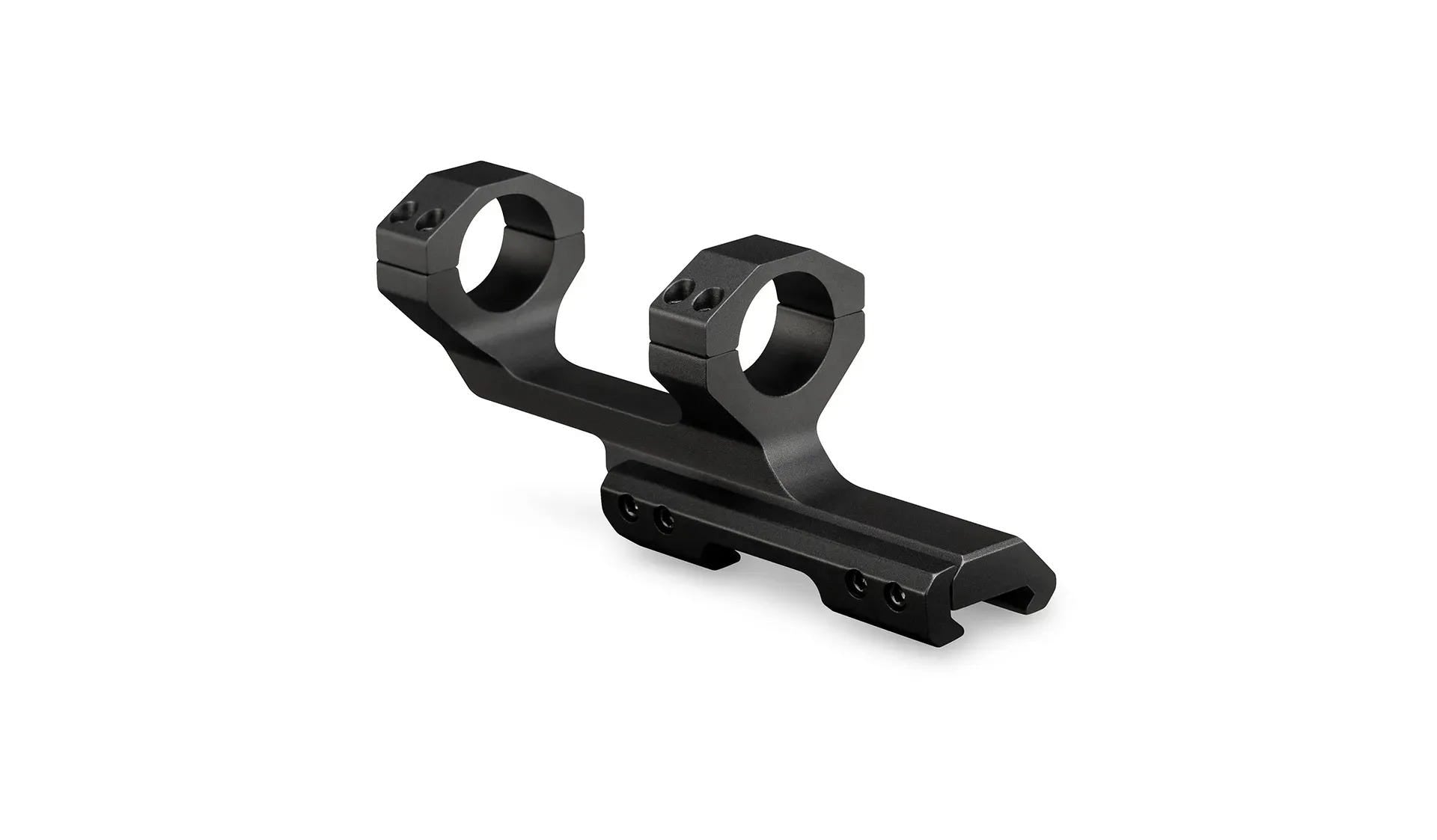

3 Zoll Offset für 1-Zoll-ZielfernrohreDie Vortex Cantilever Ring Mount CM-103 ist eine einteilige Montage für Zielfernrohre mit 1 Zoll / 25,4 mm Mittelrohr. Der 3 Zoll / 7,62 cm Offset versetzt die Optik nach vorn und schafft damit Spielraum für die gewünschte Augenposition auf einer Picatinny-Plattform.
Der entscheidende Kaufpunkt ist die Kombination aus Rohrdurchmesser, vorhandener Schiene und benötigtem Offset.
Unsere ehrliche Einordnung
Eine Cantilever-Montage ist besonders dann sinnvoll, wenn die Optik weiter vorn sitzen muss, ohne die Klemmfläche ebenfalls nach vorn zu verlagern. Bei 1-Zoll-Optiken ist die CM-103 eine klare, spezialisierte Lösung. Für 30-mm- oder 34-mm-Rohre ist sie schlicht die falsche Größe.
Passt gut, wenn …… dein Zielfernrohr ein 1-Zoll-/25,4-mm-Mittelrohr hat und du auf Picatinny zusätzlichen Vorversatz brauchst.
… Augenabstand und Position der Optik mit normalen Einzelringen nicht sauber zusammenpassen.
Passt eher nicht, wenn …… dein Glas 30 oder 34 mm Mittelrohr besitzt.
… deine Plattform keinen passenden Picatinny-Montagebereich bietet oder du gar keinen Vorversatz benötigst.
Merkmale mit Praxiswirkung
3 Zoll Offset7,62 cm Vorversatz geben mehr Freiheit bei der Positionierung des Zielfernrohrs und damit beim Augenabstand.
1-Zoll-Ringe25,4 mm müssen exakt zum Mittelrohr passen. Rohrdurchmesser sind nicht untereinander austauschbar.
Einteilige BauformRingposition und Basis bilden eine feste Einheit. Das vereinfacht den Aufbau, reduziert aber die Freiheit gegenüber zwei einzeln positionierbaren Ringen.
Picatinny-orientiertDie Montage ist für entsprechende Schienensysteme gedacht. Vorher verfügbare Slots und Position am System prüfen.
Grenzen & Fehlkauf vermeiden
1 Zoll ist nicht 30 mm. Schon dieser Größenunterschied macht die Montage inkompatibel. Zusätzlich vor dem Kauf prüfen, ob 3 Zoll Offset tatsächlich zum Augenabstand, zur Schienenlänge und zur Bauform deines Zielfernrohrs passen.
Technische Daten mit Praxisdeutung
Rohrdurchmesser1 Zoll / 25,4 mm – kaufentscheidendes Maß für die Ringpassung.
Offset3 Zoll / 7,62 cm – verschiebt die Optik deutlich nach vorn.
BauartEinteilige Cantilever-Zielfernrohrmontage für Picatinny-Anwendungen.
IdentifikationVortex CM-103 – Modellcode dezent zur eindeutigen Zuordnung.
Lieferumfang
1 × Vortex Cantilever Ring Mount CM-103 für 1-Zoll-Mittelrohr mit 3-Zoll-Offset. Zielfernrohr und weitere Anbauteile sind nicht Bestandteil des Angebots.
Sichere Montage
Nur an entladener, gesicherter Ausrüstung montieren. Rohrdurchmesser und Schiene vorab prüfen, Ringe gleichmäßig und spannungsfrei anlegen und ausschließlich die vorgesehenen Schrauben sowie Hersteller-Drehmomente verwenden. Nach Montage Augenabstand, Freigängigkeit und festen Sitz kontrollieren.
FAQ
Passt die Montage auf ein 30-mm-Zielfernrohr?
Nein. Diese Ausführung ist für 1 Zoll beziehungsweise 25,4 mm Mittelrohr ausgelegt.
Was bedeutet 3 Zoll Offset?
Die Ringposition wird gegenüber der Basis um rund 7,62 cm nach vorn versetzt. Das hilft bei der Positionierung des Zielfernrohrs und beim Augenabstand.
Ist das Zielfernrohr enthalten?
Nein. Angeboten wird die Montage.
Black Raptor · Kaufentscheidung
Die richtige Lösung, wenn 1 Zoll und 3 Zoll Offset genau zu deinem Aufbau passen. Rohrmaß und benötigten Vorversatz zuerst prüfen – dann ist die Auswahl eindeutig.
