Die ZCO ACRO Adapter Rail 400-0815 ist die richtige Wahl, wenn an einer ausdrücklich passenden ZCO-Indexaufnahme ein Reflexvisier mit ACRO-Schnittstelle direkt – ohne Picatinny-Zwischenadapter – angebunden werden soll. Diese Ausführung ist FDE; Montagegegenstelle und Gerätefuß müssen vor der Bestellung eindeutig bestätigt sein.
Bestellentscheidung in 30 Sekunden
-
Wählen: wenn die vorhandene ZCO-Montage die dafür vorgesehene Index-Gegenstelle besitzt und das Zusatzvisier einen passenden ACRO-Fuß hat.
-
Nicht wählen: wenn eine Picatinny-Schiene, ein vollständiger Montagering oder ein Slim-Line-Ringoberteil benötigt wird.
-
Farbvariante: FDE; die Schwester-Ausführung 400-0814 hat dieselbe bestätigte Geometrie in Schwarz.
Offizielle ZCO-Daten
| Hersteller / MPN |
Zero Compromise Optic / 400-0815 |
| Bauart |
ACRO-Aufsatz für ZCO-Indexaufnahme |
| Visierschnittstelle |
ACRO |
| Farbe |
FDE |
| Zeichnungsmaß A |
46 mm |
| Zeichnungsmaß B |
80 mm |
| Zeichnungsmaß C |
20 mm |
| Zeichnungsmaß D |
10 mm |
| Gewicht |
27 g |
| Werkstoff |
EN AW-7075 |

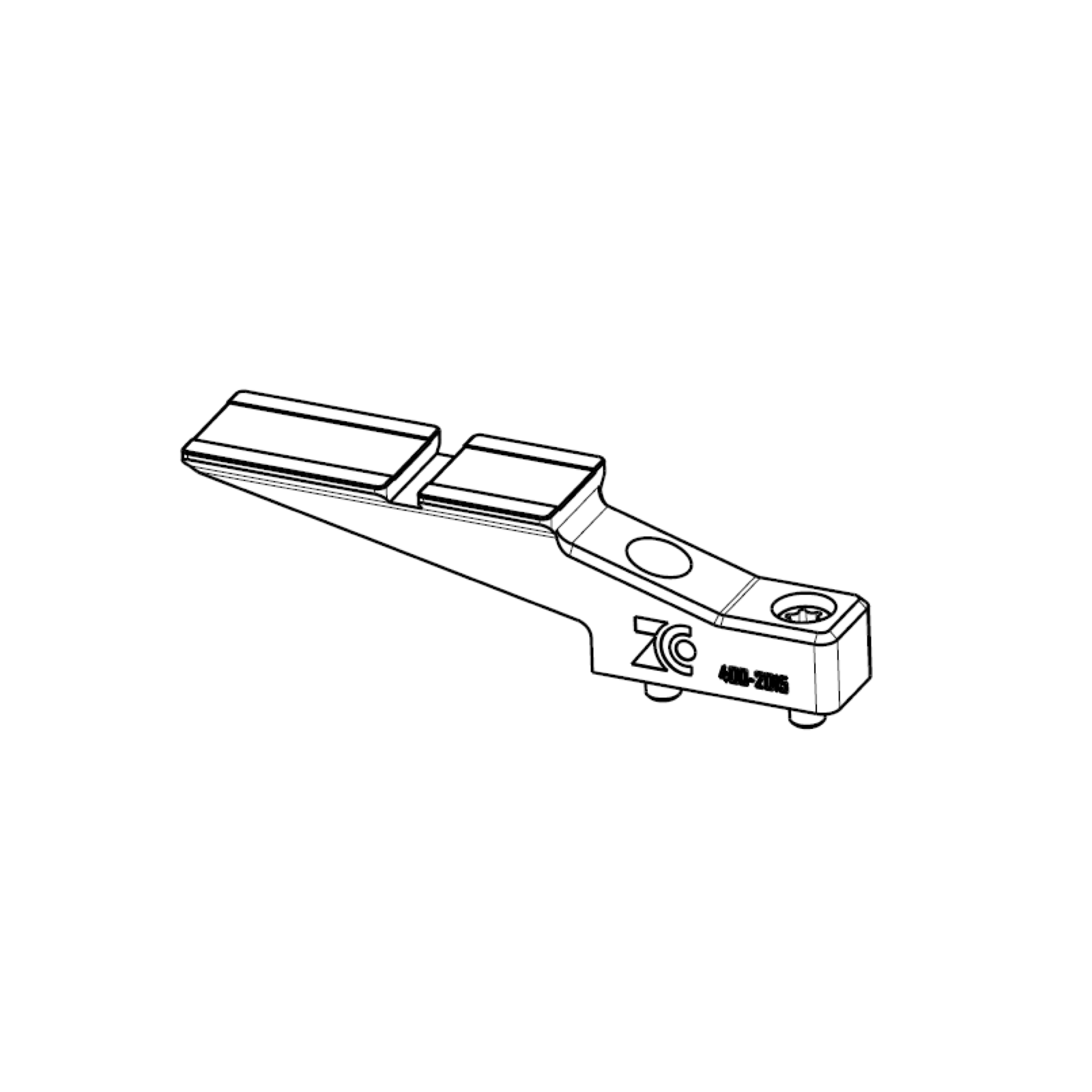

Die Maße stammen aus der offiziellen ZCO-Zeichnung „Acro Rail“, Stand 31.03.2026. A–D werden bewusst als Zeichnungsmaße angegeben, damit keine frei interpretierte Einbauhöhe versprochen wird.
Welche ACRO-Lösung passt?
| Artikel |
ZCO-Gegenstelle |
Farbe |
Wann wählen? |
| 400-0814 |
Index-Aufnahme für ACRO Rail |
Schwarz |
Direkter ACRO-Aufsatz an bestätigter Index-Gegenstelle |
| 400-0815 |
Index-Aufnahme für ACRO Rail |
FDE |
Wie 400-0814, aber FDE |
| 400-2010 |
Bestätigte reguläre ZCO-Ring-Cap-Gegenstelle |
Schwarz |
ACRO-Schnittstelle als Ringoberteil, nicht Slim-Line |
| 400-2179 |
ZCO Slim-Line, 36-mm-Ringgeometrie |
Schwarz |
Direktes ACRO-Ringoberteil für Slim-Line |
| 400-2183 |
ZCO Slim-Line, 36-mm-Ringgeometrie |
FDE |
Wie 400-2179, aber FDE |
ACRO Rail, Ring Cap oder Picatinny?
| Lösung |
Geräteschnittstelle |
Voraussetzung |
| ACRO Rail 400-0815 |
ACRO direkt |
Passende ZCO-Indexaufnahme |
| ACRO Ring Cap |
ACRO direkt |
Passende reguläre oder Slim-Line-Ringgegenstelle |
| Picatinny-Aufsatz |
Picatinny |
Passende ZCO-Aufnahme plus separate Gerätehalterung |
Vier Passungen müssen gleichzeitig stimmen
-
ZCO-System: Montagefamilie und Generation identifizieren.
-
Gegenstelle: die Index-Aufnahme muss für diese ACRO Rail vorgesehen sein.
-
Gerätefuß: „ACRO-kompatibel“ anhand der konkreten Herstellerangabe des Reflexvisiers prüfen.
-
Freigang: Türme, Verstellringe, Bedienelemente, Sichtkegel und Auswurf-/Ladebereich dürfen nicht kollidieren.
Grenzen und Lieferumfang
Die Rail erhöht nicht die optische Leistung des Zielfernrohrs und ersetzt weder eine Picatinny-Schiene noch ein Ringoberteil. Sie ist kein Universaladapter allein aufgrund der Bezeichnung ACRO. Geliefert wird 1 × ZCO ACRO Adapter Rail FDE, 400-0815. Reflexvisier, Zielfernrohr und vollständige ZCO-Montage sind nicht enthalten; Schrauben oder weitere Kleinteile nur, wenn sie im konkreten Lieferangebot ausdrücklich ausgewiesen sind.
Montagehinweis
Nur die für die bestätigte Kombination freigegebenen Schrauben, Sicherungsmittel, Reihenfolge und Drehmomente verwenden. Nach jedem Eingriff Sitz, Freigang und Nullpunktlage beider Optiken kontrollieren.
