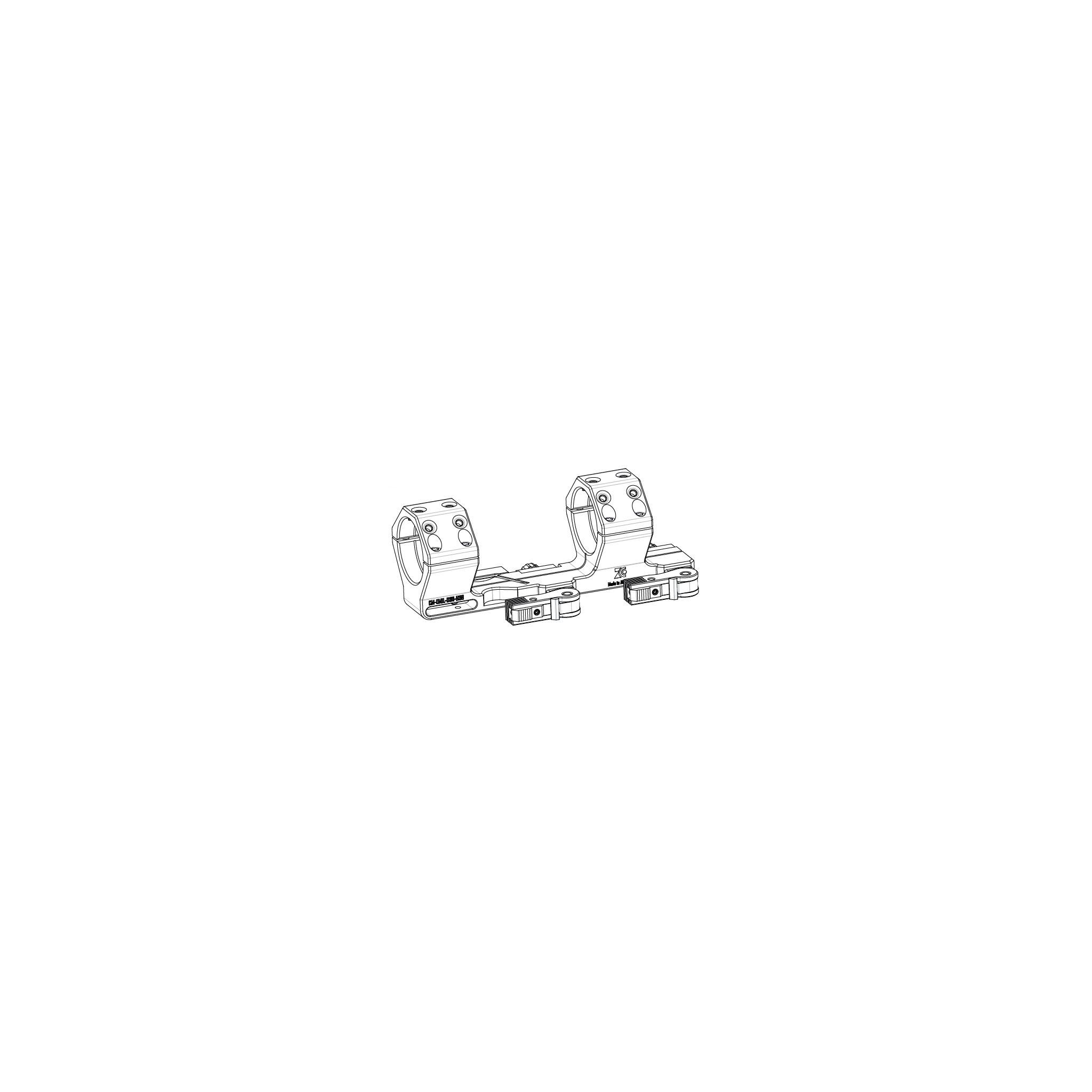

ZCO 400-0637 ist die Schwarz-Ausführung der Cantilever QT-Montage für Zielfernrohre mit 36-mm-Mittelrohr. Ihre Cantilever-Geometrie verlagert die Ringposition gegenüber einer direkten Blockmontage nach vorn und schafft damit gezielt Spielraum für Augenabstand und Schienenposition. Diese Variante kombiniert 0 MIL / 0 MOA, 38 mm Achshöhe und eine QT-Schnellspannung für Picatinny.
Welche ZCO Cantilever-Montage passt?
Drei Entscheidungen, die getrennt geprüft werden
-
Cantilever oder Block: Cantilever verändert die Längsposition der Ringe. Wenn kein Vorversatz erforderlich ist, ist die Blockmontage 400-0645 die direktere Gegenoption.
-
Fest oder QT: Die feste Ausführung ist leichter; QT ergänzt dieselbe Grundgeometrie um die ZCO-Schnellspannung. Eine pauschale Wiederkehrgenauigkeit für jede Schiene und Montagefolge wird nicht zugesichert.
-
0 oder 6 MIL: Die Vorneigung betrifft das Winkelbudget, nicht den Vorversatz. Die 0-MIL-Ausführung fügt der vorhandenen Picatinny-Basis keine weitere Vorneigung hinzu. Sie ist die neutrale Wahl, wenn Basisneigung, Nullentfernung und verfügbarer Höhenverstellweg bereits zum vorgesehenen Einsatz passen.
Technische Daten laut ZCO
| Herstellernummer |
400-0637 |
| Bauart / Klemmung |
Cantilever QT; QT-Schnellspannung für Picatinny |
| Mittelrohr / Schnittstelle |
36 mm / Picatinny |
| Achshöhe |
38 mm ab Schienenoberkante |
| Vorneigung |
0 MIL / 0 MOA |
| Abmessungen |
161 mm lang; 54 mm breit; 67 mm hoch |
| Ringbreiten / Abstand |
je 30 mm; 73 mm Abstand zwischen den Ringauflagen |
| Gewicht |
380 g; 390 g mit klappbarer Libelle |
| Material |
EN AW-7075 Aluminium |
| Ausstattung |
klappbare Libelle |
| Farbe |
Schwarz |
| Zusätzliche Zeichnungsmaße QT |
I = 27 mm; J = 35 mm |
Vor dem Kauf prüfen
-
Rohrdurchmesser: Das Zielfernrohr muss ein 36-mm-Mittelrohr und ausreichend freie Klemmzonen besitzen.
-
Schiene: Picatinny-Schnittstelle, nutzbare Schienenlänge und Klemmpositionen der 161-mm-Montage abgleichen.
-
Vorversatz: Augenabstand im natürlichen Anschlag prüfen; Cantilever ist nur sinnvoll, wenn die nach vorn verlagerte Ringposition tatsächlich benötigt wird.
-
Freigang: Objektiv, Vergrößerungsring, Türme, Ladeöffnung und Anbauteile müssen bei 38 mm Achshöhe frei bleiben.
-
Winkelbudget: Basisneigung, 0-MIL-Montage, Nullentfernung und ballistischer Höhenbedarf als Gesamtsystem bewerten.
Grenzen und Lieferumfang
Die Montage ersetzt weder Ringe für andere Rohrdurchmesser noch eine direkte Blockmontage, wenn kein Vorversatz benötigt wird. Sie löst keine unpassende Schienenlänge oder kollidierende Bedienelemente. Lieferumfang: 1 × ZCO Cantilever QT, 36 mm, 0 MIL, Achshöhe 38 mm, Schwarz, Herstellernummer 400-0637, mit klappbarer Libelle gemäß Herstellerkonfiguration. Zielfernrohr, Waffe, Basis und optionale Zubehörschienen sind nicht enthalten. Schraubenfolge, Einstellung der Klemmung, Sicherungsmittel und Drehmoment ausschließlich aus der aktuellen ZCO-Anleitung für die bestätigte Kombination übernehmen.
