ZCO Picatinny-Schiene kurz 45 mm FDE – 400-0695: Diese Ausführung ist richtig, wenn die kurze Index-Schiene benötigt wird und die FDE-Ausführung zum Aufbau passen soll. Entscheidend ist nicht allein die gewünschte Picatinny-Länge, sondern zuerst die Gegenstelle an der vorhandenen ZCO-Montage. Diese Schiene gehört zur ZCO-Index-/IDX-Familie.
Die wichtigste Kaufentscheidung: Blockmontage oder Index?
400-0469 und 400-0470 werden in der ZCO-Montageanleitung als Zubehör der klassischen Blockmontage mit acht vorgesehenen Anbaupositionen geführt. 400-0693 bis 400-0696 besitzen dagegen eine eigene Index-/IDX-Anbindung. 400-0817 wird als „Picatinny Rail XL Index“ geführt. Gleiche Farbe oder ähnliche Länge bedeuten daher nicht automatisch gleiche Passform.
| Artikel |
System |
Länge |
Farbe |
| 400-0469 |
klassische ZCO-Blockmontage |
kurz |
FDE |
| 400-0470 |
klassische ZCO-Blockmontage |
lang |
FDE |
| 400-0693 |
ZCO Index/IDX |
kurz |
Schwarz |
| 400-0694 |
ZCO Index/IDX |
lang |
Schwarz |
| 400-0695 |
ZCO Index/IDX |
kurz |
FDE |
| 400-0696 |
ZCO Index/IDX |
lang |
FDE |
| 400-0817 |
ZCO Index/IDX |
XL |
nicht öffentlich eindeutig belegt |
Diese Ausführung im Detail
| Hersteller |
Zero Compromise Optic (ZCO) |
| Herstellernummer |
400-0695 |
| Schienenlänge |
45 mm |
| Bauhöhe |
15 mm |
| Gewicht |
20 g |
| Werkstoff |
EN AW-7075 |
| Anbindung |
ZCO Index/IDX |
| Zubehörschnittstelle |
Picatinny |
| Quellenstand |

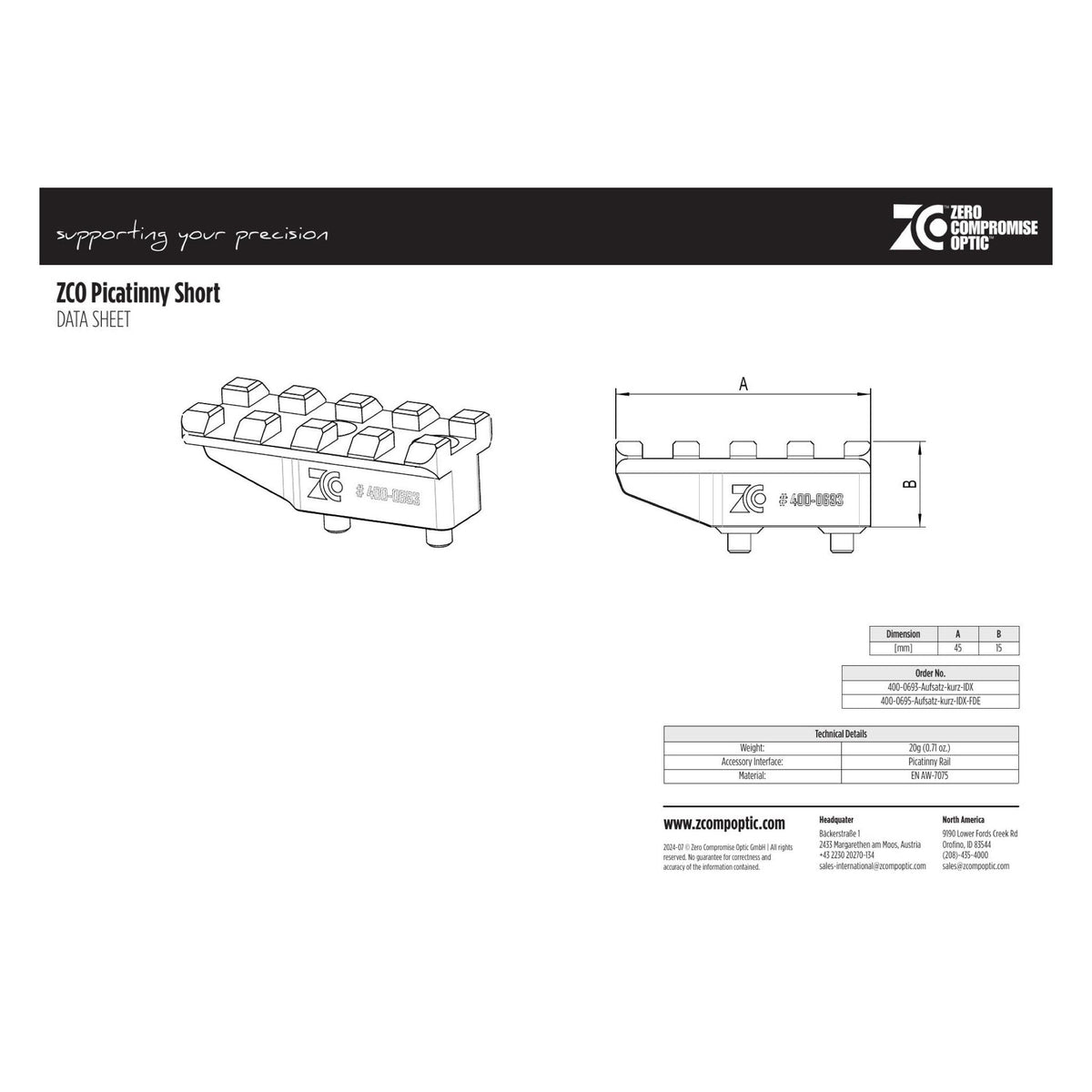

offizielles ZCO Datenblatt Picatinny Short, 07/2024 |
Kurz, lang oder XL?
Die kurze Variante hält Überstand und Gewicht gering, verlangt aber einen Gerätefuß, der vollständig auf der verfügbaren Schienenfläche sitzt. Die lange Variante schafft mehr Längsreserve für Position und Augenabstand eines Zusatzgeräts, braucht dafür mehr Freiraum. „XL“ bezeichnet die eigene Ausführung 400-0817; ohne öffentlich bestätigte Maßzeichnung wird daraus keine Länge abgeleitet.
Vor der Bestellung prüfen
-
Gegenstelle: klassische Blockmontage oder ZCO Index/IDX eindeutig bestimmen.
-
Gerätefuß: benötigte Auflage- und Klemmfläche mit der nutzbaren Schienenlänge abgleichen.
-
Freigang: Türme, Verstellringe, Sichtfeld und Bedienelemente müssen erreichbar bleiben.
-
Belastung: Gewicht und Hebelarm des Zusatzgeräts müssen zur bestätigten ZCO-Kombination passen.
-
Bestellidentität: Herstellernummer 400-0695 mit Auftrag und vorhandener Montage abgleichen.
Grenzen

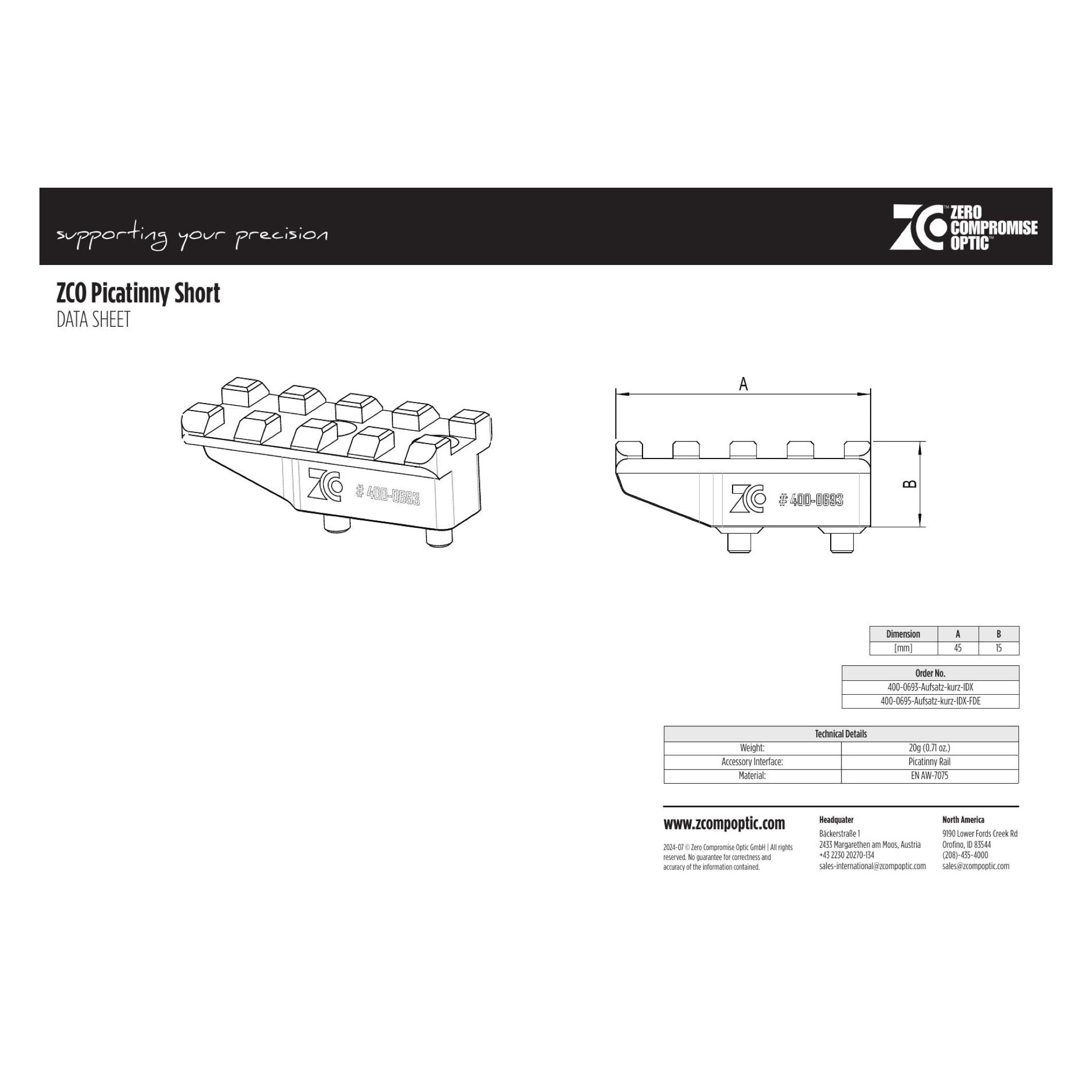

Das offizielle Familien-Datenblatt zeigt die Geometrie; maßgeblich für die FDE-Bestellung ist die Herstellernummer 400-0695. Der Aufsatz ist keine universelle Picatinny-Basis für beliebige Zielfernrohrmontagen. Schrauben, Reihenfolge und Drehmoment sind der für die konkrete Kombination gültigen ZCO-Anleitung zu entnehmen.
Lieferumfang
1 × ZCO Picatinny-Schiene kurz 45 mm FDE, Herstellernummer 400-0695. Zusatzgerät, Zielfernrohr und vollständige Montage sind nicht enthalten.
