Geschützter 18650 mit 69 mm oder ungeschützte 65-mm-Zelle?

Warum Schutzschaltung, Länge, Durchmesser und Kontaktform wichtiger sind als der gemeinsame Name 18650.

Direktantwort: Geschützt oder ungeschützt?

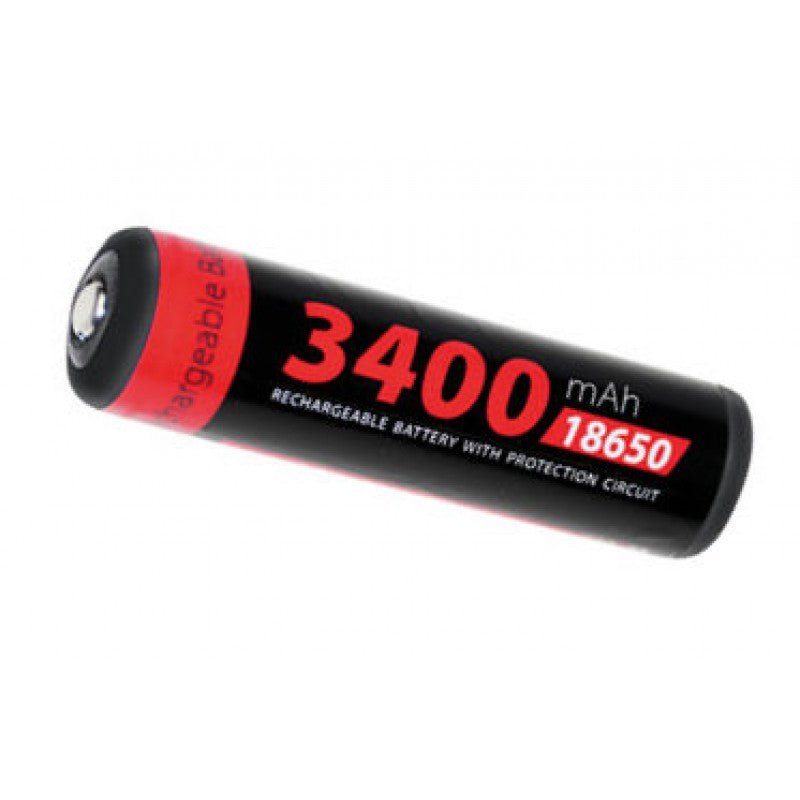

Die XCell 18650H-3400 ist geschützt und etwa 69 mm lang. Ungeschützte 18650-Rohzellen sind häufig ungefähr 65 mm lang. Ob geschützt oder ungeschützt richtig ist, bestimmt ausschließlich das konkrete Gerät.

Eine Schutzschaltung ist nicht automatisch besser, wenn der Akku mechanisch nicht passt. Eine ungeschützte Zelle ist nicht automatisch leistungsfähiger oder für jedes Gerät freigegeben.

Vier Millimeter verändern den Kontakt

Schutzplatine und Kontaktaufbau verlängern die XCell. In einem für 70 mm ausgelegten Fach kann das beabsichtigt sein. In einem knappen 65-mm-Fach kann dieselbe Zelle Deckel oder Feder überlasten.

Der Deckel wird ohne Werkzeug und ohne außergewöhnlichen Druck geschlossen. Sind Gewinde, Dichtung oder Verriegelung verspannt, wird die Zelle entfernt und neu abgeglichen.

Durchmesser ebenfalls messen

Das XCell-Datenblatt nennt etwa 18,5 mm Durchmesser, während der Katalog 18 mm angibt. HIKMICRO-Handbücher können 19 oder 19,2 mm als Fachmaß nennen.

Schrumpfschlauch, Etikett und Schutzaufbau verändern die reale Hülle. Gemessen wird an mehreren Stellen, ohne die Isolierung zu beschädigen. Ein Messschieber darf keine Pole kurzschließen.

Pluspolform nicht erraten

Kontaktgeometrie und Polform müssen zum Gerät passen. Produktfotos können eine Orientierung geben, ersetzen aber keine Maßzeichnung oder Freigabe. Das Datenblatt wird mit der vorhandenen Originalzelle verglichen.

Magnete oder leitende Distanzstücke sind keine Lösung für Kontaktprobleme. Sie können verrutschen und Kurzschlüsse verursachen. Bei unklarer Kontaktform wird Support gefragt.

PCM-Abschaltung verstehen

Die Schutzschaltung überwacht Grenzbedingungen und kann den Stromkreis trennen. Ein Gerät, das plötzlich abschaltet, kann deshalb sowohl leere Kapazität als auch ein ausgelöstes Schutzereignis anzeigen.

Zelle nicht blind wieder einsetzen. Temperatur, Kontakte, Last und Ladezustand prüfen. Wiederholt sich das Verhalten, bleibt die Zelle außer Betrieb, bis Ursache und Kompatibilität geklärt sind.

Geräte mit eingebautem Schutz

Manche Geräte besitzen eigene Schutz- und Überwachungselektronik und verlangen dennoch eine definierte Zellart. Daraus folgt nicht, dass jede ungeschützte Zelle erlaubt ist.

Die Herstellerangabe steht über allgemeinen Internetregeln. Das gilt besonders für wasserdichte Batteriefächer, in denen Länge und Dichtung zusammenpassen müssen.

Fehlkauf-Check vor Bestellung

Notiere Gerätebezeichnung, Generation, gefordertes Zellformat, Sollmaß, Nennspannung, Kapazität und gewünschte Schutzart. Vergleiche anschließend XCell 140211 mit 3,7 V, 3400 mAh und 69 mm.

Fehlt auch nur eine zentrale Angabe, wird nicht nach Aussehen bestellt. Händler- oder Herstellersupport kann mit Foto von Typenschild, Originalzelle und Batteriefach helfen.

Black-Raptor-Empfehlung

Für Geräte, die eine geschützte 69-mm-18650 akzeptieren, ist die XCell eine schlüssige Wahl. Ihre längere Bauform ist dabei kein Nebendetail, sondern Teil des Produkts.

Wer nur 18650 liest und 65 mm erwartet, riskiert einen Fehlkauf. Das Maß gehört in Titel, Beratung und persönliche Ausrüstungsliste.

Warum 69 Millimeter die wichtigere Zahl sein können

Der Name 18650 wird oft als 18 Millimeter Durchmesser und 65 Millimeter Länge gelesen. Das trifft auf viele ungeschützte Rohzellen zu. Die XCell 18650H-3400 trägt jedoch eine Schutzschaltung und ist laut Datenblatt etwa 69 Millimeter lang. Genau diese zusätzlichen Millimeter entscheiden darüber, ob der Deckel schließt und die Kontakte korrekt anliegen.

Ein zu langer Akku wird nie mit Druck in ein Fach gezwungen. Ein zu kurzer Akku wird nicht mit Magneten, Metallstücken oder improvisierten Abstandshaltern verlängert. Beides kann Kontakte, Isolierung und Schutzmechanismen beeinträchtigen. Die Geräteanleitung nennt das Zielmaß; die reale Zelle wird vor dem Einsatz gemessen.

3400 mAh sind Kapazität, keine Leistungsfreigabe

Kapazität beschreibt, wie viel Ladung die Zelle unter definierten Bedingungen bereitstellen kann. Sie sagt nicht automatisch, ob der maximale Strom, die Spannungslage und die Schutzschaltung zum Gerät passen. Das XCell-Datenblatt nennt maximal 6 Ampere kontinuierlichen Entladestrom. Diese Grenze ist keine Aufforderung, die Zelle nahe am Maximum zu betreiben.

Für ein Wärmebildgerät zählt die Herstellerfreigabe. Selbst wenn der mittlere Verbrauch niedrig wirkt, können Einschaltvorgänge, Display, LRF, WLAN oder Bildverarbeitung Lastspitzen erzeugen. Das Gerät muss mit der konkreten geschützten Zelle zuverlässig starten und innerhalb der Spezifikation arbeiten.

Schutzschaltung als zusätzliche Ebene

PCM/IC-Protection soll laut Produktunterlagen gegen Kurzschluss, Überladung und Tiefentladung schützen. Das ist bei einer einzeln transportierten Wechselzelle sinnvoll. Die Schaltung kann die Zelle bei Grenzwerten abschalten und verlängert die Bauform.

Sie macht einen falschen Akku nicht kompatibel und kann nach einem Schutzereignis zu einem scheinbar leeren oder ausgefallenen Akku führen. Ursache zuerst klären. Wiederholtes Zurücksetzen durch Laden ist keine Fehlerbehebung, wenn Gerät, Kontakt oder Zelle auffällig sind.

Paare bleiben zusammen

Verwendet ein Gerät zwei 18650-Zellen, werden sie als festes Paar aus gleichem Modell, ähnlichem Alter und gemeinsamem Ladeverlauf geführt. Markierungen wie A1/A2 und B1/B2 verhindern zufälliges Mischen. Beide Zellen werden gemeinsam kontrolliert und möglichst gemeinsam ersetzt.

Das unabhängige Laden in zwei Schächten ist richtig, hebt die Paarlogik im Gerät aber nicht auf. Eine deutlich schwächere Zelle bestimmt das Verhalten des Paares. Unterschiedliche Kapazitäten oder Alter können dazu führen, dass eine Zelle früher an ihre Grenze kommt.
