Slim-Line Upper Front Shell · 400-0889
Picatinny direkt auf der vorderen Slim-Line-Ringhälfte – als integriertes Oberteil, nicht als lose Aufsatzschiene.

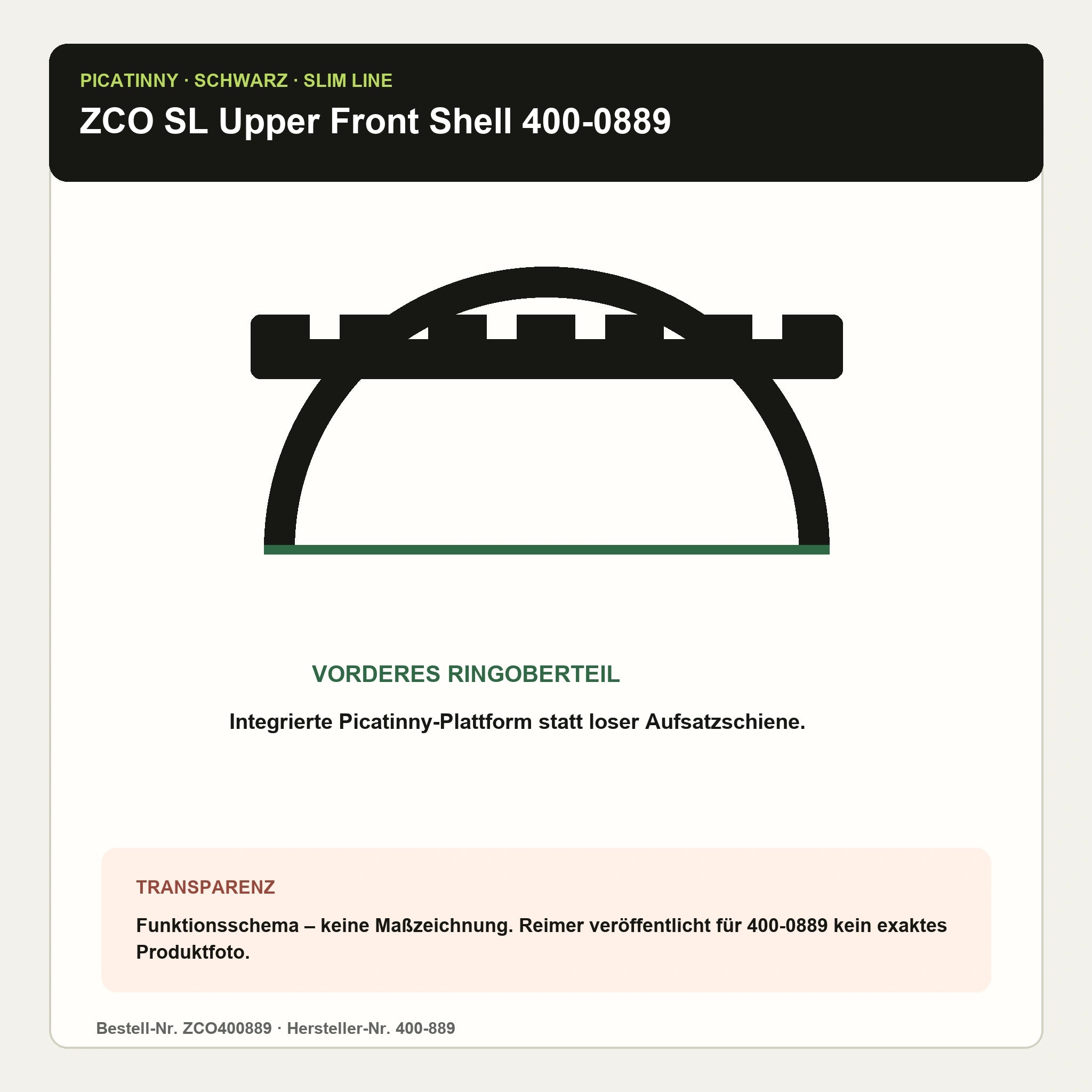

ZCO 400-0889 ist das schwarze Slim-Line Upper Front Shell mit integrierter, gravierter Picatinny-Schiene. Es ersetzt die obere vordere Ringhälfte einer exakt kompatiblen ZCO Slim-Line-Montage und schafft dort eine Plattform für ein passendes Rotpunktvisier, einen Laserentfernungsmesser oder anderes präzises Picatinny-Zubehör.
Die entscheidende Frage lautet nicht „Passt Picatinny?“, sondern „Passt dieses Upper Front Shell zur Generation meiner Slim-Line-Montage?“. Schraubenbild, Ringgeometrie und Montagegeneration müssen zuerst stimmen; Zubehörlast und Picatinny-Fuß kommen danach.
400-0889exakte Variante
Slim Linevordere Ringhälfte
Picatinnyintegrierte Oberseite
SchwarzKatalogangabe
Kaufen, wenn …
deine vorhandene ZCO Slim-Line-Montage ausdrücklich mit 400-0889 kompatibel ist, du die vordere obere Ringhälfte gegen eine integrierte Picatinny-Lösung tauschen willst und Masse, Fußabdruck sowie Bedienraum des Anbaugeräts geprüft sind.
Nicht kaufen, wenn …
du eine komplette Montage, eine lose Picatinny-Aufsatzschiene oder irgendein 36-mm-Ringoberteil erwartest. Auch 400-0885, 400-2177 und 400-2181 sind trotz ähnlicher Funktion eigenständige Artikel.
Unsere Einschätzung
Black-Raptor-Kaufurteil
400-0889 ist eine elegante Lösung für einen belastbaren Zusatzkanal oberhalb einer bestätigten Slim-Line-Montage: Ringoberteil und Picatinny-Plattform bilden eine direkte Einheit. Damit entfällt eine zusätzliche Adapterebene. Der Vorteil gilt aber nur bei eindeutiger Generationstreue. Ohne Abgleich des vorhandenen Front-Ringes ist die ähnliche Optik anderer Upper Front Shells kein Kompatibilitätsbeweis.

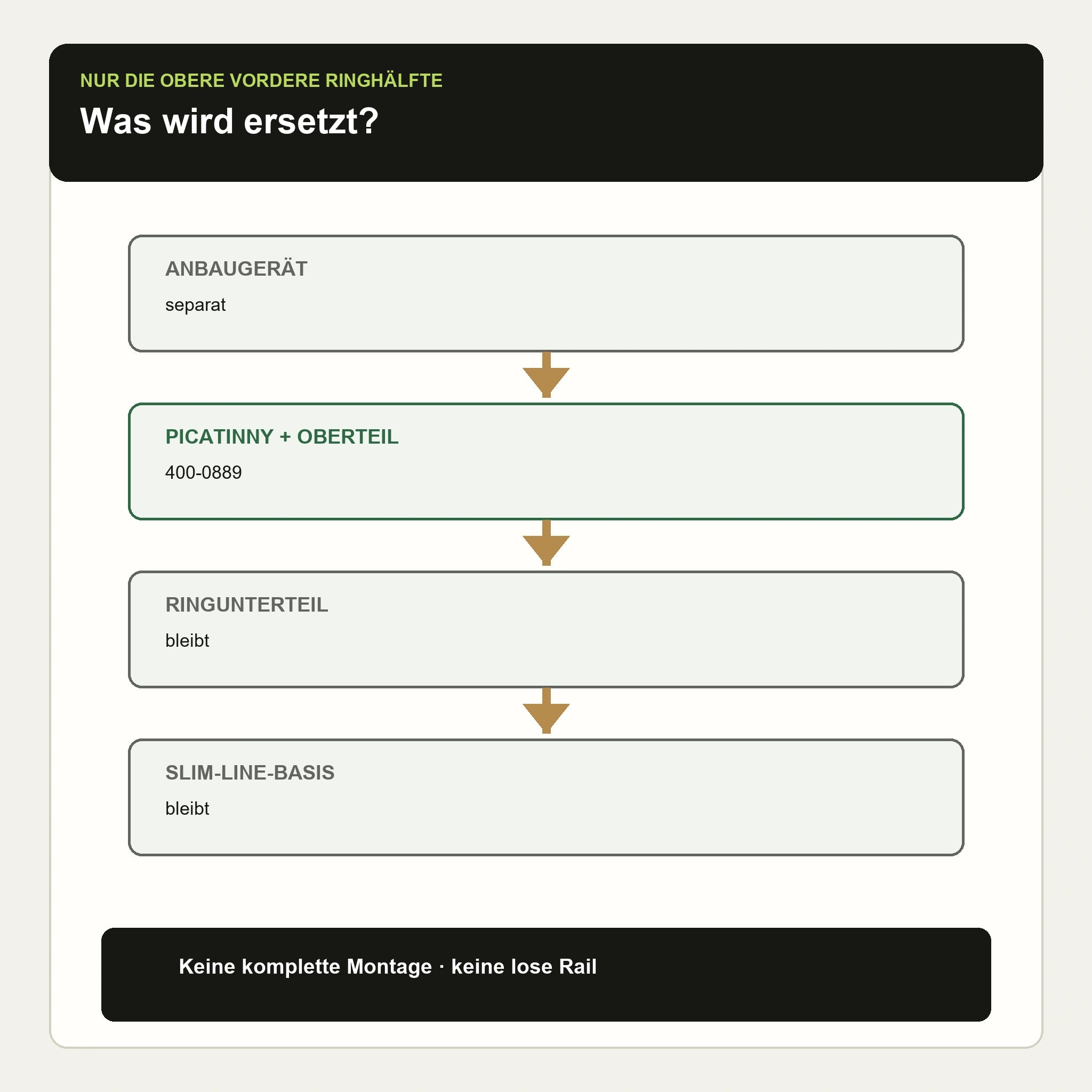

Was genau ersetzt wird
Das Upper Front Shell ist nicht der komplette Ring und nicht die Montagebasis. Es ersetzt ausschließlich die obere Komponente der vorderen Rohrklemmstelle. Ringunterteil, hinterer Ring, Brücke, Picatinny-Klemmung zur Waffe und Zielfernrohr bleiben bestehen. Die integrierte Schiene sitzt anschließend oberhalb des Objektivs.
Diese Bauart unterscheidet sich von einer separaten kurzen oder langen Aufsatzschiene, die auf eine dafür vorbereitete Zubehörschnittstelle geschraubt wird. Bei 400-0889 ist die Picatinny-Funktion bereits Teil des Ringoberteils. Dadurch wird die Last ohne eine zusätzliche Schiene-auf-Schiene-Verbindung in die vordere Ringstelle eingeleitet.
Ausbilder-Tipp: Bestellprüfung am realen Bauteil
Vor dem Kauf die Kennzeichnung der Montage, ein Foto der vorderen Ringhälfte, Schraubenanzahl, Schraubenabstand und Kontur dokumentieren. Diese Angaben mit 400-0889 abgleichen lassen. „Slim Line“ allein reicht bei mehreren Generationen und Zubehörfamilien nicht als Freigabe.

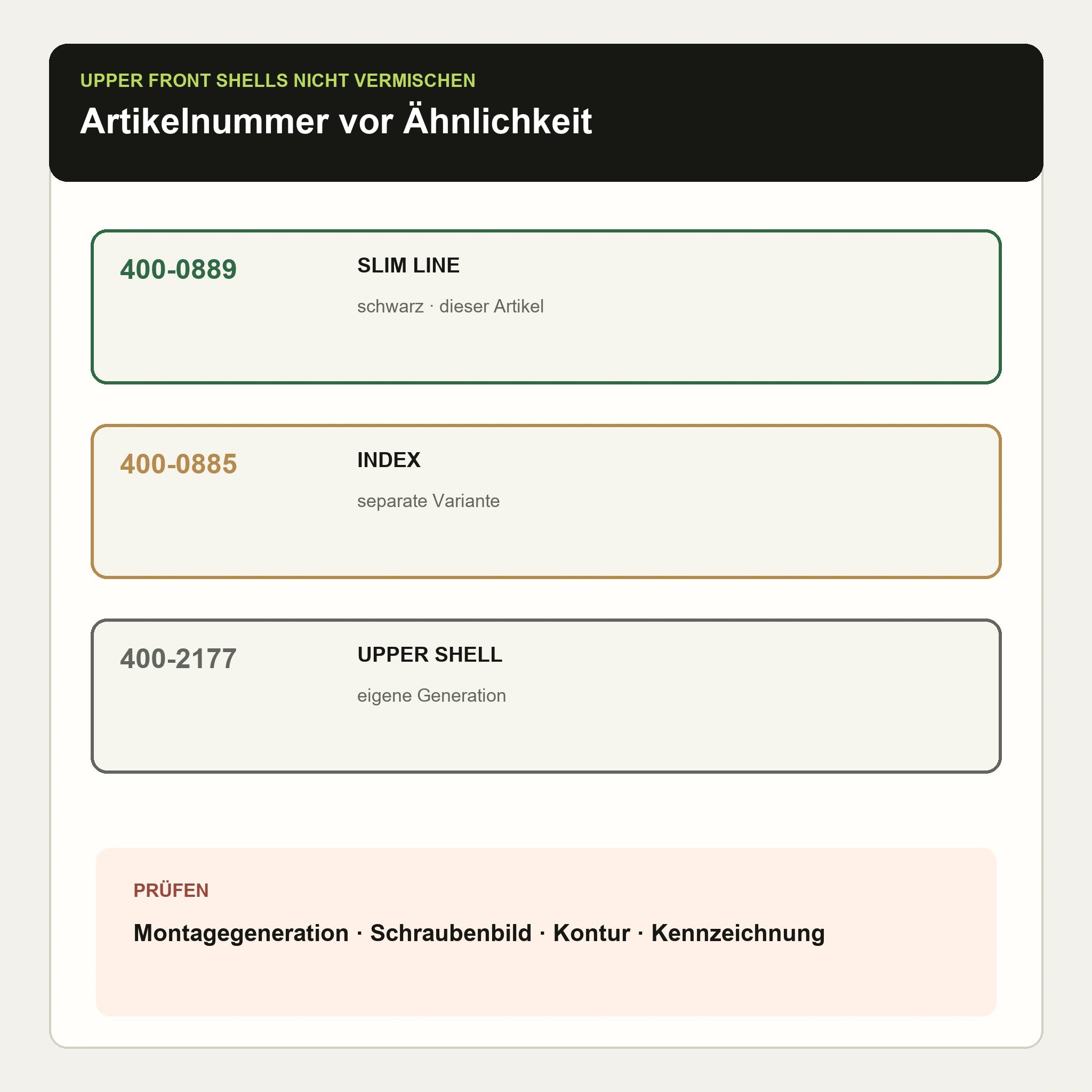

400-0889 gegen ähnliche ZCO-Lösungen abgrenzen
400-0889
Schwarzes Slim-Line Upper Front Shell mit integrierter gravierter Picatinny-Schiene. Genau dieser Artikel.
400-2177 / 2181
400-2177 und 400-2181 FDE sind weitere Upper-Front-Shell-Artikel mit eigener Identität.
Auch das Slim-Line Ringoberteil 400-0398 mit Klapplibelle erfüllt eine andere Aufgabe: Es liefert eine Verkantskontrolle und eine eigene Zubehörarchitektur, ist aber nicht die direkte Artikelbezeichnung für 400-0889.
Das Anbaugerät bestimmt die Belastung
ZCO beschreibt die einteilige Picatinny-/Ringschienenklemme als Plattform für Laserentfernungsmesser, Rotpunktvisiere und weiteres präzises Zielfernrohrzubehör. Daraus folgt keine unbegrenzte Traglast. Die öffentlich zugänglichen exakten Unterlagen nennen für 400-0889 weder maximale Zubehörmasse noch freigegebene Einzelgeräte.

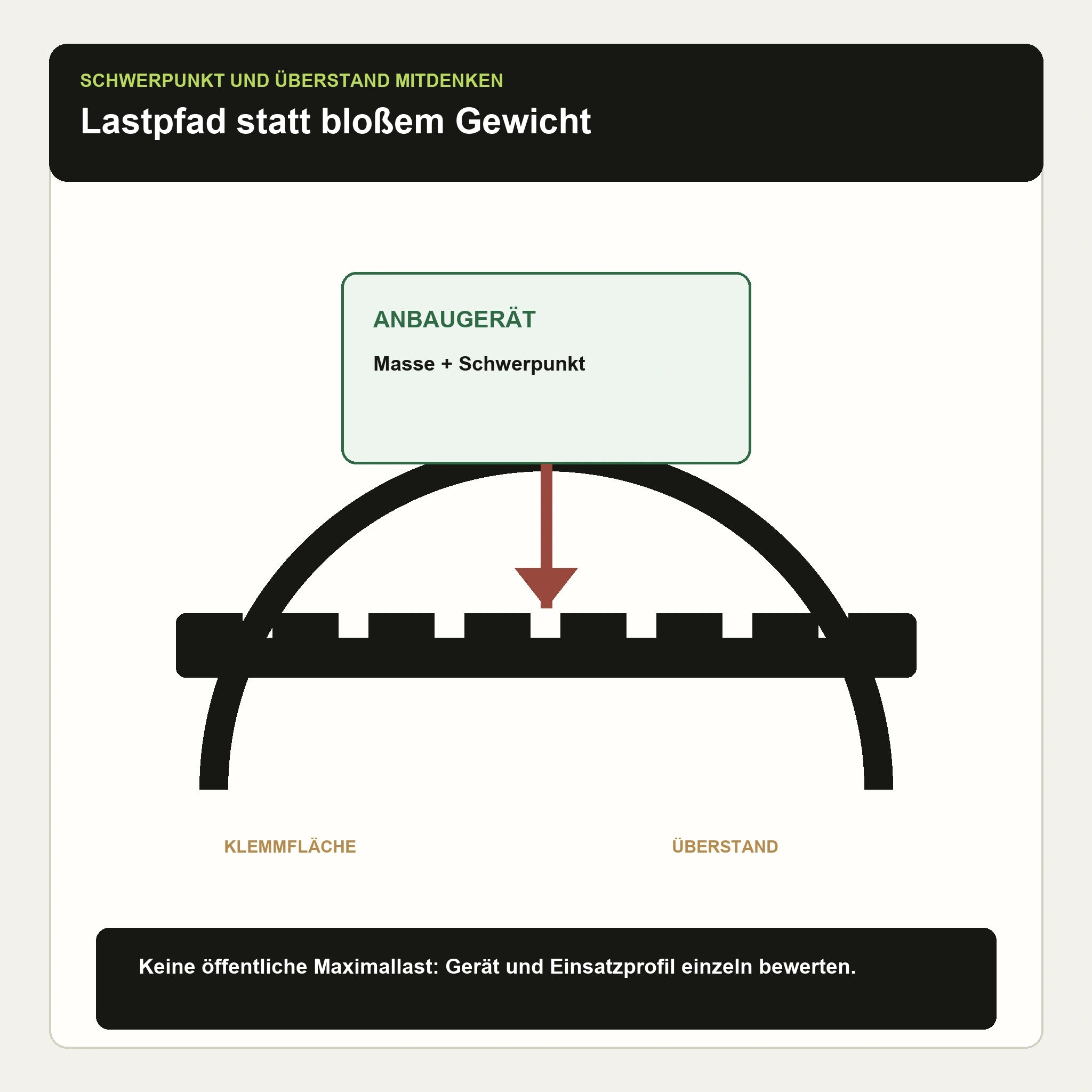

Je schwerer und höher ein Gerät sitzt, desto größer wird das Moment bei Rückstoß, Stoß und Transport. Deshalb werden nicht nur Gesamtgewicht, sondern auch Schwerpunkt, Klemmfläche und Überstand bewertet. Ein kurzer, kompakter Red-Dot-Aufbau belastet das System anders als ein langer Entfernungsmesser mit nach vorn versetztem Schwerpunkt.
Picatinny-Norm ersetzt keine Platzprüfung
Ein Picatinny-kompatibler Fuß kann mechanisch zur Profilform passen und dennoch zu lang sein, Türme verdecken, den Vergrößerungsring blockieren oder die Sichtlinie unbrauchbar erhöhen. Verfügbare Nuten und reale Gerätebasis müssen zusammenpassen.
Sichtlinie, Offset und Nullung
Ein oben montiertes Zusatzvisier sitzt deutlich über der Laufachse. Dieser mechanische Höhenversatz beeinflusst die Treffpunktlage besonders auf kurze Entfernung. Das Zusatzgerät wird daher separat eingeschossen; Nullentfernung, Munition und Haltepunkte werden unabhängig vom Zielfernrohr dokumentiert.
Bei einem Laserentfernungsmesser sind freie Sende- und Empfangsfenster, Turmfreigang und eine reproduzierbare Ausrichtung wichtig. Das Upper Front Shell darf nicht als Justierscharnier missverstanden werden: Ringklemmung und Zielfernrohrausrichtung werden zuerst korrekt hergestellt, das Zubehör anschließend auf seiner Picatinny-Plattform eingerichtet.

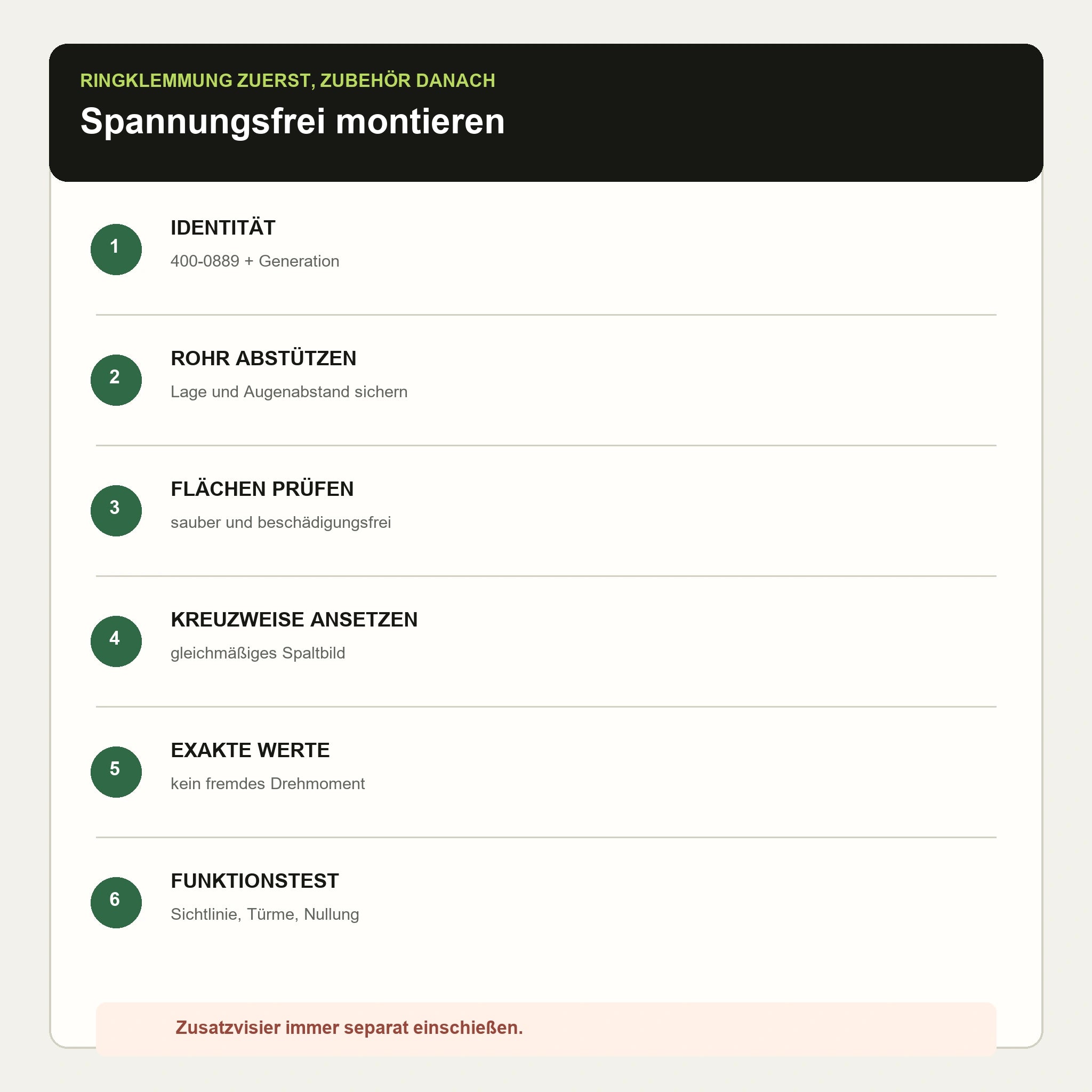

Montage ohne Rohrspannung
-
System sichern: Waffe entladen, Optik stabil ablegen und aktuellen Aufbau fotografieren.
-
Identität bestätigen: 400-0889, schwarze Slim-Line-Ausführung und kompatible Montagegeneration prüfen.
-
Zielfernrohr abstützen: Vor dem Öffnen der vorderen Ringstelle Lage und Augenabstand sichern.
-
Altes Oberteil symmetrisch lösen: Keine Seite verspannen und nicht gleichzeitig mehrere Ringstellen unkontrolliert öffnen.
-
Anlageflächen prüfen: Rohr, Ringunterteil, neues Oberteil, Schrauben und Gewinde sauber sowie beschädigungsfrei halten.
-
Upper Front Shell spannungsfrei ansetzen: Spaltbilder links und rechts gleichmäßig aufbauen; Schrauben über Kreuz annähern.
-
Nur exakte Drehmomente verwenden: Werte fremder ZCO-Montagen oder Picatinny-Basisklemmen nicht übertragen.
-
Zubehör montieren und prüfen: Türme, Zoom, Sichtlinie, Auswurf, Transport und Schussbelastung vollständig testen.
Technische Daten
| Black-Raptor-/Reimer-Bestellnummer |
ZCO400889 |
| Hersteller-Nr. |
400-889 beziehungsweise 400-0889 |
| Offizielle Katalogbezeichnung |
Slim Line Upper Front Shell incl. Picatinny Engraved |
| Bauteilart |
vorderes Ringoberteil mit integrierter Picatinny-Schiene |
| Montagefamilie |
ZCO Slim Line; exakte Generation vor Bestellung bestätigen |
| Farbe |
schwarz |
| Geeignete Gerätekategorien |
passende Rotpunktvisiere, Laserentfernungsmesser und präzises Picatinny-Zubehör |
| Komplette Montage enthalten |
nein |
| Gewicht / Maße / Nutenzahl |
für 400-0889 in den ausgewerteten exakten Primärquellen nicht veröffentlicht |
| Drehmoment / Maximallast |
nicht universell veröffentlicht; nur exakte aktuelle Vorgabe verwenden |
Lieferumfang
Belegt ist ein schwarzes ZCO Slim Line Upper Front Shell 400-0889 mit integrierter gravierter Picatinny-Schiene als Einzelartikel. Eine komplette Slim-Line-Montage, Ringunterteil, Zielfernrohr, Anbaugerät und Werkzeug gehören nicht zum belegten Lieferumfang. Der öffentlich zugängliche exakte Datensatz spezifiziert keinen separaten Schraubensatz; dieser wird deshalb nicht zugesagt.
FAQ
Ist 400-0889 eine komplette Zielfernrohrmontage?
Nein. Es ist das obere Vorder-Ringteil mit integrierter Picatinny-Schiene.
Passt es an jede ZCO Slim-Line-Montage?
Das ist nicht pauschal belegt. Montagegeneration, Schraubenbild und Kontur müssen zum vorhandenen Front-Ring passen.
Ist die Schiene separat abnehmbar?
Die Produkt- und Familienbezeichnung beschreibt ein integriertes Upper Front Shell; es ist keine lose Aufsatzschiene.
Ist 400-0889 schwarz?
Ja. Der aktuelle Katalog führt 400-0889 ausdrücklich in Schwarz.
Passt jedes Rotpunktvisier?
Nur wenn sein Fuß Picatinny-kompatibel ist und Basislänge, Nutenposition, Bauhöhe sowie Bedienraum passen.
Kann ein Laserentfernungsmesser montiert werden?
Die ZCO-Familienseite nennt Laserentfernungsmesser als Anwendung, aber Gerät, Masse, Schwerpunkt und Fuß müssen konkret geprüft werden.
Welche maximale Masse ist erlaubt?
Für 400-0889 ist in den ausgewerteten exakten Quellen keine universelle Maximallast veröffentlicht.
Welche Drehmomente gelten?
Nur die aktuellen Werte für genau dieses Oberteil, die verwendeten Schrauben und die konkrete Montagegeneration.
Verändert das Oberteil die 0- oder 6-MIL-Vorneigung?
Es ersetzt das Ringoberteil; die Vorneigung wird von der Montagebasis bestimmt, nicht durch 400-0889 neu erzeugt.
Muss ein Zusatzvisier separat genullt werden?
Ja. Seine Sichtlinie und sein mechanischer Versatz unterscheiden sich vom Hauptzielfernrohr.
Ist 400-0885 dasselbe?
Nein. 400-0885 ist separat als Upper Front Shell mit graviertem Index katalogisiert.
Warum zeigen die Beratungsbilder Funktionsschemata?
Weil Reimer für 400-0889 kein öffentliches Produktfoto bereitstellt und ein ähnlicher anderer Artikel nicht als exakte Abbildung ausgegeben wird.
