American Defense Manufacturing · Kaufberatung
Optikmontage nach Ringmaß, Höhe und Vorneigung auswählen
ADM DELTA-C QD-Cantilever-Montage, 30/34 mm, 0 MOA, Schwarz/FDE wird nach Passung, Variante und praktischer Wirkung eingeordnet – ohne behaupteten Eigentest.
Passung zuerst prüfen
Passt das Produkt zu deinem Setup?
Passt gutWenn Rohrdurchmesser, Picatinny-Schnittstelle, Bauhöhe, Vorneigung und gegebenenfalls Vorversatz stimmen exakt mit Optik und Waffe überein.
Passt eher nichtWenn nur der Ringdurchmesser wurde geprüft oder Objektiv, Turm, Hülsenauswurf beziehungsweise Augenabstand können kollidieren.
Kaufcheck vor dem BestellenRingdurchmesser, Schienenstandard, Bauhöhe, MOA/MIL-Vorneigung, Versatz und QD-Ausführung. Vergleiche die gewählte Variante mit der Kennzeichnung am vorhandenen System und mit den Herstellerunterlagen.
Auf einem kompakten Flattop-Aufbau fehlt häufig nicht die Schienenlänge, sondern die richtige Position für den Augenabstand. Die DELTA-C verschiebt das Zielfernrohr mit 2 Zoll Vorversatz nach vorn, während die Klemmung auf der Picatinny-Schiene des Upper Receivers bleiben kann.

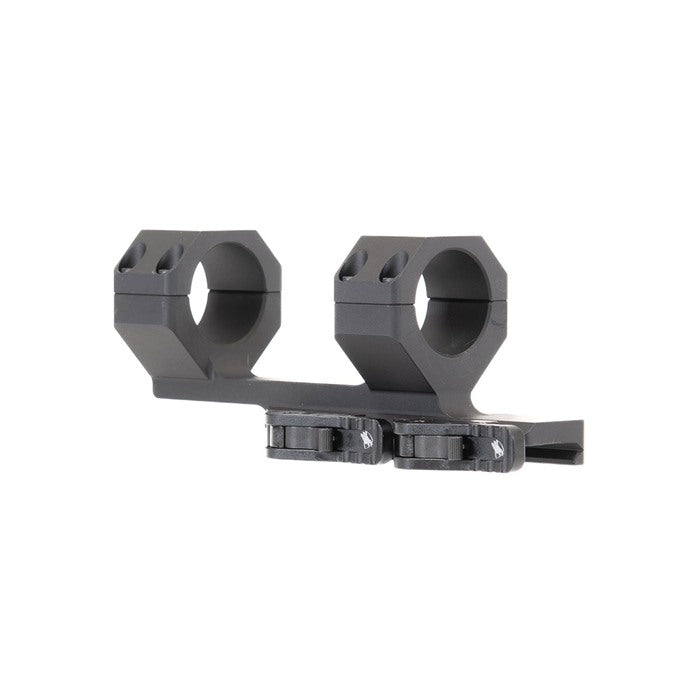

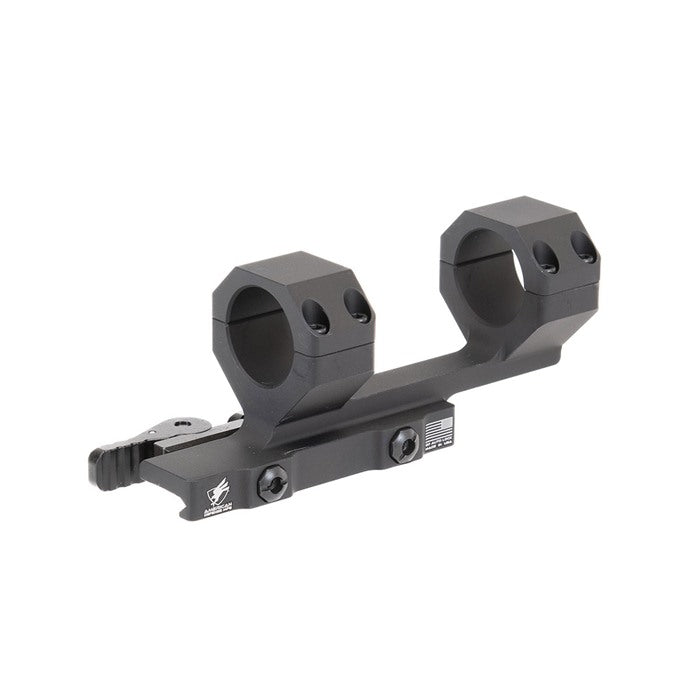

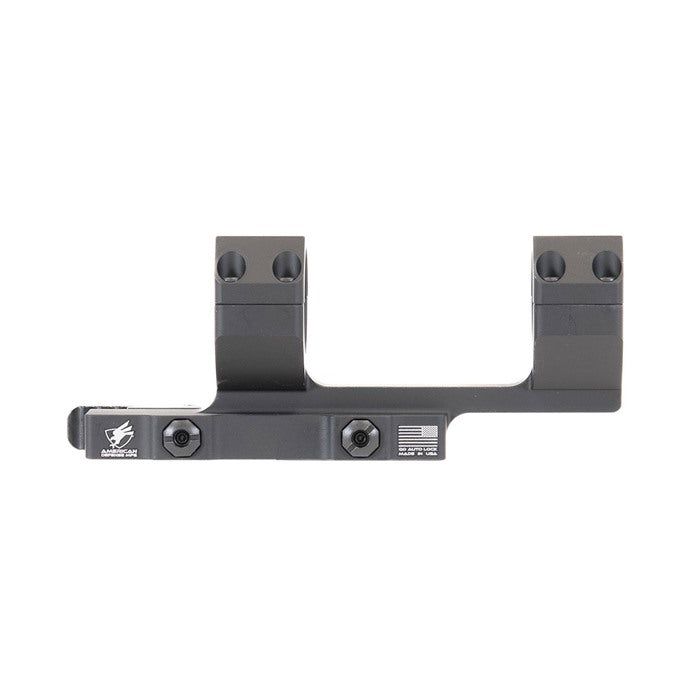

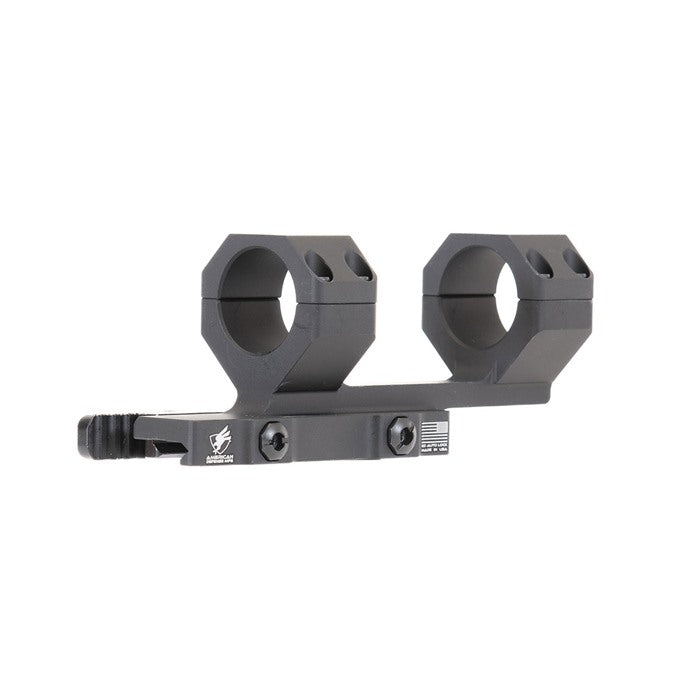

Dieses Live-Angebot umfasst vier vollständige QD-Cantilever-Montagen mit 0 MOA: 30 mm oder 34 mm, jeweils in Schwarz oder FDE. Es handelt sich um Optikzubehör mit integrierten, horizontal geteilten Ringen – nicht um einen Receiver, eine Optik oder einen zusätzlichen Riser.
Welche DELTA-C-Variante passt?
Der bisherige Titel nennt nur 30 mm und Schwarz, obwohl das Produkt vier geschützte Varianten enthält. Entscheidend ist zuerst der tatsächliche Mittelrohrdurchmesser des Zielfernrohrs und erst danach die Farbe:
30 mm, Schwarz: für Zielfernrohre mit 30-mm-Mittelrohr und schwarze Aufbauten.

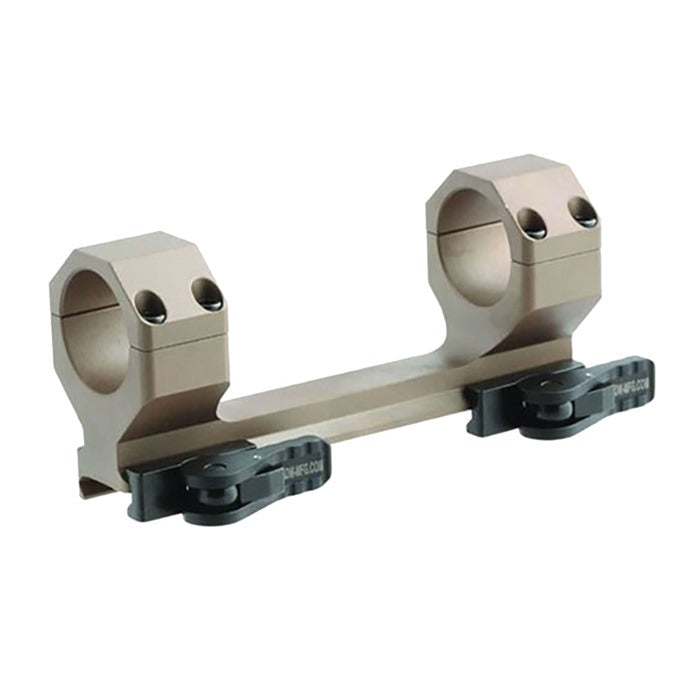

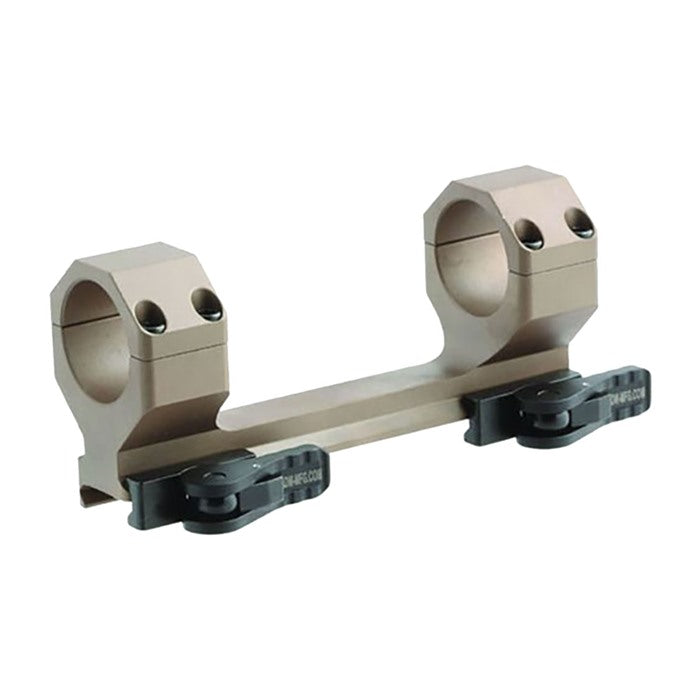

30 mm, FDE: technisch dieselbe Rohrgröße und 0 MOA, aber Flat Dark Earth.
34 mm, Schwarz: für ein bestätigtes 34-mm-Mittelrohr.
34 mm, FDE: 34-mm-Ausführung in Flat Dark Earth.
Die Ringunterteile sind Bestandteil der Montagebasis. ADM weist für die DELTA-Konstruktion darauf hin, dass die Ringgrößen nicht gegeneinander austauschbar sind. Ein späterer Wechsel von 30 mm auf 34 mm verlangt deshalb eine entsprechend passende vollständige Montage, nicht nur einen anderen Ringsatz.
Was verändert der 2-Zoll-Cantilever?
ADM ordnet die DELTA-C primär Flattop-AR-15-Aufbauten zu und nennt zusätzlich geeignete AR-10- und SCAR-Plattformen. Der Vorversatz schafft Spielraum für den korrekten Augenabstand, ohne die Montagebasis über den Übergang zwischen Upper Receiver und Handschutz zu setzen. Das ist vor allem bei Zielfernrohren mit begrenztem nutzbarem Rohrabschnitt oder bei einer weiter vorn benötigten Okularposition relevant.
Die Mittellinienhöhe beträgt bei den hier angebotenen Standardausführungen laut ADM sowohl für 30 mm als auch für 34 mm jeweils 1,5 Zoll über der Schienenoberkante. Die Montage besitzt keine eingebaute Vorneigung. 0 MOA passt zu Aufbauten, bei denen keine zusätzliche mechanische Höhenreserve über die Montage erzeugt werden soll. Wer ausdrücklich 20 MOA benötigt, muss eine entsprechend gekennzeichnete Ausführung wählen.
QD Auto Lock in der Praxis

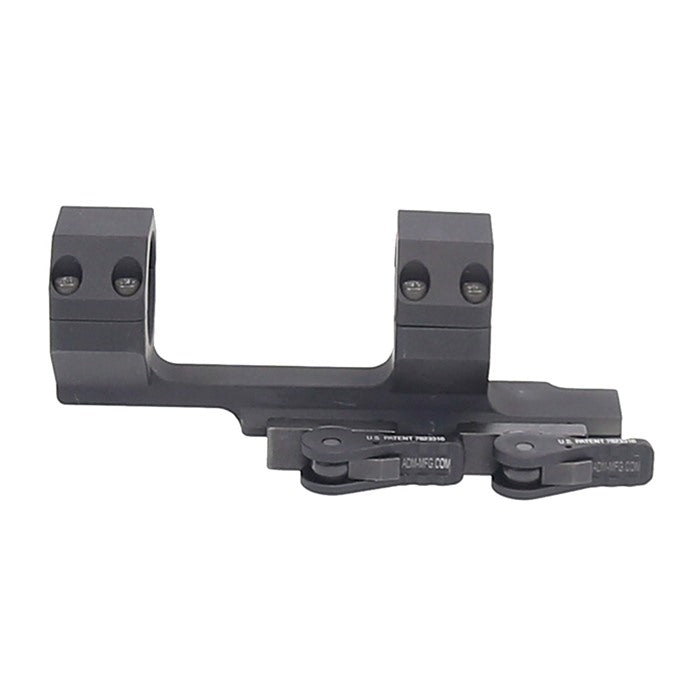

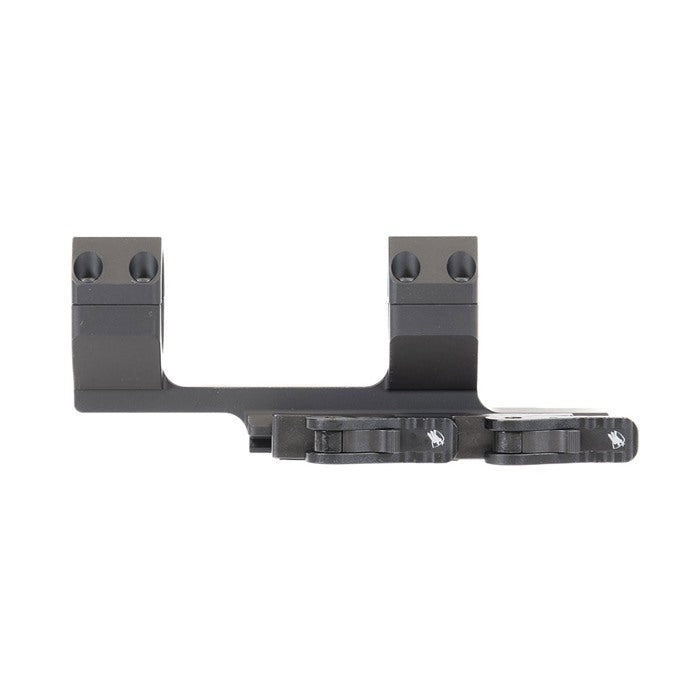

Das ADM Auto Lock System lässt sich an Picatinny-Schienen innerhalb und außerhalb der Solltoleranz anpassen. Dafür ist laut Hersteller kein proprietäres Werkzeug nötig; Finger oder Schlitzschraubendreher genügen für die Einstellung. Die Hebelrichtung kann für Verriegelung nach vorn oder hinten konfiguriert werden.
QD ist besonders sinnvoll, wenn die Optik für Transport, Wartung oder einen definierten Alternativaufbau abgenommen werden soll. Die Funktion ersetzt aber keine feste Referenz: gleiche Schienennut, gleiche Anschlagrichtung und korrekt eingestellte Klemmspannung sind Voraussetzung für eine reproduzierbare mechanische Ausgangslage. Nach jeder Änderung an Ringklemmung, Hebelspannung oder Montageposition gehört die Treffpunktlage kontrolliert.
Konstruktion und Belastungsgrenze
ADM fertigt die DELTA-C aus 6061-T6-Aluminium und nennt für die aktuelle Familie 8 oz Gewicht. Die schwarze Ausführung ist Type III nach Mil-Spec harteloxiert; FDE ist eine eigene Farbvariante. Horizontal geteilte Ringe mit in die Basis integriertem Unterteil reduzieren separate Bauteile und halten die Ringausrichtung innerhalb der einteiligen Montage fest.
Diese robuste Bauweise löst keine Geometriefehler. Mittelrohrdurchmesser, gerader Rohrabschnitt, Objektivfreigang, Augenabstand und Schienenplatz müssen zum konkreten Zielfernrohr und Anschlag passen. Eine 34-mm-Montage darf nicht mit einem 30-mm-Mittelrohr kombiniert werden und umgekehrt.
Ausbilder-Tipp: Augenabstand aus dem natürlichen Anschlag bestimmen
Lege die unbeladene Plattform in deinen üblichen Anschlag und finde die Längsposition zunächst ohne erzwungene Kopfbewegung. Prüfe das Sehfeld besonders bei hoher Vergrößerung, weil dort die Position weniger Fehlertoleranz bietet. Erst wenn Schulterkontakt, Wangenauflage und Augenposition wiederholbar zusammenpassen, wird die endgültige Ringposition festgelegt.
Nutzerhinweis: Den Cantilever statt des Handschutzes nutzen
Halte die QD-Klemmfläche vollständig auf der Picatinny-Schiene des Upper Receivers. Nutze die 2 Zoll Vorversatz der DELTA-C für die Positionierung des Glases, statt die Basis über eine Bauteilfuge zum Handschutz zu brücken. So bleibt die mechanische Referenz auf einem Bauteil.
Nutzerhinweis: Eine feste QD-Referenz dokumentieren
Notiere oder markiere die verwendete Schienennut und lege fest, in welche Richtung die Montage beim Schließen anliegt. Wenn die Optik abgenommen wird, muss sie an dieselbe Stelle und mit unveränderter Hebeleinstellung zurück. Vor weiterer Nutzung werden Sitz, Hebelverriegelung und Treffpunktlage kontrolliert.
Kaufgrenze und Alternativen
Kaufen, wenn: 30 mm oder 34 mm exakt zum Mittelrohr passen, eine Picatinny-Schnittstelle vorhanden ist, 2 Zoll Vorversatz den benötigten Augenabstand ermöglichen und die QD-Funktion im eigenen Ablauf tatsächlich genutzt wird.
Nicht kaufen, wenn: ein anderer Rohrdurchmesser, eine 20-MOA-Vorneigung, eine niedrigere oder höhere Mittellinie, eine Direktmontage oder eine andere Schienenschnittstelle benötigt wird. Für einen Aufbau ohne Bedarf an Vorversatz ist eine gerade Montage die ehrlichere Wahl.
Wer auf einem AR-10- oder SCAR-Aufbau keinen Vorversatz benötigt, findet in der geraden ADM DELTA QD-Zielfernrohrmontage die konstruktiv passendere Alternative. Wenn dagegen mehr Höhe für Zubehörfreigang oder eine bewusst aufrechtere Kopfposition gebraucht wird, ist die ADM RECON-H High QD-Cantilever-Montage die bessere Vergleichsoption. Beide Links führen zu eigenständigen Alternativen, nicht zu Zusatzteilen für die DELTA-C.
Technische Daten
-
Produktart: einteilige QD-Cantilever-Zielfernrohrmontage; Zubehör, kein Receiver und keine Optik
-
Modellfamilie: ADM AD-DELTA-C, Standardhöhe
-
Mittelrohr: 30 mm oder 34 mm entsprechend der Auswahl
-
Farben: Schwarz oder Flat Dark Earth entsprechend der Auswahl
-
Vorneigung: 0 MOA
-
Vorversatz: 2 Zoll
-
Mittellinienhöhe: 1,5 Zoll bei den angebotenen 30-mm- und 34-mm-Standardausführungen
-
Schienenschnittstelle: Picatinny
-
Klemmung: einstellbares ADM QD Auto Lock System
-
Ringkonstruktion: horizontal geteilt, Ringunterteil in die Basis integriert
-
Material: CNC-gefertigtes 6061-T6-Aluminium
-
Oberfläche: Schwarz Type III harteloxiert nach Mil-Spec; FDE als eigene Farbvariante
-
Gewicht: Herstellerangabe 8 oz
Lieferumfang
Bestätigt enthalten ist eine DELTA-C-QD-Cantilever-Montage mit integrierten Ringen in der gewählten Kombination aus 30 mm oder 34 mm und Schwarz oder FDE. Zielfernrohr, Waffe beziehungsweise Upper Receiver, Werkzeug, Ersatzringe, optionale Ringkappen und weiteres Schienenzubehör sind nicht als enthalten bestätigt.
Montagegrenze:
Eine aktuell abrufbare separate ADM-Anleitung für die DELTA-C liegt nicht vor; die offizielle allgemeine ADM-Montageanleitung antwortet bei der Prüfung mit HTTP 403. Deshalb werden keine Ringdrehmomente oder Schraubensicherungsangaben aus anderen ADM-Produkten übertragen. Verwende die aktuelle Anleitung des konkreten Zielfernrohrs und hole fehlende DELTA-C-Werte direkt bei ADM ein.
Unsere Einschätzung
Der stärkste Kaufgrund ist nicht allein die QD-Funktion, sondern die Verbindung aus 2 Zoll Vorversatz, horizontal integrierter Ringbasis und einstellbarer Picatinny-Klemmung. Wer den Augenabstand auf einem Flattop-Aufbau weiter nach vorn bringen muss und die Optik regelmäßig definiert abnehmen möchte, erhält eine sehr gezielte Systemlösung.
Die häufigste Fehlannahme wäre, die Varianten nur als Farbwahl zu betrachten. 30 mm und 34 mm sind nicht austauschbare technische Ausführungen. Ohne bestätigten Rohrdurchmesser oder ohne echten Bedarf an Cantilever und QD ist die DELTA-C unnötig spezialisiert.
FAQ
Welche Variante passt zu meinem Zielfernrohr?
Der Mittelrohrdurchmesser muss exakt übereinstimmen: 30 mm zu 30 mm oder 34 mm zu 34 mm. Danach wählst du Schwarz oder FDE. Der Objektivdurchmesser ersetzt diese Messung nicht.
Kann ich später von 30 mm auf 34 mm umrüsten?
Nicht durch einen einfachen Ringsatz. Bei der DELTA-C ist das Ringunterteil in die Basis integriert; ADM beschreibt die Ringgrößen als nicht austauschbar. Für den anderen Rohrdurchmesser wird eine passende vollständige Montage benötigt.
Hat die Montage eine Vorneigung?
Die vier angebotenen Varianten besitzen 0 MOA. Wenn dein Aufbau eine zusätzliche 20-MOA-Vorneigung verlangt, benötigst du eine ausdrücklich so ausgewiesene Ausführung.
Wofür sind die 2 Zoll Vorversatz gedacht?
Sie verschieben das Zielfernrohr nach vorn, damit sich der Augenabstand auf einem Flattop-Aufbau einstellen lässt, während die Montagebasis auf der Schiene des Upper Receivers bleiben kann.
Passt die DELTA-C nur auf AR-15?
ADM nennt Flattop AR-15 als Hauptanwendung und zusätzlich kompatible AR-10- und SCAR-Aufbauten. Voraussetzung bleibt eine geeignete Picatinny-Schiene und eine im Gesamtaufbau passende Geometrie.
Sind Zielfernrohr oder Werkzeug enthalten?
Nein. Bestätigt ist die gewählte DELTA-C-Montage mit integrierten Ringen und QD-Klemmung. Zielfernrohr, Waffe, Werkzeug, Ersatzringe und optionale Ringkappen gehören nicht zum bestätigten Lieferumfang.
Technische Daten praktisch gelesen
Kaufkritische DatenRingdurchmesser, Schienenstandard, Bauhöhe, MOA/MIL-Vorneigung, Versatz und QD-Ausführung.
PraxisfolgeDie passende Geometrie schafft Freigängigkeit, sauberen Augenabstand und nutzbaren Höhenverstellweg; eine falsche Höhe oder zu starke Vorneigung kann die Nutzung deutlich einschränken.
Grenzen und Fehlkauf vermeiden
Wichtig vor Montage und NutzungMontage nur an vollständig entladener Waffe. Schrauben über Kreuz mit geeignetem Drehmomentschlüssel nach Herstellerangabe anziehen; QD-Spannung und Treffpunktlage nach der Erstmontage kontrollieren.
LieferumfangEnthalten ist ausschließlich die im bestehenden Produkttext und in der gewählten Variante ausdrücklich benannte Ausführung. Abgebildete Waffen, Optiken oder weiteres Zubehör gehören nur dazu, wenn sie ausdrücklich aufgeführt sind.
Black-Raptor-Einordnung: Diese Ausführung ist sinnvoll, wenn die kaufkritischen Maße und Schnittstellen vorab eindeutig bestätigt sind. Bei unklarer Passung zuerst Modellbezeichnung und vorhandene Aufnahme prüfen.
