Auf einem Flat-Top AR liegt die mechanische Visierlinie typischerweise so hoch, dass eine sehr niedrige Micro-Montage den Kopf unnötig auf den Schaft zwingt. Eine sehr hohe Montage macht den Anschlag zwar aufrechter, vergrößert aber den Halteversatz auf kurze Entfernung. Die SM-2007B besetzt bewusst die Mitte: Lower-1/3 statt absolute Co-Witness oder moderner 1,93-Zoll-Höhe.

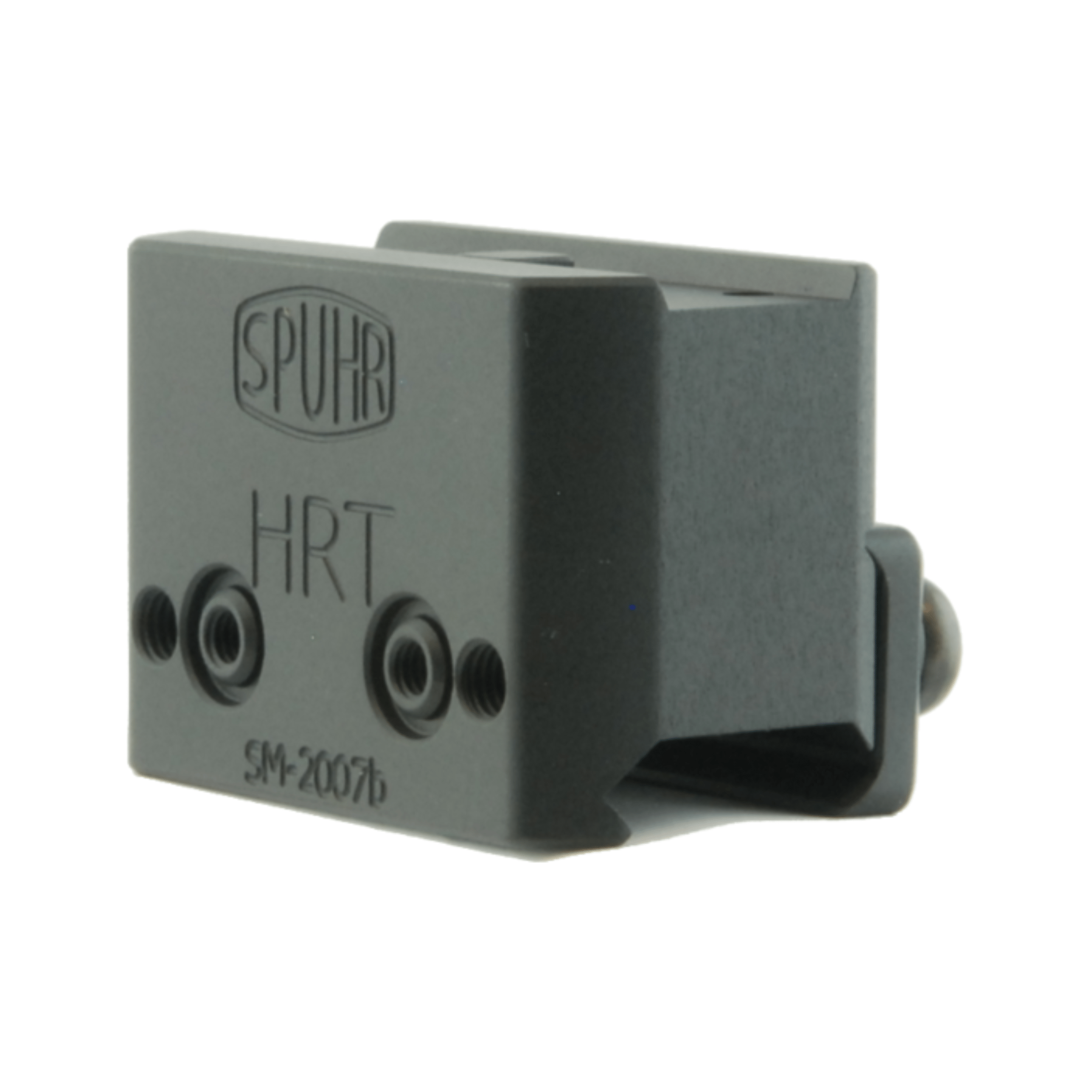

Die SM-2007B ist Spuhrs feste Aimpoint-Micro-Montage für ein Lower-1/3-Setup. Sie verbindet den Micro-Footprint direkt mit Picatinny oder STANAG, verzichtet auf einen Schnellspannhebel und trägt auf der gegenüberliegenden Seite Spuhr-Interfaces für kompatibles Zubehör.
Einordnung vor dem Kauf:
Produktart: vollständige, fest verschraubte Rotpunktmontage.
Waffenseite: Picatinny- oder STANAG-Schiene.
Optikseite: Aimpoint-Micro-Footprint.
Visierkonzept: Lower-1/3 mit passender Optik und mechanischer Visierung.
Nicht enthalten: Rotpunktvisier und Anbauteile für die Spuhr-Interfaces.
Micro-Footprint statt Markenname
Spuhr nennt für SM-2007B Aimpoint T-1, T-2 und in der aktuellen Übersicht CompM5. Entscheidend ist die Unterseite des Visiers: Lochbild, Auflageflächen und Befestigungsschrauben müssen dem Aimpoint-Micro-Standard entsprechen. Aimpoint ACRO, CompM4 und andere Produktfamilien nutzen andere Schnittstellen und passen nicht direkt.
Auch ähnlich kompakte Rotpunktvisiere dürfen nicht allein nach Gehäuseform ausgewählt werden. Ein Adapter kann eine andere Schnittstelle technisch verbinden, verändert jedoch Aufbauhöhe, Schraubenlänge und Zahl der Kontaktstellen. Wenn für das vorhandene Visier eine direkte Montage verfügbar ist, ist sie für einen Neuaufbau meist die sauberere Wahl.
41 mm im Shop, 42 mm in der aktuellen Übersicht
Spuhr dokumentierte SM-2007B historisch mit 41 mm; die aktuelle Modellübersicht führt 42 mm. Die tatsächliche Visierlinienhöhe hängt zusätzlich vom montierten Rotpunktvisier ab. Der historische Spuhr-Katalog weist für das Modell die niedrigere Angabe und 91 g Gewicht aus; die heutige Spuhr-Seite ordnet dieselbe Modellnummer weiterhin als Lower-1/3 ein, rundet beziehungsweise führt die Gesamthöhe aber höher.
Das ist kein Grund, die Visierlinie anhand eines einzelnen Millimeterwerts zu versprechen. Ein T-2 und ein CompM5 teilen die Montageaufnahme, ihre optische Achse liegt jedoch nicht zwangsläufig identisch über dem Footprint. Wer eine vorhandene Kimme als Referenz nutzt, beurteilt deshalb die Kombination aus Waffenschiene, Montage, konkretem Rotpunktvisier und Visierhöhe.
Was Lower-1/3 praktisch bedeutet
Bei einer passenden AR-ähnlichen Visiergeometrie erscheint die mechanische Visierung im unteren Drittel des Rotpunktfensters, während der normale Anschlag den Blick höher und freier durch das Fenster führt. Das hält Kimme und Korn als Rückfallebene verfügbar, ohne sie ständig zentral im Sichtbild zu haben.
Der Begriff ist keine universelle Maßnorm für jede Waffe. Auf einem Gewehr mit abweichender Schienenhöhe, anderer Schaftlinie oder anderer Visierung kann dieselbe Montage eine andere Bildlage erzeugen. Für reine Jagdwaffen ohne mechanische Visierung ist deshalb die natürliche Kopfposition wichtiger als der Co-Witness-Begriff.
Für robuste Flat-Top-Systeme entwickelt
Spuhr führt SM-2007B in der aktuellen Übersicht als Ausführung aus besonderen Militär- und Polizeiverträgen. Der historische Katalog ordnet sie ausdrücklich Flat-Top AR-15/M4 zu. Das erklärt die Kombination aus Lower-1/3-Höhe, massiver Seitenklemme und dem vergleichsweise hohen Gewicht von 91 g.
Diese Herkunft macht die Montage nicht automatisch zur besten Wahl für jedes Gewehr. Sie spielt ihre Konstruktion dort aus, wo das Rotpunktvisier dauerhaft auf der Waffe bleibt, die Schiene eine AR-ähnliche Höhe zur Schaftlinie besitzt und zusätzliche Spuhr-Interfaces tatsächlich gebraucht werden. Auf einem leichten Jagdrepetierer mit tiefem Schaft kann eine niedrigere und leichtere Micro-Montage ergonomisch sinnvoller sein.
Feste Schienenklemmung statt QD
Die Montage wird mit einer separaten Seitenklemme und zwei Torx-Klemmschrauben auf der Schiene befestigt. Spuhr erlaubt, die Klemmseite links oder rechts auszurichten. Das ist hilfreich, wenn Ladehebel, seitliche Bedienelemente oder anderes Zubehör auf einer Seite mehr Freiraum benötigen.
Diese Konstruktion ist für eine dauerhaft eingerichtete Optik gedacht. Sie lässt sich mit Werkzeug demontieren, bietet aber keine werkzeuglose Schnellabnahme. Wer regelmäßig zwischen Optiken wechselt oder die Schiene kurzfristig freimachen muss, sollte eine echte QD-Montage wählen und deren Rückkehrgenauigkeit als eigenes Systemmerkmal bewerten.
Spuhr-Interfaces auf der freien Seite
Gegenüber der Schienenklemme besitzt der Körper einen Satz Spuhr-Interfaces. Dort lassen sich freigegebene Interface-Komponenten befestigen, ohne eine zusätzliche Klemmschelle um das Visier oder eine separate Schiene auf dem Handschutz zu benötigen.
Die Schnittstellen sind kein universelles Gewinde. Zubehör, Schraubenlänge und Position müssen ausdrücklich zum Spuhr-Interface und zum Montagenkörper passen. Die freie Seite bleibt außerdem nur dann wirklich nutzbar, wenn benachbarte Bedienelemente, Gehäuseteile und die gewählte Klemmrichtung ausreichend Raum lassen.
91 g bewusst einordnen
Die historische Herstellerangabe nennt 91 g. Damit gehört SM-2007B nicht zu den leichtesten Micro-Montagen; Spuhr hat die Baureihe ausdrücklich auf eine sehr robuste einteilige Konstruktion mit massiver Klemmung und Zubehörinterfaces ausgelegt.
Der Mehrwert entsteht nur, wenn diese Merkmale zum Setup passen. Für ein möglichst leichtes Jagdgewehr ohne Seitenschnittstellen ist eine modernere, reduzierte Micro-Montage ehrlicher. Für ein beanspruchtes Range- oder Trainingsgewehr kann die robuste feste Verbindung dagegen wichtiger sein als die letzten eingesparten Gramm.
Montage nach Spuhr-Anleitung
Das Rotpunktvisier wird mit vier passenden Befestigungsschrauben auf den Körper gesetzt. Spuhr liefert eine zusätzliche Schraube als Reserve mit. Danach wird die Seitenklemme mit den beiden gewachsten Torx-Schrauben montiert. Der Werkszustand der Schrauben gehört zur Drehmomentangabe und wird nicht beliebig mit zusätzlichem Öl oder Schraubensicherung kombiniert.
Für die Klemmschrauben nennt Spuhr 5 Nm. Nach der Ersteinrichtung empfiehlt der Hersteller Kontrollmarken. Sie zeigen später, ob sich eine Schraube bewegt hat, ohne jede Verbindung routinemäßig nachzuziehen. Nach Montage oder Demontage wird der Nullpunkt neu bestätigt.
Unsere Einschätzung
Der stärkste Grund für SM-2007B ist die Kombination aus fester Micro-Aufnahme, beidseitig planbarer Schienenklemmung und echten Spuhr-Interfaces. Sie passt zu einem Gewehr, das als dauerhaftes System aufgebaut wird und bei dem eine Lower-1/3-Visierlinie bewusst Teil der Bedienlogik ist.
Die häufigste Fehlannahme wäre, Lower-1/3 allein aus dem Produktnamen auf jede Waffe und jedes Micro-kompatible Visier zu übertragen. Wer keine mechanische Visierung nutzt, die Optik häufig abnehmen möchte oder eine andere Kopfposition bevorzugt, zahlt sonst für eine Geometrie und Schnittstellen, die im eigenen Ablauf wenig bringen.
Ausbilder-Tipp: Anschlag festlegen, bevor die Höhe bewertet wird
Nimm die Waffe mit geschlossenen Augen in den natürlichen Anschlag und öffne erst dann die Augen. Liegt der Blick ohne bewusstes Absenken oder Strecken des Kopfes durch die Mitte des Fensters, unterstützt die Montage den Ablauf. Erst danach wird beurteilt, wo die mechanische Visierung im Fenster steht. So wird Lower-1/3 nicht zum Selbstzweck, sondern Teil einer wiederholbaren Kopfposition.
Nutzer-Tipp: Klemmseite nach Bedienraum wählen
Bevor die Optik endgültig montiert wird, werden Ladehebel, Verschlussfang und benachbarte Anbauteile vollständig bedient. Die Schienenklemme kann laut Spuhr links oder rechts sitzen. Wähle die Seite, auf der Schraubenköpfe und Klemme weder Handweg noch Wartungszugang behindern.
Nutzer-Tipp: Nullpunkt und Nahbereich zusammen dokumentieren
Nach dem Einschießen wird nicht nur die Turmstellung notiert. Halte zusätzlich fest, wie weit der Treffpunkt auf einer typischen kurzen Trainings- oder Jagddistanz unter dem Haltepunkt liegt. Die erhöhte Visierlinie verlangt dort einen bewussten Halteversatz; eine saubere Dokumentation verhindert, dass dieser Effekt fälschlich der Optik oder Montage zugeschrieben wird.
Nutzer-Tipp: Auf dem Upper bleiben
Auf einer AR-Plattform sitzt die komplette Klemmfläche auf dem starren Upper Receiver. Die Montage wird nicht über den Übergang zum Handschutz gesetzt, auch wenn dort eine durchgehende Schiene optisch eine einzige Fläche bildet. So bleibt die Optik von möglichen Bewegungen des Handschutzes entkoppelt und der Nullpunkt hängt nur an Receiver, Montage und Visier.
Nutzer-Tipp: Magnifier auf dieselbe Achshöhe bringen
Wird hinter dem Rotpunkt später ein Magnifier ergänzt, muss dessen optische Mitte zur Lower-1/3-Höhe der SM-2007B passen. Eine absolute Co-Witness-Magnifierhalterung sitzt zu tief; eine 1,93-Zoll-Halterung zu hoch. Kleine seitliche Abweichungen lassen sich am Magnifier justieren, ein falsches Höhenniveau aber nicht sinnvoll wegstellen.
Black-Raptor-Kurzfazit:
Kaufen, wenn: Aimpoint-Micro-Footprint, Picatinny-/STANAG-Basis, feste Montage und Lower-1/3-Geometrie bewusst zusammenpassen und die seitlichen Spuhr-Interfaces genutzt werden sollen.
Nicht kaufen, wenn: ein anderer Footprint vorliegt, eine QD-Funktion benötigt wird, absolute Co-Witness oder eine deutlich höhere Visierlinie gewünscht ist oder Gewicht wichtiger ist als die robuste SM-Konstruktion.
Lieferumfang
- Spuhr SM-2007B Montagenkörper
- Seitenklemme für Picatinny/STANAG
- zwei Klemmschrauben mit Unterlegscheiben
- fünf Befestigungsschrauben für Aimpoint T-1/T-2
Nicht enthalten: Rotpunktvisier, Werkzeug und Zubehör für die Spuhr-Interfaces.
Passende Alternativen nach Höhe und Bedienkonzept:
Technische Daten
-
Hersteller: Spuhr
-
Modell: SM-2007B
-
Bauart: feste, einteilige Rotpunktmontage
-
Optikaufnahme: Aimpoint-Micro-Footprint
-
Herstellerzuordnung: Aimpoint T-1, T-2 und CompM5
-
Waffenaufnahme: Picatinny / STANAG
-
Visierkonzept: Lower-1/3 mit passendem Visier-Setup
-
Höhenangabe: historisch 41 mm, aktuell 42 mm
-
Gewicht: 91 g
-
Klemmung: Seitenklemme mit zwei Torx-Schrauben
-
Klemmrichtung: links oder rechts montierbar
-
Zubehörschnittstelle: Spuhr-Interfaces gegenüber der Klemme
-
Schnellspannfunktion: nein
FAQ
Passt SM-2007B direkt für Aimpoint ACRO oder Steiner MPS?
Nein. Diese Optiken nutzen einen anderen Footprint. Ein Adapter verändert die Höhe und ergänzt weitere Schraubverbindungen; eine direkt passende Montage ist bei einem Neuaufbau meist sinnvoller.
Warum stehen 41 mm im Titel, während Spuhr aktuell 42 mm nennt?
Ältere offizielle Spuhr-Unterlagen dokumentieren SM-2007B mit der niedrigeren Angabe, die aktuelle Modellübersicht führt sie höher. Zusätzlich hängt die reale optische Achse vom montierten Visier ab. Deshalb bleibt die Abweichung sichtbar dokumentiert.
Ist die Montage schnell abnehmbar?
Nein. Sie wird mit zwei Torx-Klemmschrauben befestigt und ist für ein dauerhaft eingerichtetes System gedacht. Für werkzeuglose Abnahme ist eine QD-Montage erforderlich.
Kann die Schienenklemme auf beiden Seiten sitzen?
Ja. Laut Spuhr lässt sich der Körper mit den Klemmschrauben links oder rechts montieren. Das erleichtert die Anpassung an Bedienraum und benachbarte Anbauteile.
Ist Lower-1/3 auf jeder Waffe garantiert?
Nein. Der Begriff setzt eine passende Schienen-, Optik- und Visiergeometrie voraus. Auf Jagdwaffen oder Systemen mit anderer Schaft- und Visierlinie kann das Bild abweichen.
Sind die Schrauben für das Rotpunktvisier enthalten?
Ja. Die Spuhr-Anleitung nennt fünf passende Schrauben; vier werden zur Befestigung verwendet und eine bleibt als Reserve. Das Rotpunktvisier selbst ist nicht enthalten.
