Spuhr · Kaufberatung
Optikmontage nach Ringmaß, Höhe und Vorneigung auswählen

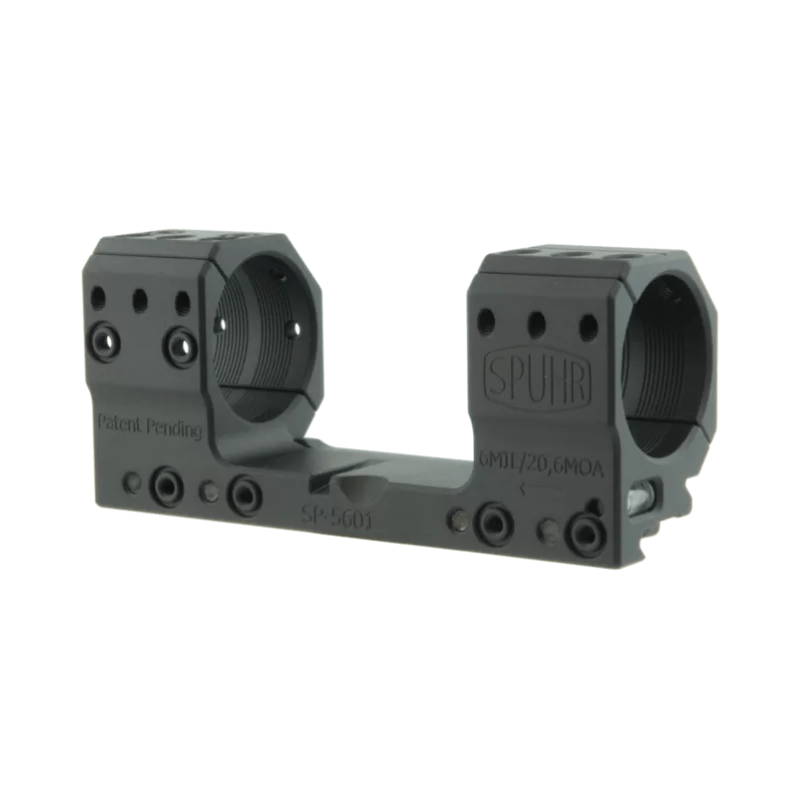

Spuhr Zielfernrohrmontage, 35 mm / 30 mm / 20,6 MOA wird nach Passung, Variante und praktischer Wirkung eingeordnet – ohne behaupteten Eigentest.
Passung zuerst prüfen
Passt das Produkt zu deinem Setup?
Passt gutWenn Rohrdurchmesser, Picatinny-Schnittstelle, Bauhöhe, Vorneigung und gegebenenfalls Vorversatz stimmen exakt mit Optik und Waffe überein.
Passt eher nichtWenn nur der Ringdurchmesser wurde geprüft oder Objektiv, Turm, Hülsenauswurf beziehungsweise Augenabstand können kollidieren.
Kaufcheck vor dem BestellenRingdurchmesser, Schienenstandard, Bauhöhe, MOA/MIL-Vorneigung, Versatz und QD-Ausführung. Vergleiche die gewählte Variante mit der Kennzeichnung am vorhandenen System und mit den Herstellerunterlagen.
Bei einer geneigten Montage zählt nicht nur, wie viel Winkel sie mitbringt. Entscheidend ist, was dieser Winkel auf der vorhandenen Waffenrail mit dem Nullpunkt macht und wie stark die Zielfernrohrachse am Objektiv bereits abgesunken ist. Eine niedrige Montage verschärft diese zweite Frage, weil ihre geometrische Reserve von Anfang an kleiner ist.
Die SP-5601 kombiniert deshalb zwei bewusste Entscheidungen: 30 mm Achshöhe am hinteren Ring und 6 MIL / 20,6 MOA Neigung. Sie ist keine universelle Long-Range-Montage, sondern eine feste 35-mm-Lösung für Repetierbüchsen mit einteiliger MIL-STD-1913- oder STANAG-4694-Rail.
Vor dem Kauf müssen zwei Reserven stehen:
Die Optik braucht genügend Gegenverstellweg für den vorgesehenen Nahnullpunkt. Gleichzeitig muss das Objektiv trotz der nach vorn fallenden Achse frei über Rail, Lauf und Schutzkappe bleiben.
6 MIL verschieben den Arbeitsbereich
Die Montage neigt das Zielfernrohr gegenüber ihrer Railaufnahme um 6 MIL. Beim Einschießen wird dieser Winkel über den Höhenturm ausgeglichen. Bleibt der gewünschte Nullpunkt erreichbar, steht anschließend mehr des bereits vorhandenen Verstellbereichs in der für große Distanz benötigten Richtung zur Verfügung.
Der mechanische Gesamtverstellweg wird nicht größer. Auf einer neutralen Rail entstehen insgesamt 6 MIL. Eine bereits um 3 MIL geneigte Rail ergibt zusammen 9 MIL; mit einer 6-MIL-Rail wächst die Gesamtneigung auf 12 MIL. Der zweite Fall kann sinnvoll sein, verbraucht aber deutlich mehr Gegenweg beim Einschießen.
Spuhr empfiehlt in der eigenen Auswahlhilfe so wenig Neigung wie nötig. Liegt die Gesamtneigung über der Hälfte des verfügbaren Höhenbereichs, kann ein Nullpunkt auf kurze Distanz unmöglich werden. Deshalb wird nicht nur der nominelle Gesamtweg betrachtet, sondern der real verfügbare Gegenweg mit eingerichtetem Zero-Stop und der konkreten Ausgangslage des Turms.
Ausbilder-Tipp: Gesamtwinkel vor dem Einschießen festlegen
Schreibe den Winkel der Waffenrail und die 6 MIL der Montage getrennt auf. Stelle daneben den realen Gegenverstellweg der Optik. Erst wenn der geplante Nullpunkt innerhalb dieser Reserve liegt, ist die Neigung funktional. Eine neutrale SP-5001 ist die bessere Wahl, wenn die Rail den benötigten Winkel bereits vollständig liefert.
Frontfreiheit: 30 mm gelten nur am hinteren Ring
Bei geneigten Spuhr-Montagen wird die Höhe an der hinteren Ebene des hinteren Rings gemessen. Mit 6 MIL fällt die optische Achse nach vorn näherungsweise um 0,6 mm je 100 mm Längsabstand. Das ist bei einer hohen Montage oft unkritisch; bei nur 30 mm Ausgangshöhe kann es die Modellwahl entscheiden.
Liegt der größte Objektivdurchmesser 150 mm vor der hinteren Ringebene, beträgt die Achshöhe dort rechnerisch 29,1 mm. Ein reales Außengehäuse mit 56 mm Durchmesser lässt über einer parallelen durchgehenden Rail nur 1,1 mm theoretischen Abstand. Bei 58 mm Außendurchmesser bleiben lediglich 0,1 mm und damit praktisch keine brauchbare Reserve.
Bei 200 mm Längsabstand sinkt die Achse rechnerisch auf 28,8 mm. Selbst ein Außendurchmesser von 56 mm lässt dann nur 0,8 mm theoretische Luft. Schutzkappe, Toleranzen und Schmutz sind darin noch nicht berücksichtigt. Endet die Rail vor dem Objektiv, kann der reale Aufbau mehr Platz bieten; das muss an genau dieser Längsposition beurteilt werden.
Die von Spuhr genannten 6,5 mm Brückenfreiheit beziehen sich auf den Abstand zwischen Unterseite des 35-mm-Mittelrohrs und der Brücke des Montagenkörpers. Dieses Maß ist keine Zusage für den Freiraum unter dem Objektivgehäuse.
Nutzer-Tipp: Mit der Längsposition rechnen, nicht nur mit dem Durchmesser
Miss vom hinteren Ring bis zur breitesten Stelle von Objektiv oder Kappe. Ziehe pro 100 mm Abstand 0,6 mm von den hinteren 30 mm ab und danach den halben Außendurchmesser. Bleibt nur ein Bruchteil eines Millimeters, gehört die 38-mm-Version in die engere Wahl.
35-mm-Ringgeometrie ohne Vorversatz
Die SP-5601 klemmt ausschließlich 35-mm-Mittelrohre. Ein 34-mm- oder 36-mm-Rohr ist nicht passend. Zusätzlich benötigen beide 32 mm breiten Ringe vollständig gerade Rohrzonen; der freie Bereich zwischen den Ringflächen beträgt laut Datenblatt 62 mm.
Spuhr schließt Zielfernrohre mit verlängertem Erektorgehäuse ausdrücklich aus und nennt US Optics TPAL/EREK als Beispiel. Auch ein korrektes 35-mm-Nennmaß garantiert daher keine Passung, wenn Turmblock, Verstärkung oder Konus in die Ringflächen ragen.
Der 126 mm lange Körper besitzt keinen Cantilever. Der Augenabstand wird über die Position des gesamten Körpers auf der Rail eingestellt, ohne die Ringe auf ungeeignete Rohrzonen zu verschieben. Reicht die einteilige Rail dafür nicht aus, löst mehr Drehmoment das eigentliche Geometrieproblem nicht.
Nutzer-Tipp: Ringzonen vor der Railposition festlegen
Lege die Optik zuerst so in den offenen Körper, dass beide Ringe vollständig auf zylindrischen Flächen sitzen und der Turmblock frei bleibt. Verschiebe danach die Montage als Einheit für den Augenabstand. So wird sofort sichtbar, ob die Rail ausreichend Positionierweg bietet.
Niedrige Visierlinie und Schaftkontakt
Die 30-mm-Linie ist auf vielen Repetierern attraktiv, weil sie einen direkten Wangenkontakt ohne unnötig hohe Schaftbacke ermöglichen kann. Das unterstützt eine wiederholbare Kopfposition, sofern Objektiv und Verschlussbereich genügend Platz lassen.
Auf geradlinigen AR-Schäften liegt die natürliche Visierlinie meist höher. Dort kann diese Montage den Kopf zu tief zwingen und zusätzlich fehlt der typische Vorversatz einer Cantilever-Lösung. Die SP-5601 sollte deshalb nach ihrem ursprünglichen Einsatzzweck beurteilt werden: niedriger, geneigter Aufbau auf einer Repetierbüchse mit einteiliger Rail.
ISMS-Körper, Libelle und Montagefolge
Das exakte Datenblatt nennt 7075-T651-Aluminium mit Harteloxal, 238 g Gewicht und sieben Spuhr-Interface-Sätze. Die integrierte Libelle sitzt im hinteren Bereich; die diagonal geteilten Ringe halten den Blick auf Höhen- und Seitenturm freier.
Nach aktueller ISMS-Anleitung wird der Körper beim Klemmen nach vorn gegen die Railanlage gedrückt. Die M5-Klemmschrauben werden von der Mitte nach außen in gleichbleibender Reihenfolge mit 5 Nm angezogen. Für die ab Werk gewachsten M4-Ringschrauben gelten 2,0 Nm oder der niedrigere freigegebene Wert des Optikherstellers.
Der mitgelieferte 10-Grad-Keil kann eine geeignete plane Unterseite der Optik zur integrierten Libelle ausrichten. Seine Rückseite dient als Schraubenlängenlehre für Interface-Zubehör. Zu lange Zubehörschrauben können bis an das Mittelrohr reichen und es beschädigen; Interface und Schraubenlänge gehören deshalb immer zusammen.
Unsere Einschätzung
Der stärkste Kaufgrund ist die Kombination aus 6 MIL und niedriger Kopfposition. Wer auf einer neutralen einteiligen Rail einen Long-Range-Aufbau mit 35-mm-Optik plant und den Wangenkontakt kompakt halten will, bekommt eine sehr klar definierte Lösung.
Das größte Fehlkaufrisiko liegt vorn am Objektiv. Die hinteren 30 mm wirken auf dem Datenblatt ausreichend, doch 6 MIL reduzieren die Höhe mit jedem Millimeter nach vorn. Bei großen Gehäusen oder langer Optik ist die SP-5602 mit 38 mm Achshöhe häufig die technisch sauberere Wahl.
Black-Raptor-Kurzfazit:
Kaufen, wenn: 35-mm-Rohr, einteilige Rail, niedrige Schaftlinie und insgesamt 6 MIL plus vorhandener Railwinkel zum Nullpunkt passen und die Frontfreiheit an der realen Objektivposition berechnet ist.
Nicht kaufen, wenn: die Rail bereits genug Neigung besitzt, der Gegenverstellweg knapp wird, Objektiv oder Kappe nahezu aufliegen oder QD, Cantilever beziehungsweise eine höhere AR-Visierlinie benötigt werden.
Lieferumfang
- 1 x Spuhr SP-5601 Zielfernrohrmontage
- 1 x 10-Grad-Nivellierkeil mit Schraubenlängenlehre
- 1 x Herstelleranleitung
Zielfernrohr, Waffe, Rail, Interface-Zubehör und Drehmomentwerkzeug sind nicht enthalten.
Passende Alternativen
Technische Daten
-
Modell: SP-5601
-
Mittelrohr: 35 mm
-
Achshöhe: 30 mm / 1,18 Zoll an der hinteren Ringebene
-
Neigung: 6 MIL / 20,6 MOA
-
Aufnahme: MIL-STD-1913 / STANAG 4694
-
QD / Cantilever: nein / nein
-
Gesamtlänge: 126 mm / 4,96 Zoll
-
Ringbreite / freier Ringraum: 32 mm / 62 mm
-
Brückenfreiheit: 6,5 mm vom unteren Rohrrand zur Körperbrücke
-
Gewicht: 238 g / 8,4 oz
-
Material: 7075-T651-Aluminium, harteloxiert
-
Interfaces: sieben Sätze, integrierte Libelle
-
EAN: 7340150700447
-
Drehmoment: 5 Nm Rail; 2,0 Nm oder niedrigerer Optikherstellerwert an den Ringen
Herstellerausschluss:
Die SP-5601 passt laut Spuhr nicht auf die SAKO S20 oder auf Gewehre mit zweiteiligen Rails. Zielfernrohre mit verlängertem Erektorgehäuse, ausdrücklich genannt werden US Optics TPAL/EREK, sind ebenfalls ausgeschlossen.
FAQ
Vergrößern 6 MIL den Höhenverstellweg?
Nein. Die Neigung verschiebt die nutzbare Lage innerhalb des vorhandenen mechanischen Bereichs. Der erreichbare Nahnullpunkt wird durch den Gegenverstellweg begrenzt.
Wie addiert sich eine geneigte Waffenrail?
Die Winkel werden addiert. Auf neutraler Rail ergeben sich 6 MIL, auf einer 3-MIL-Rail insgesamt 9 MIL und auf einer 6-MIL-Rail insgesamt 12 MIL.
Reichen 30 mm Höhe für ein Objektiv mit 56 mm Außendurchmesser?
Das hängt von der Längsposition ab. 150 mm vor der hinteren Ringebene bleiben wegen der 6-MIL-Neigung rechnerisch nur 1,1 mm über einer parallelen durchgehenden Rail.
Sind die genannten 6,5 mm der Objektivfreiraum?
Nein. Dieses Maß gilt zwischen Unterseite des 35-mm-Mittelrohrs und Körperbrücke. Objektivfreiheit wird aus Achshöhe an der konkreten Längsposition und realem Außendurchmesser berechnet.
Passt jedes Zielfernrohr mit 35-mm-Rohr?
Nein. Beide Ringzonen müssen gerade und frei sein. Verlängerte Erektorgehäuse wie US Optics TPAL/EREK schließt Spuhr ausdrücklich aus.
Wann ist die SP-5602 die bessere Wahl?
Wenn 6 MIL benötigt werden, aber Objektiv, Kappe, Vorsatztechnik oder Kopfposition mehr Höhe verlangen. Die SP-5602 hebt die hintere Achse auf 38 mm an.
Technische Daten praktisch gelesen
Kaufkritische DatenRingdurchmesser, Schienenstandard, Bauhöhe, MOA/MIL-Vorneigung, Versatz und QD-Ausführung.
PraxisfolgeDie passende Geometrie schafft Freigängigkeit, sauberen Augenabstand und nutzbaren Höhenverstellweg; eine falsche Höhe oder zu starke Vorneigung kann die Nutzung deutlich einschränken.
Grenzen und Fehlkauf vermeiden
Wichtig vor Montage und NutzungMontage nur an vollständig entladener Waffe. Schrauben über Kreuz mit geeignetem Drehmomentschlüssel nach Herstellerangabe anziehen; QD-Spannung und Treffpunktlage nach der Erstmontage kontrollieren.
LieferumfangEnthalten ist ausschließlich die im bestehenden Produkttext und in der gewählten Variante ausdrücklich benannte Ausführung. Abgebildete Waffen, Optiken oder weiteres Zubehör gehören nur dazu, wenn sie ausdrücklich aufgeführt sind.
Black-Raptor-Einordnung: Diese Ausführung ist sinnvoll, wenn die kaufkritischen Maße und Schnittstellen vorab eindeutig bestätigt sind. Bei unklarer Passung zuerst Modellbezeichnung und vorhandene Aufnahme prüfen.
