Eine niedrige Montage ist dann gut, wenn sie Kopfposition und Geometrie zusammenbringt. Sie ist nicht automatisch besser, nur weil das Zielfernrohr näher an der Waffe sitzt. Bei 30 mm Achshöhe entscheidet der reale Außendurchmesser des Objektivs darüber, ob zwischen Optik, Rail und Schutzkappe überhaupt noch belastbarer Freiraum bleibt.

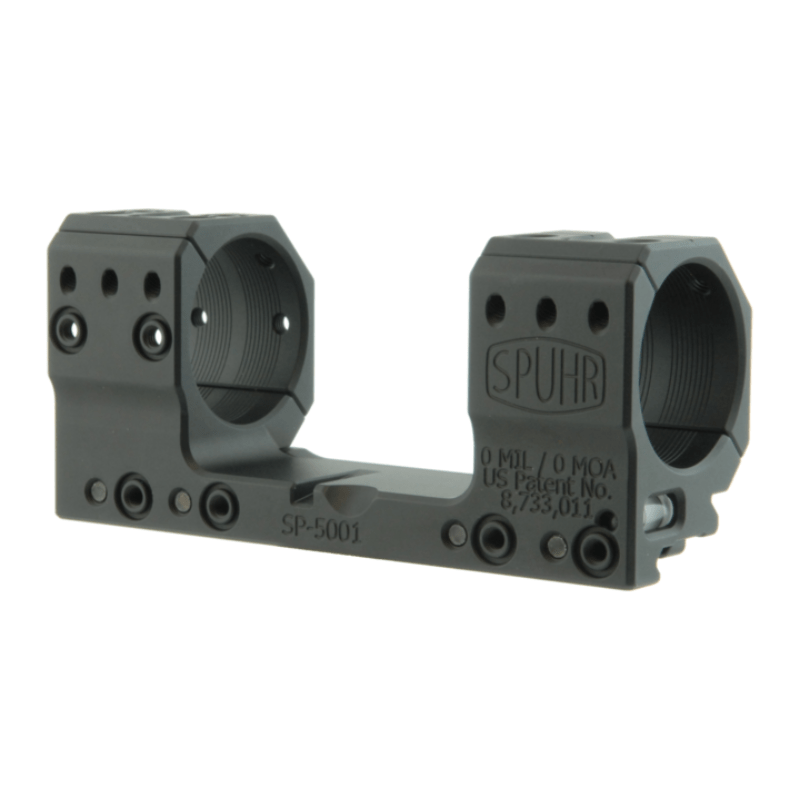

Genau für diesen kompakten Aufbau ist die SP-5001 gedacht. Sie trägt ein Zielfernrohr mit 35-mm-Mittelrohr fest auf einer einteiligen MIL-STD-1913- oder STANAG-4694-Rail. Spuhr ordnet das Modell ausdrücklich Repetierbüchsen zu; die Montage besitzt weder Schnellspannhebel noch Cantilever.
Die drei Kaufgrenzen in einem Satz:
35 mm müssen am Mittelrohr exakt stimmen, 30 mm müssen für Objektiv und Schaft ausreichen, und 0 MIL dürfen nur gewählt werden, wenn keine zusätzliche Neigung aus der Montage benötigt wird.
30 mm Achshöhe: niedrig heißt geometrisch knapp
Spuhr misst die Höhe von der Oberseite der Rail bis zur optischen Mittelachse. Da die SP-5001 neutral ausgeführt ist, bleibt diese Achshöhe entlang der Montage parallel zur Rail. Über einer durchgehenden, ebenfalls parallelen Rail ergibt sich damit eine einfache theoretische Grenze: Zweimal 30 mm entsprechen 60 mm maximalem Außendurchmesser bei exakt null Freiraum.
Ein Objektivgehäuse mit 58 mm Außendurchmesser lässt rechnerisch 1 mm Luft zur Rail; bei 56 mm Außendurchmesser sind es 2 mm. Das ist noch keine fertige Freigabe, denn Kappe, Schmutz, Fertigungstoleranzen und eine mögliche Stufe der Rail benötigen zusätzliche Reserve. Liegt das Objektiv vor dem Ende der Rail, kann die reale Situation günstiger sein; maßgeblich bleibt die Geometrie der konkreten Waffe.
Die Herstellerangabe von 6,5 mm beschreibt einen anderen Abstand: Sie gilt vom unteren Rand des 35-mm-Mittelrohrs bis zur Brücke des Montagenkörpers. Sie sagt nicht, dass unter jedem Objektiv automatisch 6,5 mm Platz bleiben. Wer diese beiden Maße verwechselt, kann trotz formal passendem Mittelrohr am vorderen Gehäuse anstoßen.
Ausbilder-Tipp: Erst den größten Außendurchmesser lokalisieren
Miss Objektivgehäuse und montierte Schutzkappe an ihrer breitesten Stelle. Übertrage anschließend deren Längsposition auf die Waffenrail. Liegt dieser Punkt über der Rail, ziehst Du den halben Außendurchmesser von 30 mm ab. Erst der verbleibende Wert ist die theoretische Luft; eine funktionale Reserve kommt danach noch oben drauf.
0 MIL ist neutral, nicht zusätzlicher Verstellweg
Die SP-5001 fügt der Waffenrail keine Neigung hinzu. Auf einer neutralen Rail bleibt das Gesamtsystem neutral. Sitzt sie auf einer bereits um 6 MIL geneigten Rail, beträgt die Gesamtneigung weiterhin 6 MIL. Der Höhenverstellbereich des Zielfernrohrs wird weder vergrößert noch durch die Montage verschoben.
Das ist sinnvoll, wenn die Waffenrail bereits den gewünschten Winkel vorgibt, der vorgesehene Distanzbereich keine zusätzliche Vorneigung verlangt oder möglichst viel Gegenverstellweg um den Nahnullpunkt erhalten bleiben soll. Für sehr große Distanzen kann die gleich hohe SP-5601 mit 6 MIL die passendere Ausführung sein, sofern Optik, Railwinkel und Nullpunkt diesen Gesamtwinkel zulassen.
Nutzer-Tipp: Railwinkel vor der Modellwahl festhalten
Eine 0-MIL-Montage neutralisiert keine geneigte Basis. Ermittle deshalb zuerst den Winkel der vorhandenen Rail. Willst Du 0 MIL Gesamtneigung, muss auch die Rail neutral sein. Soll das System 6 MIL erhalten und die Rail bringt bereits 6 MIL mit, ist die SP-5001 gerade die konsequente Wahl.
35-mm-Rohr: passend ist mehr als der Nenndurchmesser
Die Ringe sind ausschließlich für 35-mm-Mittelrohre ausgelegt. 34 mm und 36 mm sind keine tolerierbaren Nachbargrößen. Zusätzlich brauchen beide Ringe gerade, zylindrische Klemmzonen; Übergänge, Verstelltürme oder ein verlängertes Erektorgehäuse dürfen nicht in den Ringbereich geraten.
Das modellbezogene Datenblatt nennt 32 mm Ringbreite und zeigt 62 mm freien Raum zwischen den Ringbereichen. Spuhr schließt verlängerte Erektorgehäuse wie US Optics TPAL/EREK ausdrücklich aus. Der Produktname allein reicht daher nicht: Die nutzbare Rohrgeometrie muss innerhalb dieser konkreten Ringanordnung liegen.
Mit 126 mm Gesamtlänge ist die SP-5001 für einteilige Repetierer-Rails ausgelegt. Sie bietet keinen Vorversatz. Lässt sich der richtige Augenabstand nur erreichen, indem ein Ring auf eine konische oder unterbrochene Rohrzone rutscht, ist eine anders positionierte Montage die richtige Lösung.
Nutzer-Tipp: Augenabstand nicht mit schlechter Klemmposition erkaufen
Markiere zunächst die beiden vollständig geraden 35-mm-Rohrzonen. Lege die Optik dort in die offenen Ringe und verschiebe anschließend den gesamten Montagenkörper auf der Rail. Reicht der Weg nicht für ein volles Sehfeld im natürlichen Anschlag, fehlt dem System Positionierweg und nicht Klemmkraft.
Feste ISMS-Konstruktion und saubere Montagefolge
Der Körper wird laut exaktem Datenblatt aus 7075-T651-Aluminium gefertigt und harteloxiert. Sieben Spuhr-Interface-Sätze, die integrierte Libelle und diagonal geteilte Ringe gehören zum System. Der praktische Vorteil der Diagonalteilung liegt im freieren Blick auf Höhen- und Seitenturm; die Libelle hilft, Seitenfehler durch verkantetes Halten zu reduzieren.
Die aktuelle ISMS-Anleitung verlangt, die Montage beim Klemmen nach vorn gegen die Railanlage zu drücken. Die M5-Klemmschrauben werden von der Mitte nach außen in derselben Reihenfolge angezogen und mit 5 Nm beaufschlagt. Die ab Werk gewachsten M4-Ringschrauben erhalten 2,0 Nm oder den niedrigeren freigegebenen Wert des Optikherstellers.
Der mitgelieferte 10-Grad-Keil richtet eine geeignete ebene Unterseite des Zielfernrohrs zur integrierten Libelle aus. Hat die Optik dort keine zugängliche plane Fläche, ist der Keil keine universelle Nivellierlösung. In diesem Fall muss das Absehen mit einer anderen belastbaren Methode zur tatsächlichen Waffenachse ausgerichtet werden.
Die Rückseite des Keils dient außerdem als Schraubenlängenlehre für Interface-Zubehör. Das ist relevant: Eine zu lange Zubehörschraube kann bis an das Mittelrohr reichen und die Optik beschädigen. Zusatzausstattung wird deshalb nicht nur nach Interface, sondern auch nach freigegebener Schraubenlänge ausgewählt.
Unsere Einschätzung
Der stärkste Kaufgrund der SP-5001 ist die ungewöhnliche Kombination aus 35-mm-Rohr und wirklich niedriger 30-mm-Linie. Auf einem passenden Repetierer kann das einen stabileren Wangenkontakt ermöglichen als die 38-mm-Varianten und gleichzeitig die Visierlinie kompakt halten.
Genau diese Stärke ist ihre Grenze. Auf geradlinigen AR-Schäften, unter großen Objektiven über durchgehender Rail oder bei Vorsatztechnik fehlt häufig Höhe. Auch 0 MIL sind keine allgemeine Long-Range-Empfehlung: Die neutrale Montage ist richtig, wenn der benötigte Gesamtwinkel bereits über die Rail entsteht oder bewusst neutral bleiben soll.
Black-Raptor-Kurzfazit:
Kaufen, wenn: Dein Zielfernrohr ein echtes 35-mm-Mittelrohr mit passenden geraden Klemmzonen besitzt, 30 mm Achshöhe ausreichend Freiraum schaffen und die vorhandene Rail bereits den gewünschten Winkel vorgibt.
Nicht kaufen, wenn: Du ein großes Objektiv über einer durchgehenden Rail, ein verlängertes Erektorgehäuse, zusätzliche Montage-Neigung, QD, Cantilever oder eine AR-typisch hohe Kopfposition benötigst.
Lieferumfang
- 1 x Spuhr SP-5001 Zielfernrohrmontage
- 1 x 10-Grad-Nivellierkeil mit Schraubenlängenlehre
- 1 x Herstelleranleitung
Zielfernrohr, Waffe, Picatinny-Rail, Interface-Zubehör und Drehmomentwerkzeug sind nicht enthalten.
Passende Alternativen
Technische Daten
-
Modell: SP-5001
-
Mittelrohr: 35 mm
-
Achshöhe: 30 mm / 1,18 Zoll ab Railoberkante
-
Neigung: 0 MIL / 0 MOA
-
Aufnahme: MIL-STD-1913 / STANAG 4694
-
QD / Cantilever: nein / nein
-
Gesamtlänge: 126 mm / 4,96 Zoll
-
Ringbreite / freier Ringraum: 32 mm / 62 mm
-
Brückenfreiheit: 6,5 mm vom unteren Rohrrand zur Körperbrücke
-
Gewicht: 239 g / 8,4 oz
-
Material: 7075-T651-Aluminium, harteloxiert
-
Interfaces: sieben Sätze, integrierte Libelle
-
EAN: 7340150700416
-
Drehmoment: 5 Nm Rail; 2,0 Nm oder niedrigerer Optikherstellerwert an den Ringen
Herstellerausschluss:
Die SP-5001 passt laut Spuhr nicht auf die SAKO S20 oder auf Gewehre mit zweiteiligen Rails. Zielfernrohre mit verlängertem Erektorgehäuse, ausdrücklich genannt werden US Optics TPAL/EREK, sind ebenfalls ausgeschlossen.
FAQ
Bringen 0 MIL zusätzlichen Höhenverstellweg?
Nein. Die Montage fügt keinen Winkel hinzu und verändert den mechanischen Verstellbereich nicht. Die Gesamtneigung entspricht dem Winkel der vorhandenen Waffenrail.
Wie groß darf das Objektiv über einer durchgehenden Rail sein?
Bei neutralen 30 mm Achshöhe sind 60 mm Außendurchmesser die theoretische Null-Luft-Grenze. 58 mm lassen rechnerisch 1 mm, 56 mm 2 mm; Kappen und Sicherheitsreserve reduzieren den nutzbaren Wert.
Bedeuten 6,5 mm Brückenfreiheit auch 6,5 mm unter dem Objektiv?
Nein. Das Maß gilt zwischen Unterseite des 35-mm-Mittelrohrs und der Brücke des Montagenkörpers. Der Objektivfreiraum hängt vom realen Außendurchmesser und seiner Position über der Rail ab.
Passt jedes Zielfernrohr mit 35-mm-Mittelrohr?
Nein. Beide Ringe benötigen passende gerade Klemmzonen. Spuhr schließt verlängerte Erektorgehäuse wie US Optics TPAL/EREK ausdrücklich aus.
Ist die SP-5001 für AR-Plattformen gedacht?
Ihr ursprünglicher Einsatzzweck sind Repetierer mit einteiliger Rail. Auf geradlinigen AR-Schäften ist die 30-mm-Linie häufig zu niedrig; außerdem fehlt ein Cantilever für zusätzlichen Vorversatz.
Wann ist die SP-5002 die bessere Wahl?
Wenn 35-mm-Rohr und neutrale Geometrie stimmen, aber mehr Raum für Objektiv, Kappe, Vorsatztechnik oder eine höhere Kopfposition benötigt wird. Die SP-5002 hebt die Achse auf 38 mm an.
