Mehr Montagehöhe ist kein Qualitätsmerkmal, sondern Raum. Dieser Raum kann unter einem großen Objektiv, für eine Schutzkappe oder für die Achsanpassung eines Frontsystems gebraucht werden. Wird er nicht benötigt und kann der Schaft ihn nicht ausgleichen, bezahlt der Schütze mit einer schlechteren Kopfposition.

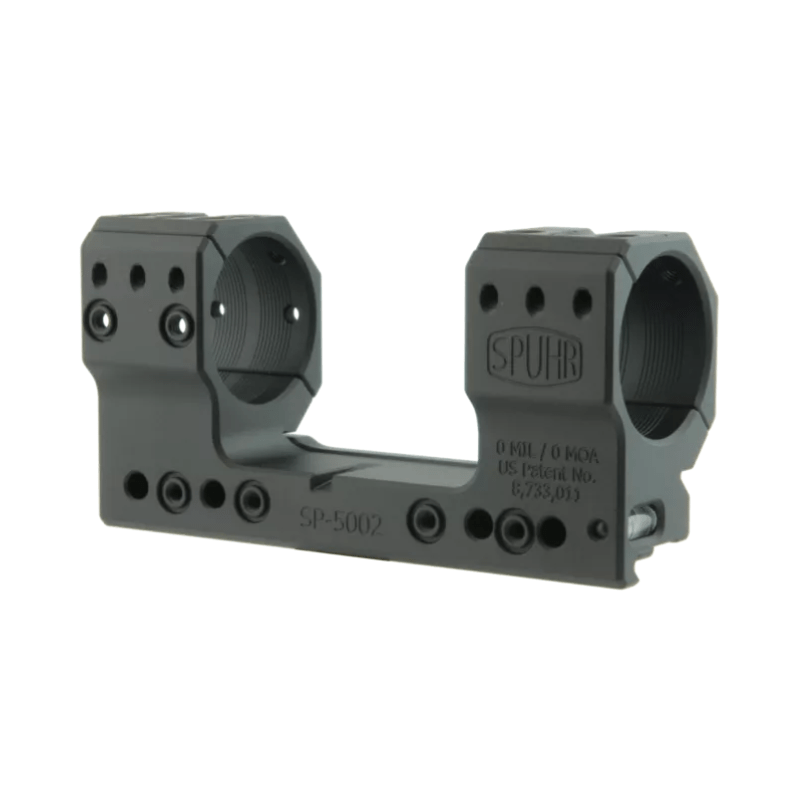

Die SP-5002 ist Spuhrs feste 35-mm-Lösung für genau diesen höheren Aufbau. Ihre Zielfernrohrachse liegt 38 mm über der Rail und verläuft wegen 0 MIL parallel zur Montagebasis. Das exakte Datenblatt nennt 56-mm-Objektivklassen, verlängerte Picatinny-Rails und Nachtsichtausrüstung als vorgesehenes Umfeld.
Wichtig für die Einordnung:
Die 38 mm schaffen geometrischen Raum. Die neutralen 0 MIL erzeugen weder zusätzliche Reichweite noch eine automatische Achsübereinstimmung mit einem Vorsatzgerät. Beides muss zum restlichen System passen.
38 mm: mehr Frontfreiheit mit klarer Rechengröße
Spuhr misst von der Railoberkante bis zur optischen Mittelachse. Da die SP-5002 neutral ist, bleiben diese 38 mm entlang einer parallelen Rail konstant. Über einer durchgehenden Rail liegt die theoretische Null-Freiraum-Grenze deshalb bei 76 mm realem Außendurchmesser.
Ein Objektivgehäuse mit 70 mm Außendurchmesser lässt rechnerisch 3 mm Luft zur Rail. Bei 66 mm Außendurchmesser bleiben 5 mm. Schutzkappe, Schmutz, Fertigungstoleranzen und gewünschte Sicherheitsreserve müssen davon noch abgezogen werden. Endet die Rail vor dem Objektiv, kann die tatsächliche Freiheit größer ausfallen.
Die Herstellerangabe „für 56-mm-Objektive“ beschreibt die Objektivklasse beziehungsweise Frontlinse. Sie darf nicht als Gehäusemaß in die Rechnung eingesetzt werden. Zwei Zielfernrohre mit derselben Frontlinse können unterschiedliche Außendurchmesser, Kappen und Übergangskonturen besitzen.
Nutzer-Tipp: Mit montierter Kappe rechnen
Miss den größten Außendurchmesser so, wie die Optik tatsächlich genutzt wird. Ziehe dessen halben Wert von 38 mm ab. Bei einem 70-mm-Gehäuse bleiben 3 mm, bevor Toleranzen berücksichtigt sind. So erkennst Du vor der Montage, ob die hohe Version wirklich Reserve schafft oder eine Kappe bereits den größten Teil davon verbraucht.
0 MIL halten den Railwinkel unverändert
Die SP-5002 fügt dem System keine Neigung hinzu und verschiebt den Höhenarbeitsbereich des Zielfernrohrs nicht. Auf einer neutralen Rail bleibt die Gesamtneigung bei 0 MIL. Besitzt die Waffenrail bereits 6 MIL, bleiben es mit dieser Montage insgesamt 6 MIL.
Das ist sinnvoll, wenn die Rail den gewünschten Winkel bereits mitbringt, wenn der Nullpunkt viel Gegenverstellweg benötigt oder wenn Optik und Frontgerät entlang einer neutralen gemeinsamen Rail geführt werden sollen. Wer zusätzliche 6 MIL aus der Montage braucht, wählt die gleich hohe SP-5602 und rechnet deren Winkel zum Railwinkel hinzu.
Nutzer-Tipp: Rail und Montage nicht doppelt geneigt bestellen
Notiere den vorhandenen Railwinkel vor der Entscheidung. Liefert die Basis bereits die gewünschte Neigung, hält die SP-5002 diesen Gesamtwinkel unverändert. Eine zusätzlich geneigte Montage wäre dann nur sinnvoll, wenn Gegenverstellweg und Distanzauftrag den addierten Winkel ausdrücklich verlangen.
Warum Spuhr dieses Modell für Frontsysteme einordnet
Eine verlängerte Rail kann ein Nachtsicht- oder anderes freigegebenes Frontgerät vor dem Zielfernrohr tragen. Die SP-5002 hält die Zielfernrohrachse dabei parallel und konstant 38 mm über ihrer Railaufnahme. Das erleichtert die geometrische Planung, ersetzt aber keine Kompatibilitätsfreigabe des Frontgeräts.
Entscheidend sind dessen eigene Achshöhe, zulässige Abweichung, Montageposition und Kollisionsraum. Ein Gerät mit anderer optischer Mitte wird nicht allein durch eine neutrale Zielfernrohrmontage fluchtend. Ebenso sind abgebildete oder separat montierte Frontsysteme nicht Bestandteil dieses Produkts.
Die sieben Spuhr-Interfaces an Körper und Ringdeckeln dienen Zubehör. Laut Anleitung sind die Interfaces auf den Ringdeckeln zur Zielfernrohrachse ausgerichtet, während die Flächen am Körper zur Montagebasis ausgerichtet bleiben. Bei 0 MIL verlaufen beide Bezugssysteme parallel; passende Schraubenlänge und Zubehörfreigabe bleiben trotzdem Pflicht.
Ausbilder-Tipp: Drei Achsen getrennt dokumentieren
Halte Railoberkante, Zielfernrohrachse und Achse des Frontgeräts als drei eigene Maße fest. Die SP-5002 definiert nur die Mitte des Zielfernrohrs mit 38 mm. Erst wenn das Frontgerät an seiner tatsächlichen Position dieselbe zulässige Linie erreicht, entsteht ein sauber geplantes System.
35-mm-Ringe und 126 mm Körperlänge
Die Ringflächen sind ausschließlich für 35-mm-Mittelrohre vorgesehen. 34 mm und 36 mm sind keine passenden Nachbargrößen. Beide 32 mm breiten Ringe benötigen vollständig gerade Rohrzonen; zwischen den Ringbereichen stehen laut Datenblatt 62 mm frei.
Spuhr schließt verlängerte Erektorgehäuse aus und nennt US Optics TPAL/EREK ausdrücklich. Der 126 mm lange Körper besitzt außerdem keinen Cantilever. Augenabstand und Ringzonen müssen daher innerhalb der vorhandenen Railposition zusammenfinden.
Die Montage ist für MIL-STD-1913 und STANAG 4694 ausgelegt. Sie wird mit Schrauben fest geklemmt und ist keine QD-Version. Für einen häufigen Optikwechsel ist eine passende QDP-Ausführung funktional ehrlicher als das wiederholte Lösen einer dauerhaft eingerichteten Schraubmontage.
Höhere Kopfposition richtig in den Schaft übersetzen
Gegenüber der 30-mm-SP-5001 liegt die Achse 8 mm höher. Dieser Unterschied kann unter einem großen Objektiv notwendig sein und auf geradlinigen Chassis eine natürliche Position unterstützen. Auf einem niedrigen klassischen Schaft kann er dagegen den Wangenkontakt lösen.
Die Schaftbacke sollte so eingestellt sein, dass das Jochbein einen wiederholbaren Anschlagpunkt findet und beim Einsetzen der Waffe sofort das vollständige Sehfeld erscheint. Muss der Kopf jedes Mal angehoben oder seitlich gesucht werden, passt die Höhe nicht zum Schaft, auch wenn die Optik mechanisch frei sitzt.
Montagefolge, Drehmoment und Zubehörschrauben
Das exakte Datenblatt nennt einen aus 7075-T651-Aluminium gefertigten, harteloxierten Körper mit 272 g Gewicht. Die diagonal geteilten Ringe erleichtern den Blick auf Höhen- und Seitenturm; die integrierte Libelle unterstützt die Kontrolle gegen Verkanten.
Nach aktueller ISMS-Anleitung wird der Körper beim Klemmen nach vorn gegen die Railanlage gedrückt. Die M5-Klemmschrauben werden von der Mitte nach außen in gleichbleibender Reihenfolge mit 5 Nm angezogen. Für die ab Werk gewachsten M4-Ringschrauben gelten 2,0 Nm oder der niedrigere Wert des Optikherstellers.
Der 10-Grad-Nivellierkeil richtet eine geeignete plane Optikunterseite zur integrierten Libelle aus. Seine Rückseite dient als Schraubenlängenlehre. Zu lange Interface-Schrauben können das Mittelrohr berühren und beschädigen; die Schraubenlänge wird daher vor jedem Zubehöranbau über diese Lehre bestimmt.
Unsere Einschätzung
Der stärkste Kaufgrund der SP-5002 ist die Kombination aus 35-mm-Rohr, hoher neutraler Achse und klarer Ausrichtung auf verlängerte Rail-Systeme. Sie löst ein reales Platzproblem, ohne gleichzeitig eine ballistische Neigung aufzuzwingen.
Die häufigste Fehlannahme wäre, 38 mm grundsätzlich als komfortabler zu behandeln. Mehr Höhe hilft nur, wenn Objektiv, Frontsystem oder Schaftgeometrie sie verlangen. Für eine niedrigere Repetierer-Wangenlinie ohne großen Frontaufbau ist die SP-5001 oft die direktere Lösung.
Black-Raptor-Kurzfazit:
Kaufen, wenn: ein echtes 35-mm-Zielfernrohr, großes Objektiv oder Frontsystem 38 mm Achshöhe benötigen und die vorhandene Rail den gewünschten Winkel bereits vorgibt.
Nicht kaufen, wenn: der Schaft die höhere Kopfposition nicht unterstützt, zusätzliche Montage-Neigung gebraucht wird, ein verlängertes Erektorgehäuse vorliegt oder QD beziehungsweise Cantilever erforderlich sind.
Lieferumfang
- 1 x Spuhr SP-5002 Zielfernrohrmontage
- 1 x 10-Grad-Nivellierkeil mit Schraubenlängenlehre
- 1 x Herstelleranleitung
Zielfernrohr, Waffe, Rail, Nachtsicht- oder Frontgerät, Interface-Zubehör und Drehmomentwerkzeug sind nicht enthalten.
Passende Alternativen
Technische Daten
-
Modell: SP-5002
-
Mittelrohr: 35 mm
-
Achshöhe: 38 mm / 1,5 Zoll ab Railoberkante
-
Neigung: 0 MIL / 0 MOA
-
Aufnahme: MIL-STD-1913 / STANAG 4694
-
QD / Cantilever: nein / nein
-
Gesamtlänge: 126 mm / 4,96 Zoll
-
Ringbreite / freier Ringraum: 32 mm / 62 mm
-
Gewicht: 272 g / 9,6 oz
-
Material: 7075-T651-Aluminium, harteloxiert
-
Interfaces: sieben Sätze, integrierte Libelle
-
EAN: 7340150700423
-
Drehmoment: 5 Nm Rail; 2,0 Nm oder niedrigerer Optikherstellerwert an den Ringen
Herstellerausschluss:
Die SP-5002 passt laut Spuhr nicht auf die SAKO S20 oder auf Gewehre mit zweiteiligen Rails. Zielfernrohre mit verlängertem Erektorgehäuse, ausdrücklich genannt werden US Optics TPAL/EREK, sind ebenfalls ausgeschlossen.
FAQ
Fügen 0 MIL zusätzliche Vorneigung hinzu?
Nein. Die SP-5002 übernimmt den Winkel der vorhandenen Rail unverändert und verschiebt den Höhenarbeitsbereich des Zielfernrohrs nicht.
Welcher Objektiv-Außendurchmesser passt über eine durchgehende Rail?
Bei 38 mm neutraler Achshöhe sind 76 mm die theoretische Null-Luft-Grenze. Ein 70-mm-Gehäuse lässt rechnerisch 3 mm, ein 66-mm-Gehäuse 5 mm vor Kappen und Reserve.
Passt jedes Zielfernrohr der 56-mm-Objektivklasse?
Nein. Die 56 mm beschreiben die Frontlinse, nicht das Außengehäuse. Mittelrohr, Ringzonen, reale Außenmaße und Kappe müssen separat passen.
Ist ein Nachtsichtgerät im Lieferumfang enthalten?
Nein. Spuhr ordnet die Montage für verlängerte Rails mit Nachtsichttechnik ein; Frontgerät, dessen Aufnahme und die Achsanpassung sind separate Systemteile.
Passt jedes Zielfernrohr mit 35-mm-Mittelrohr?
Nein. Beide Ringzonen müssen gerade und frei sein. Verlängerte Erektorgehäuse wie US Optics TPAL/EREK schließt Spuhr ausdrücklich aus.
Wann ist die SP-5001 die bessere Wahl?
Wenn neutrale Geometrie gewünscht ist, aber Objektiv und Schaft eine niedrigere 30-mm-Achse zulassen. Sie hält die Visierlinie 8 mm tiefer.
