Eine niedrige Montage ist nur dann ergonomisch besser, wenn das Objektiv tatsächlich frei bleibt und der Schaft die tiefere Kopfposition unterstützt. Bei Einzelringen kommt eine zweite Bedingung hinzu: Beide Ringe richten sich an der Rail aus. Ist diese nicht fluchtend, wird die Abweichung nicht durch einen gemeinsamen Montagenkörper überbrückt.

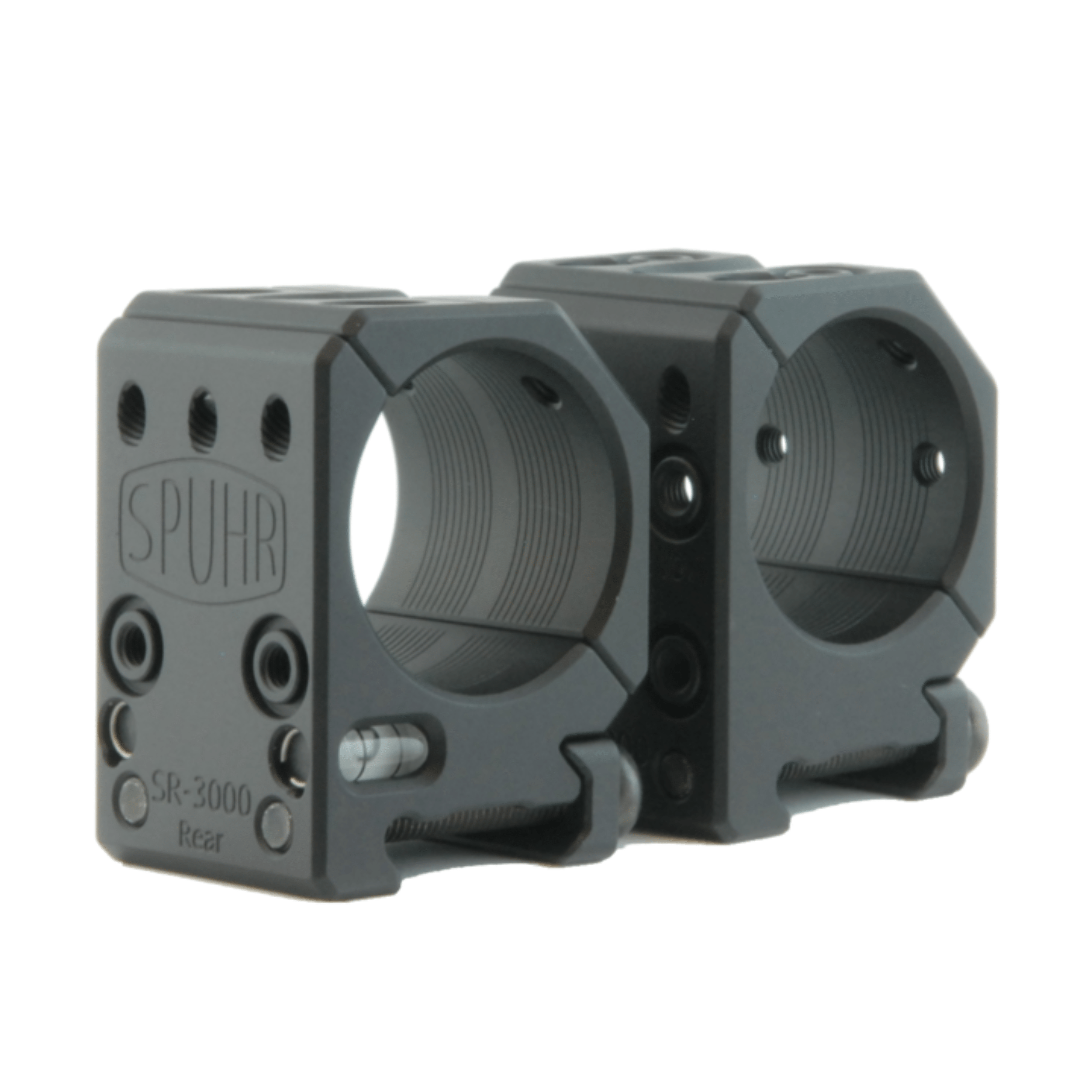

Die SR-3000 bestehen aus zwei separaten 30-mm-Ringen für Picatinny-Rails. Spuhr nennt 25,4 mm Höhe von der Railoberkante bis zur Zielfernrohrachse, 0 MIL / 0 MOA und 32 mm Baulänge je Ring. Der Hersteller ordnet diese niedrige Ausführung ausdrücklich für Repetierer mit Picatinny-Rail ein.
Die niedrige Höhe setzt eine klare Grenze:
Über einer durchgehenden, parallelen Rail beträgt der theoretisch größte Außendurchmesser bei null Abstand 50,8 mm. Für 2 mm Luft dürfen es rechnerisch höchstens 46,8 mm sein, für 3 mm Luft höchstens 44,8 mm. Gemessen wird das Gehäuse inklusive Schutzkappe, nicht die Objektivlinse.
Objektivfreiheit aus 25,4 mm ableiten
Bei neutralen Ringen bleibt die optische Achse parallel zur Rail. Die theoretische Luft ergibt sich deshalb direkt aus Achshöhe minus halbem Außendurchmesser. Ein Gehäuse mit 50 mm Außendurchmesser lässt über einer durchgehenden Rail nur 0,4 mm Abstand. Bei 48 mm Außendurchmesser bleiben 1,4 mm, bei 46 mm Außendurchmesser 2,4 mm.
Diese Werte enthalten weder Schutzkappe noch Toleranzen, Schmutz oder Bewegungsreserve. Ein nominelles 50-mm-Objektiv besitzt außerdem regelmäßig ein größeres Außengehäuse als die Frontlinse. Die Objektivbezeichnung darf daher nicht als Gehäusemaß eingesetzt werden.
Bei vielen Repetierern endet die Rail vor dem Objektiv. Dann ist nicht mehr die Railoberkante die engste Gegenstelle, sondern Lauf, Systemhülse oder eine andere Kontur. Genau in solchen Aufbauten kann die SR-3000 trotz großem Objektiv sinnvoll niedrig sitzen. Entscheidend ist immer der reale Querschnitt an der tatsächlichen Objektivposition.
Nutzer-Tipp: Erst die engste Stelle finden, dann die Ringhöhe wählen
Lege eine gerade Referenz auf die Rail und miss senkrecht bis zur späteren Objektivmitte. Ziehe den halben Außendurchmesser inklusive Kappe ab. Endet die Rail vorher, wiederhole die Rechnung zur dann maßgeblichen Gegenkontur. So wird sichtbar, ob 25,4 mm wirklich niedrig genug und zugleich frei genug sind.
Freier Ringabstand ist der eigentliche Systemvorteil
Eine Blockmontage gibt den Abstand zwischen vorderem und hinterem Ring konstruktiv vor. Die SR-3000 erlauben dagegen, beide 32 mm langen Ringe auf passenden Railnuten zu verteilen. Das hilft bei Zielfernrohren mit kurzem Mittelteil, großem Turmblock oder weit auseinanderliegenden geraden Klemmzonen.
Die Freiheit endet dort, wo ein Ring auf Konus, Verdickung, Beschriftungskante oder bewegliches Bauteil geraten würde. Beide 30-mm-Klemmzonen müssen gerade, zylindrisch und jeweils über die volle Ringbreite nutzbar sein. Gleichzeitig müssen Augenabstand, Ladeöffnung und Bedienweg des Verschlusses frei bleiben.
Ausbilder-Tipp: Augenabstand vor der endgültigen Nutposition festlegen
Stelle das Zielfernrohr zunächst lose in die unteren Ringhälften und gehe mit geschlossenen Augen in den natürlichen Anschlag. Öffne die Augen erst in stabiler Kopfposition. Verschiebe die Optik, bis das volle Sehfeld ohne Nachführen erscheint, und wähle dann die Railnuten so, dass beide Ringe vollständig auf geraden Rohrzonen sitzen.
Zwei Ringe verlangen eine fluchtende Rail
Einzelringe besitzen keinen gemeinsamen Körper, der ihren Abstand und ihre Achse fest vorgibt. Jeder Ring folgt seiner eigenen Auflagefläche und Nut. Auf einer maßhaltigen einteiligen Rail ist das ein Vorteil, weil die Position frei wählbar bleibt. Bei unfluchtenden Basen oder beschädigten Railflächen kann das Zielfernrohr dagegen zwischen den Ringen verspannt werden.
Beide Ringfüße werden an derselben Seite der jeweiligen Rückstoßnut angelegt und in gleicher Reihenfolge geklemmt. Die aktuelle ISMS-Anleitung nennt 5 Nm für die M5-Klemmschrauben. Die ab Werk gewachsten M4-Ringschrauben erhalten 2,0 Nm oder den niedrigeren freigegebenen Wert des Optikherstellers.
Nutzer-Tipp: Widerstand beim Ausrichten nicht mit Drehmoment überdecken
Lässt sich das spannungsfrei eingelegte Zielfernrohr nach Positionierung der unteren Ringhälften nicht sauber drehen oder längs verschieben, wird zuerst Rail, Nutposition und Ringausrichtung geklärt. Mehr Drehmoment an den Deckeln presst eine Fehlstellung nur in das Mittelrohr.
0 MIL bedeutet neutral, nicht automatisch waagerecht
Die SR-3000 fügen der vorhandenen Rail keine Neigung hinzu. Auf einer neutralen Rail bleibt die Zielfernrohrachse neutral. Ist die Waffenrail bereits geneigt, bleibt diese Systemneigung vollständig erhalten. Die Ringe verändern den Höhenverstellbereich des Zielfernrohrs nicht und verschieben ihn nicht zusätzlich.
Wer für größere Distanzen zusätzliche Neigung benötigt, braucht eine entsprechend geneigte Rail oder eine geneigte Montage. Einzelne Ringe dürfen niemals in unterschiedlichen Höhen oder auf gegeneinander geneigten Basen kombiniert werden, um einen Winkel zu improvisieren.
Libellen und Nivelliersatz richtig einordnen
Der hintere Ring besitzt laut Spuhr auf Vorder- und Rückseite eine Libelle. Dadurch kann der Ringsatz so angeordnet werden, dass die Ableseseite für Rechts- oder Linksschützen sinnvoll liegt. Die Libelle zeigt die Orientierung des Rings zur Rail, ersetzt aber nicht die korrekte Ausrichtung des Absehens im Zielfernrohr.

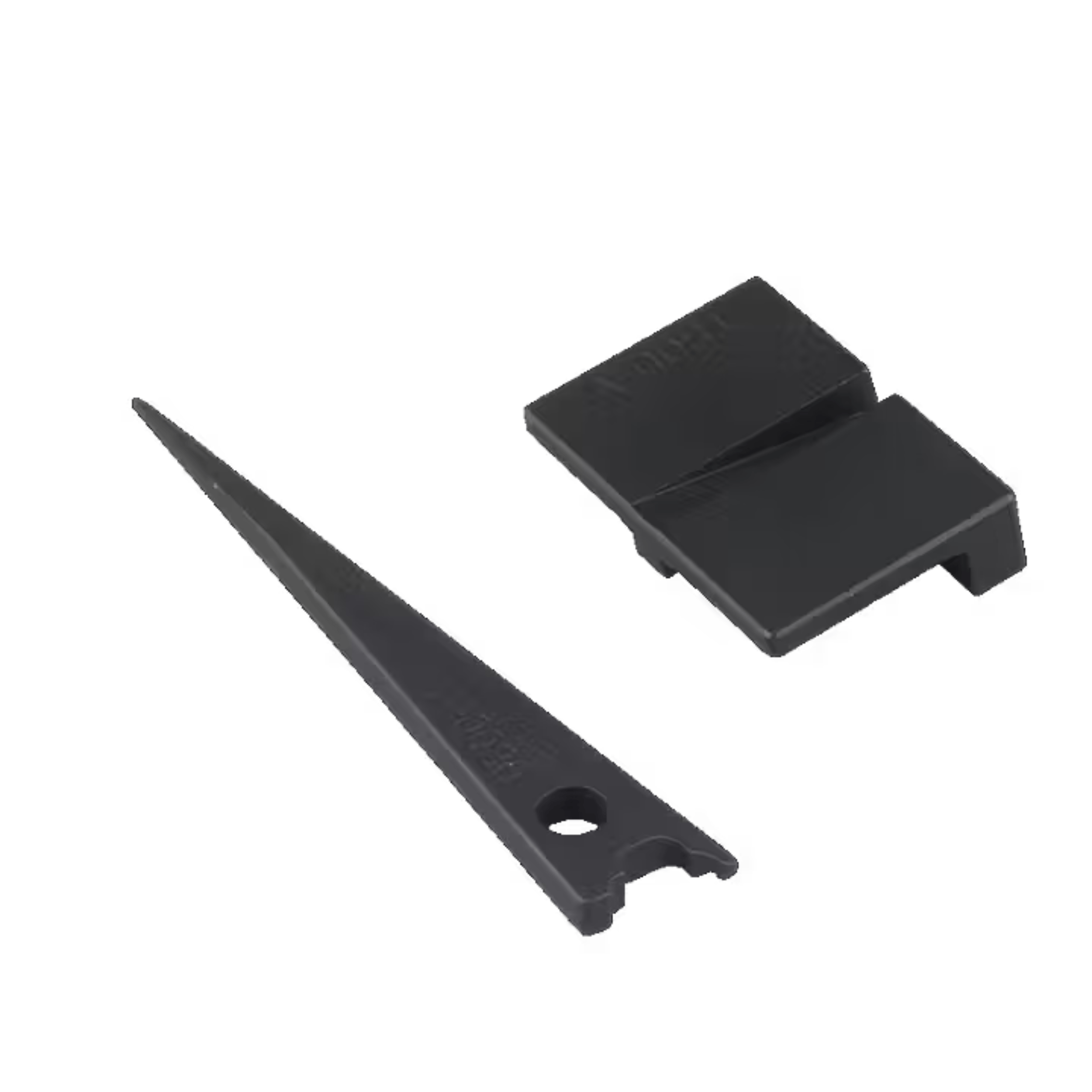

Zum Lieferumfang gehört der A-0080/81-Nivelliersatz. Dessen Basis sitzt auf der Picatinny-Rail; der 10-Grad-Keil richtet eine geeignete plane Unterseite der Optik zur Rail aus. Fehlt unter dem Turmblock eine zugängliche plane Fläche, darf der Keil nicht gegen eine Rundung oder Elektronikbox gezwungen werden.
Die vorgesehenen Spuhr-Zubehörschnittstellen erlauben einen gezielten Ausbau des Ringsatzes. Zubehör verändert Gewicht und Hebel an den einzelnen Ringen; deshalb sollte nur montiert werden, was im Ablauf tatsächlich gebraucht wird. Die Schraubenlänge muss vor jedem Anbau so gewählt werden, dass sie das Mittelrohr nicht berührt.
Unsere Einschätzung
Der stärkste Kaufgrund ist die Kombination aus niedriger 25,4-mm-Achse und frei wählbarem Ringabstand. Auf einem Repetierer mit sauberer einteiliger Rail und vor dem Objektiv endender Basis lässt sich damit eine sehr direkte Kopfposition aufbauen, ohne die Optik in die Geometrie einer Blockmontage zwingen zu müssen.
Der häufigste Fehlkauf entsteht durch die Annahme, 25,4 mm seien pauschal „besser, weil niedriger“. Über einer durchgehenden Rail ist bereits bei 50,8 mm Außendurchmesser rechnerisch kein Abstand mehr vorhanden. Ebenso verlangen unabhängige Ringe eine wirklich fluchtende Basis.
Black-Raptor-Kurzfazit:
Kaufen, wenn: ein echtes 30-mm-Zielfernrohr auf einem Repetierer möglichst niedrig sitzen soll, beide 32-mm-Klemmzonen frei positionierbar sind und Rail sowie Objektivkontur die 25,4-mm-Achse zulassen.
Nicht kaufen, wenn: das Objektiv über einer durchgehenden Rail nicht genügend Luft erhält, die Basis geteilt oder unfluchtend ist, zusätzliche Neigung, QD oder Cantilever gebraucht werden oder ein gemeinsamer Blockkörper die bessere Systemkontrolle bietet.
Lieferumfang
- 1 x vorderer Spuhr SR-3000 Ring für 30 mm
- 1 x hinterer Spuhr SR-3000 Ring mit zwei Libellen
- 1 x A-0080/81-Nivelliersatz mit Basis und 10-Grad-Keil
- 1 x Herstelleranleitung
Zielfernrohr, Waffe, Picatinny-Rail, Interface-Zubehör und Drehmomentwerkzeug sind nicht enthalten.
Passende Alternativen
Technische Daten
-
Modell: SR-3000
-
Produkttyp: separater Zielfernrohrringsatz
-
Mittelrohr: 30 mm
-
Achshöhe: 25,4 mm / 1 Zoll ab Railoberkante
-
Neigung: 0 MIL / 0 MOA
-
Aufnahme: Picatinny; laut Spuhr für Repetierer vorgesehen
-
QD / Cantilever: nein / nein
-
Baulänge je Ring: 32 mm / 1,26 Zoll
-
Gesamtgewicht: 175 g / 6,2 oz
-
Material: Aluminium der 7000er-Serie, harteloxiert
-
Libellen: zwei, vorne und hinten am hinteren Ring
-
EAN: 7340150700522
-
Drehmoment: 5 Nm an der Rail; 2,0 Nm oder niedrigerer Optikherstellerwert an den Ringdeckeln
Passungshinweis:
Die SR-3000 sind keine Weaver-Ringe und keine 1-Zoll-Ringe. 30 mm bezeichnet das Mittelrohr, 25,4 mm die Achshöhe über der Rail. Diese beiden Maße dürfen nicht miteinander verwechselt werden.
FAQ
Welcher Außendurchmesser passt theoretisch über eine durchgehende Rail?
Bei 25,4 mm Achshöhe sind es rechnerisch maximal 50,8 mm ohne jeden Abstand. Für 2 mm Luft sinkt der maximale Außendurchmesser auf 46,8 mm, für 3 mm Luft auf 44,8 mm.
Fügen die SR-3000 eine Vorneigung hinzu?
Nein. Die Ringe sind mit 0 MIL / 0 MOA neutral. Eine bereits vorhandene Railneigung bleibt jedoch Bestandteil des Gesamtsystems.
Warum sind Einzelringe für manche Zielfernrohre günstiger?
Der Abstand kann an die geraden Klemmzonen und den Turmblock angepasst werden. Dafür müssen Rail und beide Ringpositionen präzise fluchten.
Kann der hintere Ring für Linksschützen gedreht werden?
Ja. Spuhr integriert Libellen auf Vorder- und Rückseite des hinteren Rings, damit die Ableseseite bei rechter oder linker Anordnung nutzbar bleibt.
Was macht der A-0080/81-Nivelliersatz?
Basis und Keil richten eine geeignete plane Unterseite des Zielfernrohrs zur Picatinny-Rail aus. Er ersetzt keine plane Referenzfläche an der Optik.
Wann ist die SP-3002 die bessere Wahl?
Wenn ein gemeinsamer Blockkörper und mehr Objektivfreiheit wichtiger sind als die besonders niedrige Achse und der frei wählbare Ringabstand der SR-3000.
