Bei einem 34-mm-Zielfernrohr wird die Montage oft allein nach Rohrdurchmesser ausgewählt. Das reicht bei den SR-4000 nicht. Ihre Achse liegt nur 25,4 mm über der Rail, während jeder Ring unabhängig auf seiner eigenen Picatinny-Nut sitzt. Der Aufbau kann dadurch sehr niedrig und flexibel werden, verlangt aber eine präzise geplante Gegenstelle.

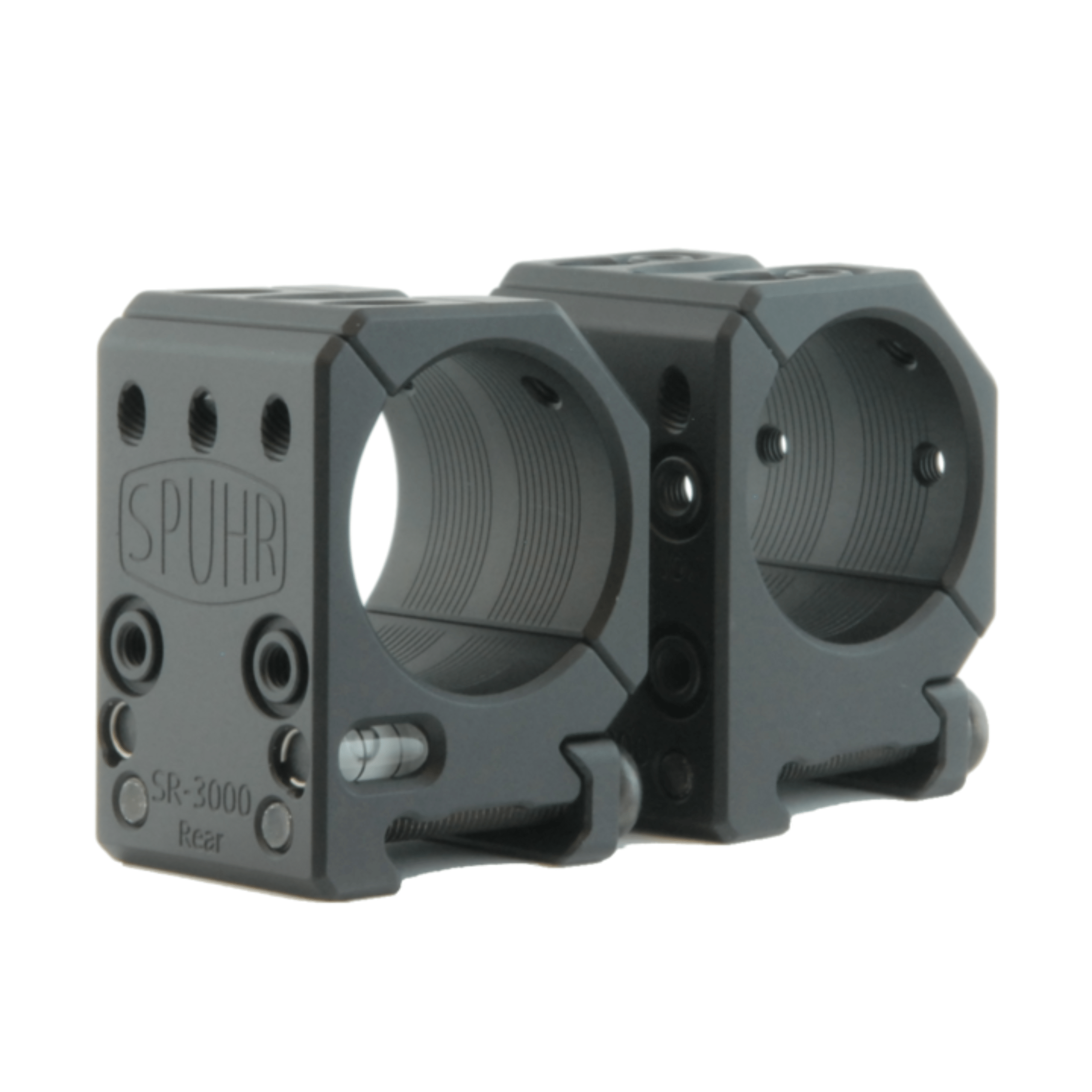

Spuhr führt die SR-4000 als separaten Ringsatz für 34-mm-Mittelrohre. Die Ringe sind jeweils 32 mm lang, besitzen keine Schnellspannhebel, keinen Vorversatz und keine eigene Neigung. Das System ist direkt nutzbar, wenn Zielfernrohr, einteilige Picatinny-Rail, Objektivkontur und Schaftgeometrie zusammenpassen.
Die entscheidende Rechnung vor dem Kauf:
Bei 25,4 mm Abstand von der Railoberkante zur optischen Achse bleiben über einer parallelen, durchgehenden Rail theoretisch 50,8 mm für den gesamten Außendurchmesser, dann jedoch ohne jede Luft. Für 2 mm Abstand sind höchstens 46,8 mm möglich, für 3 mm Abstand höchstens 44,8 mm. Maßgeblich ist das Gehäuse inklusive Schutzkappe, nicht die Objektivangabe im Modellnamen.
Warum 25,4 mm bei einem 34-mm-Rohr bewusst gewählt werden müssen
Der 34-mm-Durchmesser beschreibt ausschließlich die zylindrischen Klemmzonen des Mittelrohrs. Er sagt nichts über den Außendurchmesser des Objektivtubus, einen Vergrößerungsring oder die Bauform des Turmblocks aus. Ein Zielfernrohr kann daher am Ring exakt passen und vorne trotzdem mit Rail, Systemhülse oder Lauf kollidieren.
Über einer durchgehenden Rail bleiben bei 50 mm Außendurchmesser rechnerisch nur 0,4 mm Luft. Bei 48 mm sind es 1,4 mm, bei 46 mm 2,4 mm. Das sind geometrische Ausgangswerte ohne Toleranz, Kappe, Schmutz oder Reserve. Endet die Rail vor dem Objektiv, wird stattdessen die tatsächliche Kontur darunter gemessen; genau dort kann die niedrige SR-4000 ihre Stärke ausspielen.
Nutzer-Tipp: Außendurchmesser an der späteren Objektivposition messen
Miss das Objektivgehäuse mit montierter Kappe und bestimme anschließend, welche Gegenkontur direkt darunter liegt. Eine durchgehende Rail, eine vor dem Objektiv endende Rail und ein dicker Lauf ergeben drei unterschiedliche Freiräume. Erst dieses Maß entscheidet, ob 25,4 mm sinnvoll oder zu niedrig sind.
Die freie Ringposition löst andere Probleme als eine Blockmontage
Bei einer einteiligen Montage sind Ringabstand und Körperlänge konstruktiv festgelegt. Die SR-4000 lassen beide Ringe auf geeigneten Railnuten verteilen. Dadurch kann der hintere Ring näher an den Okularbereich oder der vordere Ring vor einen breiten Turmblock gesetzt werden, sofern beide vollständig auf geraden 34-mm-Rohrzonen klemmen.
Jeder Ring benötigt über seine gesamte Länge von 32 mm eine zylindrische Klemmfläche. Ein Konus, eine Verdickung oder ein Übergang darf nicht unter einem Ring liegen. Gleichzeitig muss der Aufbau den richtigen Augenabstand ermöglichen und Ladeöffnung, Kammerstängel sowie Bedienelemente frei halten.
Ausbilder-Tipp: Augenabstand im natürlichen Anschlag festlegen
Lege das Zielfernrohr zunächst nur in die unteren Ringhälften. Nimm mit geschlossenen Augen den stabilen Anschlag ein und öffne sie erst bei entspannter Kopfposition. Verschiebe die Optik bis zum vollen Sehfeld. Danach werden die Railnuten gewählt, auf denen beide Ringe komplett innerhalb der geraden Klemmzonen stehen. So folgt die Montage dem Anschlag und nicht umgekehrt.
Einzelringe machen die Rail zum tragenden Bezugssystem
Die beiden Ringkörper sind nicht durch eine Brücke verbunden. Deshalb übernimmt die Picatinny-Rail nicht nur die Befestigung, sondern auch die gemeinsame Ausrichtung. Auf einer geraden, einteiligen Rail ist das konstruktiv schlüssig. Bei gegeneinander versetzten Basen oder beschädigten Auflageflächen kann das Mittelrohr zwischen den Ringen verspannt werden.
Die Ringe werden an derselben Seite der jeweiligen Rückstoßnut angelegt und gleichmäßig geklemmt. Die ISMS-Anleitung nennt 5 Nm für die M5-Schienenklemmung. Für die M4-Schrauben der Ringdeckel gelten 2,0 Nm oder ein niedrigerer, vom Optikhersteller vorgegebener Wert.
Nutzer-Tipp: Eine Fehlstellung zeigt sich vor dem Festziehen
Liegt das Zielfernrohr spannungsfrei in beiden unteren Ringhälften, muss es sich ohne auffälligen Widerstand in Längsrichtung positionieren lassen. Klemmt es bereits in diesem Zustand, werden Nutwahl, Auflageflächen und Rail-Fluchtung geklärt. Höheres Deckeldrehmoment korrigiert keine Achsabweichung.
0 MIL lässt den Winkel der Waffenrail unverändert
Die SR-4000 sind neutral ausgeführt. Sie fügen dem System keine Vorneigung hinzu und verschieben den nutzbaren Höhenverstellbereich des Zielfernrohrs nicht zusätzlich. Besitzt die vorhandene Rail bereits einen Winkel, bleibt genau dieser Winkel im Gesamtsystem erhalten.
Wird zusätzliche Neigung benötigt, muss sie über eine dafür ausgelegte Rail oder Montage entstehen. Unterschiedlich hohe Einzelringe oder gegeneinander geneigte Basen sind kein zulässiger Ersatz, weil sie das Mittelrohr mechanisch belasten würden.
Zwei Libellen und der Nivelliersatz haben getrennte Aufgaben
Spuhr integriert zwei Libellen in den hinteren Ring. Der Ringsatz kann dadurch so angeordnet werden, dass eine Libelle für Rechts- oder Linksschützen sinnvoll ablesbar ist. Sie zeigt die seitliche Orientierung des Ringsystems; ein schief im Ring sitzendes Absehen wird dadurch nicht automatisch korrigiert.

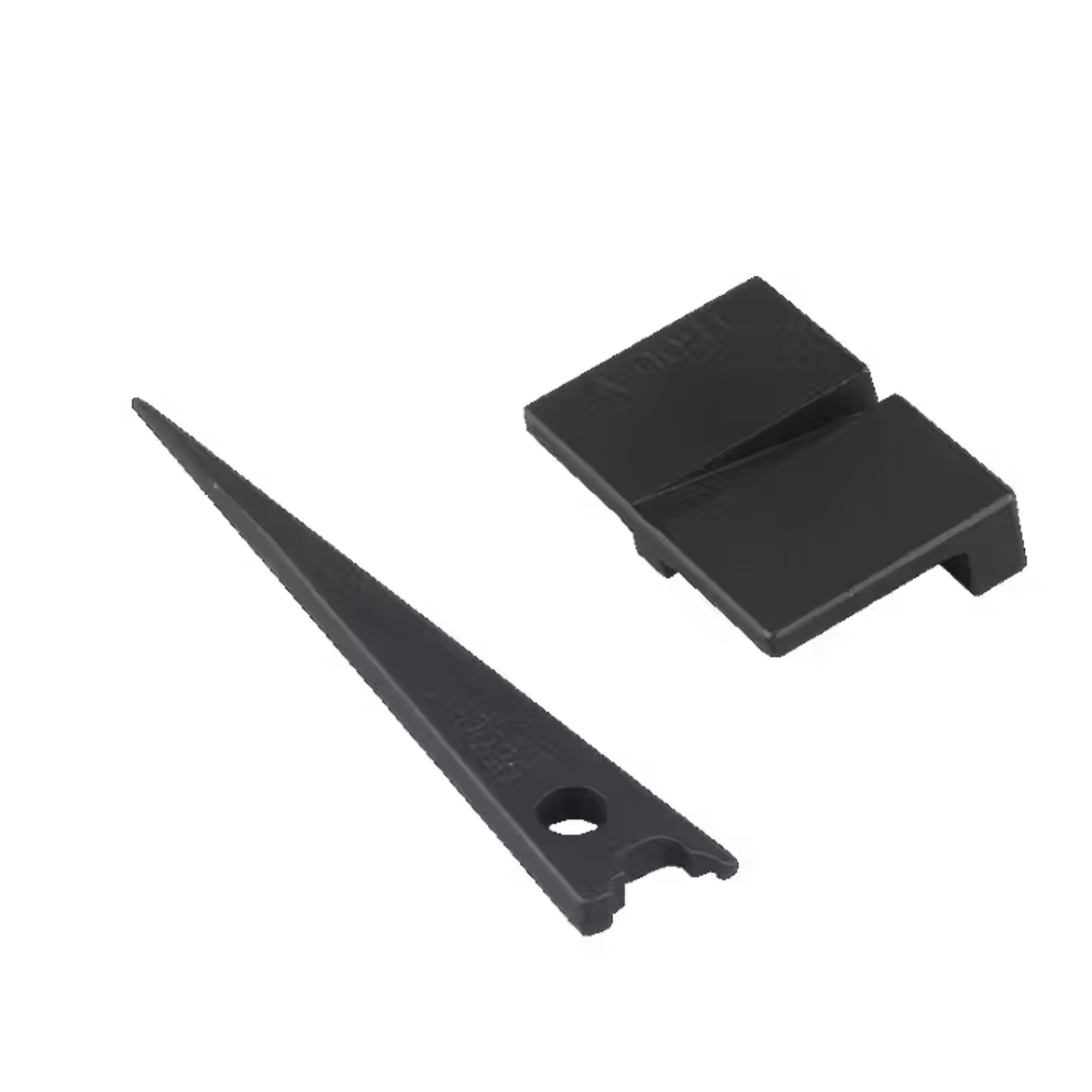

Der mitgelieferte A-0080/81-Nivelliersatz nutzt die Rail als Bezug und richtet eine geeignete plane Unterseite am Zielfernrohr dazu aus. Hat der Turmblock keine frei zugängliche plane Fläche, darf der Keil nicht gegen Rundungen, Beschriftungen oder Gehäusevorsätze gedrückt werden.
Nutzer-Tipp: Libelle auf die Schießposition ausrichten
Lege vor der endgültigen Position des hinteren Rings fest, von welcher Seite die Libelle im Anschlag gesehen wird. Sie sollte kontrollierbar sein, ohne die Wange vom Schaft zu lösen oder den Kopf seitlich hinter der Austrittspupille wegzunehmen.
Unsere Einschätzung
Der SR-4000 ist keine universelle 34-mm-Montage, sondern eine spezialisierte niedrige Lösung. Ihr stärkster Vorteil entsteht auf einem Repetierer mit sauberer einteiliger Rail, passenden geraden Rohrzonen und einer Objektivkontur, die unterhalb der 25,4-mm-Achse genügend Raum lässt. Dann können Kopfposition und Ringabstand sehr gezielt aufgebaut werden.
Die häufigste Fehlannahme lautet, dass der passende Rohrdurchmesser bereits die Kompatibilität bestätigt. Bei diesem Modell sind Objektivfreiheit und Rail-Fluchtung mindestens ebenso wichtig. Wer mehr Abstand zur Rail, einen konstruktiv verbundenen Montagenkörper oder zusätzliche Neigung benötigt, ist mit einer passenden Spuhr-Blockmontage besser beraten.
Black-Raptor-Kurzfazit:
Kaufen, wenn: ein echtes 34-mm-Zielfernrohr auf einer fluchtenden Picatinny-Rail bewusst niedrig sitzen soll, zwei jeweils 32 mm lange Klemmzonen verfügbar sind und der reale Objektiv-Außendurchmesser genügend Luft lässt.
Nicht kaufen, wenn: nur die Objektivklasse statt des Außendurchmessers bekannt ist, die Rail unter einem großen Objektiv durchläuft, QD oder Vorversatz gebraucht werden, die Basis geteilt ist oder eine höhere beziehungsweise geneigte Blockmontage das System ehrlicher löst.
Lieferumfang
- 1 x vorderer Spuhr SR-4000 Ring für 34 mm
- 1 x hinterer Spuhr SR-4000 Ring mit zwei Libellen
- 1 x A-0080/81-Nivelliersatz mit Basis und Keil
Zielfernrohr, Waffe, Picatinny-Rail, zusätzliches Zubehör und Drehmomentwerkzeug sind nicht enthalten.
Passende Alternativen im Spuhr-System
Technische Daten
-
Hersteller / Modell: Spuhr SR-4000
-
Produkttyp: separater Zielfernrohrringsatz
-
Mittelrohr: exakt 34 mm
-
Achshöhe: 25,4 mm / 1 Zoll ab Railoberkante
-
Neigung: 0 MIL / 0 MOA
-
Aufnahme: Picatinny
-
QD / Cantilever: nein / nein
-
Baulänge je Ring: 32 mm / 1,26 Zoll
-
Gesamtgewicht: 183 g / 6,5 oz
-
Oberfläche: schwarz harteloxiert
-
Libellen: zwei am hinteren Ring
-
Drehmoment: 5 Nm an der Rail; 2,0 Nm oder niedrigerer Optikherstellerwert an den Ringdeckeln
Maße nicht verwechseln:
34 mm ist der benötigte Durchmesser des Mittelrohrs. 25,4 mm ist die Höhe von der Railoberkante bis zur optischen Achse. Die Ringe sind weder für 30-mm-Rohre noch für 1-Zoll-Mittelrohre bestimmt.
FAQ
Wie groß darf das Objektivgehäuse über einer durchgehenden Rail sein?
Rechnerisch sind bei 25,4 mm Achshöhe maximal 50,8 mm Außendurchmesser ohne jeden Abstand möglich. Für 2 mm Luft bleiben 46,8 mm, für 3 mm Luft 44,8 mm. Schutzkappe und Toleranz müssen im realen Maß enthalten sein.
Sind die SR-4000 für jedes Zielfernrohr mit 34-mm-Rohr geeignet?
Nein. Neben dem Rohrdurchmesser müssen zwei gerade Klemmzonen von jeweils 32 mm, der passende Augenabstand und genügend Objektivfreiheit vorhanden sein.
Erzeugen die Ringe eine Vorneigung?
Nein. 0 MIL / 0 MOA ist neutral. Eine vorhandene Neigung der Waffenrail bleibt erhalten, die Ringe fügen jedoch keinen weiteren Winkel hinzu.
Warum können separate Ringe sinnvoller als eine Blockmontage sein?
Der Ringabstand kann an Turmblock und Klemmzonen angepasst werden. Dafür muss die Picatinny-Rail beide Ringe präzise fluchtend führen.
Wozu dienen die beiden Libellen am hinteren Ring?
Sie ermöglichen eine sinnvolle Ableseseite bei rechter oder linker Anordnung des Ringsatzes. Die Libelle kontrolliert die Orientierung des Ringsystems, nicht automatisch die Lage des Absehens im Rohr.
Wann ist die SP-4002C die bessere Wahl?
Wenn ein gemeinsamer Blockkörper und deutlich mehr Abstand zur Rail wichtiger sind als die besonders niedrige Achse und der frei wählbare Ringabstand der SR-4000.
